液压计算公式太多怎么办？一个表格就搞定了！
表格领取方式在文章末尾。
液压系统设计过程中通常会涉及到很多公式，通常手算不仅慢而且容易算错。
并且参数改变还得重新算。
有了这个表格，再也不必为液压计算而烦恼了！
1、油缸计算
包括常用的油缸推力、速度等计算，还包括油缸压杆稳定、强度和刚度等的计算。
2、泵、马达的计算
3、油箱、热平衡的计算
如果设计液压油箱，有时需要对热平衡进行校核，从而判断是否需要散热器。
4、蓄能器
5、缝隙、管路
包括常用的压力油管、回油管、吸油管内径的计算，还包括管路压力损失、液动力的计算等。
6、液压油的计算。

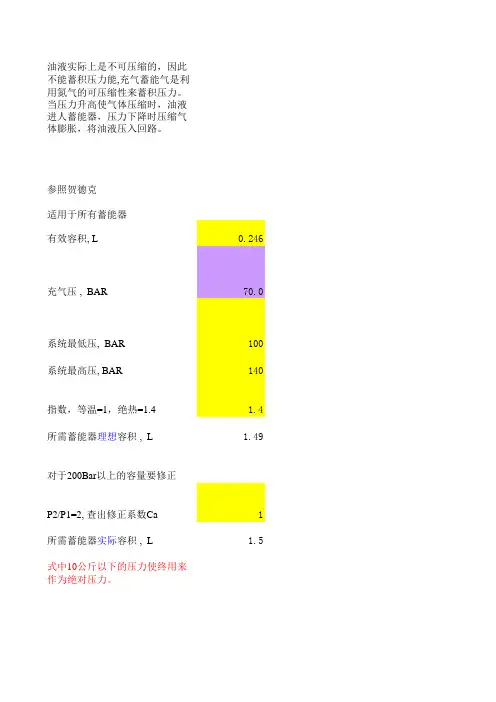

油液实际上是不可压缩的，因此不能蓄积压力能,充气蓄能气是利用氮气的可压缩性来蓄积压力。
当压力升高使气体压缩时，油液进人蓄能器，压力下降时压缩气参照贺德克适用于所有蓄能器有效容积, L0.246充气压 , BAR70.0系统最低压, BAR100系统最高压, BAR140指数，等温=1，绝热=1.4 1.4所需蓄能器理想容积 , L 1.49对于200Bar以上的容量要修正P2/P1=2, 查出修正系数Ca1所需蓄能器实际容积 , L 1.5式中10公斤以下的压力使终用来作为绝对压力。
蓄能器容积 2.5充气压pa30系统最低压pa45系统最高压pa63指数，等温=1，绝热=1.41有效容积0.48注：1，充气压力按应用场合选用。
2，蓄能器工作循环在3min以上时，按等温条件计算，其于按绝热条件计算。
0.005系统最低压pa10000000充气压（0.9P1>P0>0.25P2）pa8530000指数，等温=1，绝热=1.4 1.4系统最高压pa20000000作辅助动力源m3(flow supply)0.0143管路中液体总质量kg200管中流速m/s2充气压（系统工作压90%）pa7200000系统最高压pa8000000吸收冲击m3 (water hammer)0.729000759缸的有效面积m20.3柱塞行程m1系统最低压pa7000000充气压（系统工作压60%）pa6000000指数，等温=1，绝热=1.41系统最高压pa10000000吸收泵的脉动m3(pump pulsation)700充气蓄能气是利用氮气的可压缩性来蓄积压力。
压缩气体膨胀，将油液压入回路。
预充压力的选择决定蓄能器的蓄存能力皮囊式蓄能器隔膜式蓄能器预充压力的选择预充压力的选择P0tmax=0.9*P1蓄能P0tmax=0.9*P1能量储存推荐（最底工作压）（P1是最低工作压）吸收冲击P0tmax=0.6/0.9*Pm减震时P0tmax=0.6*Pm(Pm是自由通流时的(Pm是平均工作压力）平均工作压力）或P0tmax=0.8*Pm 吸收脉动P0tmax=0.6*Pm(对多种工作压力）(Pm是平均工作压力）或=0.8*P1(在多种工作压力时）预充压力关键值预充压力关键值0.25P2<=P0<=0.9P1ASB35 ：P0max=20Bar焊接型：容许压缩比P2：P0SB35H：P0max=10Bar 2.8L 和 3.5L4；1其他规格8；1为了即使在相当高的工作温度下仍保持所推荐螺纹型：的预充压力，冷态蓄能器对温度影响的考虑所有规格10；1t0=预充气体温度40Btmax=最高工作温度40P0tmax<=0.9P1P0tmax116P0t0预充压力116.0件计算，其于按绝热条件计算。
液压系统常用计算公式液压系统是利用流体的力学性质来传递能量和控制运动的系统。
在设计和分析液压系统时，常常需要使用各种计算公式来预测和评估系统的性能。
以下是液压系统常用的计算公式：1.流量计算公式：液体的流量通常用单位时间内通过管道横截面的体积来表示。
液体的流量可以使用以下公式来计算：Q=A*V其中，Q表示流量，A表示管道的横截面积，V表示液体的平均流速。
2.压力计算公式：液体的压力是指单位面积上的力。
液体的压力可以使用以下公式来计算：P=F/A其中，P表示压力，F表示作用于液面上的力，A表示液面的面积。
3.功率计算公式：液压系统的功率表示单位时间内做功的能力。
液压系统的功率可以使用以下公式来计算：P=F*V其中，P表示功率，F表示作用力，V表示速度。
4.泵的效率计算公式：液压系统中的泵是用来加压液体的装置。
泵的效率表示输入能量与输出能量的比例。
泵的效率可以使用以下公式来计算：η = (Po - Pi) / Pin * 100%其中，η表示效率，Po表示输出功率，Pi表示输入功率，Pin表示输入功率的绝对值。
5.液体平均流速计算公式：液压系统中的液体平均流速表示液体通过管道的平均速度。
液体平均流速可以使用以下公式来计算：V=Q/A其中，V表示液体平均流速，Q表示流量，A表示管道的横截面积。
6.液体流速计算公式：液压系统中的液体流速指液体通过管道的实际速度。
液体流速可以使用以下公式来计算：V=0.408*(P/ρ)^0.5其中，V表示液体流速，P表示液体的压力，ρ表示液体的密度。
7.泵的排量计算公式：液压系统中的泵的排量表示单位时间内泵所能输送的液体体积。
泵的排量可以使用以下公式来计算：Q=V*n其中，Q表示泵的排量，V表示一次泵送的体积，n表示泵的转速。
8.液力传动比计算公式：液力传动比表示输出转矩与输入转矩的比例。
液力传动比可以使用以下公式来计算：I=T2/T1其中，I表示液力传动比，T2表示输出转矩，T1表示输入转矩。
液压系统计算公式液压系统是一种利用液压传动能量、控制和执行机械运动的系统。
在液压系统中，计算液压元件的尺寸和性能参数是非常重要的，这样可以确保液压系统的正常工作和高效运行。
1.流量公式：液压流量是指液压系统中单位时间内流过管道或液压元件的液体体积。
液体流量通常用升/分钟（L/min）或立方米/分钟（m³/min）表示。
计算液压流量的公式如下：Q=A×v其中，Q表示流量，A表示液压元件的截面面积，v表示流速。
液压元件的截面面积可以根据元件的形状和尺寸进行计算，流速可以根据工作情况和流量要求进行选择。
2.压力公式：液压系统中的压力是指液体在管道或液压元件中的压力。
计算液压系统中的压力，需要考虑液体的密度、重力加速度和液体高度。
液压压力的公式如下：P=γ×h其中，P表示压力，γ表示液体的密度，h表示液体的高度。
液体的密度可以根据液体的种类和温度进行选择，液体的高度可以根据液压系统的工作条件和需求进行确定。
3.功率公式：液压系统中的功率是指液体对外界做功的能力。
液体的功率可以通过液体的流量和压力来计算。
液压系统的功率公式如下：P=Q×ΔP其中，P表示功率，Q表示流量，ΔP表示压力差。
流量可以通过计算液压元件的截面积和流速得到，压力差可以通过液压系统的设计和工作情况来确定。
4.马力公式：液压系统中的马力是指液体对外界产生的功率，常用于表示液压泵的功率大小。
液压系统的马力公式如下：Hp=Q×ΔP/1715其中，Hp表示马力，Q表示流量，ΔP表示压力差。
流量和压力差的计算方式与功率公式相同。
以上是液压系统计算中常用的一些公式，可以帮助工程师和技术人员合理设计和调整液压系统，确保液压系统的正常工作和高效运行。
当然，液压系统设计和计算还需要考虑其他因素，比如液体的黏度、温度、管道的摩擦损失等，因此在实际应用中还需综合考虑各种因素进行计算和调整。
液压系统计算公式汇总公式大全液压系统是一种利用液体传导压力和动力的系统，广泛应用于各个领域中。
液压系统设计和计算是液压系统工程师的一个关键任务。
下面是一些常见的液压系统计算公式的汇总。
1.流量公式：流量Q是液压系统中液体通过一个特定点的速度。
根据流量公式，流量可以通过如下公式计算：Q=A×V其中，A代表流体通过的面积，V代表流体通过该面积的速度。
2.压力公式：液压系统中的压力可以通过如下公式计算：P=F/A其中，P代表压力，F代表力，A代表作用力的面积。
3.功率公式：液压系统中的功率可以通过如下公式计算：P=Q×ΔP其中，P代表功率，Q代表流量，ΔP代表压力差。
4.流速公式：液压系统中的流速可以通过如下公式计算：V=Q/A其中，V代表流速，Q代表流量，A代表流体通过的面积。
5.泵的排出量公式：液压泵的排出量可以通过如下公式计算：Q=n×Vc其中，Q代表排出量，n代表转速，Vc代表泵的容积。
6.力的计算公式：液压系统中的力可以通过如下公式计算：F=P×A其中，F代表力，P代表压力，A代表作用力的面积。
7.缸的承受载荷公式：液压缸承受的载荷可以通过如下公式计算：W=P×A其中，W代表载荷，P代表压力，A代表缸的有效面积。
8.加速时间公式：液压缸的加速时间可以通过如下公式计算：t=√(2h/g)其中，t代表加速时间，h代表移动的距离，g代表重力加速度。
9.液压泵的效率公式：液压泵的效率可以通过如下公式计算：η=(流量输出功率/输入功率)×100%其中，η代表效率。
10.液压缸的速度公式：液压缸的速度可以通过如下公式计算：V=Q/A其中，V代表速度，Q代表流量，A代表有效面积。
以上是液压系统中常见的一些计算公式的汇总。
液压系统的设计和计算需要根据具体的应用场景和系统要求进行，这些公式可以作为基础指导，但在实际应用时还需要根据具体情况进行调整和优化。
液压系统计算公式1.液压缸的力和速度计算：液压缸的力和速度计算可以通过液压系统的压力和流量来求解。
液压缸的力计算公式为：F=P×A其中，F表示液压缸的力（单位为N），P表示液压系统的工作压力（单位为Pa），A表示液压缸的有效工作面积（单位为㎡）。
液压缸的速度计算公式为：v=Q/(A×1000)其中，v表示液压缸的速度（单位为m/s），Q表示液压系统的流量（单位为L/min），A表示液压缸的有效工作面积（单位为㎡）。
这里将液压系统的流量单位转换为升每分钟（L/min）是因为速度的单位为米每秒（m/s）。
2.液体流量计算：液体流量计算主要是用于选择液压泵和计算液压系统的流量。
液体流量计算公式为：Q=A×v×1000其中，Q表示液体的流量（单位为L/min），A表示液压缸的有效工作面积（单位为㎡），v表示液体的速度（单位为m/s）。
这里将液体的速度单位转换为米每秒（m/s）是因为流量的单位为升每分钟（L/min）。
3.泵和马达的工作参数计算：液压系统中的泵和马达是系统的核心部件，其工作参数计算涉及到流量、压力、功率等方面。
泵的工作参数计算公式为：Pump Power (KW) = (Flow Rate (L/min) × Pressure (Bar)) ÷ 600其中，Pump Power表示泵的功率（单位为千瓦，KW），Flow Rate表示泵的流量（单位为L/min），Pressure表示泵的压力（单位为巴，Bar）。
马达的工作参数计算公式为：Motor Power (KW) = (Torque (Nm) × Speed (RPM)) ÷ 9550其中，Motor Power表示马达的功率（单位为千瓦，KW），Torque表示马达的扭矩（单位为牛顿米，Nm），Speed表示马达的转速（单位为转每分钟，RPM）。
4.液体管道的压力损失计算：液体管道的压力损失计算主要用于确定液体输送过程中的管道直径和管道长度。
完整版)液压常用计算公式液压常用计算公式1、齿轮泵流量（L/min）：公式：q = Vnηo / 1000其中，V为泵排量，n为转速（r/min），ηo为齿轮泵容积效率，q为实际流量（L/min），单位为ml/r。
2、齿轮泵输入功率（kW）：公式：Pi = 2πTn /其中，T为扭矩（N.m），n为转速（r/min），Pi为齿轮泵输入功率（kW）。
3、齿轮泵输出功率（kW）：公式：Po = pq' /其中，p为输出压力（MPa），q为实际流量（L/min），Po为齿轮泵输出功率（kW）。
4、齿轮泵容积效率（%）：公式：ηV = q / qo × 100其中，q为实际流量（L/min），qo为理论流量（L/min），ηV为齿轮泵容积效率（%）。
5、齿轮泵机械效率（%）：公式：ηm = 1000pq / 2πTn × 100其中，p为输出压力（MPa），q为实际流量（L/min），T为扭矩（N.m），n为转速（r/min），ηm为齿轮泵机械效率（%）。
6、齿轮泵总效率（%）：公式：η = ηV × ηm其中，ηV为齿轮泵容积效率（%），ηm为齿轮泵机械效率（%），η为齿轮泵总效率（%）。
7、齿轮马达扭矩（N.m）：公式：Tt = ΔP × q / 2πn × ηm其中，ΔP为马达的输入压力与输出压力差（MPa），q为马达排量（ml/r），n为马达转速（r/min），ηm为马达机械效率（%），Tt为马达理论扭矩（N.m）。
8、齿轮马达的转速（r/min）：公式：n = Q / (q × ηV)其中，Q为马达输入流量（ml/min），q为马达排量（ml/r），ηV为马达容积效率（%），n为马达转速（r/min）。
9、齿轮马达的输出功率（kW）：公式：P = 2πnT / (360 × 10^3)其中，n为马达实际转速（r/min），T为马达实际输出扭矩（N.m），P为马达输出功率（kW）。
设计液压系统常用公式1.功率泵的输入功率：N=pQ612η KWp—油压，kg/cm2(105Pa)1kg/cm2≈0.102MPa=105Pa 1MPa=103KPa=106PaQ—流量，泵的输出，L/minη—效率，η≈0.9油压单位若用MPa，流量仍为L/min，则：N=PQ60η KW马达输出功率： N=pQ612η KW2.转矩油马达输出转矩：M=12πpqη kg⋅m油马达应输出转矩：M=M0ηmmηgmi kg⋅mq—马达排量，mL/r，p−马达进出油口压力差，kg/cm2 M0—实际工作需要转矩，kg⋅mi=n2n1，i为传动比，n1、n2为油马达后面传动总主动、被动转速 r/m，这里n1实际是油马达输出转速，而n2为工作需要转矩M0的轴之转速。
ηmm—油马达机械效率，ηmm≈0.95ηgm—齿轮传动效率，ηgm≈0.90η−总效率，η=ηmm⋅ηgm3.转矩、转速、功率间关系N=2πMn kg⋅m/s 或 N=2πMn60=Mn9.55KWM—实际转矩，KN⋅m 1 N⋅m=0.102 kg⋅m =1×10−3 KN⋅mn—实际转速，r/s 1 KW=102 kg⋅m/s=1.36 马力ps 4.功率、力、速度间的关系N=FV kg⋅m/sF—负载力，kgV—移动速度，m/s5.油缸计算油缸排量：Q=AV m3/s油缸输出力： F=A 1P 1−A 2P 2 K g ， 1N=0.102 K gA 油缸活塞有效面 m 2A 1、A 2油缸主动腔，回油腔活塞有效面积cm 2,P 1,P 2为相应油压K g /cm 2。
6.油管选取油管直径：d =√4Q πV m Q—管内流量，m 3/s 1 m 3=103 公升1 公升=103 cm 3V—管内流速，m/sV 的选取数值：回油管：v =2~3m/s压油管：输油压力p(Pa) 流速V(m/s)50×1054100×1055≥150×10577.油箱设计N n =H KWH =C T AΔT KWΔT =N n C T A C 。
