压铸磨具知识点总结一、压铸磨具的概述压铸磨具是用于压铸工艺中的模具，是制造成型铝合金、镁合金、锌合金等压铸产品的重要工具。
压铸磨具在压铸工艺中起着至关重要的作用，直接影响到产品的质量和成型效果。
压铸磨具通常由模具、冷却系统、喷油系统、顶针系统等部分组成，其中模具部分是最为关键和复杂的部分。
二、压铸磨具的材料1. 模具材料压铸磨具的模具通常采用工具钢、合金钢等材料进行制造，这些材料具有高强度、良好的耐磨性和热稳定性。
另外，模具材料的选择还应考虑到其可加工性和寿命等因素。
2. 冷却系统材料压铸磨具的冷却系统通常由冷却管、冷却孔等部分组成，采用铜合金、铝合金等导热性能较好的材料制造，以保证冷却系统的散热效果和使用寿命。
3. 其他部分材料喷油系统、顶针系统等部分通常采用耐腐蚀性和耐磨性较好的材料制造，以保证其使用寿命和稳定性。
三、压铸磨具的制造工艺1. 工艺设计压铸磨具的制造工艺从工艺设计开始，包括模具结构设计、冷却系统设计、喷油系统设计、顶针系统设计等，工艺设计直接影响到压铸磨具的质量和成型效果。
2. 材料选择在材料选择时必须考虑到模具的使用寿命、成本和可加工性等因素，选择合适的材料是制造压铸磨具的基础。
3. 零部件加工包括模具、冷却系统、喷油系统、顶针系统等零部件的加工，对于模具部分的加工需要高精度数控加工设备和技术。
4. 组装调试将各部分零部件组装到一起，并进行测试与调试，以保证压铸磨具的功能和稳定性。
四、压铸磨具的使用与维护1. 使用注意事项在使用压铸磨具时，必须严格按照使用说明书和工艺要求操作，避免超负荷使用、不当操作导致的故障和事故。
2. 维护保养定期对压铸磨具进行维护保养，包括模具表面的清洁、润滑、维修等工作，以延长压铸磨具的使用寿命和保证成型产品的质量。
3. 故障排除及时对压铸磨具的故障进行排除，避免故障扩大导致生产中断和生产事故。
五、压铸磨具的发展趋势随着压铸技术的不断发展和进步，压铸磨具也在不断完善和提高，未来的发展趋势主要体现在以下几个方面：1. 高精度、多功能未来的压铸磨具将向着更高精度、更多功能的方向发展，以适应多品种、小批量生产的需求。
压铸工艺及模具设计1.压铸：在髙压作用下，使液态金属或半液态金属以较奇的速度填充压铸模型腔，并在压力下成形和凝固而获得铸件的方法。
2.压铸生产工艺过程的三个要素：合金材料、压铸机、压铸模。
3.压铸压力：压铸压力可以用压射力和压射比压两种形式来表示；压射力：压铸机压射机构中推动压射活塞的力。
压射比压：压室内金属液在单位而积上所受的压力。
压射比压可以通过调整压射力和压室内经来实现。
4.压铸速度：压射速度是指压铸机压射缸内的液圧推动压射冲头前进的速度：充填速度是指液体金属在压力作用下，通过内浇道进入型腔的速度。
5.液态金属充填铸型的理论：2）喷射充填理论（弗洛梅尔）：遵循流体力学泄律，并且有摩擦和涡流现象：2）全壁厚充填理论（勃兰特）：液体金属压入型腔后，随即扩散至型壁，然后沿着整个型腔截而向前流动，直至型腔全部被液体金属充满为止（不产生涡流，气体也易排除）：3）三阶段充填理论（巴顿）（三个阶段）。
6.常用压铸合金：铝合金、锌合金、镁合金、铜合金。
7.压铸机分类：热压室压铸机、冷压室压铸机。
8.锁模力：为了克服反压力，以锁紧模具的分型面，防止金属液飞溅，保证铸件的尺寸精度。
9.开模行程校核：1）压铸机合模后要使模具分型而锁紧，因此合模后的模具总厚度应大于压铸机的最小合模距离：2）压铸机开模后，压铸件要能顺利取岀，因此要求压铸机的最大开模距离能在减去模具厚度后还留有取出铸件（包括浇注系统）的距离。
10.压铸件结构设th 1）从简化模具结构，延长模具使用寿命考虑（铸件的分型而上应尽量避免圆角、避免模具局部过薄、避免压铸件上相互交叉的不通孔、避免内侧凹）：2）改进模具结构，减少抽芯部位：3）方便压铸件脱模和抽芯。
（P30-32的图）压室充满度：浇入压室的金属液量占压室容疑的百分数。
（旧书内容）12.充填时间：自液体金属开始进入型腔起到充满型腔为止所需要的时间。
13.持压时间：从液态金属充填型腔到内浇道完全凝固时，继续在压射冲头下的持续时间。

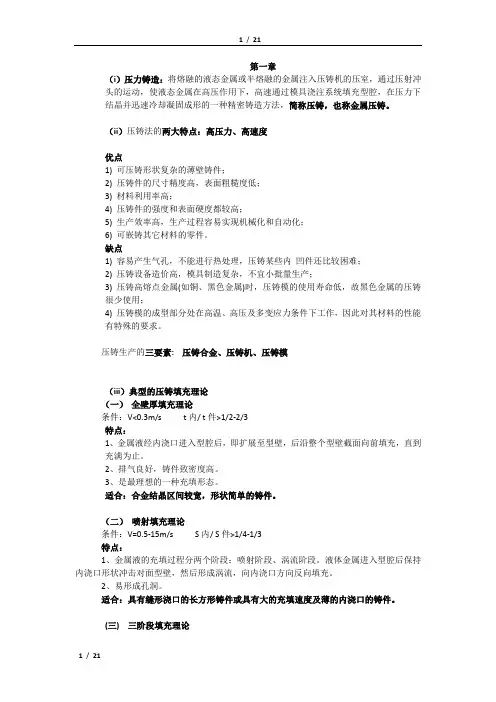

第一章（i）压力铸造：将熔融的液态金属或半熔融的金属注入压铸机的压室，通过压射冲头的运动，使液态金属在高压作用下，高速通过模具浇注系统填充型腔，在压力下结晶并迅速冷却凝固成形的一种精密铸造方法，简称压铸，也称金属压铸。
（ii）压铸法的两大特点：高压力、高速度优点1) 可压铸形状复杂的薄壁铸件；2) 压铸件的尺寸精度高，表面粗糙度低；3) 材料利用率高；4) 压铸件的强度和表面硬度都较高；5) 生产效率高，生产过程容易实现机械化和自动化；6) 可嵌铸其它材料的零件。
缺点1) 容易产生气孔，不能进行热处理，压铸某些内凹件还比较困难；2) 压铸设备造价高，模具制造复杂，不宜小批量生产；3) 压铸高熔点金属(如铜、黑色金属)时，压铸模的使用寿命低，故黑色金属的压铸很少使用；4) 压铸模的成型部分处在高温、高压及多变应力条件下工作，因此对其材料的性能有特殊的要求。
压铸生产的三要素:压铸合金、压铸机、压铸模（iii）典型的压铸填充理论（一）全壁厚填充理论条件：V<0.3m/s t内/ t件>1/2-2/3特点：1、金属液经内浇口进入型腔后，即扩展至型壁，后沿整个型壁截面向前填充，直到充满为止。
2、排气良好，铸件致密度高。
3、是最理想的一种充填形态。
适合：合金结晶区间较宽，形状简单的铸件。
（二）喷射填充理论条件：V=0.5-15m/s S内/ S件>1/4-1/3特点：1、金属液的充填过程分两个阶段：喷射阶段、涡流阶段。
液体金属进入型腔后保持内浇口形状冲击对面型壁，然后形成涡流，向内浇口方向反向填充。
2、易形成孔洞。
适合：具有缝形浇口的长方形铸件或具有大的充填速度及薄的内浇口的铸件。
(三) 三阶段填充理论条件：V>20-30m/s S内/ S件<1/4-1/2特点：高速金属液射入型腔后，首先冲击对面型壁，沿型腔表面向各方向扩展，并形成压铸件表面的薄壳层，在型腔转角处产生涡流；后续金属液沉积在薄壳层内的空间里，直至填满；金属液完全充满型腔后，在压力作用下，补充熔融金属，压实压铸件。
