塔式起重机实体安全检查要点(PPT 51页)

图文详解塔吊、施工升降机安全检查要点塔吊、施工升降机是建筑工地，尤其是高层建筑必不可少的大型起重机械，同时因为该类型设备在安拆、使用中存在高风险，安全事故时有发生，是建筑企业不得不面临的一个现实问题，也给安全管理人员带来的很大压力。

因此，塔吊、施工升降机的安全检查非常重要，那如何检查才能把工作做到家呢？1、塔吊的检查要点（1）力矩限位器：当起重量达到相应幅度额定起重量的110%时，自动切断起升向上和变幅向前的电源。

（2）重量限制器：起吊重量大于相应档位的额定值并小于额定值的110%时，应切断上升方向的电源，但机构可作下降方向的运动。

（3）高度限位：塔吊的吊钩装置起升到下列规定的极限位置时，应自动切断起升的动作电源：起升钢丝绳的倍率为2倍率时，其极限位置应为1000mm；起升钢丝绳的倍率为4倍率时，其极限位置应为700mm。

（4）变幅限位器：小车行至距离起重臂两端缓冲器各1.5m处减速，距离0.5m处自动停止。

（5）回转限位器：左右两个方向旋转角度不大于±540°。

（6）吊钩保险：防止起吊钢丝绳角度过大或挂钩不妥时，容易造成钢丝绳从钩头中脱出而吊物坠落伤人事故。

（7）小车断绳保护装置：小车断绳保护装置是变幅小车断绳时防止溜车的安全装置。

（8）钢丝绳防脱槽装置：是防止钢丝绳在转动运行中跳动出槽，导致钢丝绳被卡死、拉断或磨轴，而出现坠钩事故。

（9）钢丝绳的检查变形严重：波浪形变形、笼形畸变、绳股挤出、钢丝挤出、局部增大、直径局部减小、部分被压扁、严重扭结、严重弯曲。

（10）绳卡：夹板应在钢丝绳承载时受力的一侧，U螺栓应在钢丝绳的尾端，不得正反交。

（11）标准节螺丝：连接螺栓齐全、紧固牢靠。

（12）附墙：安装附墙装置时必须使用经纬仪检查塔身的垂直情况，附着点以下保证塔式起重机垂直度偏差不大于2/1000，附着点以上垂直度偏差不大于4/1000。

2、施工升降机的检查要点（1）在投入使用前，必须经过坠落试验。

塔式起重机实体安全检查要点塔式起重机是在建筑工地、码头和工厂等场所中使用频繁的大型机械设备，但是由于使用条件的不同、工作环境的复杂，很容易引发各种安全问题。

因此在使用前必须对塔式起重机进行全面、细致的安全检查，以确保工作的安全性和可靠性。

本文将详细阐述塔式起重机实体安全检查的要点和注意事项。

一、驾驶室区域的安全检查1.安全门和护栏的检查驾驶室安全门和护栏是控制台区域的重要设施，能够保护驾驶员工作安全。

使用前需检查安全门和护栏是否完好无损、是否能准确关闭，门锁是否牢固。

2. 控制台的检查控制台是塔式起重机的操作中心，使用前需检查控制台是否干燥通风、电线是否有裸露现象，是否能正常开启各项设备，工作仪表是否准确、操作是否平稳。

3.梯子的检查梯子是无论进行何种安全检查都必须途经的地方，使用前需检查梯子的支撑是否牢固，梯子的梯级是否滑动，是否有锈蚀等安全隐患。

二、臂架与平衡重的检查1.臂架的检查臂架是支配办理起重的主要机构之一，使用前需检查臂架的承载力是否足够，臂头与臂架之间的连接是否强固、是否有裂纹、生锈和不良变形等问题。

2.平衡重的检查平衡重是控制塔式起重机吊运重物的重要附件，使用时需检查平衡重的重量是否与起重机工作参数相符、是否有变形、裂纹等问题。

三、电气部分的检查1.电线和电缆的检查电线和电缆是信息传输和起重控制过程中的重要载体，使用前需检查其是否有腐蚀、断裂、劣化和短路等问题。

2.电器元器件的检查电气系统是塔式起重机的核心系统之一，使用前需检查电子设备是否处于正常工作状态、线路的端部插接是否牢固、接口处是否漏电。

3. 供电系统的检查要确保供电系统与起重机有匹配可靠性，使用前也要检查线缆的连接和卡扣是否紧密，供电电压是否稳定、是否超标等问题。

四、制动和传动系统的检查1.制动系统的检查制动系统是塔式起重机的安全运行保证之一，使用前需检查制动器是否稳定、是否存在异常噪音、制动器的压力是否过大等问题。

2.传动系统的检查传动系统是起重机吊运过程中的基本动力和保障，使用前需检查其各种易损部件的耐久性和是否存在裂纹异长、腐蚀、老化等问题。

㈠、塔式起重机安全检查注意要点一、塔式起重机行走（轨道）基础、固定基础1）关于基础积水、覆盖土;1、长时间的基础积水造成轨道局部沉陷，塔机垂直度的超标,引起起重力矩增大，从而引发整机倒塌；2、固定式基础低于地表水平面造成积水,塔身基础节及地锚长时间浸水，容易造成钢结构或连接螺栓严重锈蚀而导致强度降低，严重时会造成塔机倒塌.3、长时间的基础积水,不容易及时观察塔机基础节钢结构的隐裂缝,严重时会造成塔机倒塌。

检查注意要点:a．检查排水是否通畅；b．如有积水应及时采取措施；c．检查轨道基础是否因积水造成局部沉陷,如有沉陷应及时采取加固措施；d、检查塔机基础节底座钢板焊缝及高强度连接螺栓是否严重锈蚀；如发现问题，应及时采取措施;e、塔机基础不得覆盖回填土等杂物；应及时清除；2）关于基础承载能力保证基础承载能力是确保塔机正常、可靠使用的关键，由于基础的地耐力有规定要求，一般产品说明书有提供。

由于施工单位未经设计计算人为将基础面积减小,有未采用打桩等措施来提高基础的承载力，结果仍导致整机倒塌。

检查注意要点：a．必须认真查看基础资料，检查是否满足地耐力要求;b．注意检查基础是否随意减小，若减小,应有审批手续齐全的设计计算资料，且应有地耐力验算及抗倾覆验算；基础无法按说明书要求做的，基础设计计算书，设计图，必须由制造厂家确认或经安装单位技术负责人审核专家认证后方可安装。

c．对基础附近有深基坑或置于深基坑边的,应采取防塔机水平推力及深基坑边坡侧压力的措施，如采取土钉支护等措施，塔机检查时应注意加强观察，一旦发现塔机基础倾斜超过预警值，应采取有效的纠偏措施；二、安装位置1)塔机与架空线的安全距离保持塔机与架空线安全距离是确保塔机安全工作的重要保证,因此在施工现场确定塔机位置时应在方案中必须慎重考虑；检查注意要点：a．检查时应了解周围架空线的电压,如不能确认应向供电部门寻问清楚；b．架空线与塔机的安全距离应符合规定要求.如不符合要求，应采取有效安全技术组织措施，如采取设置回转应急装置或搭设隔离装置，隔离装置应符合安全要求,最好征得用电部门的认可；2）多台塔机同时施工作业的防止干涉除了必须满足二台塔机之间的最小架设距离,当二台塔机的臂架在同一垂直面工作时，必然会产生高塔的臂架起升钢丝绳与低塔臂架相互干涉,一旦操作失误，会造成一定安全事故，严重的引起起吊物高空坠落，造成地面人员伤亡.建设部166号令规定应制定施工方案和采取有效安全措施。

塔吊安全检查内含图文并茂PPT一塔吊安全检查塔吊检查，从下至上依次检查基础、接地、供电、标准节及连接情况、套架及滚轮、液压顶升系统、回转系统、回转塔身、塔尖、平衡臂、起重臂、驾驶室、吊钩等。

二、基础检查检查基础是否沉降，是否积水，排水措施是否良好，基础螺栓是否松动等。

接地检查检查接地情况是否良好，并进行接地电阻摇测供电检查检查配电箱，进行漏电开关试跳或定量测试；检查塔吊电缆是否中途采用绝缘子卸载。

标准节检查包含标准节锈蚀情况、变形情况、螺栓或销轴连接情况、护圈情况、休息平台情况。

标准节检查检查结构是否存在锈蚀严重，是否有主弦杆变形，标准节螺栓是否存在松动，销轴是否设置了开口销，结构空间大于1.2米时是否设置了护圈，休息平台的间距是否大于10米。

附墙系统检查附墙处的结构情况检查，是否有开裂情况；销轴是否正常，开口销是否符合要求；调节丝杆是否锁死。

拉杆与附墙框连接情况；拉杆、附墙框是否原厂生产；拉杆是否变形。

用铁丝代替开口销的违章情况。

附墙操作平台搭设是否安全可靠塔吊上人通道搭设是否安全可靠操作平台及上人通道搭设不安全。

套架情况套架滚轮是否运行灵活顶升横梁是否落入踏步液压系统是否漏油与回转下支座连接是否牢固可靠最上一节标准节与回转连接是否牢固可靠。

最上一节标准节与回转连接不牢固，缺少插销。

回转系统检查回转齿轮是否润滑良好，是否存在裂痕检查回转限位装置，线路是否松脱，与主齿轮啮合是否良好。

检查齿轮螺栓是否松动。

检查回转电机的接线情况，发热、散热情况、螺栓连接情况，是否漏液灯。

检查起重量限制器，接线是否正常，运转是否灵活，轮槽磨损是否超标，润滑是否良好。

力矩限制器检查力矩限制器的接线情况和安装情况，若为开放式行程开关，可用手试压，测试其是否可减速或断电塔尖情况检查塔尖与回转塔身的连接销轴或螺栓是否牢固，开口销是否匹配并正常开口。

检查塔尖导向滑轮，是否运转灵活，润滑良好，磨损是否超标，销轴是否牢固可靠平衡臂方向检查塔尖拉杆及拉板销轴连接情况，拉板是否存在变形。

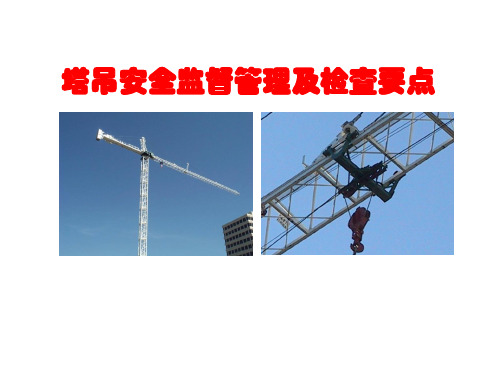

培训课件：塔吊安全监督管理及检查要点一、引言塔吊是基础设施建设、高层建筑、桥梁、码头等工地上常见的一种起重机械。

由于其工作状态高、重量大，因此塔吊在使用过程中存在一定的安全风险。

为了保障工人的生命安全和保障工地建设的顺利进行，塔吊安全监督管理及检查必不可少。

二、塔吊安全管理1.塔吊制度（1）明确塔吊使用管理制度，明确各部门的职责，保证安全性。

（2）拟定清晰有效的使用规范，规定必须穿着安全防护用品，严格执行。

2.塔吊机械本身的质量和安全性能（1）必须按照政府要求进行安全检查、维护和保养，特别是采取定期巡检方法，对各部分进行详细的检查，及时排除故障。

（2）原材料的选购必须符合规范，结构强度要满足要求，焊接要符合标准。

（3）安装前应进行试验，对车工、制造人员等加强技术培训。

（4）工作时塔吊的灵活度要为恰当的范围。

3.管理人员的职责和义务（1）在塔吊工作时必须安排专人进行日常监督和管理，在发现问题时及时制止，并进行记录。

（2）制订完善的管理制度，制定相关规章制度，保证每一个工人遵守安全环境的要求。

（3）制作和分发安全守则，明确塔吊使用的规范，明确工作内容。

（4）对施工中的安全异常情况必须及时调查处理。

4.员工的安全教育和培训（1）塔吊安全培训应包括相关规章制度的内容。

（2）为了便于员工学习，应进行课件的制作，展示各种情况下塔吊的使用注意事项。

（3）进行实时塔吊工作的操作演示课程。

5.配备相应的安全设备（1）保护轮圈可防止头篮倾斜，限定塔吊轮圈上下活动范围。

（2）安装安全锁，并对安全锁检查保证使用正常。

（3）配备防护栏杆和防护网，以保证大家的工作安全。

三、塔吊检查要点1.间隔性例行检查要求进行日常巡检，检查吊臂是否有裂缝，起重系统是否正常运作，转轮及制动系统是否正常，检查电气线路、机器设备是否遵循相关规章制度。

2.周期性全面检查首先应有相关工人，可由制造商进行检查或由政府进行检查。

3.状态应定期检查塔吊的机械系统瓶颈及关键部位的状态是否良好，如吊臂、钢缆等等。

图文解析塔式起重机（塔吊）检查要点塔式起重机（塔吊）做为建筑工地最主要的施工设备，如果出事，后果十分严重，影响十分恶劣，易造成机毁人亡，群死群伤。

故塔式起重机（塔吊）的安全检查尤为重要。

一、现场检查1、塔基、地脚螺栓、重复接地检查要点：①基础完整无沉降，设有排水措施②地脚螺栓紧固无松动③重复接地连接可靠，符合要求。

塔式起重机（塔吊）基础是塔机的根本，它是影响塔机整体稳定性的一个重要因素，应做为检查之重点之一！2、塔吊电箱检查要点：①塔吊按要求设置专用电箱，使用TN-S系统，满足“一机一闸一漏一箱”②定期巡查记录完整③电气元件完好、灵敏，线路清晰。

3、塔吊标准节及连接部位检查要点：塔吊标准节钢结构检查无裂纹，销轴采用开口销连接。

4、塔吊回转机构检查要点：回转电机结构完整，回转齿轮润滑良好，回转限位灵活有效。

5、塔吊起升机构检查要点：起升机构结构完整、良好无故障，钢丝绳润滑良好，无断丝、断股，高度限位灵活有效，制动灵活。

6、塔吊小车检查要点：①检查小车断绳保护是否有效②小车牵引钢丝绳是否良好③断轴保护是否良好④小车滚轴磨损是否达到报废标准。

7、塔吊液压系统检查要点：检查塔吊顶升油缸，阀、液压管等部件是否良好。

8、顶升系统检查要点：检查顶升系统结构是否良好，连接是否可靠。

顶升前应将小车开到规定的顶升平衡位置，起重臂转到引进横梁的正前方，然后用回转制动器将塔机的回转锁紧。

顶升时爬爪、顶升油缸横梁与踏步的连接情况必须有专人观察检查。

9、司机室检查要点：检查司机室固定可靠，灭火器配置情况。

10、塔吊电缆布置检查要点：①塔吊线夹固定是否符合要求②回转部位电缆线的预留及捆绑。

电缆预留的长度保证回转运行时不会损失电缆线。

11、塔吊吊钩检查要点：①吊钩开口磨是否达到报废标准②防脱装置是否有效③吊索编织长度是否符合要求。

二、操作主要事项（1）各操作手柄归零后再启动塔式起重机（塔吊）。

（2）顶升时严禁回转、变幅和起升。
