一、项目背景随着我国城市化进程的加快,建筑工程项目日益增多,建筑防水问题成为影响工程质量和使用功能的关键因素。
为确保建筑物的安全、耐久和舒适,本项目特制定建筑防水专项设计方案,以指导施工和管理。
二、设计原则1. 防水设计应遵循“以防为主,刚柔结合,综合治理”的原则。
2. 防水材料选用应具备良好的耐久性、防水性、环保性和施工性。
3. 防水设计应考虑建筑物的使用功能、环境条件、施工条件等因素。
三、防水部位及材料1. 地下室防水:采用防水混凝土、防水卷材和防水涂料相结合的方式。
防水混凝土强度等级不低于C30,防水卷材选用SBS改性沥青防水卷材,防水涂料选用聚氨酯防水涂料。
2. 屋面防水:采用防水混凝土、防水卷材和防水涂料相结合的方式。
防水混凝土强度等级不低于C30,防水卷材选用SBS改性沥青防水卷材,防水涂料选用聚氨酯防水涂料。
3. 外墙防水:采用防水砂浆和防水涂料相结合的方式。
防水砂浆选用聚合物水泥防水砂浆,防水涂料选用聚氨酯防水涂料。
4. 卫生间防水:采用防水卷材和防水涂料相结合的方式。
防水卷材选用SBS改性沥青防水卷材,防水涂料选用聚氨酯防水涂料。
5. 地面防水:采用防水涂料和防水砂浆相结合的方式。
防水涂料选用聚氨酯防水涂料,防水砂浆选用聚合物水泥防水砂浆。
四、施工工艺1. 防水混凝土施工:严格按照防水混凝土施工工艺进行,确保混凝土密实,无裂缝。
2. 防水卷材施工:严格按照防水卷材施工工艺进行,确保卷材粘贴牢固,无空鼓、翘边。
3. 防水涂料施工:严格按照防水涂料施工工艺进行,确保涂料均匀涂刷,无漏涂、流淌。
4. 防水砂浆施工:严格按照防水砂浆施工工艺进行,确保砂浆密实,无裂缝。
五、质量保证措施1. 选用合格的防水材料和施工队伍,确保施工质量。
2. 施工过程中加强监督检查,确保施工工艺符合要求。
3. 施工完成后进行验收,确保工程质量符合设计要求。
4. 建立防水工程档案,记录施工过程和验收结果。
六、后期维护1. 定期检查防水工程,发现问题及时处理。

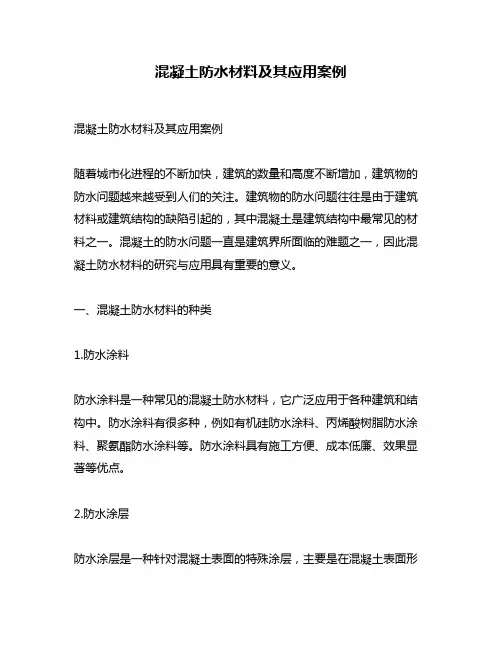

混凝土防水材料及其应用案例混凝土防水材料及其应用案例随着城市化进程的不断加快,建筑的数量和高度不断增加,建筑物的防水问题越来越受到人们的关注。
建筑物的防水问题往往是由于建筑材料或建筑结构的缺陷引起的,其中混凝土是建筑结构中最常见的材料之一。
混凝土的防水问题一直是建筑界所面临的难题之一,因此混凝土防水材料的研究与应用具有重要的意义。
一、混凝土防水材料的种类1.防水涂料防水涂料是一种常见的混凝土防水材料,它广泛应用于各种建筑和结构中。
防水涂料有很多种,例如有机硅防水涂料、丙烯酸树脂防水涂料、聚氨酯防水涂料等。
防水涂料具有施工方便、成本低廉、效果显著等优点。
2.防水涂层防水涂层是一种针对混凝土表面的特殊涂层,主要是在混凝土表面形成一层防水层。
防水涂层的种类有很多,例如聚氨酯涂层、环氧涂层、丙烯酸涂层等。
防水涂层相对于防水涂料来说,防水效果更加显著,但施工难度也更大。
3.防水剂防水剂是一种添加在混凝土中的化学物质,可以改善混凝土的防水性能。
防水剂的种类有很多,例如硅酸盐防水剂、有机硅防水剂、聚氨酯防水剂等。
防水剂具有施工简单、效果显著等优点,但需要混凝土的配合比例和质量达到一定要求。
4.防水卷材防水卷材是一种特殊的防水材料,主要用于建筑物的屋面、外墙和地下室等部位的防水。
防水卷材的种类有很多,例如沥青防水卷材、聚合物防水卷材、橡胶防水卷材等。
防水卷材施工难度较大,但效果显著,防水性能稳定。
二、混凝土防水材料的应用案例1.北京国家大剧院北京国家大剧院是中国的一座现代化大型剧院,主要用于演出歌剧、芭蕾舞、音乐会等。
大剧院的屋面采用了聚氨酯防水涂层进行防水处理,该防水涂层具有防水性能稳定、施工难度小等优点。
2.厦门国际会展中心厦门国际会展中心是一座集会展、商务、旅游、休闲、娱乐为一体的现代化综合型场馆。
该场馆地下一层采用了聚氨酯防水涂层进行防水处理,地下室防水效果良好,没有出现渗漏问题。
3.成都东方希望中心成都东方希望中心是一座集商业、办公、酒店、住宅为一体的综合性高层建筑,建筑高度达到了450米。
防水新规要点对比解读《建筑与市政工程防水通用规范GB 55030-2022》经过长期修订完善,终于在2022年9月27日发布且在2023年4月1日正式实施。
作为目前最严格的防水技术规范。
涵盖了建筑与市政两大板块。
新规的实施对防水行业和业主们有着重大利好的同时却也增加了建设方在防水板块的成本投入。
本文我们主要从防水等级划分、防水材料介绍及不同防水部位设计三个方面进行浅析新规对建筑工程防水要求及部分新旧规范对比。
要求1:全文条文必须严格执行。
要求2:废止、更新现有工程建设标准较多,涵盖建筑所有防水部位。
包括地下室防水、屋面防水、外墙防水、室内防水、蓄水类工程防水。
在文中将做举例对比。
要求3:明确了防水设计工作年限。
▪地下工程防水设计工作年限不应低于工程结构设计工作年限;▪屋面工程防水设计工作年限不应低于20年;▪室内工程防水设计工作年限不应低于25年;要求4:工程防水等级按工程类别和使用环境划分。
工程类别的界定主要参考四大因素:▪渗漏对使用者身心健康的影响;▪渗漏对工程内部仪器、设备、物资等财产的影响;▪渗漏对工程正常使用状态、结构耐久性、结构安全等的影响;▪渗漏后工程维修成本及维修难易程度。
使用环境的界定主要参考三大因素:▪抗浮设防水位标高与地下室结构板底标高差;▪年降水量;▪工程防水使用环境类别为Ⅱ类的明挖法地下工程,当该工程所在地年降水量大于400mm时,应按Ⅰ类防水使用环境选用。
要求5:每道防水规定了最小厚度。
▪ 3.3.10规定了防水卷材最小厚度;▪ 3.3.11和3.3.12规定了高分子防水涂料和沥青类防水涂料厚度。
▪ 3.4.1和3.4.3规定了水泥基防水材料的使用厚度及用量。
要求6:对每个防水部位不同的防水等级规定了用材和用量。
(防水材料的搭配选用方式可以参照旧规和旧图集,这里不再赘述。
)建筑明挖法地下工程:01考虑到一级防水的要求及防水卷材和防水涂料优良的防水性。
一级防水外设防水层需要两道,且必须有一道防水为防水卷材或防水涂料。
广东建筑防水工程施工方案一、工程概况本工程位于广东省广州市,为一栋18层的住宅楼,建筑总面积约为10000平方米。
建筑结构为框架剪力墙结构,基础采用桩基。
工程主要包括地下室、地上主体结构、屋面、卫生间、厨房等部位的防水施工。
二、防水材料1. 地下室防水:采用防水混凝土和防水涂料相结合的方式。
防水混凝土抗渗等级不小于P6,防水涂料选用聚氨酯防水涂料。
2. 主体结构防水:选用聚氨酯防水涂料进行主体结构防水,涂料厚度不小于1.5毫米。
3. 屋面防水:选用SBS改性沥青防水卷材,防水等级不小于II级。
4. 卫生间、厨房防水:选用聚氨酯防水涂料,涂料厚度不小于1.5毫米。
三、防水施工工艺1. 地下室防水施工:(1)防水混凝土施工:按照设计要求和规范要求进行混凝土浇筑,确保混凝土密实、平整。
浇筑后进行养护,养护时间不小于14天。
(2)防水涂料施工:在混凝土基层上均匀涂刷聚氨酯防水涂料,涂刷厚度符合设计要求。
涂刷前需进行基层处理,确保基层平整、干净、无油污。
2. 主体结构防水施工:(1)基层处理:清理基层表面,去除浮尘、油污、铁锈等杂物,确保基层平整、干净。
(2)涂刷防水涂料:均匀涂刷聚氨酯防水涂料,涂刷厚度符合设计要求。
3. 屋面防水施工:(1)基层处理:清理屋面基层,去除浮尘、油污、铁锈等杂物,确保基层平整、干净。
(2)铺设防水卷材:按照设计要求进行防水卷材的铺设,卷材搭接宽度符合规范要求。
(3)热熔焊接:采用热熔焊接机对防水卷材进行焊接,确保焊接牢固、连续。
4. 卫生间、厨房防水施工:(1)基层处理:清理卫生间、厨房基层,去除浮尘、油污、铁锈等杂物,确保基层平整、干净。
(2)涂刷防水涂料:均匀涂刷聚氨酯防水涂料,涂刷厚度符合设计要求。
(3)闭水试验:涂刷完成后进行闭水试验,确保无渗漏。
四、施工组织及质量保证1. 施工组织:成立专业的防水施工队伍,对施工人员进行技术培训和质量教育,确保施工人员掌握防水施工技术和质量要求。
*****中心工程防水施工专项方案编制人:审核人:批准人:*****中心工程项目部二O一七年十一月防水施工方案一、工程概况本工程,位于于**城南新区,东侧为中清河;南侧为60m城市绿化带;西侧为清颍路;北侧为50m城市绿化带;基地周边道路:基地东侧为中清河;南侧为府前路;西侧为清颍路;北侧为三清路。
拟建地下室D区(含人防)、对外交流中心A区、辅楼B区、游泳池C区.建设单位:***城南新区项目开发管理有限公司;设计单位:***建筑设计研究总院有限公司、**建筑市政工程设计研究院;勘探单位:**市勘察院有限责任公司;监理单位:***建设工程项目管理有限公司;施工单位:安徽***建工集团有限公司;监督单位:***建设工程质量监督局颍州区分局。
2。
2 水文条件勘察揭示地下水为地表潜水及承压水。
勘察期间测得稳定水位埋深在地面下0.80~1。
50米左右,高程在26。
91~29.12米;第3、4层中的地下水为承压水,经观测,承压水头高2~3米左右,基础深度自然地坪以下4.5米.2.3 防水设计要求地下室防水等级为一级,采用柔性防水和刚性防水相结合的方式。
柔性防水设计做法为:1.5mm厚自粘聚合物改性沥青防水卷材(无胎)+3.0mm 厚自粘聚合物改性沥青防水卷材(聚酯胎)。
地下室底板为C30 P6抗渗砼自防水。
防水混凝土掺用防水膨胀剂,墙板为C30 P6抗渗砼自防水.卫生间及厨房地面与墙面均采用1。
5mm厚聚氨酯防水涂料进行设防。
屋面防水等级为Ι级,平屋面与坡屋面均采用3。
0mm厚自粘聚合物改性沥青防水卷材进行设防.二、编制依据1.交流中心设计图纸2。
《地下工程防水技术规范》(GBJ 50108—2008).3.《地下防水工程质量验收规范》(GBJ 50208—2015)。
4.地下建筑防水构造图集(10J301)5.《坡屋面建筑构造(一)》(09J202-1)6。
《平屋面建筑构造》(12J201)7.《建筑工程施工质量验收统一标准》(GB50300-2013)8. 《住宅工程质量通病防治技术规程》DB34/1659-2012三、防水具体施工方法地下室防水施工部分:一、防水工程概述:基础底板和基础墙板、顶板施工顺序1、地下室底板防水:素土夯实平整→C15混凝土垫层→1。
屋面防水工程施工方案本工程分地下室防水、屋面防水、厨厕防水几部分。
地下室防水卷材采用两道放水,一道为加防水剂的抗渗混凝土结构防水,一道为SBS玻璃纤胎Ⅰ型4mm+3mm厚的防水卷材。
屋面防水采用SBS 玻璃纤胎Ⅰ型4mm厚的防水卷材,厨、厕防水采用SBS玻璃纤胎JS 型1.2mm厚的防水卷材。
1、防水设防体系PPT-EA2防水剂、SBS防水卷材均要求有产品合格证、材料检验报告。
SBS防水卷材进场后,首先进行材料复试,复试合格后方可使用。
3、防水队伍要求:防水工程属于重点控制项目和特殊工种操作,防水操作人员必须持有有效的“上岗证”,上岗证要在总包、监理处备案。
施工过程中,监理、总包持备案文件检查防水施工队伍是否遵照执行,以确保防水施工是经过培训的专业熟练工人完成的。
4、地下防水施工1)、底板垫层的质量要求:控制底板垫层的标高,根据底板厚度、积水坑深度以及防水层和防水保护层的厚度,确定底板垫层的标高,通过采用水准仪检查基底标高,通过采用定点拉线方法确定垫层厚度和表面平整度。
垫层混凝土表面要求压光。
为了保证防水卷材的施工质量,垫层的边角均做成圆角。
2)水平、竖向施工缝的止水物品的要求:钢板止水带接缝焊接要严密,若穿墙套管穿过钢板止水带时(消防水池有穿墙套管),要求将穿墙套管的止水钢板与钢板止水带严密焊接。
3)施工顺序基础底板:砌筑永久性和临时性保护墙平、立面抹水泥砂浆找平层→涂基层处理剂→涂布胶粘剂→铺贴防水层→内保护层施工→地下室钢筋混凝土结构施工。
外墙:地下室钢筋混凝土结构施工→抹水泥砂浆找平层→涂基层处理剂→铺贴油毡防水层→外保护层施工→基坑回填。
找平层施工:找平层应抹平压光,不应有空鼓、起砂、掉灰和凹凸不平等缺陷,表面应洁净。
涂基层处理剂:铺油毡前,先将基层表面的砂浆疙瘩、尘土、杂物等彻底清扫干净。
然后将基层处理稀释,经搅拌均匀后,用长把滚刷均匀涂布在干净和干燥的基层表面上,干燥4小时以上,方可铺设油毡防水层。
建筑屋面防水与地下工程顶板防水比较地下工程顶板防水与建筑屋面防水同为围护结构水平构件的防水,有很多相近之处,其中的地下室种植顶板防水和地上种植屋面防水更是较为近似。
因而很多初学者甚至工作多年的建筑师也会把这两种类型防水相混淆,认为在设防上没有什么区别。
本文旨在浅要解析一下这两种类型防水的共同点和区别,希望能给建筑师们一些启迪,更希望得到大家的批评指正。
地下工程顶板防水与建筑屋面防水分属于不同的防水体系,所依据的规范是不同的。
地下工程顶板防水依据的是《地下工程防水技术规范》,而建筑屋面防水依照的是《屋面工程技术规范》。
两者的防水等级划分级别和标准是不同的,因而设防要求也不相同。
※地下建筑的防水等级和设防要求防水等级标准适用范围设防要求一级不允许渗水,结构表面无湿渍人员长期停留的场所;因有少量湿渍会使物品变质、失效的储物场所及严重影响设备正常运转和危及工程安全運营的部位;极重要的战备工程、地铁车站明挖法施工时,对于结构主体,除防水混凝土自防水结构外,应再增设两道其他防水层(条文中为应增选一至两种,但条文解释中为增设两道)二级不允许渗水,结构表面可有少量湿渍人员经常活动的场所;在有少量湿渍的情况下不会使物品变质、失效的储物场所及基本不影响设备正常运转和危及工程安全运营的部位;重要的战备工程明挖法施工时,对于结构主体,除防水混凝土自防水结构外,应再增设一道其他防水层三级有少量漏水点,不得有线流和漏泥沙人员临时活动的场所;一般战备工程明挖法施工时,对于结构主体,除防水混凝土自防水结构外,宜应再增设一道其他防水层四级有漏水点,不得有线流和漏泥沙对渗漏水无严格要求的工程明挖法施工时,对于结构主体,宜为防水混凝土自防水结构注:本表节选自《地下工程防水技术规范》GB50108-2008。
※屋面的防水等级和设防要求:防水等级建筑类别设防要求I级重要建筑和高层建筑两道防水II级一般建筑一道防水注:按照最新的《屋面工程技术规范》GB50345-2012,建筑屋面防水等级由原先的IV级改为II级,设防要求由原先的最高三道或三道以上设防改为最高两道设防要求。
防水工程施工是建筑施工中至关重要的环节,它直接关系到建筑物的使用寿命和居住舒适度。
目前,防水工程施工方法多种多样,包括明挖法、地下室防水、室内与外墙防水工程施工、商场地下停车场防水工程施工以及屋面防水工程施工等。
那么,哪种防水工程施工最好呢?下面将从各个方面进行分析。
首先,明挖法地下工程现浇混凝土主体结构防水做法是一种有效的防水方法。
这种方法通过调整混凝土的配合比,掺假外加剂、掺合料等措施配制防水混凝土。
其抗渗等级不得低于P6,适配混凝土的抗渗等级应比设计要求提高0.2MPa。
此外,防水混凝土的水胶比不得大于0.5,有侵蚀介质时水胶比不宜大于0.45。
这种方法在施工过程中要求较高,但施工质量有保证。
其次,室内与外墙防水工程施工也是至关重要的。
住宅室内防水包括楼地面防水、排水,室内墙体防水,独立水容器防水、防渗。
室内工程防水设计工作年限不应低于25年。
在施工过程中,基层表面应坚实平整,无浮浆,无起砂、裂缝现象。
基层的阴、阳角部位宜做成圆弧形。
此外,穿越楼板、防水墙面的管道和预埋件,在防水施工前安装。
这种方法注重细节,施工质量较高。
商场地下停车场防水工程施工也是常用的防水方法。
施工步骤包括涂料的调配、防水层施工、隔离层和保护层施工等。
地下室防水经常使用单组份聚氨酯防水涂料、非焦油聚氨酯防水涂料、丙烯酸酯防水涂料等。
在施工过程中,要注意对防水层的保护和隔离,以确保防水效果持久耐用。
屋面防水工程施工是另一种重要的防水方法。
它包括各类建筑屋面防水、金属屋面防水、钢结构屋面防水、彩钢板防水、自建房防水、瓦屋顶防水等工程。
在堵漏工艺方面采用当前国内外较先进的高压注浆技术。
这种方法具有较高的施工质量和堵漏效果。
综上所述,各种防水工程施工方法都有其特点和适用场景。
在选择防水工程施工方法时,应根据建筑物的具体情况和设计要求进行选择。
同时,要注意施工过程中的细节,确保施工质量。
只有这样,才能保证建筑物的防水效果和使用寿命。
混凝土的抗渗等级混凝土抗渗等级是指混凝土在特定条件下的抗水渗透、防水性能等级,它是混凝土结构工程设计和施工的重要指标之一。
混凝土的抗渗等级越高,则混凝土结构的防水性能就越好,混凝土结构的使用寿命也会更长。
混凝土抗渗等级一般按照国家标准GB 50119-2013《建筑物混凝土与预制混凝土工程验收规范》的要求进行划分。
按照国家标准的规定,混凝土的抗渗等级分为一般工程混凝土、防水混凝土、超防水混凝土三个等级。
一般工程混凝土抗渗等级为P6、P8、P10、P12、P15、P18、P20七个等级。
其中,P6抗压强度为6MPa,抗渗等级最低;P20抗压强度为20MPa,抗渗等级最高。
对于一般建筑物来说,选用P10、P15或P18等级的混凝土就够用了,同时,应该根据具体的施工环境进行选择,比如气候条件、建筑结构、使用环境等。
防水混凝土抗渗等级为W4、W6、W8、W10、W12、W15、W18七个等级,这种混凝土主要用于建筑物的屋面、地面、地下室等防水区域,以及地铁、隧道等工程中的防水结构。
防水混凝土的抗渗等级要求比一般工程混凝土更高,W15、W18是高级别的防水混凝土,其抗渗性能非常优秀,适用于对防水要求特别高的工程。
超防水混凝土抗渗等级为W20、W25、W30、W35等四个等级,它的抗渗性能是防水混凝土的两倍以上,主要用于水利、电力、交通等重要工程。
超防水混凝土的选用必须根据工程设计要求来进行选择。
总之,在选择混凝土抗渗等级时,必须根据工程的实际情况进行选择,以达到最优的防水效果。
同时,在施工过程中,必须严格按照混凝土抗渗等级的要求进行材料选用、施工操作、养护等工作,确保混凝土的防水性能符合设计要求。
建筑工程防水等级和设防要求
一、屋面工程
(1)屋面工程应根据建筑物的性质、重要程度、使用功能要求以及防水层合理使用年限,按不同等级进行设防,并应符合表1的要求。
表1 屋面防水等级和设防要求
注:1.表中采用的沥青均指石油沥青,不包括煤沥青和煤焦油等材料。
2.石油沥青纸胎油毡和沥青复合胎柔性防水卷材系限制使用材
料。
3.在Ⅰ、Ⅱ级屋面防水设防中,如仅作一道金属板材时,应符合有关技术规定。
(2)屋面工程应根据工程特点、地区自然条件等,按照屋面防水等级的设防要求,进行防水构造设计,重要部位应有节点详图;对屋面保温隔热层的厚度,应通过计算确定。
二、地下防水工程
1.防水等级
(1)地下工程的防水等级分为四级,各级的标准应符合表2
的规定。
表2 地下工程防水等级标准
(2)地下工程的防水等级,应根据工程的重要性和使用中对防水的要求,按表2-3选定。
表2-3 不同防水等级的适用范围
2.防水设防要求
(1)地下工程的防水设防要求,应根据使用功能、结构形式、环境条件、施工方法及材料性能等因素合理确定。
1)明挖法地下工程的防水设防要求应按表3 选用;
2)暗挖法地下工程的防水设防要求应按表2-5 选用。
表3 明挖法地下工程防水设防
表2-5 暗挖法地下工程防水设防
(2)处于侵蚀性介质中的工程,应采用耐侵蚀的防水混凝土、防水砂浆、卷材或涂料等防水材料。
(3)处于冻土层中的混凝土结构,其混凝土抗冻融循环不得少于100 次。
(4)结构刚度较差或受振动作用的工程,应采用卷材、涂料等柔性防水材料。

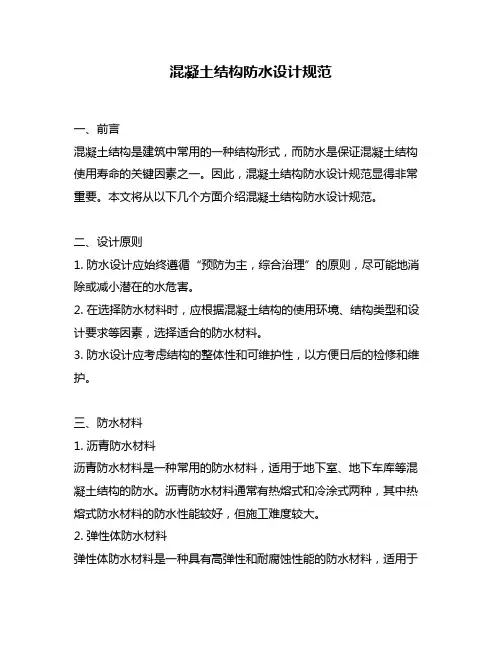

混凝土结构防水设计规范一、前言混凝土结构是建筑中常用的一种结构形式,而防水是保证混凝土结构使用寿命的关键因素之一。
因此,混凝土结构防水设计规范显得非常重要。
本文将从以下几个方面介绍混凝土结构防水设计规范。
二、设计原则1. 防水设计应始终遵循“预防为主,综合治理”的原则,尽可能地消除或减小潜在的水危害。
2. 在选择防水材料时,应根据混凝土结构的使用环境、结构类型和设计要求等因素,选择适合的防水材料。
3. 防水设计应考虑结构的整体性和可维护性,以方便日后的检修和维护。
三、防水材料1. 沥青防水材料沥青防水材料是一种常用的防水材料,适用于地下室、地下车库等混凝土结构的防水。
沥青防水材料通常有热熔式和冷涂式两种,其中热熔式防水材料的防水性能较好,但施工难度较大。
2. 弹性体防水材料弹性体防水材料是一种具有高弹性和耐腐蚀性能的防水材料,适用于桥梁、隧道等混凝土结构的防水。
弹性体防水材料具有良好的耐候性和耐老化性,使用寿命长。
3. 防水涂料防水涂料是一种涂覆在混凝土表面的防水材料,适用于屋顶、墙面等混凝土结构的防水。
防水涂料有水性和油性两种,其中水性防水涂料对环境污染小,但防水性能较油性防水涂料差。
四、防水设计1. 地下室防水设计地下室是混凝土结构中常见的一种,其防水设计应采用分层防水结构设计。
具体来说,应在地下室内侧墙面和地面上分别设置防水层和防潮层,以保证地下室内部的干燥。
2. 屋面防水设计屋面是混凝土结构中容易受到水侵害的地方,其防水设计应采用双层防水结构设计。
具体来说,应在混凝土屋面上依次铺设防水层、保护层和隔热层,以保证屋面的防水性能。
3. 墙体防水设计墙体是混凝土结构中容易受到水侵害的部位之一。
其防水设计应采用分层防水结构设计。
具体来说,应在混凝土墙面上依次铺设防水层、隔热层和保护层,以保证墙体的防水性能。
五、防水施工1. 施工前应对混凝土表面进行清理,确保表面干燥、平整、无裂缝和杂物。
2. 在施工时应根据防水材料的要求进行施工,如沥青防水材料需要进行加热施工,防水涂料需要进行刷涂施工等。
某大厦工程地下室防水施工方案一、工程概况地下室作为一个建筑物的基础,必须具备良好的防水能力。
本工程地下室由于地下水位比较高,地质条件复杂,需要采取有效的防水施工方案,确保地下室的防水性能。
二、施工原则1.采用“四位一体”的防水思路,即在地下室结构、混凝土、外墙、屋面四个方面同时进行防水施工,以最大限度地减少防水漏水风险。
2.选用高品质的材料和技术,确保施工的稳定性和可靠性。
3.根据地下室的实际情况,选择适合的防水方案,如防渗压式防水、沉箱式防水等。
三、施工工艺1.地下室结构防水:地下室结构防水主要采用防渗压式防水,包括使用特种胶黏剂将防水材料贴附在地下室结构表面,形成连续的防水层。
防水材料可以选择聚合物改性水泥、聚氨酯、SBS等高强度防水材料。
2.混凝土防水:混凝土防水是地下室防水的重要一环,采用的方法是在混凝土泵送过程中加入防水剂,使混凝土具备自防水功能。
防水剂可以选择化学防水剂、聚合物防水剂等。
3.外墙防水:外墙防水主要采用沉箱式防水,即在外墙地基上铺设沉箱,使地下室外墙形成一个闭合的防水系统。
沉箱材料可以选择高密度聚乙烯膜、PVC防水膜等。
4.屋面防水:屋面防水可以选择使用高强度的防水卷材,如SBS防水卷材或PVC防水卷材,通过热熔或焊接的方式进行施工。
同时在屋面以及排水口附近设置适当的防水层,保证屋面整体防水能力。
四、施工及质量控制要点1.施工过程中,应严格按照相关标准及设计要求进行施工,确保施工质量。
施工中需进行防水前期处理,包括地面平整、结构表面处理等。
2.选用优质的施工材料,并对材料进行检测,确保其质量合格。
3.安全施工,严格遵守施工现场安全规范,做好施工期间的安全防护工作。
4.督促施工方进行防水层施工的全封闭,确保施工质量。
5.防水施工结束后,进行验收及质量检测,确保地下室的防水效果达标。
五、施工总结通过以上施工方案,可以有效地提高地下室的防水性能,确保地下室的施工质量。
同时,施工过程中需要与建筑设计、施工单位、监理单位等建立有效的沟通与配合机制,共同监督工程的施工质量,确保地下室的防水工程顺利进行。
10j301地下建筑防水构造10J301地下建筑防水构造地下建筑的防水设计和施工对于保护建筑结构的耐久性和安全性至关重要。
特别是在潮湿或水位较高的地下环境中,如地下停车场、地下商场和地下室等场所,防水措施更加重要。
本文将介绍10J301地下建筑防水构造的设计和施工要点。
1. 基础防水地下建筑的基础防水是保护地下结构免受地下水的侵蚀的重要措施。
在基础施工过程中,首先需要进行地下水位的监测和水文地质勘察工作,以获取准确的地下水信息。
根据水位和地质条件,选择适当的基础防水材料进行施工,如高强度防水砂浆、防水胶粘剂等。
同时,在基础混凝土施工前,需对基坑进行有效的脱水和水密封处理,以确保基础的防水效果。
2. 地下墙体防水地下墙体防水是保护地下建筑结构不受水侵蚀的重要手段。
防水材料的选择通常取决于地下墙体的材质和水位条件。
常用的地下墙体防水材料包括防水涂料、防水卷材和防水混凝土等。
根据地下墙体的结构和使用环境,选择合适的防水材料,并进行专业施工,确保地下墙体的防水性能。
3. 地下屋面防水地下建筑的屋面防水是保护建筑内部不受雨水和地下水渗漏的重要手段。
地下屋面通常采用防水卷材作为主要防水材料。
防水卷材应具有良好的抗老化和耐久性能,以应对长期处于潮湿环境中的地下建筑。
在施工过程中,要确保防水卷材的搭接牢固,并采取有效的排水措施,以防止积水和渗漏。
4. 地下排水系统地下排水系统是地下建筑防水设计中不可或缺的一部分。
合理的排水系统可以有效地排除地下水和降雨水,防止水在地下建筑中积聚和渗漏。
地下排水系统通常包括排水管道、排水井和排水泵等组成部分。
在设计和施工过程中,应注意排水系统的合理布置和材料选择,确保排水畅通和防水效果。
5. 防水检测和维护地下建筑的防水设计和施工完成后,还需要定期进行防水检测和维护,以保持防水系统的完整性和有效性。
定期检查地下建筑各个部位的防水材料和防水层,发现问题及时修补或更换。
此外,还应定期清理地下排水系统,防止堵塞和水流不畅。
地下防水工程地下工程埋设在地下或水下,常年受到潮湿和地下水的有害影响,所以,对地下工程防水的处理比屋面防水工程的要求更高,防水技术难度更大。
地下防水工程施工期间,首先应做好排除地面水和降低地下水位的工作,以保持基坑内土体干燥,创造良好的施工条件。
否则,不但影响施工质量,而且还会引起基坑塌方事故。
尤其要注意整个工程施工期间,必须连续的降低地下水位,使地下水位保持在地下工程底部最低标高以下不小于300mm,保证施工期间地下防水结构或防水层的垫层基本干燥和不承受地下水的压力,直至地下工程施工全部完成为止。
现行规范将地下工程防水等级分为4级,各级标准应符合表8.16的要求。
表8.16 地下工程防水等级标准1.1混凝土结构自防水的施工混凝土结构自防水工程质量的优劣,取决于优良的设计、材料的性质、配合成分和施工质量。
因此,对施工中的各主要环节,如混凝土搅拌、运输、浇筑、振捣、养护等,均应严格遵循施工及验收规范和操作规程的规定进行施工。
施工人员应树立保证工程质量的责任心,对施工质量要高标准、严要求,做到思想重视、组织严密、措施落实、施工精细。
1.模板安装防水混凝土所有模板,除满足一般要求外,应特别注意模板拼缝严密不漏浆,构造160应牢固稳定,固定模板的螺栓(或铁丝)不宜穿过防水混凝土结构。
当采用对拉螺栓固定模板时,应在预埋管或螺栓上加焊止水环。
止水环直径应符合设计规定。
若设计无规定,一般为8~10cm,且至少一环,采用对拉螺栓固定模板的方法为:1).螺栓加焊止水环做法。
此法将消耗所用螺栓见图8.6。
2).预埋套管加焊止水环做法。
此法可用于抗渗要求的一般结构,如图8.7所示。
3).止水环撑头做法。
如图8.8所示。
4).螺栓加堵头做法。
如图8.9所示。
1612.钢筋绑扎钢筋互相间应绑扎牢固,以防浇捣混凝土时,因碰撞、振动使绑扣松散、钢筋移位,造成露筋。
3.混凝土搅拌选定配合比时,其试配要求的抗渗水压值应较其设计值提高0.2MPa。
知识点汇总1.地下防水(砂浆、混凝土、卷材、涂料)2.屋面防水(卷材)3.室内防水知识点一:地下防水地下工程的防水等级分为四级。
防水混凝土的适用环境温度不得高于80℃。
二、防水混凝土施工(1)防水混凝土可通过调整配合比,或掺加外加剂、掺合料等措施配制而成,其抗渗等级不得小于p6。
其试配混凝土的抗渗等级应比设计要求提高0.2mpa。
(2)防水混凝土胶凝材料水泥用量不宜小于260kg/m3;砂率宜为35%~40%,水胶比不得大于0.5,有侵蚀性介质时水胶比不宜大于0.45;防水混凝土宜采用预拌商品混凝土,其入泵坍落度宜控制在120~160mm,预拌混凝土的初凝时间宜为6~8h。
(5)防水混凝土应分层连续浇筑,分层厚度不得大于500mm(6)防水混凝土应连续浇筑,宜少留施工缝。
墙体水平施工缝不应留在剪力最大处或底板与侧墙的交接处,应留在高出底板表面不小于300mm的墙体上。
垂直施工缝3)遇水膨胀止水条(胶)应与接缝表面密贴;选用的遇水膨胀止水条(胶)应具有缓胀性能,7d的净膨胀率不宜大于最终膨胀率的60%,最终膨胀率宜大于220%。
(9)地下室外墙穿墙管必须采取止水措施。
单独埋设的管道可采用套管式穿墙防水。
当管道集中多管时,可采用穿墙群管的防水方法。
三、水泥砂浆防水层施工(2)水泥砂浆防水层可用于地下工程主体结构的迎水面或背水面,不应用于受持续振动或温度高于80℃的地下工程防水。
(9)水泥砂浆防水层不得在雨天、五级及以上大风中施工。
冬期施工时,气温不应低于5℃。
夏季不宜在30℃以上或烈日照射下施工。
(10)水泥砂浆防水层终凝后,应及时进行养护,养护温度不宜低于5℃.并应保持砂浆表面湿润,养护时间不得少于14d。
四、卷材防水层施工(2)铺贴卷材严禁在雨天、雪天、五级及以上大风中施工;冷粘法、自粘法施工的环境气温不宜低于5°c,热熔法、焊接法施工的环境气温不宜低于一10°c。
(6)结构底板垫层混凝土部位的卷材可采用空铺法或点粘法施工,侧墙采用外防外贴法的卷材及顶板部位的卷材应采用满粘法施工。
防水施工方法及技术规范防水工程概况(一)、本工程防水项目主要包括:①地下室防水;②屋面防水;③卫生间防水.(二) 、建筑设计的要求等级.1、地下室防水:根据《地下工程防水技术规范》GBJ108—87,本建筑应有严格防水措施地下防水等级为一级.①、地下室外围护结构防水项目分为砼结构工程、抗渗砼结构自防水。
地下室基础底板抗渗等级为0.6Mpa防水结构砼的配合比应通过实验室确定,抗渗等级应比设计等级高一级(0。
2Mpa).②、基础底板防水层为两道,采用卷材-涂料相结合防水方案。
卷材采用1。
5㎜厚防水卷材,防水涂料采用2㎜厚聚氨脂防水涂料。
③、地下室外围护结构除地下室外墙抗渗砼结构自防水外,同样两道防水层,采用卷材-涂料相结合防水方案,卷材采用1。
5㎜厚三元乙丙橡胶防水卷材, 防水涂料采用2㎜厚聚氨脂防水涂料。
防水层的保护层采用40厚聚苯板。
侧墙保护层以外开挖1米以内采用2:8灰土分层夯实回填。
压实系数>0。
95。
④、地下室顶板不在上部建筑主体内时,顶板上应作防水,防水层同样采用卷材-涂料相结合防水方案,防水层保护层为50㎜厚C20细石砼。
2、屋面防水:屋面防水根据《屋面工程技术规范》GB50207-94、屋面防水等级为二级.采用卷材-涂料相结合的防水方案。
卷材采用1.5㎜厚三元乙丙橡胶防水卷材, 防水涂料采用2㎜厚聚氨脂防水涂料.防水层上保护层为挤塑聚苯板。
3、卫生间防水:卫生间防水层1。
5㎜厚聚氨脂防水涂料,防水层上为带有坡度的细石砼保护层。
卫生间防水也可使用聚合物水泥防水涂料进行防水,这是今年随着健康防水理念而起的新材料.用这类材料进行家庭防水处理工作,不但可以达到防水效果,而且可以确保家居安全与健康。
施工技术准备、施工技术要点1、材料准备及技术质量要求①、地下室所有一切的防水材料,必须是有经过人防质监部门认可发有准用证的防水材料.②、地下防水、卫生间防水工程所用的防水材料必须有经过国家质量检验过的产品合格证书和性能检查报告,材料的品种、规格、性能等应符合现行国家产品标准和设计要求。
