Gaussian Smoothing Filter高斯平滑滤波器一、图像滤波的基本概念图像常常被强度随机信号（也称为噪声）所污染．一些常见的噪声有椒盐（Salt & Pepper）噪声、脉冲噪声、高斯噪声等．椒盐噪声含有随机出现的黑白强度值．而脉冲噪声则只含有随机的白强度值（正脉冲噪声）或黑强度值（负脉冲噪声）．与前两者不同，高斯噪声含有强度服从高斯或正态分布的噪声．研究滤波就是为了消除噪声干扰。
图像滤波总体上讲包括空域滤波和频域滤波。
频率滤波需要先进行傅立叶变换至频域处理然后再反变换回空间域还原图像，空域滤波是直接对图像的数据做空间变换达到滤波的目的。
它是一种邻域运算，即输出图像中任何像素的值都是通过采用一定的算法，根据输入图像中对用像素周围一定邻域内像素的值得来的。
如果输出像素是输入像素邻域像素的线性组合则称为线性滤波（例如最常见的均值滤波和高斯滤波），否则为非线性滤波（中值滤波、边缘保持滤波等）。
线性平滑滤波器去除高斯噪声的效果很好，且在大多数情况下，对其它类型的噪声也有很好的效果。
线性滤波器使用连续窗函数内像素加权和来实现滤波。
特别典型的是，同一模式的权重因子可以作用在每一个窗口内，也就意味着线性滤波器是空间不变的，这样就可以使用卷积模板来实现滤波。
如果图像的不同部分使用不同的滤波权重因子，且仍然可以用滤波器完成加权运算，那么线性滤波器就是空间可变的。
任何不是像素加权运算的滤波器都属于非线性滤波器．非线性滤波器也可以是空间不变的，也就是说，在图像的任何位置上可以进行相同的运算而不考虑图像位置或空间的变化。
二、图像滤波的计算过程分析滤波通常是用卷积或者相关来描述，而线性滤波一般是通过卷积来描述的。
他们非常类似，但是还是会有不同。
下面我们来根据相关和卷积计算过程来体会一下他们的具体区别：卷积的计算步骤：（1）卷积核绕自己的核心元素顺时针旋转180度（2）移动卷积核的中心元素，使它位于输入图像待处理像素的正上方（3）在旋转后的卷积核中，将输入图像的像素值作为权重相乘（4）第三步各结果的和做为该输入像素对应的输出像素相关的计算步骤：（1）移动相关核的中心元素，使它位于输入图像待处理像素的正上方（2）将输入图像的像素值作为权重，乘以相关核（3）将上面各步得到的结果相加做为输出可以看出他们的主要区别在于计算卷积的时候，卷积核要先做旋转。
某合成信号，表达式如下：f=10cos(2pi*30t)+cos(2pi*150t)+5cos(2pi*600t),请设计三个滤波器，分别提取出信号中各频率分量，并分别绘制出通过这三个滤波器后信号的时域波形和频谱这个信号的频率分量分别为30、150和600Hz，因此可分别设计一个低通、带通和高通的滤波器来提取。
以FIR滤波器为例，程序如下：clear;fs=2000;t=(1:1000)/fs;x=10*cos(2*pi*30*t)+cos(2*pi*150*t)+5*cos(2*pi*600*t);L=length(x);N=2^(nextpow2(L));Hw=fft(x,N);figure(1);subplot(2,1,1);plot(t,x);grid on;title('滤波前信号x');xlabel('时间/s');% 原始信号subplot(2,1,2);plot((0:N-1)*fs/L,abs(Hw));% 查看信号频谱grid on;title('滤波前信号频谱图');xlabel('频率/Hz');ylabel('振幅|H(e^jw)|');%% x_1=10*cos(2*pi*30*t)Ap=1;As=60;% 定义通带及阻带衰减dev=[(10^(Ap/20)-1)/(10^(Ap/20)+1),10^(-As/20)];% 计算偏移量mags=[1,0];% 低通fcuts=[60,100];% 边界频率[N,Wn,beta,ftype]=kaiserord(fcuts,mags,dev,fs);% 估算FIR滤波器阶数hh1=fir1(N,Wn,ftype,kaiser(N+1,beta));% FIR滤波器设计x_1=filter(hh1,1,x);% 滤波x_1(1:ceil(N/2))=[];% 群延时N/2，删除无用信号部分L=length(x_1);N=2^(nextpow2(L));Hw_1=fft(x_1,N);figure(2);subplot(2,1,1);plot(t(1:L),x_1);grid on;title('x_1=10*cos(2*pi*30*t)');xlabel('时间/s');subplot(2,1,2);plot((0:N-1)*fs/L,abs(Hw_1));% 查看信号频谱grid on;title('滤波后信号x_1频谱图');xlabel('频率/Hz');ylabel('振幅|H(e^jw)|');%% x_2=cos(2*pi*150*t)Ap=1;As=60;% 定义通带及阻带衰减dev=[10^(-As/20),(10^(Ap/20)-1)/(10^(Ap/20)+1),10^(-As/20)];% 计算偏移量mags=[0,1,0];% 带通fcuts=[80,120,180,220];% 边界频率[N,Wn,beta,ftype]=kaiserord(fcuts,mags,dev,fs);% 估算FIR滤波器阶数hh2=fir1(N,Wn,ftype,kaiser(N+1,beta));% FIR滤波器设计x_2=filter(hh2,1,x);% 滤波x_2(1:ceil(N/2))=[];% 群延时N/2，删除无用信号部分L=length(x_2);N=2^(nextpow2(L));Hw_2=fft(x_2,N);figure(3);subplot(2,1,1);plot(t(1:L),x_2);grid on;title('x_2=cos(2*pi*150*t)');xlabel('时间/s');subplot(2,1,2);plot((0:N-1)*fs/L,abs(Hw_2));% 查看信号频谱grid on;title('滤波后信号x_2频谱图');xlabel('频率/Hz');ylabel('振幅|H(e^jw)|');%% x_3=5*cos(2*pi*600*t)Ap=1;As=60;% 定义通带及阻带衰减dev=[10^(-As/20),(10^(Ap/20)-1)/(10^(Ap/20)+1)];% 计算偏移量mags=[0,1];% 高通fcuts=[500,550];% 边界频率[N,Wn,beta,ftype]=kaiserord(fcuts,mags,dev,fs);% 估算FIR滤波器阶数hh2=fir1(N,Wn,ftype,kaiser(N+1,beta));% FIR滤波器设计x_3=filter(hh2,1,x);% 滤波x_3(1:ceil(N/2))=[];% 群延时N/2，删除无用信号部分L=length(x_3);N=2^(nextpow2(L));Hw_3=fft(x_3,N);figure(4);subplot(2,1,1);plot(t(1:L),x_3);grid on;title('x_3=5*cos(2*pi*600*t)');xlabel('时间/s');subplot(2,1,2);plot((0:N-1)*fs/L,abs(Hw_3));% 查看信号频谱grid on;title('滤波后信号x_3频谱图');xlabel('频率/Hz');ylabel('振幅|H(e^jw)|');。
数字信号处理：已知通带截止频率fp=5kHz，通带最大衰减ap=2dB，阻带截止频率fs=2kHz，阻带最小衰减as=30dB，按照以上技术指标设计巴特沃斯低通滤波器：wp=2*pi*5000;ws=2*pi*12000;Rp=2;As=30;[N,wc]=buttord(wp,ws,Rp,As,'s');[B,A]=butter(N,wc,'s');k=0:511;fk=0:14000/512:14000;wk=2*pi*fk;Hk=freqs(B,A,wk);subplot(2,2,1);plot(fk/1000,20*log10(abs(Hk)));grid onxlabel('频率（kHz）');ylabel('幅度（dB）')axis([0,14,-40,5])切比雪夫1型低通滤波器：wp=2*pi*3000;ws=2*pi*12000;Rp=0.1;As=60;[N1,wpl]=cheb1ord(wp,ws,Rp,As,'s');%cheb1ord,里面的是1，不是L[B1,A1]=cheby1(N1,Rp,wpl,'s');subplot(2,2,1);fk=0:12000/512:12000;wk=2*pi*fk;Hk=freqs(B1,A1,wk);plot(fk/1000,20*log10(abs(Hk)));grid onxlabel('频率（kHz）');ylabel('幅度（dB）')axis([0,12,-70,5])椭圆模拟低通滤波器：wp=2*pi*3000;ws=2*pi*12000;Rp=0.1;As=60;[N,wpo]=ellipord(wp,ws,Rp,As,'s');[B,A]=ellip(N,Rp,As,wpo,'s');subplot(2,2,1);fk=0:12000/512:12000;wk=2*pi*fk;Hk=freqs(B1,A1,wk);plot(fk/1000,20*log10(abs(Hk)));grid onxlabel('频率（kHz）');ylabel('幅度（dB）')axis([0,12,-70,5])p195-14wp=2*4/80;ws=2*20/80;rp=0.5;rs=45;[N,wc]=buttord(wp,ws,rp,rs);[B,A]=butter(N,wc);[hk,wk]=freqz(B,A);fk=wk/pi*40;plot(fk,20*log10(abs(hk)));axis([0,30,-100,0])xlabel('频率(kHZ)');ylabel('幅度(db)');grid on P195-16wp=2*325/2500;ws=2*225/2500;rp=1;rs=40;[N,wc]=ellipord(wp,ws,rp,rs);[B,A]=ellip(N,rp,rs,wc);[hk,wk]=freqz(B,A);fk=wk/pi*40;plot(fk,20*log10(abs(hk)));axis([0,30,-100,0])xlabel('频率(kHZ)');ylabel('幅度(db)');grid onP195-15wp=2*4/80;ws=2*20/80;rp=0.5;rs=45;[N,wc]=cheb1ord(wp,ws,rp,rs);[B,A]=cheby1(N,rp,wc);[hk,wk]=freqz(B,A);fk=wk/pi*40;plot(fk,20*log10(abs(hk)));axis([0,30,-100,0])xlabel('频率(kHZ)');ylabel('幅度(db)');grid on 切比雪夫低通滤波器wp=2*pi*3000;ws=2*pi*12000;rp=0.1;as=60;[N1,wp1]=cheb1ord(wp,ws,rp,as,'s');[B1,A1]=cheby1(N1,rp,wp1,'s');subplot(2,2,1);fk=0:12000/512:12000;wk=2*pi*fk;hk=freqs(B1,A1,wk);plot(fk/1000,20*log10(abs(hk)));grid onxlabel('频率(kHZ)');ylabel('幅度(db)');axis([0,12,-70,5])双音频检测audiofile='test.wav'[in_audio,fs,bits]=wavread(audiofile); [b,a]=cheby1(5,0.1,0.3);out_audio=filter(b,a,in_audio);sound(out_audio,fs,bits);wavwrite(out_audio,fs,bits,'test_out'); xk1=fft(in_audio,512);xk2=fft(out_audio,512);subplot(2,1,1);stem(abs(xk1));subplot(2,1,2);stem(abs(xk2));巴特沃斯模拟高通滤波器。

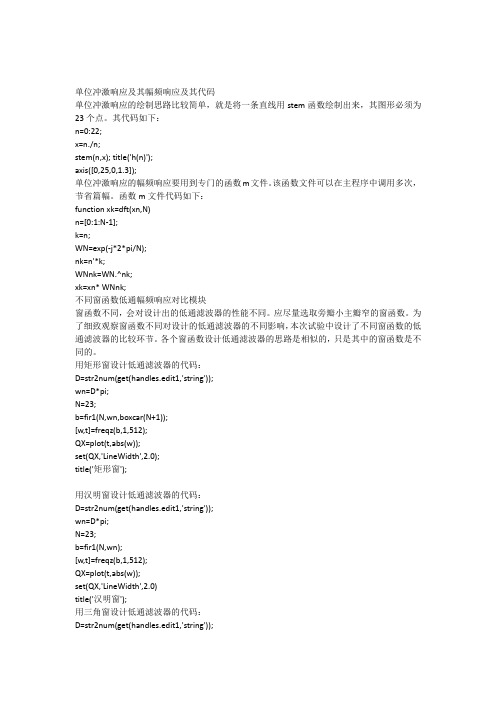

单位冲激响应及其幅频响应及其代码单位冲激响应的绘制思路比较简单，就是将一条直线用stem函数绘制出来，其图形必须为23个点。
其代码如下：n=0:22;x=n./n;stem(n,x); title('h(n)');axis([0,25,0,1.3]);单位冲激响应的幅频响应要用到专门的函数m文件。
该函数文件可以在主程序中调用多次，节省篇幅。
函数m文件代码如下：function xk=dft(xn,N)n=[0:1:N-1];k=n;WN=exp(-j*2*pi/N);nk=n'*k;WNnk=WN.^nk;xk=xn* WNnk;不同窗函数低通幅频响应对比模块窗函数不同，会对设计出的低通滤波器的性能不同。
应尽量选取旁瓣小主瓣窄的窗函数。
为了细致观察窗函数不同对设计的低通滤波器的不同影响，本次试验中设计了不同窗函数的低通滤波器的比较环节。
各个窗函数设计低通滤波器的思路是相似的，只是其中的窗函数是不同的。
用矩形窗设计低通滤波器的代码：D=str2num(get(handles.edit1,'string'));wn=D*pi;N=23;b=fir1(N,wn,boxcar(N+1));[w,t]=freqz(b,1,512);QX=plot(t,abs(w));set(QX,'LineWidth',2.0);title('矩形窗');用汉明窗设计低通滤波器的代码：D=str2num(get(handles.edit1,'string'));wn=D*pi;N=23;b=fir1(N,wn);[w,t]=freqz(b,1,512);QX=plot(t,abs(w));set(QX,'LineWidth',2.0)title('汉明窗');用三角窗设计低通滤波器的代码：D=str2num(get(handles.edit1,'string'));wn=D*pi;N=23;b=fir1(N,wn,triang(N+1));[w,t]=freqz(b,1,512);axis([0,3.5,0,1.5]);QX=plot(t,abs(w));set(QX,'LineWidth',2.0)axis([0,3.5,0,1.4]);title('三角窗');用汉宁窗设计低通滤波器的代码：D=str2num(get(handles.edit1,'string')); wn=D*pi;N=23;b=fir1(N,wn,hanning(N+1));[w,t]=freqz(b,1,512);QX=plot(t,abs(w));set(QX,'LineWidth',2.0)title('汉宁窗');用布莱克曼窗设计低通滤波器的代码：D=str2num(get(handles.edit1,'string')); wn=D*pi;N=23;b=fir1(N,wn,blackman(N+1));[w,t]=freqz(b,1,512);QX=plot(t,abs(w));set(QX,'LineWidth',2.0)title('布莱克曼窗');用凯泽窗设计低通滤波器的代码：D=str2num(get(handles.edit1,'string')); wn=D*pi;N=23;b=fir1(N,wn,kaiser(N+1));[w,t]=freqz(b,1,512);QX=plot(t,abs(w));set(QX,'LineWidth',2.0)title('凯泽窗');。
联合双边滤波matlab代码双边滤波（bilateral filtering）是一种图像处理技术，它可以保持图像的边缘信息的同时进行平滑处理。
在MATLAB中，可以使用内置的`bfilter2`函数来实现双边滤波。
下面是一个简单的示例代码：matlab.% 读取图像。
I = imread('input_image.jpg');% 设定双边滤波参数。
sigma_d = 2; % 空间域标准差。
sigma_r = 0.1; % 强度域标准差。
% 应用双边滤波。
J = bfilter2(I, sigma_d, sigma_r);% 显示原始图像和处理后的图像。
figure;subplot(1, 2, 1);imshow(I);title('原始图像');subplot(1, 2, 2);imshow(J);title('双边滤波后的图像');在这个示例中，我们首先使用`imread`函数读取了一张输入图像。
然后，我们设定了双边滤波的参数`sigma_d`和`sigma_r`，分别代表空间域标准差和强度域标准差。
接下来，我们调用`bfilter2`函数对图像进行双边滤波处理，得到处理后的图像J。
最后，我们使用`imshow`函数显示了原始图像和处理后的图像。
需要注意的是，`bfilter2`函数需要安装图像处理工具箱才能使用。
另外，双边滤波的参数选择对最终的效果也有很大影响，需要根据具体的图像和需求进行调整。
希望这个简单的示例能够帮助你理解如何在MATLAB中实现双边滤波。
如果你有其他问题或者需要更多帮助，请随时告诉我。
匹配滤波matlab代码匹配滤波是一种信号处理技术，主要用于检测和分离信号中的特定成分。
它基于将一组滤波器应用于输入信号的思想，每个滤波器用于提取信号中的一个特定频率或时间域成分。
本文将介绍如何在MATLAB中使用匹配滤波器来检测信号中的特定成分。
首先，我们需要定义一个匹配滤波器。
匹配滤波器由两部分组成：信号模板和相关性运算。
信号模板是我们要在输入信号中检测的特定成分的表示。
我们可以手动设置信号模板，也可以根据已知信号的特征来自动生成信号模板。
相关性运算用于比较输入信号与信号模板之间的相似性。
以下是使用匹配滤波器检测方波信号中正脉冲部分的MATLAB代码示例：% 定义方波信号t = 0:0.01:1;y = square(2*pi*5*t);% 定义信号模板template = zeros(size(y));template(1:25) = 1;% 进行相关性运算corr_output = xcorr(y, template);% 找到相关性结果中的峰值[~, max_index] = max(corr_output);% 在原始信号中提取正脉冲部分peak = y(max_index - 24:max_index);解释一下代码如下：我们首先定义了一段方波信号，然后手动定义了一个信号模板，其中表示正脉冲部分的信号模板为25个采样点长度的1序列。
然后使用MATLAB中的xcorr函数对输入信号和信号模板进行相关性运算，得到一个相关性输出结果。
最后我们找到相关性输出结果中的峰值（即正脉冲部分对应的位置），并将原始信号的这部分提取出来。
在下面的代码示例中，我们将使用匹配滤波器来检测一组音频文件中的某个特定的谐波频率的存在。
这个例子将展示如何自动计算信号模板，并检测输入信号中的该频率成分。
我们首先读入了一段音频文件，然后使用MATLAB自带的periodogram函数计算信号的功率谱密度。
然后我们通过找到最大功率的位置，得到了目标频率（也就是该音频文件的某个谐波频率）。
MATLAB的7种滤波方法（重制版）滤波是信号和图像处理中常用的一种方法，用于去除噪音，增强信号或图像的特征。
MATLAB提供了丰富的滤波函数和工具箱，包括7种常用的滤波方法，分别是均值滤波、中值滤波、高斯滤波、拉普拉斯滤波、Sobel滤波、Prewitt滤波和Canny边缘检测。
1.均值滤波：均值滤波是使用一个窗口对图像进行平滑处理的方法，窗口内的像素值取平均值作为输出像素值。
这种滤波方法可以有效地去除高频噪声，但会导致图像细节的模糊。
2.中值滤波：中值滤波是一种非线性滤波方法，它使用一个窗口对图像进行平滑处理，窗口内的像素值按照大小排序，然后取中值作为输出像素值。
这种滤波方法能够很好地去除椒盐噪声和脉冲噪声，但无法处理其他类型的噪声。
3.高斯滤波：高斯滤波是一种线性平滑滤波方法，它使用一个高斯函数对图像进行卷积处理，窗口内的像素值按照高斯分布加权求和作为输出像素值。
这种滤波方法能够平滑图像并保持图像的细节信息，但会导致图像的边缘模糊。
4.拉普拉斯滤波：拉普拉斯滤波是一种边缘增强滤波方法，它使用一个拉普拉斯算子对图像进行卷积处理，突出图像中的边缘信息。
这种滤波方法能够提高图像的锐度和对比度，但会增强图像中的噪声。
5. Sobel滤波：Sobel滤波是一种边缘检测滤波方法，它使用Sobel算子对图像进行卷积处理，突出图像中的边缘信息。
这种滤波方法能够检测出图像中的水平和垂直边缘，但对于斜向边缘检测效果较差。
6. Prewitt滤波：Prewitt滤波是一种边缘检测滤波方法，它使用Prewitt算子对图像进行卷积处理，突出图像中的边缘信息。
与Sobel滤波类似，Prewitt滤波也能够检测出图像中的水平和垂直边缘，但对于斜向边缘检测效果较差。
7. Canny边缘检测：Canny边缘检测是一种广泛应用的边缘检测算法，它使用多个步骤对图像进行处理，包括高斯滤波、计算梯度、非极大值抑制和双阈值处理。
这种滤波方法能够检测出图像中的所有边缘，并进行细化和连接，对于复杂的边缘检测有较好的效果。
%自适应中值滤波的算法RAMF%RAMF主要通过以下两步来处理图像。
%1.首先确定最大的滤波半径，然后用一个合适的半径r对图像进行滤波。
计算当前滤波半径像素灰度的Imin,Imax,Imed，%然后判断Imed是否在[Imin,Imax]中间，如果在则向下进行，否则扩大当前半径r继续滤波直到r等于最大滤波半径。
%2.如果当前处理的像素img(i,j)在[Imin,Imax]之间，则输出当前像素，否则输出当前滤波半径中值像素Imed。
clear all;close all;clc;img=rgb2gray(imread('132.jpg'));[m n]=size(img);img=imnoise(img,'salt & pepper',0.1); %加入椒盐噪声subplot(2,2,1),imshow(img),title('椒盐噪声图');%普通中值滤波3*3b=medfilt2(img,[3,3]);subplot(2,2,2),imshow(b),title('3*3中值滤波');c=medfilt2(img,[5,5]);subplot(2,2,3),imshow(c),title('5*5中值滤波');Nmax=10; %确定最大的滤波半径%下面是边界扩展，图像上下左右各增加Nmax像素。
imgn=zeros(m+2*Nmax+1,n+2*Nmax+1);imgn(Nmax+1:m+Nmax,Nmax+1:n+Nmax)=img;imgn(1:Nmax,Nmax+1:n+Nmax)=img(1:Nmax,1:n); %扩展上边界imgn(1:m+Nmax,n+Nmax+1:n+2*Nmax+1)=imgn(1:m+Nmax,n:n+Nmax); %扩展右边界imgn(m+Nmax+1:m+2*Nmax+1,Nmax+1:n+2*Nmax+1)=imgn(m:m+Nmax,N max+1:n+2*Nmax+1); %扩展下边界imgn(1:m+2*Nmax+1,1:Nmax)=imgn(1:m+2*Nmax+1,Nmax+1:2*Nmax); %扩展左边界re=imgn;fori=Nmax+1:m+Nmaxfor j=Nmax+1:n+Nmaxr=1; %初始滤波半径while r~=NmaxW=imgn(i-r:i+r,j-r:j+r);W=sort(W);Imin=min(W(:));Imax=max(W(:));Imed=W(uint8((2*r+1)^2/2));if Imin<Imed&&Imed<Imax %如果当前邻域中值不是噪声点，那么就用此次的邻域break;elser=r+1; %否则扩大窗口，继续判断endendif Imin<imgn(i,j) &&imgn(i,j)<Imax %如果当前这个像素不是噪声，原值输出re(i,j)=imgn(i,j);else %否则输出邻域中值re(i,j)=Imed;endendend%I=re(Nmax+1:m+Nmax,Nmax+1:n+Nmax);%subplot(2,2,4),imshow(I),title('RAMF均值滤波'); figure;imshow(re(Nmax+1:m+Nmax,Nmax+1:n+Nmax),[]);。
滤波matlab代码滤波是信号处理中常用的技术，用于去除信号中的噪声或者滤波信号以得到感兴趣的频率成分。
在MATLAB中，有多种滤波函数可以使用，例如`filter`、`designfilt`和`fir1`等。
本文将介绍这些函数的用法和原理，并通过实例说明如何使用MATLAB进行滤波。
我们来介绍一下`filter`函数。
该函数可以用于实现各种滤波器，如低通滤波器、高通滤波器和带通滤波器等。
其基本语法为：```Matlaby = filter(b,a,x)```其中，`b`和`a`是滤波器的系数，`x`是输入信号的向量。
这个函数将输出滤波后的信号`y`。
接下来，我们来看一个实例。
假设我们有一个包含噪声的信号`x`，我们希望通过低通滤波器来去除噪声。
我们可以使用`filter`函数来实现这个功能。
首先，我们需要设计一个低通滤波器的系数。
可以使用`fir1`函数来设计一个FIR滤波器的系数。
例如，我们可以使用以下代码来设计一个阶数为10的低通滤波器：```Matlaborder = 10; % 滤波器阶数cutoff = 0.2; % 截止频率b = fir1(order, cutoff);```然后，我们可以使用这个滤波器对信号进行滤波：```Matlaby = filter(b, 1, x);```这样，我们就得到了滤波后的信号`y`。
除了`filter`函数，MATLAB还提供了`designfilt`函数用于设计各种类型的滤波器。
该函数可以设计IIR滤波器、带通滤波器、带阻滤波器等。
使用`designfilt`函数需要指定滤波器的类型、阶数以及其他参数。
例如，我们可以使用以下代码来设计一个IIR低通滤波器：```Matlaborder = 6; % 滤波器阶数cutoff = 0.2; % 截止频率d = designfilt('lowpassiir', 'FilterOrder', order, 'PassbandFrequency', cutoff);```然后，我们可以使用这个滤波器对信号进行滤波：```Matlaby = filter(d, x);```同样地，我们得到了滤波后的信号`y`。
一、概述在信号处理和控制系统中，滤波是一种重要的技术手段。
卡尔曼滤波作为一种优秀的滤波算法，在众多领域中得到了广泛的应用。
其原理简单而高效，能够很好地处理系统的状态估计和信号滤波问题。
本文将对卡尔曼滤波的原理及其在matlab中的仿真代码进行介绍，以期为相关领域的研究者和工程师提供一些参考和帮助。
二、卡尔曼滤波原理1.卡尔曼滤波的基本思想卡尔曼滤波是一种递归自适应的滤波算法，其基本思想是利用系统的动态模型和实际测量值来进行状态估计。
在每次测量值到来时，根据当前的状态估计值和测量值，通过递推的方式得到下一时刻的状态估计值，从而实现动态的状态估计和信号滤波。
2.卡尔曼滤波的数学模型假设系统的状态方程和观测方程分别为：状态方程：x(k+1) = Ax(k) + Bu(k) + w(k)观测方程：y(k) = Cx(k) + v(k)其中，x(k)为系统的状态向量，u(k)为系统的输入向量，w(k)和v(k)分别为状态方程和观测方程的噪声向量。
A、B、C为系统的参数矩阵。
3.卡尔曼滤波的步骤卡尔曼滤波的具体步骤如下：（1）初始化首先对系统的状态向量和协方差矩阵进行初始化，即给定初始的状态估计值和误差协方差矩阵。
（2）预测根据系统的状态方程，利用上一时刻的状态估计值和协方差矩阵进行状态的预测，得到状态的先验估计值和先验协方差矩阵。
（3）更新利用当前时刻的观测值和预测得到的先验估计值，通过卡尔曼增益计算出状态的后验估计值和后验协方差矩阵，从而完成状态的更新。
三、卡尔曼滤波在matlab中的仿真代码下面是卡尔曼滤波在matlab中的仿真代码，以一维线性动态系统为例进行演示。
定义系统参数A = 1; 状态转移矩阵C = 1; 观测矩阵Q = 0.1; 状态方程噪声方差R = 1; 观测噪声方差x0 = 0; 初始状态估计值P0 = 1; 初始状态估计误差协方差生成系统数据T = 100; 时间步数x_true = zeros(T, 1); 真实状态值y = zeros(T, 1); 观测值x_est = zeros(T, 1); 状态估计值P = zeros(T, 1); 状态估计误差协方差初始化x_est(1) = x0;P(1) = P0;模拟系统动态for k = 2:Tx_true(k) = A * x_true(k-1) + sqrt(Q) * randn(); 生成真实状态值y(k) = C * x_true(k) + sqrt(R) * randn(); 生成观测值预测x_pred = A * x_est(k-1);P_pred = A * P(k-1) * A' + Q;更新K = P_pred * C' / (C * P_pred * C' + R);x_est(k) = x_pred + K * (y(k) - C * x_pred);P(k) = (1 - K * C) * P_pred;end绘制结果figure;plot(1:T, x_true, 'b', 1:T, y, 'r', 1:T, x_est, 'g');legend('真实状态值', '观测值', '状态估计值');通过上面的matlab代码可以实现一维线性动态系统的状态估计和滤波，并且绘制出真实状态值、观测值和状态估计值随时间变化的曲线。
毕业设计(论文) UNDERGRADUATE PROJECT (THESIS)题目: 冲击测试常用滤波算法研究学院专业学号学生姓名指导教师起讫日期目录摘要 (2)ABSTRACT (3)第一章绪论 (4)1.1课题背景 (4)1.2国内外相关领域的研究 (4)1.3主要研究内容与创新 (5)1.3.1研究内容与意义 (5)1.3.2课题的创新点 (5)1.3.3 研究目的与技术指标 (6)第二章数字滤波基础 (7)2.1数字滤波算法概念 (7)2.2数据采样与频谱分析原理 (8)2.2.1 时域抽样定理 (8)2.2.2 离散傅立叶变换(DFT) (8)2.2.3 快速傅立叶变换(FFT) (9)2.2.4 频谱分析原理 (9)2.3常用数字滤波算法基础 (10)2.3.1常用数字滤波算法分类 (10)2.3.2常用数字滤波算法特点 (11)2.3.3常用滤波算法相关原理 (13)2.4 冲击测试采样数据 (16)2.4.1噪声的特点与分类 (16)2.4.2冲击测试采样数据特点 (17)2.5 MATLAB简介 (17)2.5.1 MATLAB功能简介 (18)2.5.2 MATLAB的发展 (18)第三章、冲击测试滤波算法设计及滤波效果分析 (20)3.1 冲击测试采样数据的分析 (20)3.2 滤波算法设计及效果分析 (21)3.2.1 中位值平均法的设计 (21)3.2.2限幅法和限速法的设计 (23)3.2.3一阶滞后法的设计 (25)3.2.4低通法的设计 (26)第四章结论与展望 (34)4.1冲击测试的滤波算法总结 (34)4.2冲击测试的滤波算法展望 (34)致谢 (36)参考文献 (37)附录：程序代码清单 (38)冲击测试常用滤波算法研究摘要动态信号分析仪是一种主要应用在噪声、振动分析、模型分析、电子设计和声学测试的工具，冲击测试和冲击谱分析是确定设备在经受外力冲撞或作用时的安全性、可靠性和有效性的实验方法，也是动态信号分析仪的一项重要功能。
冲击测试采样数据往往会受到来自环境中的各种噪声干扰，有必要对其进行滤波以更好地分析其真实的冲击谱特性。
本文中主要研究了一些应用于冲击测试数据滤波的常用滤波算法如中位值法、算术平均法、中位值平均法、限幅法、限速法、一阶滞后法、低通法等。
MATLAB是用于算法开发、数据可视化、数据分析以及数值计算的高级技术计算语言和交互式环境。
本文在MATLAB环境下实现各常用数字滤波算法并讨论了各滤波算法的特点及其选用原则。
针对冲击测试仪采样数据的噪声干扰特点，挑选出合适的算法对冲击测试采样数据进行滤波，分析比较各滤波算法的实际滤波效果并且进行相关优化以实现更优的滤波效果。
论文的主要内容：第一章、绪论主要介绍了有关动态信号分析仪的课题背景、国内外发展情况，课题的研究意义及创新点等。
第二章、介绍了数字滤波的基本原理、常用滤波算法分类与特点、频谱分析基本原理和环境噪声的相关知识。
第三章、主要介绍各滤波算法的参数选择和具体设计流程，并对各算法的滤波效果进行分析比较。
第四章、对冲击测试常用滤波算法实现和滤波效果的分析总结及前景展望。
关键词：数字信号处理、数字滤波、滤波算法、MATLABABSTRACTDynamic signal analyzer is a tool mainly applied in noise, vibration analysis, model analysis, electronic design and acoustic test. Impact test and impact spectrum analysis are experimental methods that examine the safety, reliability and validity of the equipment under external force impact. Impact test sample data often suffers from all kinds of noises in the environment, it is necessary to filter the data for better and real impact spectrum characteristics.In this paper, we mainly study commonly used digital filtering algorithm such as median value method, the arithmetic average method, weighted average method, clipping method, limited speed method, and low pass method and so on. MATLAB is a computing language and interactive environment for senior technical computing algorithm development, data visualization, data analysis and numerical analysis. Using MATLAB, we simulate the commonly used digital filtering algorithms and discuss the characteristics and selection principles of the algorithms. According to the characteristics of noise of the data sampling impact tester, a suitable algorithm it is selected, analyzed, justified to achieve better filtering effect.The reminder of the thesis is as follows:Chapter one introduces the project background, the development of the dynamic signal analyzer domestic and abroad, the research significance and innovations etc.Chapter two includes the basic principle of digital filtering, classification and characteristics of filtering algorithm commonly used, basic principle of spectrum analysis and the relevant knowledge of environmental noise.Chapter three is the design and effect analysis of digital filtering algorithm in details.The last chapter is the conclusion of the design and effect analysis of impact test filtering algorithms.Keywords: Digital signal processing; Digital filtering; Filtering algorithm; MATLAB第一章绪论1.1课题背景动态信号分析仪是从表示物理量的电信号中分析其特性参数的仪器，由硬件和分析软件构成。
动态信号分析仪可从时域、频域和幅值域分析被测信号，具有功能全、分析速度快、测量参数多、频率分辨力和幅值精度高等特点，广泛应用于如计算机制造、航空航天、电子、军事、生物医学、通讯等高科技产品的质量检测和诊断分析[1]。
动态测试、信号处理、模态试验、环境试验、状态监测、故障诊断的核心手段是动态信号分析仪[2]。
而随着科技的进步，特别是微电子技术的迅猛发展，嵌入式微控制器的出现与使用，诞生了集动态信号采集、分析、存储、显示为一体的动态信号分析仪。
该种动态信号分析仪体积小、重量轻、速度快、功能强大、方便携带于工程现场的使用，需要时可将所存的数据传送到计算机进行更详细的分析。
冲击测试一般是确定军民用设备在经受外力冲撞或作用时产品的安全性、可靠性和有效性的一种试验方法。
而冲击响应谱通常简称“冲击谱”，它是将受到机械冲击作用的一系列单自由度系统的最大响应(如位移、速度或加速度)响应值随系统的固有频率而变化的频谱[3]。
国家标准化组织(ISO)所属的技术委员会以及我国的国家标准，都已经把冲击谱作为规定冲击环境的方法之一。
冲击谱是对设备实施抗冲击设计的分析基础，也是控制产品冲击环境模拟实验的基本参数。
因此冲击响应谱分析是动态信号分析仪应具备的一项重要功能。
由于在冲击测试中，采样数据不可避免地受到各种环境噪声的干扰。
所以在进行冲击响应谱分析前，对冲击测试采样数据进行数字滤波处理是很有必要的。
本文主要研究冲击测试的常用数字滤波算法，数字滤波根据有用信号与噪声的不同特性，消除或减弱噪声。
它对信号安全可靠和有效灵活地传递是至关重要的[4]。
数字滤波方式具有精度高、可靠性高、灵活易用(可程控改变特性)、便于集成等特点。
数字滤波是语音处理、图像处理、模式识别、频谱分析等应用的基本处理算法[5]。
语音处理是最早应用数字滤波的领域之一，也是最早推动数字信号处理理论发展的领域之一。
语音的去噪与增强技术已取得许多成果。
目前，数字信号滤波在图像处理、数据压缩等方面取得了巨大的进展和成就。
小波理论由于其局部分析性能的优异在图像处理中的应用研究得到迅速发展，尤其是在图像压缩、图像去噪等方面的应用研究[6]。
而在数字通信、网络通信、图像通信、多媒体通信等应用中，离开了数字滤波几乎是寸步难行。
1.2国内外相关领域的研究动态信号分析仪在电子测量领域中被称为频域中的“射频万用表”，具有较高的实用性，并得到了广泛的应用[7]。
它同时具备几种仪器的功能，坚固、轻便、是适用于现场应用的理想仪器，其性能和功能可适应有严格要求的研发应用需要。
内置的信号源及可选的特性更优化了仪器用于分析和查找噪音、振动与声学问题，评测控制系统的功能，以及评估和解决了旋转机器问题，并定性与评估控制系统参数。
