电路的基本概念和基本定律
电路基本概念和基本定律
电路是由电工设备或元件按照一定方式组合而成，用于实现电能的传输和转换，以及传递和处理信号。
一般电路由电源、负载和连接导线组成。
电源是一种将其他形式的能量转换成电能或电信号的装置，如发电机、电池和各种信号源。
负载是将电能或电信号转换成其他形式的能量或信号的用电装置，如电灯、电动机、电炉等。
变压器和输电线是连接电源和负载的部分，起到传输和分配电能的作用。
电路分为外电路和内电路。
从电源一端经过负载再回到电源另一端的电路称为外电路，而电源内部的通路则称为内电路。
电路有三种状态：通路、开路和短路。
通路是连接负载的正常状态。
开路是电路中某处的连接导线断开，电路中的电流
为零，电源不输出电能。
短路是非正常连接，外电路的电阻可视为零，电流有捷径可通，不再流过负载。
电路中产生电流的条件是电路中有电源供电且电路必须是闭合回路。
电路的功能包括传递和分配电能，以及传递和处理信号。
电路的基本定律包括欧姆定律、基尔霍夫定律和电功率定律。
欧姆定律指出电流与电阻成正比，与电压成反比。
基尔霍夫定律分为节点定律和回路定律，用于分析电路中的电流和电压分布。
电功率定律则描述了电路中能量的转换和损失。

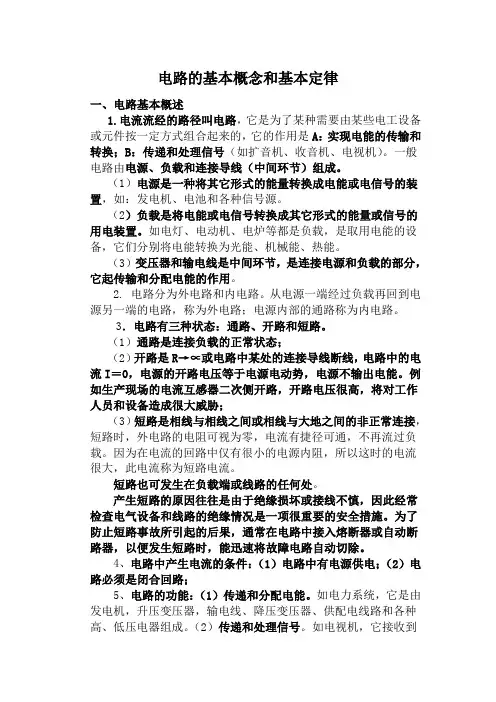

电路的基本概念和基本定律一、电路基本概述1.电流流经的路径叫电路，它是为了某种需要由某些电工设备或元件按一定方式组合起来的，它的作用是A：实现电能的传输和转换；B：传递和处理信号（如扩音机、收音机、电视机）。
一般电路由电源、负载和连接导线（中间环节）组成。
（1）电源是一种将其它形式的能量转换成电能或电信号的装置，如：发电机、电池和各种信号源。
（2）负载是将电能或电信号转换成其它形式的能量或信号的用电装置。
如电灯、电动机、电炉等都是负载，是取用电能的设备，它们分别将电能转换为光能、机械能、热能。
（3）变压器和输电线是中间环节，是连接电源和负载的部分，它起传输和分配电能的作用。
2. 电路分为外电路和内电路。
从电源一端经过负载再回到电源另一端的电路，称为外电路；电源内部的通路称为内电路。
3．电路有三种状态：通路、开路和短路。
（1）通路是连接负载的正常状态；（2）开路是R→∝或电路中某处的连接导线断线，电路中的电流I＝0，电源的开路电压等于电源电动势，电源不输出电能。
例如生产现场的电流互感器二次侧开路，开路电压很高，将对工作人员和设备造成很大威胁；（3）短路是相线与相线之间或相线与大地之间的非正常连接，短路时，外电路的电阻可视为零，电流有捷径可通，不再流过负载。
因为在电流的回路中仅有很小的电源内阻，所以这时的电流很大，此电流称为短路电流。
短路也可发生在负载端或线路的任何处。
产生短路的原因往往是由于绝缘损坏或接线不慎，因此经常检查电气设备和线路的绝缘情况是一项很重要的安全措施。
为了防止短路事故所引起的后果，通常在电路中接入熔断器或自动断路器，以便发生短路时，能迅速将故障电路自动切除。
4、电路中产生电流的条件：（1）电路中有电源供电；（2）电路必须是闭合回路；5、电路的功能：（1）传递和分配电能。
如电力系统，它是由发电机，升压变压器，输电线、降压变压器、供配电线路和各种高、低压电器组成。
（2）传递和处理信号。
