《自动控制原理》自动控制PID实验报告课程名称自动控制原理实验类型：实验项目名称：自动控制PID一、实验目的和要求1、学习并掌握利用MATLAB 编程平台进行控制系统复数域和频率域仿真的方法。
2、通过仿真实验研究并总结PID 控制规律及参数对系统特性影响的规律。
3、实验研究并总结PID 控制规律及参数对系统根轨迹、频率特性影响的规律，并总结系统特定性能指标下根据根轨迹图、频率响应图选择PID 控制规律和参数的规则。
二、实验内容和原理一）任务设计如图所示系统，进行实验及仿真程序，研究在控制器分别采用比例（P）、比例积分（PI）、比例微分（PD）及比例积分微分（PID）控制规律和控制器参数（Kp、Ki、Kd）不同取值时，控制系统根轨迹和阶跃响应的变化，总结pid 控制规律及参数变化对系统性能、系统根轨迹、系统阶跃响应影响的规律。
具体实验容如下：1、比例（P）控制，设计参数Kp 使得系统处于过阻尼、临界阻尼、欠阻尼三种状态，并在根轨迹图上选择三种阻尼情况的Kp 值，同时绘制对应的阶跃响应曲线，确定三种情况下系统性能指标随参数Kp 的变化情况。
总结比例（P）控制的规律。
2、比例积分（PI）控制，设计参数Kp、Ki 使得由控制器引入的开环零点分别处于：1）被控对象两个极点的左侧；2）被控对象两个极点之间；3）被控对象两个极点的右侧（不进入右半平面）。
分别绘制三种情况下的根轨迹图，在根轨迹图上确定主导极点及控制器的相应参数；通过绘制对应的系统阶跃响应曲线，确定三种情况下系统性能指标随参数Kp 和Ki 的变化情况。
总结比例积分（PI）控制的规律。
3、比例微分（PD）控制，设计参数Kp、Kd 使得由控制器引入的开环零点分别处于：1）被控对象两个极点的左侧；2）被控对象两个极点之间；66 3）被控对象两个极点的右侧（不进入右半平面）。
分别绘制三种情况下的根轨迹图，在根轨迹图上确定控制器的相应参数；通过绘制对应的系统阶跃响应曲线，确定三种情况下系统性能指标随参数Kp 和Kd 的变化情况。

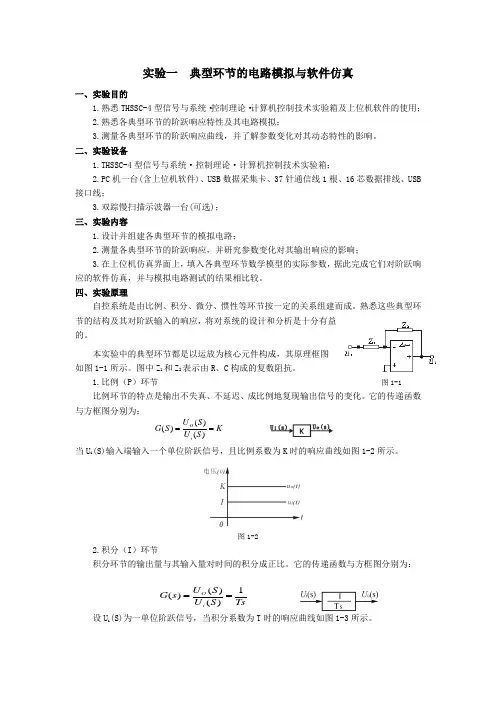

实验一 典型环节的电路模拟与软件仿真一、实验目的1.熟悉THSSC-4型信号与系统·控制理论·计算机控制技术实验箱及上位机软件的使用；2.熟悉各典型环节的阶跃响应特性及其电路模拟；3.测量各典型环节的阶跃响应曲线，并了解参数变化对其动态特性的影响。
二、实验设备1.THSSC-4型信号与系统·控制理论·计算机控制技术实验箱；2.PC 机一台(含上位机软件)、USB 数据采集卡、37针通信线1根、16芯数据排线、USB 接口线；3.双踪慢扫描示波器一台(可选)； 三、实验内容1.设计并组建各典型环节的模拟电路；2.测量各典型环节的阶跃响应，并研究参数变化对其输出响应的影响；3.在上位机仿真界面上，填入各典型环节数学模型的实际参数，据此完成它们对阶跃响应的软件仿真，并与模拟电路测试的结果相比较。
四、实验原理自控系统是由比例、积分、微分、惯性等环节按一定的关系组建而成。
熟悉这些典型环节的结构及其对阶跃输入的响应，将对系统的设计和分析是十分有益的。
本实验中的典型环节都是以运放为核心元件构成，其原理框图 如图1-1所示。
图中Z 1和Z 2表示由R 、C 构成的复数阻抗。
1.比例（P ）环节 图1-1比例环节的特点是输出不失真、不延迟、成比例地复现输出信号的变化。
它的传递函数与方框图分别为：K S U S U S G i O ==)()()(当U i (S)输入端输入一个单位阶跃信号，且比例系数为K 时的响应曲线如图1-2所示。
图1-22.积分（I ）环节积分环节的输出量与其输入量对时间的积分成正比。
它的传递函数与方框图分别为：TsS U S U s G i O 1)()()(==设U i (S)为一单位阶跃信号，当积分系数为T 时的响应曲线如图1-3所示。
图1-33.比例积分(PI)环节比例积分环节的传递函数与方框图分别为：)11(11)()()(21211212CSR R R CS R R R CS R CS R S U S U s G i O +=+=+==其中T=R 2C ，K=R 2/R 1设U i (S)为一单位阶跃信号，图1-4示出了比例系数(K)为1、积分系数为T 时的PI 输出响应曲线。
《自动控制原理》控制系统的simulink仿真实验一、实验目的1.初步了解Matlab中Simulink的使用方法，熟悉simulink模块的操作和信号线的连接。
2.通过观察典型环节在单位阶跃信号作用下的动态特性，熟悉各种典型环节的响应曲线。
3.定性了解各参数变化对典型环节动态特性的影响。
二、实验仪器Matlab7.0 , 计算机三、实验原理Simulink是MATLAB中的一种可视化仿真工具。
Simulink是一个模块图环境，用于多域仿真以及基于模型的设计。
它支持系统设计、仿真、自动代码生成以及嵌入式系统的连续测试和验证。
四、实验内容及步骤1、建立仿真模型系统1.1 运行Matlab，在命令窗口“Command Window”下键入“Simulink”后回车，则打开相应的系统模型库；或者点击工具栏上的“Simulink”图标，进入系统仿真模型库，然后点击左上角“新文件”图标，打开模型编辑窗口。
1.2 调出模块在系统仿真模型库中，把要求的模块都放置在模型编辑窗口里面。
从信号源模块包(Sources)中拖出1个阶跃信号(step)和1个白噪声信号发生器(band-limited white noise)；从数学运算模块包(Math Operations)中拖出1个比例环节(gain)和1个加法器(sum)；从连续系统典型环节模块包(Continuous) 中拖出1个微分环(Derivative)和3个传函环节(transfer Fcn)；从信号与系统模块包(Signals Routing) 拖出1个汇流排(mux)；从输出模块包(Sinks)中拖出1个示波器(scope)；所有模块都放置在模型编辑窗口里面。
1.3 模块参数设置（鼠标左键双击各典型环节，则可进行参数设置）双击打开白噪声信号发生器，设定功率(Noise power)为0.0001，采样时间(Sample time)为0.05。
打开比例环节，设定比例增益为2；打开3个传函环节(transfer Fcn)，通过参数设定，分别构成积分、惯性和二阶环节。
一、实验目的1. 熟悉MATLAB/Simulink仿真软件的基本操作。
2. 学习控制系统模型的建立与仿真方法。
3. 通过仿真分析，验证理论知识，加深对自动控制原理的理解。
4. 掌握控制系统性能指标的计算方法。
二、实验内容本次实验主要分为两个部分：线性连续控制系统仿真和非线性环节控制系统仿真。
1. 线性连续控制系统仿真（1）系统模型建立根据题目要求，我们建立了两个线性连续控制系统的模型。
第一个系统为典型的二阶系统，其开环传递函数为：\[ G(s) = \frac{1}{(s+1)(s+2)} \]第二个系统为具有迟滞环节的系统，其开环传递函数为：\[ G(s) = \frac{1}{(s+1)(s+2)(s+3)} \]（2）仿真与分析（a）阶跃响应仿真我们对两个系统分别进行了阶跃响应仿真，并记录了仿真结果。
（b）频率响应仿真我们对两个系统分别进行了频率响应仿真，并记录了仿真结果。
（3）性能指标计算根据仿真结果，我们计算了两个系统的性能指标，包括上升时间、超调量、调节时间等。
2. 非线性环节控制系统仿真（1）系统模型建立根据题目要求，我们建立了一个具有饱和死区特性的非线性环节控制系统模型。
其传递函数为：\[ W_k(s) = \begin{cases}1 & |s| < 1 \\0 & |s| \geq 1\end{cases} \]（2）仿真与分析（a）阶跃响应仿真我们对非线性环节控制系统进行了阶跃响应仿真，并记录了仿真结果。
（b）相轨迹曲线绘制根据仿真结果，我们绘制了四条相轨迹曲线，以分析非线性环节对系统性能的影响。
三、实验结果与分析1. 线性连续控制系统仿真（a）阶跃响应仿真结果表明，两个系统的性能指标均满足设计要求。
（b）频率响应仿真结果表明，两个系统的幅频特性和相频特性均符合预期。
2. 非线性环节控制系统仿真（a）阶跃响应仿真结果表明，非线性环节对系统的性能产生了一定的影响，导致系统响应时间延长。
