液压基本回路

液压基本回路被广泛应用于模具制造行业，提供高效的模压力和精确的模具控制。
3 汽车制造
汽车制造领域使用液压基本回路来提供制动力、悬挂系统和其他关键部件的控制。
总结与回顾
液压基本回路是液压系统的核心，通过合理的设计和应用，能够实现强大的 动力和精确的控制，广泛应用于各个领域。
பைடு நூலகம்
2
方向控制
液压阀可以控制液体流向，使液压系统中的液体按照需要的方向流动。
3
流量控制
液压阀还可以控制液体的流量，实现对系统中液体流速的调节。
液压油箱
液压油箱是液压系统中的储存与冷却设备，能够保持液压油的温度和质量， 以确保液压系统的正常运行。
常见的液压基本回路
单向回路 简单回路
双向回路 复杂回路
实例演示：液压基本回路的工作原理
液压缸
直线运动
液压缸将液压能转换为机械能，实现直线运动，用于推动、举升、夹持等动作。
自锁性能
液压缸具有良好的自锁性能，使得即使在没有外部动力的情况下，也能保持稳定的位置。
结构简单
液压缸的结构相对简单，体积小巧，重量轻，易于安装和维护。
液压阀
1
压力控制
液压阀控制液压系统中的压力，确保系统的安全与稳定运行。

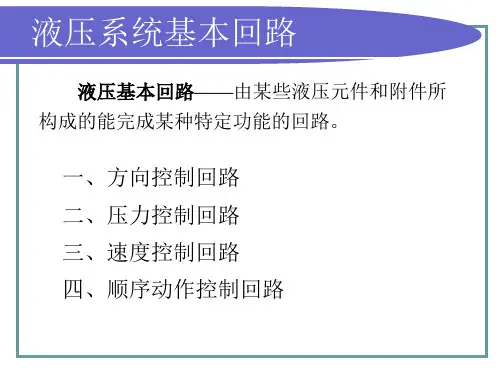

液压基本回路详解
液压基本回路的定义，液压系统的基本组成部分，工作原理，常见的回路类 型，以及使用和应用领域。
液压泵
液压泵是液压系统的关键组成部分之一，负责将液体从油箱抽入系统，并为液压系统提供所需的 压力。
液压马达
转动力源
液压马达将液压能转换为机械能，驱动各种设 备和机械的旋转运动。
应用广泛
液压马达被广泛应用于工程机械、农业设备、 汽车制造等领域，提供强大的动力。

采用二位四通电磁换向阀的换向回路
采用三位四通手动换向阀的换向回路
2．锁紧回路
采用O型中位机能三位四通电磁换向阀的锁紧回路

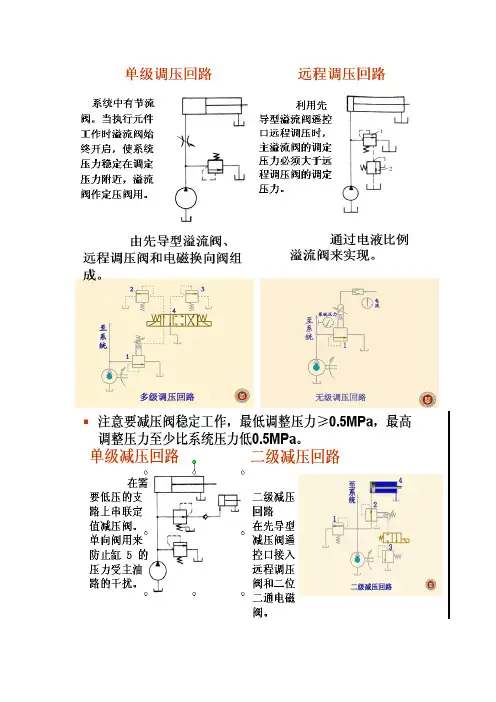

利用压力控制阀来调节系统或系统某一部分的压力 的回路。压力控制回路可以实现调压、减压、增压、卸 荷等功能。 1．调压回路 2．减压回路 3．增压回路 4．卸荷回路
二、数控车床液压系统
图14－77 －
本章小结
1．液压系统的基本原理和液压传动系统的组成。 2．液压系统的流量和压力的有关概念和相关计算。 3．液压泵的类型及工作原理。 4．液压缸的常见类型及特点，运动速度及输出推力的 计算，结构上的特点。 5．液压控制阀的功用、种类、工作原理及特点。 6．液压辅助元件的种类及其工作原理、特点。 7．方向控制回路中换向回路和锁紧回路的应用，简单 的方向控制回路。 8．压力控制回路中调压、减压、增压、卸荷等功能的 应用，简单的方向控制回路。
进油节流调速回路
将节流阀串联在液压泵与液压缸之间。 泵输出的油液一部分经 节流阀进入液压缸的工作腔， 泵多余的油液经溢流阀流回 油箱。由于溢流阀有溢流， 泵的出口压力pB保持恒定。 调节节流阀通流截面积，即 可改变通过节流阀的流量， 从而调节液压缸的运动速度。
回油节流调速回路
将节流阀串接在液压缸与油箱之间。 调节节流阀流通面积， 可以改变从液压缸流回油箱 的流量，从而调节液压缸运 动速度。
液压缸差动连接速度换接回路
利用液压缸差动连接获得快速运动的回路。
液压缸差动连接时，当相同流量 进入液压缸时，其速度提高。图示用 一个二位三通电磁换向阀来控制快慢 速度的转换。
短接流量阀速度换接回路
采用短接流量阀获得快慢速运动的回路 。 图示为二位二通电磁换向阀 左位工作，回路回油节流，液压 缸慢速向左运动。当二位二通电 磁 换向阀右位工作时（电磁铁通 电），流量阀（调速阀）被短接， 回油直接流回油箱，速度由慢速 转换为快速。二位四通电磁换向 阀用于实现液压缸运动方向的转 换。

4.1节流调速回路
回油节流调整回路2
说明：采用双单向节流阀，双方向均可实 现回油节流调速。
2022/8/19
回油节流调整回路
4.1节流调速回路
回油节流调整回路3
说明：此回路为主回油路节 流调速，有局限性不能对执 行元件的双方向速度进行调 整。
回油节流调整回路
2022/8/19
4.1节流调速回路
旁路节流调速回路
说明：将泵的供油流量的一局部经旁 通流量控制阀放回油箱，从而调节进 入执行元件的流量。常用于速度较高、 载荷较大，负载变化较小的场合。但 其速度稳定性较低，不宜用在超越负 载的场合，效率较进(回〕油节流调速 回路高。
2022/8/19
2.5多泵并联供油液压源回路
多泵并联供油液压源回路
说明:多泵并联供油回路中泵的数量依据系统流量需要而确定，或根据长期 连续运转工况，要求液压系统设置备用泵，一旦发现故障及时启用备用泵或采用 ห้องสมุดไป่ตู้泵轮换工作制延长液压源使用和维护周期。各泵出口的溢流阀也可以采用电磁 溢流阀，使泵具有卸荷功能，各泵调定压力应该相同，单向阀可以起到使不工作 的泵不受压力油的作用，系统压力由主油路溢流阀设定，各泵口的溢流阀调定压 力要高于系统压力。
2022/8/19
3.2减压回路
、一级减压回路
一级减压回路
说明：在液压系统中，当某个支路所需要的工作压力低于油源设定的压力值时， 可采用一级减压回路。液压泵的最大工作压力由溢流阀1调定，液压缸3的工作 压力那么由减压阀2调定。一般情况，减压阀的调定压力要在0.5Mpa以上,但在 要低于溢流阀调定压力0.5Mpa以上,这样可使减压阀出口压力保持在一个稳定地 范围内。
速度稳定性要求较高时，应采用调整 阀。该回路效率代，功率损失大。

常见液压回路介绍液压只有形成回路，才能发挥作用： 常见的液压回油有 1. 差动回路 2. 节流回路 3. 闭式容积回路 4. 多泵回路 5. 多缸回路 6. 闭式控制回路1， 差动回路：功能：在必要的时候提高有油缸伸出速度，使设备动作速度加快一般回路 差动回路 一般回路：u= q /A A 即速度(dm/min)=流量(L/min)/活塞截面积 (dm²) 1L=1dm ³p A = F /A A 即压力pA （N/㎡）=负载力（N ）/活塞截面积（m²） 1Pa=1N/㎡ 差动回路：两腔都有压力，实际作业面积只是活塞杆截面积 u= q /A C 流量不变、，速度加快p A = F /A C 负载力不变，负载压力提高2、节流回路功能：通过控制流量来控制油缸速度进口节流出口节流旁路节流2.1 进口节流通过调节进口节流口面积，控制进入油缸的流量，最终控制油缸速度；2-1-1 进口节流 2-1-2 能量消耗 2-1-3 进口节流（恒压）能量消耗：液压功率=压力×流量（压强每升高5Mpa，液压温度上升约3°）图2-1-2图2-1-3，进入油缸流量qA与压差开方成正比，为保持恒定压力，增加溢流阀，成本最低，但会产生新的能耗，多余流量从溢流阀流出qY=qP-qA 溢流阀作为恒压阀2-1-4 能量消耗图2-1-5 采用恒压泵 图2-1-6 采用流量调节阀为减少能量损耗，用恒压泵实时调节泵输出流量，使输出流量几乎全部进入油缸，如超出油缸所需，减小泵排量。

图2-1-5采用流量调节阀，通过调节节流孔大小，实时控制压差，控制进入油缸流量 2.2 出口节流通过调节出口节流面积，限制油液流出，有杆腔有压力，油缸速度降低；图2-2-1 图2-2-2油缸速度与有杆腔流量qB 成正比，qB 由PB 和A 就决定，所以调节节流孔大小可以调节速度。

图2-2-3 图2-2-4 图2-2-5 以上原理同进口节流相似使用单向节流阀的进口节流回路：由于两腔面积不同，同样的速度时，进出流量不同，所以不同程度的节流。
