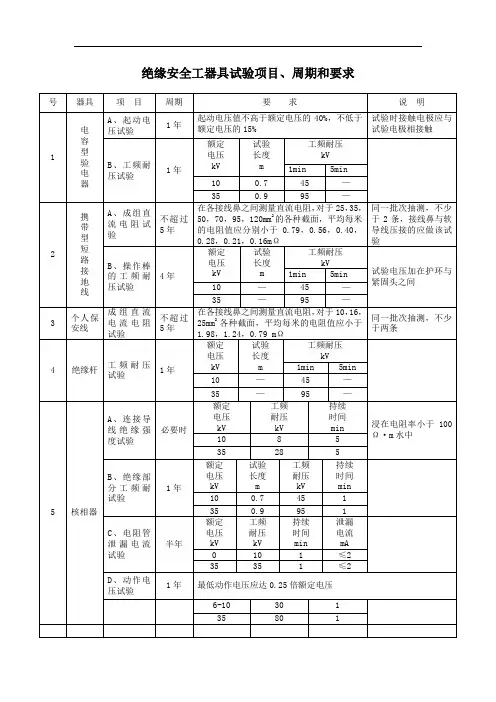

绝缘安全工器具试验项目、周期和要求矿用隔爆型PBG40-10（6）/(a、b、c)系列高压真空配电装置 BGP49-6（10）型工频耐压试验PJG-（50-630）/10 (6 )系列一、工频耐压试验：1、试验前，应将三相电压互感器、压敏电阻的高压引线从高压主回路中拆除，高压综合保护装置从插座上拔出。

2、高压主回路的相间，相对地、真空灭弧室的触头断口按下表施加相应电压，历时1min应无击穿与闪络现象。

电缆的试验二、电缆的绝缘电阻测量：对于1kV以下的电缆用1000v兆欧表，1kV以上的电缆用2500v兆欧表。

对护层有绝缘要求的电缆，可用500v兆欧表测量，10（6）kv的电缆一般不应低于100MΩ，1kv以下的电缆一般不应低于50MΩ。

三、10（6）kv电缆的直流耐压试验标准：1、10（6）kv油绝缘电缆的试验电压为电缆额定电压的5倍。

2、10（6）kv橡胶绝缘电缆、朔料绝缘电缆的试验电压为电缆额定电压的2.5倍。

试验持续时间为5min。

五、电缆的泄漏电流测量；一般应在直流耐压过程中于0.25、0.5、0.75倍试验电压下，各停留1min读取泄漏电流值，在1.0倍试验电压下应读取1min和5min泄漏电流值。

六、电缆的泄漏电流三相不平衡系数不能大于2。

对于泄漏电流小于10µA的10kv及以下电缆，不平衡系数不作规定。

本标准摘自«河南省用电单位电气设备检修规程»接地电阻测试1、接地网上任一保护接地测得电阻不得超过2Ω。

2、移动或手持式接地电阻不得超过1Ω。

3、变压器接地装置的接地电阻容量在100kvA及以上的不大于4Ω，100kvA以下时不大于10Ω。

4、避雷器接地电阻不得大于10Ω。

5、主接地极设置在水仓内，各设一块，面积不小于0.75m²、厚度不小于5mm的耐腐蚀钢板制成。

6、连接主接地极的接地母线，应采用截面不小于50mm²的铜线或截面积不小于100mm²的镀锌铁线、或厚度不小于4mm截面积不小于100mm²的扁铁。

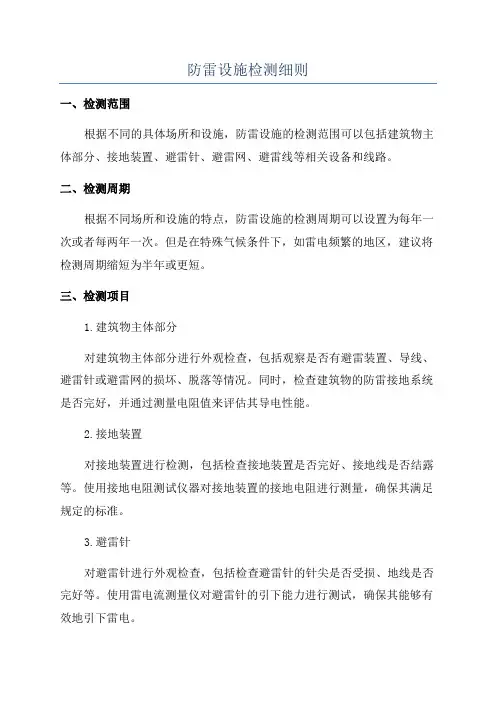

防雷设施检测细则一、检测范围根据不同的具体场所和设施，防雷设施的检测范围可以包括建筑物主体部分、接地装置、避雷针、避雷网、避雷线等相关设备和线路。

二、检测周期根据不同场所和设施的特点，防雷设施的检测周期可以设置为每年一次或者每两年一次。

但是在特殊气候条件下，如雷电频繁的地区，建议将检测周期缩短为半年或更短。

三、检测项目1.建筑物主体部分对建筑物主体部分进行外观检查，包括观察是否有避雷装置、导线、避雷针或避雷网的损坏、脱落等情况。

同时，检查建筑物的防雷接地系统是否完好，并通过测量电阻值来评估其导电性能。

2.接地装置对接地装置进行检测，包括检查接地装置是否完好、接地线是否结露等。

使用接地电阻测试仪器对接地装置的接地电阻进行测量，确保其满足规定的标准。

3.避雷针对避雷针进行外观检查，包括检查避雷针的针尖是否受损、地线是否完好等。

使用雷电流测量仪对避雷针的引下能力进行测试，确保其能够有效地引下雷电。

4.避雷网和避雷线对避雷网和避雷线进行外观检查，包括检查是否有断裂、脱落等情况。

使用高压测试仪对避雷网和避雷线的绝缘电阻进行测试，以评估其是否存在问题。

四、检测步骤1.准备检测设备和工具，包括电阻测试仪、雷电流测量仪、高压测试仪等。

2.对建筑物主体部分进行外观检查，记录损坏的地方。

3.对接地装置进行检测，使用电阻测试仪进行接地电阻的测量。

4.对避雷针进行外观检查，记录其是否有损坏的地方。

使用雷电流测量仪进行引下能力的测试。

5.对避雷网和避雷线进行外观检查，记录其是否有断裂、脱落等情况。

使用高压测试仪进行绝缘电阻的测试。

6.根据检测结果评估防雷设施的可靠性和有效性。

7.根据评估结果提出改进建议，如修复损坏的设施、更换老化的部件等。

8.准备检测报告，记录检测的结果和建议。

五、检测记录和报告对每次防雷设施检测的结果进行详细记录，包括检测的日期、检测的项目、测试结果等。

根据检测结果撰写检测报告，其中应包括防雷设施的整体评估和改进建议。

避雷器的试验方法及标准避雷器是在电力系统中广泛使用的保护装置，避雷器连接在线缆和大地之间，通常与被保护设备并联。

避雷器可以有效地保护电气系统和各种设备，一旦出现不正常电压，避雷器将发生动作，起到保护作用。

当电气设备在正常工作电压下运行时，避雷器不会产生作用，对地面来说视为断路。

一旦出现高电压，且危及被保护设备绝缘时，避雷器立即动作，将高电压冲击电流导向大地，从而限制电压幅值，保护电气系统和设备绝缘。

当过电压消失后，避雷器迅速恢复原状，使电气设备正常工作。

因此，避雷器的主要作用是通过并联放电间隙或非线性电阻的作用，对入侵流动波进行削幅，降低被保护设备所受过电压值，从而起到保护电力系统和设备的作用。

另外，避雷器不仅可用来防护雷电产生的高电压，也可用来防护操作过电压。

所以说，避雷器是电力系统中不可或缺的保护装置，其重要性是不言而喻的，其能否正常的投入使用就需要对其进行必要的检查和试验来确定，现就避雷器的试验方法，项目和标准进行进一步的讲解。

一避雷器绝缘电阻的测定对阀式避雷器测量绝缘电阻，应使用2500V兆欧表，对无并联电阻的阀式避雷器测量绝缘电阻，主要是检查内部元件有无受潮情况，对于无并联电阻的阀式避雷器测量绝缘电阻，主要是检查其内部元件的通断情况，因此测出的绝缘电阻与避雷器的型号有关。

没有并联电阻的避雷器，如FS型避雷器的绝缘电阻，要求在交接时应大于2500兆欧，运行中应大于2000兆欧，有并联电阻的避雷器，如FZ.FCZ 和FCD避雷器的绝缘电阻，没有规定明确的标准，但测的值与前一次或同型号的测量数据相比，应没有显著的变化。

阀式避雷器的绝缘电阻的显著降低，说明避雷器密封不良，内部元件已经受潮。

；有并联电阻的避雷器绝缘电阻明显增高，说明避雷器内部的并联电阻可能发生断裂，开焊以及老化变质。

测量阀式避雷器的绝缘电阻时还应注意以下几点。

1、要在测量前将避雷器的表面擦拭干净，以防止表面的潮气、尘垢和污秽等影响测量的准确性。

10kv避雷器试验项目及标准避雷器是一种用于防止电力系统中的过电压损坏的保护设备。

10kv避雷器试验项目及标准是评估和验证10kv避雷器性能和可靠性的关键步骤。

本文将详细介绍10kv避雷器试验的项目和标准。

一、外观检查在进行10kv避雷器试验之前，首先需要对避雷器的外观进行检查。

外观检查主要包括外壳是否完好，引线是否接触良好以及是否存在损坏或松动的零部件等。

外观检查是确保避雷器可靠性的前提，应该严格按照国家标准进行操作。

二、绝缘电阻试验绝缘电阻试验是评估10kv避雷器的绝缘性能的重要指标。

试验应在干燥的环境中进行，并确保试验电压与额定电压相对应。

试验过程中，应用直流电压施加在避雷器的引信与外壳之间，测量引信与外壳之间的绝缘电阻。

绝缘电阻应满足国家相关标准的要求。

三、放电电压试验放电电压试验用于评估10kv避雷器的放电能力以及放电过程中的电压变化情况。

试验应在有经验的技术人员指导下进行，确保测试环境符合标准要求。

试验过程中，避雷器应通过直流电源进行预充电，然后施加交流电压进行放电试验。

放电电压试验应按照国家标准进行操作，并记录放电电压与时间的变化曲线。

四、残流试验残流试验用于评估10kv避雷器在放电过程中的电流变化情况。

试验应在安全可靠的环境下进行，并根据国家标准进行操作。

试验过程中，避雷器应通过直流电压进行预充电，并施加交流电压进行放电试验。

在试验过程中，记录残流电流与时间的变化曲线，并确保其在规定范围内。

五、雷电冲击试验雷电冲击试验是评估10kv避雷器的抗雷电冲击能力的重要指标。

试验前应查询相关标准要求，并在指定设备的保护下进行，确保其安全可靠。

试验过程中，根据标准要求施加不同冲击电压，然后观察避雷器的响应情况。

雷电冲击试验应根据不同类型的避雷器选择不同的试验方式，并进行合理记录和分析。

通过以上几个试验项目，可以全面评估10kv避雷器的性能和可靠性。

在进行试验之前，应仔细研读相关标准，确保操作符合要求。

氧化锌避雷器试验项目及标准
氧化锌避雷器试验项目：
1.安装试验：对氧化锌避雷器的安装位置、接线方式、接地条件等进
行检查。

2.直流参考电压测试：应用直流电压进行测试，测试电压通常是
1.05倍的额定电压，测试时间为30分钟。

3.直流持续工作电压测试：应用直流电压进行测试，测试电压为额定
电压，测试时间为30分钟。

4.直流击穿电压测试：应用直流电压进行测试，测试电压为1.3倍的
额定电压，测试过程中逐渐增加电压，直到发生击穿为止。

5.直流氧化激活测试：将氧化锌避雷器加入一定量的直流电流，使其
氧化激活。

6.交流工频放电电压测试：应用交流电压进行测试，测试电压为额定
电压，测试时间为1分钟。

氧化锌避雷器试验标准：
1.GB11032-2000《氧化锌避雷器》。

2.GB/T16927.1-1997《高压测试技术第1部分：一般测试方法》。

3.DL/T805-2004《高压电力设备绝缘试验导则》。

4.IEC60099-4《电力系统中的避雷器第4部分：氧化锌避雷器》。

以上标准主要包括氧化锌避雷器的性能检验、试验方法、技术要求等。

35kv金属氧化物避雷器试验标准35kV金属氧化物避雷器试验标准是指对35kV电力系统中使用的金属氧化物避雷器进行试验的一套规范。

金属氧化物避雷器是用于保护电力设备、线路免受雷电冲击的重要设备，通过对其进行试验可以验证其质量和性能的可靠性，确保其能够正常工作并保护电力系统的安全运行。

以下是35kV金属氧化物避雷器试验标准的详细内容：1.试验目的：明确35kV金属氧化物避雷器试验的目的，即验证其绝缘性能、耐电压能力、动击特性等方面的指标，确保其符合相关标准和技术要求。

2.试验对象：确定参加试验的35kV金属氧化物避雷器的型号、规格、技术要求等信息。

3.试验条件：规定试验的环境条件，包括温度、湿度、气压等。

4.试验设备：列举试验所需的设备、仪器和测量工具，如高压发生器、耐压试验装置、冲击试验装置等。

5.试验方法：(1)绝缘性能试验：对试验样品的绝缘电阻、介质损耗因数等进行测量，评估其绝缘性能是否合格。

(2)耐电压试验：按照规定的试验电压对试验样品进行耐压测试，评估其耐压能力是否合格。

(3)动击试验：利用冲击试验装置对试验样品进行冲击试验，观察其外观是否受损、内部结构是否完好，并检查其保护功能是否正常。

(4)其他试验：根据需要，还可进行其他试验，如避雷器跌落试验、低温试验等。

6.试验结果评定：对试验数据进行分析、计算和记录，评定试验结果是否合格。

7.试验报告：撰写试验报告，记录试验过程、试验结果、评定结论等内容，并附上试验数据和结果图表。

8.试验的安全注意事项：强调试验过程中的安全注意事项，确保试验人员和设备的安全。

通过以上的试验标准，可以全面评估35kV金属氧化物避雷器的性能和可靠性，为电力系统的安全运行提供保障。

同时，也为相关行业制定金属氧化物避雷器的质量标准和使用规范提供了参考。

本标准的执行将有利于提高金属氧化物避雷器的质量水平，推动电力系统的安全稳定运行。

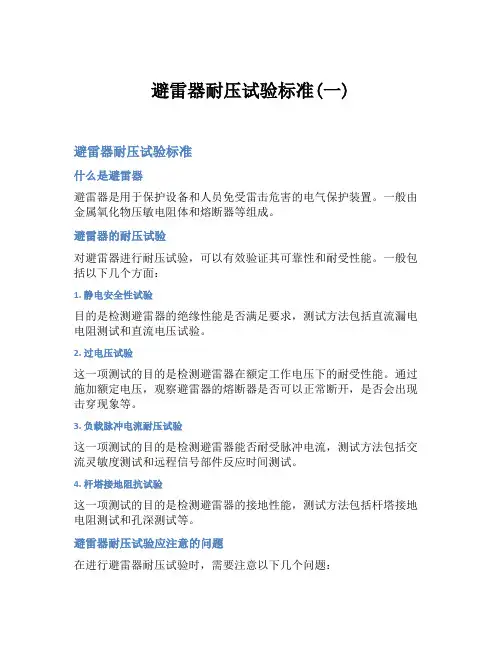

避雷器耐压试验标准(一)避雷器耐压试验标准什么是避雷器避雷器是用于保护设备和人员免受雷击危害的电气保护装置。

一般由金属氧化物压敏电阻体和熔断器等组成。

避雷器的耐压试验对避雷器进行耐压试验，可以有效验证其可靠性和耐受性能。

一般包括以下几个方面：1. 静电安全性试验目的是检测避雷器的绝缘性能是否满足要求，测试方法包括直流漏电电阻测试和直流电压试验。

2. 过电压试验这一项测试的目的是检测避雷器在额定工作电压下的耐受性能。

通过施加额定电压，观察避雷器的熔断器是否可以正常断开，是否会出现击穿现象等。

3. 负载脉冲电流耐压试验这一项测试的目的是检测避雷器能否耐受脉冲电流，测试方法包括交流灵敏度测试和远程信号部件反应时间测试。

4. 杆塔接地阻抗试验这一项测试的目的是检测避雷器的接地性能，测试方法包括杆塔接地电阻测试和孔深测试等。

避雷器耐压试验应注意的问题在进行避雷器耐压试验时，需要注意以下几个问题：•按照标准进行测试，确保测试结果的准确性和可靠性；•测试前应检查测试设备是否正常，测试人员是否熟练掌握测试方法；•在进行高压测试时，为保障测试人员的安全，应戴好绝缘手套和防护帽等防护用品；•在测试中，应仔细记录测试结果和异常情况，并及时处理。

结论避雷器耐压试验对于保证避雷器的可靠性和安全性具有重要作用。

在进行测试时，应遵循相关标准和注意事项，确保测试结果的可靠性和安全性。

补充说明为保证避雷器的安全性，在进行耐压试验时还应注意以下问题：•避雷器的耐压试验周期一般为两年，若在使用过程中遇到大雷击或其他异常情况，应及时进行检测；•避雷器使用年限一般为10年，超过该年限应及时更换；•避雷器在使用过程中应定期检查，发现问题应及时处理，避免因未及时处理导致事故发生。

避雷器的耐压试验是避免雷击事故的重要措施之一。

在实际应用中，避雷器的可靠性和安全性对于保障电力设备和人员的安全具有至关重要的意义。

因此，在进行避雷器耐压试验时，应认真遵守相关标准和注意事项，确保测试过程的安全和结果的可靠性。

金属氧化物避雷器的试验项目、周期和要求金属氧化物避雷器的试验项目、周期和要求表 40 金属氧化物避雷器的试验项目、周期和要求序号项目周期要求说明1绝缘电阻1)发电厂、变电所避雷器每年雷雨季节前2)必要时1)35kV以上，不低于2500MΩ2)35kV及以下，不低于1000MΩ采用2500V及以上兆欧表2直流1mA电压(U1mA)及0.75U1mA下的泄漏电流1)发电厂、变电所避雷器每年雷雨季前2)必要时1)不得低于GB11032规定值2) U1mA实测值与初始值或制造厂规定值比较，变化不应大于±5%3)0.75U1mA下的泄漏电流不应大于50μA1)要记录试验时的环境温度和相对湿度2)测量电流的导线应使用屏蔽线3)初始值系指交接试验或投产试验时的测量值3运行电压下的交流泄漏电流1)新投运的110kV及以上者投运3个月后测量1次；以后每半年1次；运行1年后，每年雷雨季节前1次2)必要时测量运行电压下的全电流、阻性电流或功率损耗，测量值与初始值比较，有明显变化时应加强监测，当阻性电流增加1倍时，应停电检查应记录测量时的环境温度、相对湿度和运行电压。
