小型桥梁施工组织设计(投标书)

  • 格式：doc
  • 大小：674.00 KB
  • 文档页数：55

目录一、投标书.............................................................. １二、授权委托书2ﻩ三、投标报价汇总表3ﻩ四、投标书附表4ﻩ五、计划投入的主要施工机械设备表 (5)六、主要施工人员表6ﻩ七、工程量清单报价表 (7)八、资格审查证明材料 (8)九、施工组织设计........................................................ ９1.总体概述:施工组织总体设想、方案针对性及施工段划分 (9)1．1编制范围、依据和原则9ﻩ1．２工程概况９ﻩ１．3施工总体设想.................................................. １2 1．4方案针对性12ﻩ1.５施工段划分 (13)１.6管理目标....................................................... 1３2．施工现场平面布置和临时设施、临时道路布置 (15)２.1施工现场平面布置............................................... 1５2．2临时设施、临时道路布置１7ﻩ３.施工进度计划和各阶段进度的保证措施 (18)3.1施工进度计划 (18)3.2工期保证体系.................................................... 1８3.３工期保证组织１8ﻩ3.4确保工期的措施２1ﻩ4.各分部分项工程的施工方案及质量保证措施 (27)４.1施工准备27ﻩ4．2施工测量２7ﻩ４．3钻孔桩施工２7ﻩ４.４盖梁施工30ﻩ4.5空心板梁施工３0ﻩ４.6附属结构施工３０ﻩ４．7质量保证措施3２ﻩ５．安全文明施工及环境保护措施 ....................................... 3５5.1安全保证措施.................................................... 3５5.2文明施工措施36ﻩ5.３防治污染环境保护３7ﻩ5.4降低噪音环境保护 (37)6.项目管理班子的人员配备、素质及管理经验39ﻩ6.1项目管理班子39ﻩ6.２人员及各部门职责 (39)6．3施工作业区段及任务的划分....................................... ４1 ６.４项目班子人员素质及经验４1ﻩ７．劳动力、机械设备和材料投入计划 (42)7.1劳动力投入计划４2ﻩ7.2机械设备投入计划 (45)7.３材料投入计划46ﻩ8.关键施工技术、工艺及工程项目实施的重点、难点和解决方案4９ﻩ8.1筑岛围堰施工49ﻩ8.2空心板梁预制及架设 (49)9.冬雨季施工、已有设施、管线的加固、保护等特殊情况下的施工措施53ﻩ9.１冬季施工措施５3ﻩ９.2雨季施工措施5５ﻩ9.3已有堤坝的加固情况下的施工措施55ﻩ９.４地下管线和地上地下设施保护加固措施............................. 5５10．新技术、新产品、新工艺、新材料应用 (57)1０.1新工艺、新技术的应用５７ﻩ10.2先进机械、仪器设备应用 (57)1０.3计算机辅助管理及网络技术 (57)１1.项目部人员到位保证措施58ﻩ1１．1满足招标文件对项目经理和施工管理人员的要求................... 5８11．2实施项目部考勤制度58ﻩ11．3项目部主要人员变更审批制度 (58)一、投标书:(一)根据已收到的工程的招标文件,遵照《中华人民共和国招标投标法》、建设部《房屋建筑和市政基础设施工程施工招标投标管理办法》及相关规定,我单位经考察现场和研究招标文件后，愿以人民币(大写)的总价,按招标文件的要求承包本次招标范围内的全部工程。

(二)我单位保证在收到贵单位发出的书面开工令后立即开工，并在(日历)天内竣工。

(三)我单位保证本工程质量达到。

（四)贵单位的招标文件、中标通知书和本投标文件将构成约束我们双方的合同。

投标人(盖法人章)：法定代表人或代理人（盖章）：日期: 年月日ﻬ二、授权委托书本授权委托书声明：我 (姓名)系(投标人名称)的法定代表人，现授权委托(单位名称）(姓名)为我单位的合法代理人，以本公司的名义参加(招标人名称）的工程的投标。

代理人所签署的一切文件和处理与之有关的一切事务，我均予以承认。

代理人无转委权,特此委托。

代理人: ﻩ性别：ﻩ年龄：单位：（盖章）ﻩ部门: 职务：投标人：(盖法人章)法定代表人：日期: 年月日三、投标报价汇总表四、投标书附表五、计划投入的主要施工机械设备表ﻬ六、主要施工人员表七、工程量清单报价表八、资格审查证明材料九、施工组织设计1.总体概述：施工组织总体设想、方案针对性及施工段划分1．1编制范围、依据和原则1.１.１编制范围新西来桥改建工程。

1.１.2编制依据本施工组织设计是在对设计图纸详细阅读、仔细研究，并对施工场地周围情况进行充分、详细调查的基础上,针对该项目的施工特点，结合我方技术水平、施工人员及装备情况编制而成。

主要编制依据如下:(1)新西来桥改建工程招标文件及补疑文件；（2）新西来桥改建工程施工图；(3）工地现场勘察所得资料；（４)相关规范及标准。

１.1.3编制原则（１)符合业主招标文件质量、工期要求，严格执行招标文件技术规范及相应的各种最新规范要求。

(2)遵循与设计、规范和验标保持一致的原则；坚持技术先进性、施组优化性、经济适用性相结合的原则。

（3)从工程的全局出发,考虑影响施工的各种客观条件，遵循工程施工的客观规律,针对该项目的结构特点、工期特点、水文地质条件等,在确保质量、工期的前提下制定安全可行、易于施工控制的技术方案和技术措施。

围绕关键线路，科学合理安排工程进度,组织劳动力、机械设备、材料、构件及半成品的供应;统筹规划和修建临时设施以方便施工。

1.2工程概况1.2．１项目概况新西来桥改建工程为川心港桥梁工程,川心港桥梁位于西来桥镇川心港与幸福北路交接处,跨径1０米+10米+10米,桥面宽度12.7米，两边各设３5厘米人行道栏杆。

本标段施工主要包括川心港桥基础、下部结构、上部结构（含桥面铺装)及锥坡防护。

1．２.2主要技术标准（１)桥梁宽度：服从永和村复垦道路横断面布置，车行道宽度１0.５米。

（2）桥面横坡：车行道双向横坡1.５%。

（3)设计荷载:公路－IＩ级荷载。

(４)桥下通航等级：无。

（5）地震烈度：按7度设防。

(6)桥面高程为吴淞7．85m。

1．２.3本标段工程内容及主要工程量1.2.3．1上部结构标准跨径１０米3跨，采用装配式钢筋混凝土空心板,分中板和边板,可在预制场预制,用大平板车运至现场后,吊装就位。

预制板顶面混凝土要按施工规范要求进行凿毛处理,应凿除处理层混凝土表面的水泥砂浆和松弱层，经凿毛处理的混凝土面，应用水冲洗干净,不留积水，按施工缝处理，在浇筑次层混凝土前，应铺一层Ｍ10水泥砂浆,使铰缝、桥面铺装与预制空心板整体受力。

1.2.3.２下部结构由于东、西桥台所处地质情况差不多，则桥台采用了同样的基础形式。

采用单排钻孔灌注桩,桩径120cm。

桥墩亦采用单排钻孔灌注桩,桩径130cm。

1.２.3．３桥面排水桥面泄水孔采用ｕPVCΦ10cｍ管,在市场上购置。

间距4米,单件1．2米长。

１．2.4施工建设条件1.２.4.1工程地质本场区勘察深度范围内土体可分为下述几层,现描述如下：①素填土：主要为江滩耕作土，灰褐色,灰色,湿~饱和,软~流塑，层厚0.4~3.5米。

②淤泥质粉质粘土:深灰色,灰色,流塑~软塑,具微层理，无摇震反应。

干强度中等，韧性中等,切面尚光滑。

场区普遍分布,系中偏高压缩性土,为潮湿类土,层厚3.４～8.5米,层顶埋深０．4～3.５米。

③层粉砂:为青灰色,饱和,稍密~中密，主要成份为长石、石灰,局部夹粉土,场区普遍分布,层厚1.０～6．5米,层顶埋深4.1~9．6米。

④层淤泥粉质粘土:深灰色,饱和,流塑，夹粉砂薄层,钻进中有少量CH4气体逸出，含有机质成份。

无光泽,摇震反应中等,干强度低，韧性低。

场区普遍分布。

系高压缩性土，为过潮湿类型土，层厚0.9～5.5米，层顶埋深6.5~１5.５米。

⑤粉细砂:青灰色,饱和，稍密~中密，主要成份为长石、石英砂质,夹薄层粉土,摇振反应中等,场区普遍分布,系中压缩性土,层厚４.8～10．0米，层顶深度１0．5～19.8米。

⑥层粉砂夹粉土:青灰色,松散，砂质成份为长石、石英，场区普遍分布，层厚0.8~3．2米，层顶深度１７．8~25.０米。

⑦细砂:青灰色，饱和,中密～密实,砂质成份为长石、石英，工程性质好，中偏低压缩性,场区普遍分布,本层未揭穿，层顶深度20.１～27.6米。

1.2.4.2水电施工条件本标段施工用水、用电已通。

1.２．4．3场地施工条件施工场地拆迁及平整已完毕；场外道路已通。

1.3施工总体设想1．3．1施工组织方式及管理模式按流水施工作业法组织为主，辅以平行施工作业法组织施工。

管理模式：实施项目经理负责制；项目经理部按项目法施工原理组建;明确公司和公司各部室与项目经理部的责任关系;实行三级管理二级核算;项目经理部所有人员都与现任公司的各项工作脱钩,确保参与此工程建设的人员均为专职人员。

1.3．２现场组织机构为实现管理目标，同时便于对内管理、对外协调，在现场成立“新西来桥改建工程目经理部”,项目经理全权负责本工程项目的组织、实施管理，项目部下设施工作业队。

详见“现场组织机构图”。

项目组织机构框图１．4方案针对性1.4.1土方工程施工本标段主要土方工程为桥台土方开挖。

采用长臂反铲挖掘机开挖土方，把它们堆放在指定的地方,由自卸汽车运到场外。

并重新利用推土机推筑；铺浆法砌筑浆砌块石。

1．4.2桥梁基础及下部结构施工本桥为钻孔桩，桩长约３3.5m,根据桥址处地质情况，钻孔桩主要穿越粉砂层及粉质粘土,选择回旋钻机投入施工。

川心港桥中间两个墩位于水中，采用填土筑岛作钻孔桩施工平台;其余墩基础为岸上施工，平整场地即可施钻。

本标段采用桥墩为桩柱一体式墩,即立柱与钻孔桩一起施工；后续施工盖梁,场地处理后采用满堂支架现浇施工。

１.4.3桥梁上部结构施工预制空心板梁采用预制场内预制，梁场内设一组33ｍ长线张拉台座，空心板采用平板车运输至施工现场;最大吊重11．21t，采用１台３0t汽车吊机架设。

1.5施工段划分针对本标段施工工程量,按施工项目划分施工段并设立相应施工队，除综合施工队外将工程分为3个施工段。

分别为土方平整施工队、基础及下部结构施工作业队、上部结构施工作业队。

合集下载

市政桥梁工程施工组织设计投标文件

市政桥梁工程施工组织设计投标文件

市政桥梁工程施工组织设计投标文件1. 项目背景本项目是一项市政桥梁工程施工项目，旨在构建连接两侧城市的桥梁以改善交通状况和方便市民出行。

2. 项目目标本项目的目标是按时、按质完成市政桥梁工程施工，确保该桥梁的安全性和可持续性，并满足交通运输需求。

3. 施工组织设计要求- 施工方案：根据现场实际情况，提供合理的施工方案，包括施工工序、施工方法、工程安全措施等。

- 施工组织设计图纸：提供详细的施工组织设计图纸，包括临时设施布置、施工时间计划、人员、设备和材料的安排等。

- 施工人员配备：合理安排施工人员，包括施工负责人、技术人员、监督人员等，确保工程施工质量和安全。

- 施工管理措施：提供有效的施工管理措施，包括施工现场安全管理、质量管理、进度控制等，保证施工进展顺利。

- 施工风险评估：对施工过程中可能出现的风险进行评估，并提供相应的应对措施，确保施工过程安全可控。

4. 服务范围及时间安排- 服务范围：本次投标文件要求提供市政桥梁工程施工组织设计，包括施工方案、组织设计图纸、人员配备、管理措施等。

- 时间安排：投标文件提交截止时间为XX年XX月XX日，施工组织设计完成时间为XX年XX月XX日。

5. 评标标准本次招标将按照以下标准评选中标人：- 技术方案的合理性和可行性；- 施工组织设计的详尽程度和可操作性；- 施工人员的经验和能力；- 施工管理措施的有效性和合理性；- 施工风险评估的全面性和可靠性。

6. 投标文件要求- 投标文件必须清晰、准确地呈现施工组织设计的相关内容；- 投标文件必须包括工作计划、设计图纸、人员配备表格、管理措施说明等；- 所有内容都必须以电子文档形式提交，并确保文件的保密性。

以上为本次市政桥梁工程施工组织设计投标文件的简要说明，详细内容请参阅附件。

谢谢您的关注和配合！。

小型桥梁施工组织设计方案

小型桥梁施工组织设计方案

小型桥梁施工组织设计方案经典文档小型桥梁施工组织设计方案高速公路小型桥梁施工组织设计XXXXXX项目经理部X年X月X日K155+933小桥施工组织设计一、工程概况该桥为单跨13m小桥，其上部构造由26片预制空心板组成，预制板之间用铰缝及整体化砼层使其形成整体共同受力；下部结构为钢筋砼薄壁桥台D120cm钻孔灌注桩基础组成，台顶与上部构造之间用固定锚栓连接，使台身做为上、下端支承的竖梁，承受台后土压力。

该桥设计荷载为：汽车——超20级，挂车——120；设计高程为中间带边缘处桥面高程，桥面横坡由台帽调整。

本桥处于半径R=2800m左转平曲线和半径R=3000m的竖直曲线上，设超高i=3%。

该桥桩基直径为120cm，为磨擦桩，桩长18m，共有桩12根。

二、进度计划该分部工程计划从2000年12月15日开工，于2001年5月15日完工，计划工期151天。

其施工进度图（横道图）如下：三、人员、机械设备、材料情况1、人员：该桥安排专职施工员2名，负责对该桥的质量和进度的监经典文档下载完可编辑复制经典文档督，并及时向项目部汇报工地的进展情况及艰巨；电工及修理工各1名，负责对工地的电和机器设备的正常运转提供保障；钻机操作手3名，保证钻机日夜施工。

劳动力视工程的进展逐渐增加至30人，以确保该分部工程按打算工期要求得以实现。

13、材料：贮料场堆积的材料已能满足该分部工程开工要求，随着工程进度的加快，其他的材料跟着进场，该分部工程现已准备材料如下：四、施工工艺一）桩基施工工艺1、施工准备准备工作主要有桩位测量放样，整理场地，布设道路或便道，设置供电、供水系统，制作和埋设护筒，泥浆备料、调制、沉淀、出渣和准备钻孔机具。

1）园地筹办钻机的工作平台的高度应考虑施工期间可能出现的高水位，并高出水位0.5~1.0米。

施工工作平台应按以下不同情况处理：（1）场地为旱地时，应平整场地，清除杂物，换除软土，夯打密实，2钻机底座不宜直接置于不坚实的填土上，以免产生不均匀沉降，该桥0#台、3#台为旱地，需平整出一块足够钻机施工的平台。

小型桥梁施工组织设计

小型桥梁施工组织设计

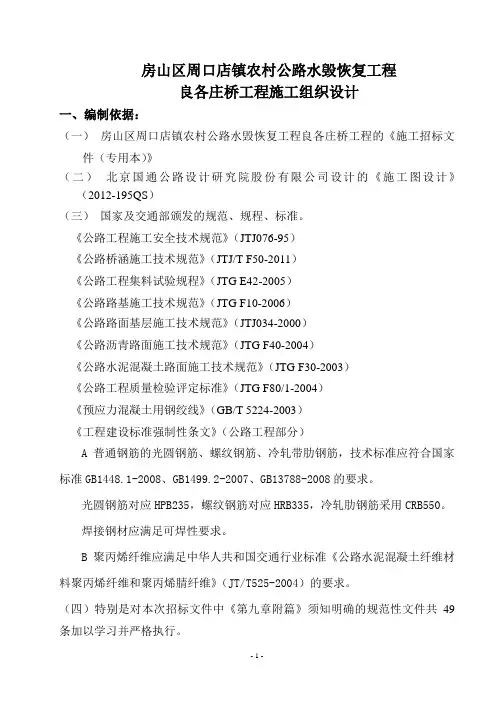

房山区周口店镇农村公路水毁恢复工程良各庄桥工程施工组织设计一、编制依据：（一）房山区周口店镇农村公路水毁恢复工程良各庄桥工程的《施工招标文件（专用本）》（二）北京国通公路设计研究院股份有限公司设计的《施工图设计》（2012-195QS）（三）国家及交通部颁发的规范、规程、标准。

《公路工程施工安全技术规范》（JTJ076-95）《公路桥涵施工技术规范》（JTJ/T F50-2011）《公路工程集料试验规程》（JTG E42-2005）《公路路基施工技术规范》（JTG F10-2006）《公路路面基层施工技术规范》（JTJ034-2000）《公路沥青路面施工技术规范》（JTG F40-2004）《公路水泥混凝土路面施工技术规范》（JTG F30-2003）《公路工程质量检验评定标准》（JTG F80/1-2004）《预应力混凝土用钢绞线》（GB/T 5224-2003）《工程建设标准强制性条文》（公路工程部分）A普通钢筋的光圆钢筋、螺纹钢筋、冷轧带肋钢筋，技术标准应符合国家标准GB1448.1-2008、GB1499.2-2007、GB13788-2008的要求。

光圆钢筋对应HPB235，螺纹钢筋对应HRB335，冷轧肋钢筋采用CRB550。

焊接钢材应满足可焊性要求。

B聚丙烯纤维应满足中华人共和国交通行业标准《公路水泥混凝土纤维材料聚丙烯纤维和聚丙烯腈纤维》（JT/T525-2004）的要求。

（四）特别是对本次招标文件中《第九章附篇》须知明确的规范性文件共49条加以学习并严格执行。

（五）我公司多年来对公路、桥梁工程的施工经验，进行本工程的施工组织设计编制工作。

二、工程总体情况（一）工程描述良各庄桥上跨周口店河，与河道正交。

桥梁全长27.04米，全宽9.0米，上部结构为3×8米现浇钢筋砼实心板，下部结构为柱墩、台接钻孔灌注桩。

（二）道路设计标准：（1）荷载标准：公路-Ⅰ级；（2）净空标准：新建桥梁河道过水面各不小于旧桥；（3）宽度标准：桥梁全宽9.0米，其中车行道宽7.0米，两侧栏杆、地袱宽1.0米；（4）桥梁纵、横坡：桥上纵坡为0.212%，橫坡为双向1.5%，由墩台盖梁起坡形成。

[毕业设计]厦门某桥梁工程投标书(施工组织设计 预算书)

[毕业设计]厦门某桥梁工程投标书(施工组织设计 预算书)

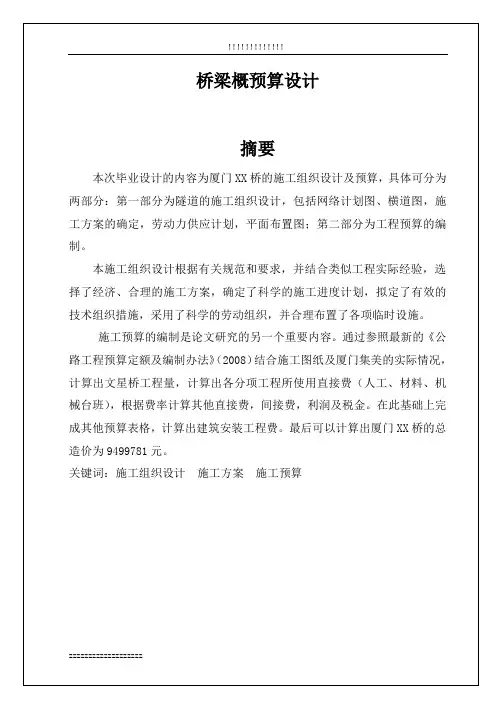

This construction organization plan acts according to the owner to items of basic construction each request, the union similar project practical experience, according to each kind of standard request, has chosen the economy strictly, reasonable, the scientific plan of construction and the job practice, had determined the science reasonable construction progress schedule, has drawn up the effective measures governing technical organization, has used the science Labor organization, and has arranged each item of temporary facility reasonably.
