常见的电池介绍文字资料

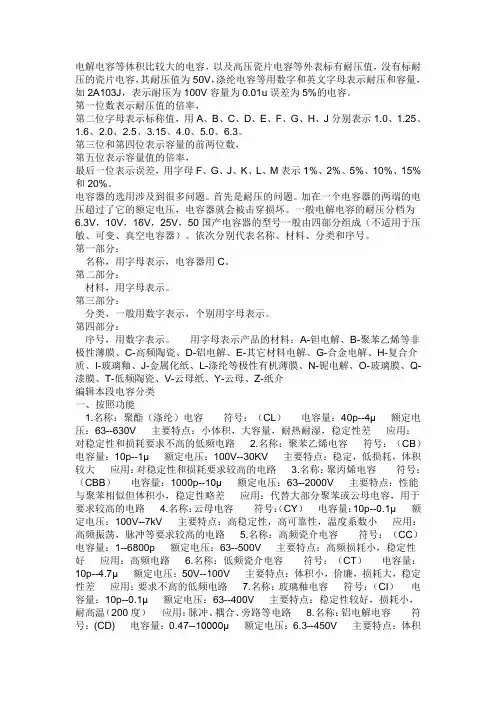

电解电容等体积比较大的电容，以及高压瓷片电容等外表标有耐压值，没有标耐压的瓷片电容，其耐压值为50V，涤纶电容等用数字和英文字母表示耐压和容量，如2A103J，表示耐压为100V容量为0.01u误差为5%的电容。

第一位数表示耐压值的倍率，第二位字母表示标称值，用A、B、C、D、E、F、G、H、J分别表示1.0、1.25、1.6、2.0、2.5、3.15、4.0、5.0、6.3。

第三位和第四位表示容量的前两位数，第五位表示容量值的倍率，最后一位表示误差，用字母F、G、J、K、L、M表示1%、2%、5%、10%、15%和20%。

电容器的选用涉及到很多问题。

首先是耐压的问题。

加在一个电容器的两端的电压超过了它的额定电压，电容器就会被击穿损坏。

一般电解电容的耐压分档为6.3V，10V，16V，25V，50国产电容器的型号一般由四部分组成（不适用于压敏、可变、真空电容器）。

依次分别代表名称、材料、分类和序号。

第一部分：名称，用字母表示，电容器用C。

第二部分：材料，用字母表示。

第三部分：分类，一般用数字表示，个别用字母表示。

第四部分：序号，用数字表示。

用字母表示产品的材料：A-钽电解、B-聚苯乙烯等非极性薄膜、C-高频陶瓷、D-铝电解、E-其它材料电解、G-合金电解、H-复合介质、I-玻璃釉、J-金属化纸、L-涤纶等极性有机薄膜、N-铌电解、O-玻璃膜、Q-漆膜、T-低频陶瓷、V-云母纸、Y-云母、Z-纸介编辑本段电容分类一、按照功能1.名称：聚酯（涤纶）电容符号：（CL）电容量：40p--4μ 额定电压：63--630V 主要特点：小体积，大容量，耐热耐湿，稳定性差应用：对稳定性和损耗要求不高的低频电路2.名称：聚苯乙烯电容符号：（CB）电容量：10p--1μ 额定电压：100V--30KV 主要特点：稳定，低损耗，体积较大应用：对稳定性和损耗要求较高的电路3.名称：聚丙烯电容符号：（CBB）电容量：1000p--10μ 额定电压：63--2000V 主要特点：性能与聚苯相似但体积小，稳定性略差应用：代替大部分聚苯或云母电容，用于要求较高的电路4.名称：云母电容符号：（CY）电容量：10p--0.1μ 额定电压：100V--7kV 主要特点：高稳定性，高可靠性，温度系数小应用：高频振荡，脉冲等要求较高的电路5.名称：高频瓷介电容符号：（CC）电容量：1--6800p 额定电压：63--500V 主要特点：高频损耗小，稳定性好应用：高频电路6.名称：低频瓷介电容符号：（CT）电容量：10p--4.7μ 额定电压：50V--100V 主要特点：体积小，价廉，损耗大，稳定性差应用：要求不高的低频电路7.名称：玻璃釉电容符号：（CI）电容量：10p--0.1μ 额定电压：63--400V 主要特点：稳定性较好，损耗小，耐高温（200度）应用：脉冲、耦合、旁路等电路8.名称：铝电解电容符号：(CD) 电容量：0.47--10000μ 额定电压：6.3--450V 主要特点：体积小，容量大，损耗大，漏电大应用：电源滤波，低频耦合，去耦，旁路等9.名称：钽电解电容符号：（CA）电容量：0.1--1000μ 额定电压：6.3--125V 主要特点：损耗、漏电小于铝电解电容应用：在要求高的电路中代替铝电解电容10.名称：空气介质可变电容器符号：可变电容量：100--1500p 主要特点：损耗小，效率高；可根据要求制成直线式、直线波长式、直线频率式及对数式等应用：电子仪器，广播电视设备等11.名称：薄膜介质可变电容器符号：可变电容量：15--550p 主要特点：体积小，重量轻；损耗比空气介质的大应用：通讯，广播接收机等12.名称：薄膜介质微调电容器符号：可变电容量：1--29p 主要特点：损耗较大，体积小应用：收录机，电子仪器等电路作电路补偿13.名称：陶瓷介质微调电容器符号：可变电容量：0.3--22p 主要特点：损耗较小，体积较小应用：精密调谐的高频振荡回路14.名称：独石电容容量范围：0.5PF--1ΜF 耐压：二倍额定电压。

常用电子元器件的图解和作用在电子制作中，要使用到许多不同的电子元件。

在这一节中，将简单地介绍常用的电子元件。

同学们应认识它们，了解它们的作用，记住它们的符号，以便于今后应用这些元件组装出各种实用的、有趣的电子制品。

一、电阻器和电容器（一）电阻器我们将电池、开关和灯泡用导线连接成图3-1电路。

开关闭合后，电流由电池正极流出，经开关和小灯泡流入电池负极，小灯泡发光。

导线和小灯泡都能导电，它们称为导体。

在一般情况下金属都是导体。

导体在电流通过时，对电流有一定的阻碍作用，这种阻碍作用称为电阻。

电阻的文字符号是R。

电阻大小的基本单位是欧姆（符号Ω），还有较大的单位千欧（KΩ），和兆欧（MΩ）。

它们的换算关系是：1MΩ＝103KΩ1KΩ＝103Ω图3-1 照明灯电路常用的电阻分两大类。

阻值固定的电阻器称为固定电阻器。

阻值连续可变的电阻器称为可变电阻器（包括徽调电阻器和电位器）。

它们的外形和图形符号见表3一1。

由于制作的材料不同，电阻器也可分为碳膜电阻、金属膜电阻或线绕电阻等等。

电阻器在电路中起什么作用呢？表一常用电阻器固定电阻器微调电阻器电位器RRR我们将图3-1电路中的开关换为1个470欧姆的电位器（如图3一2（A））。

旋转电位器的转柄，小灯泡的亮度要随着电阻值的大小而改变。

电阻值越大，小灯泡越暗。

这说明电阻器在电路中可以控制电流的强弱。

我们可以参考这个电路制成一个可以调光的玩具小台灯。

图3-2 电阻器和电容器在电路中的作用电阻器的主要参数有两个：1．标称阻值和允许误差。

在电阻上标注的电阻数值叫作标称阻值。

如1.5K，5.1Ω……。

它的实际阻值允许有一定的误差，叫允许误差，分为Ⅰ级（±5％），Ⅱ级（±10％），Ⅲ级（±20％）。

如电阻器上标“3KΩⅠ”，则表示这个电阻的阻值是3KΩ，误差为士5％。

电阻的标称值和误差也可以用色环来表示。

在电阻上印有四条色彩鲜艳的园环，紧靠电阻左端的三条色环表示电阻值，最后一条色环表示允许误差。

干电池工作原理解析干电池(Dry cell)是一种以糊状电解液来产生直流电的化学电池(湿电池则为使用液态电解液的化学电池)，属于一次电池，是日常生活之中为普遍使用，以及轻便的电池。

它可在实验室内自制的电池们可以使用于很多电器用品上。

那么，干电池的工作原理是什么呢?常见的干电池为锌锰电池(或称碳锌电池，即 dry Leclanché cell)。

普通干电池大都是锰锌电池，中间是正极碳棒，外包石墨和二氧化锰的混合物，再外是一层纤维网.网上涂有很厚的电解质糊，其构成是氯化氨溶液和淀粉，另有少量防腐剂.干电池工作原理干电池的主要工作原理就是氧化还原反应在闭合回路中实现!(和原电池非常类似，就是将化学能转变为电能)化学方程式为：Zn+2MnO2+2NH4Cl= ZnCl2++Mn2O3+2NH3+H2O金属锌皮做的筒，也就是负极，电池放电就是氯化氨与锌的电解反应，释放出的电荷由石墨传导给正极碳棒，锌的电解反应是会释放氢气的，这气体是会增加电池内阻的，而和石墨相混的二氧化锰就是用来吸收氢气的.但若电池连续工作或是用的太久，二氧化锰就来不及或已近饱和没能力再吸收了，此时电池就会因内阻太大而输出电流太小而失去作用.但此时若将电池加热，或放置一段时间，它内部的聚集氢气就会受热放出或缓慢放出.二氧化锰也到了还原恢复，那电池就又有活力了!干电池属于化学电源中的原电池，是一种一次性电池。

因为这种化学电源装置其电解质是一种不能流动的糊状物，所以叫做干电池，这是相对于具有可流动电解质的电池说的。

干电池不仅适用于手电筒、半导体收音机、收录机、照相机、电子钟、玩具等，而且也适用于国防、科研、电信、航海、航空、医学等国民经济中的各个领域，十分好用。

干电池的挑选方法日常生活中我们经常用到干电池，比如5号7号电池等。

干电池都有自放电这一令人讨厌的缺点。

自放电除与电池的内在因素有关外，还与环境温度、湿度有关; 超过一定的储存期后，由于自放电，电池的性能就要降低，大量使用干电池，进行挑选是必要的。

镍氢电池容量镍氢电池与其他充电电池一样，最重要的性能参数就是容量。

通常意义上的电池容量是指在一定的放电条件下，电池放电至截止电压时放出的电量。

IEC61436标准规定了镍氢电池在20±5℃环境下，以0.1C充电16个小时后以0.2C放电至1.0V时所放出的电量为电池的额定容量,这种方法以C5表示,即以5小时率放电模式。

镍氢电池容量单位:mAh(毫安时)/Ah（安时）1镍氢电池容量是由其材料和结构决定的。

上述IEC标准规定的额定容量只是理论容量，在理论容量已定的情况下，无论采取任何方式都不可能使其超过既有容量。

就特定电池而言，随着电池使用时间和放电次数的增加，电池容量不可逆转地逐步下降，对于这种容量下降，无论采取什么方法，都不能达到理论容量。

2电池结构相同的镍氢电池具有相同的比容量，比容量是指单位体积或重量的电池所给出的容量，分别称之为重量比容量和体积比容量。

这就是同一品牌镍氢电池不同型号之间体积越大则重量也越重，容量也越高的缘故。

3例如，某一品牌的5号aa镍氢电池总可以比7号aaa镍氢电池的容量做的更大。

市场上有一些号称高容量的电池，其中有真假之别。

不同品牌同样型号的镍氢电池中，真正的高容量电池应该表现为总输出功率（电流与电压乘积）比普通电池大许多，之所以如此，是因为高功率电池采用了高分子材料，其电极结构主要由AB2构成，这里的A表示钛和钒元素，B表示锆和镍等，区别在于稀土元素的减少，而普通镍氢电池电极结构由稀土为主要元素的AB5构成。

4可见，如果没有高分子材料的加入，电池理论容量是无法提高的，市场上有些并未改性的镍氢电池也自称高容量，其实是以初始容量代替了额定容量。

可能的情况是：在电极材料中多了增加初始容量的材料，但却以减少电极稳定用的材料为代价，结果就是，初始容量高的电池经过循环几十次使用之后容量迅速衰竭，而初始容量低的电池依然表现出良好性能。

这就是为什么用总输出功率比较进行容量才是科学对比的原因。
