空调通风计算书

一.送排风和排烟的计算1.排风量的确定地下车库散发的有害物数量不能确定时，全面通风量可按换气次数确定。

根据文献《实用供热空调设计手册（第二版）》表13.2-2地下汽车库平时排风量的确定中，出入频率较小的住宅建筑单层车库换气次数取4次/h，计算换气体积时，当层高≤3m时，按实际高度计算，当层高>3m时，按3m计算。

该地下车库的层高为3.5m，计算换气面积时取3m。

根据文献《简明通风设计手册》，L=n*V式中L—全面通风量，m3/hn—换气次数，1/hV—通风房间体积，m3根据上述公式计算防烟分区的排风量:L=4*1485*3=17820m3/h2.送风量的确定设置机械排风系统的车库，如用汽车坡道进行自然补风，车道断面的风速不应大于0.5m/s，以保证进出车辆不受影响。

本车库采用自然补风时车道断面的风速：V=Q/A=17820/(3600*7.5*6.1)=0.1m/s<0.5m/s，符合要求所以排风时用汽车坡道自然补风。

3.排烟量的确定文献《实用供热空调设计手册（第二版）》8.2.4排烟风机的排烟量应按换气次数不小于6次/h确定。

根据文献《简明通风设计手册》，L=n*V式中L—全面通风量，m3/hn—换气次数，1/hV—通风房间体积，m3根据上述公式计算防烟分区的排烟量:L=6*1485*6.1=54351m3/h4.补风量的确定设置机械排风系统的车库，如用汽车坡道进行自然补风，车道断面的风速不应大于0.5m/s，以保证进出车辆不受影响。

本车库采用自然补风时车道断面的风速：V=Q/A=54351/(3600*7.5*6.1)=0.33m/s<0.5m/s，符合要求所以排烟时用汽车坡道自然补风。

二．风口计算1.确定排风口数量以及具体尺寸排风口风速取不超过8m/s，这里取8m/s ，排风口类型：单层百叶风口假定排风口面积选取500mm×300mm，Q=F*v=0.15*8*3600=4320m3/h n=17820/4320=4.1 取5个排风口则每个排风口的实际流量为17820/5=3564m3/h风口的有效面积：η=0.7~0.9 3564/4320=0.825 符合要求2.确定排烟口数量以及具体尺寸排风口风速取不超过15m/s，这里取15m/s ，排风口类型：单层百叶风口假定排风口面积选取500mm×300mm，Q=F*v=0.15*15*3600=8100m3/h n=54351/8100=6.71 取8个排风口则每个排风口的实际流量为54351/8=6793m3/h风口的有效面积：η=0.7~0.9 6793/8100=0.84 符合要求三．风口及风管布置与计算1.排风工业通风空气调节（第二版）表8-3，民用及辅助建筑物机械排风时干管风速取5~8m/s，支管风速取2~5m/s。

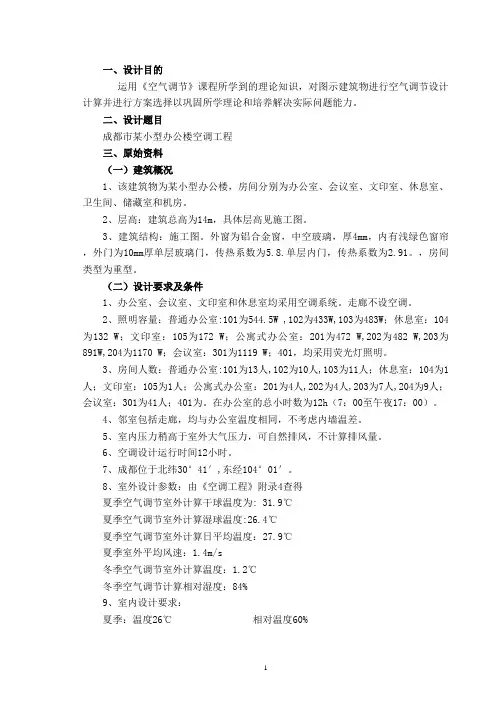

一、设计目的运用《空气调节》课程所学到的理论知识，对图示建筑物进行空气调节设计计算并进行方案选择以巩固所学理论和培养解决实际问题能力。

二、设计题目成都市某小型办公楼空调工程三、原始资料（一）建筑概况1、该建筑物为某小型办公楼，房间分别为办公室、会议室、文印室、休息室、卫生间、储藏室和机房。

2、层高：建筑总高为14m，具体层高见施工图。

3、建筑结构：施工图。

外窗为铝合金窗，中空玻璃，厚4mm，内有浅绿色窗帘，外门为10mm厚单层玻璃门，传热系数为5.8.单层内门，传热系数为2.91。

，房间类型为重型。

（二）设计要求及条件1、办公室、会议室、文印室和休息室均采用空调系统。

走廊不设空调。

2、照明容量：普通办公室:101为544.5W ,102为433W,103为483W；休息室：104为132 W；文印室：105为172 W；公寓式办公室：201为472 W,202为482 W,203为891W,204为1170 W；会议室：301为1119 W；401，均采用荧光灯照明。

3、房间人数：普通办公室:101为13人,102为10人,103为11人；休息室：104为1人；文印室：105为1人；公寓式办公室：201为4人,202为4人,203为7人,204为9人；会议室：301为41人；401为。

在办公室的总小时数为12h（7：00至午夜17：00）。

4、邻室包括走廊，均与办公室温度相同，不考虑内墙温差。

5、室内压力稍高于室外大气压力，可自然排风，不计算排风量。

6、空调设计运行时间12小时。

7、成都位于北纬30°41′,东经104°01′。

8、室外设计参数：由《空调工程》附录4查得夏季空气调节室外计算干球温度为: 31.9℃夏季空气调节室外计算湿球温度:26.4℃夏季空气调节室外计算日平均温度：27.9℃夏季室外平均风速：1.4m/s冬季空气调节室外计算温度：1.2℃冬季空气调节计算相对湿度：84%9、室内设计要求：夏季：温度26℃相对温度60%2()W m k ⋅ετ-∆T εττ-∆=T KF CLQ 2()W m k ⋅2()W m k ⋅ετ-∆T εττ-∆=T KF CLQ 2()W m k ⋅冬季：温度20℃ 相对温度40% 10、冷源为集中供应的7℃冷冻水，热源为95℃热水。

芜湖市某办公楼暖通空调工程设计说明书一 工程简介此工程属于民用类公共建筑，属于综合性的办公楼，位于安徽省芜湖市。

共13层，其中地上12层，建筑面积6255.8m 2，地下一层，建筑面积491.4m 2；一层层高5.6米，二层以上每层3.9米。

二气象条件三围护结构参数1.外墙：钢筋混凝土墙体，结构如图3-1所示，λ=350mm ；图 3-1 图 3-22.内墙：3E 墙板，结构如图3-2所示，λ=200mm ；3.屋顶：结构如图3-3所示，λ=70mm ；4.传热系数： i 1n i w111n i k h h δλ==++∑ （2-1）式中 n h ——内表面对流换热表面传热系数， W/(m 2℃)；δ——墙体厚度，m ；图 3-3——导热系数，W/(m℃)；h——内表面对流换热表面传热系数，W/(m2℃)；n所以外墙的传热系数：k=2.21 W/(m2℃)；内墙的传热系数：k=2.09 W/(m2℃)；屋顶的传热系数：k=0.65 W/(m2℃)。

k=5.94 W/(m2℃)。

5．窗户为金属窗框、单层透明单玻璃，内挂浅色帘，传热系数为w6.门为保温隔音、单框金属门，传热系数为k=5.94 W/(m2℃)。

四空调系统设计空调系统一般均由空气处理设备和空气分配设备组成，根据需要，他可组成许多不同形状的系统，在工程上，应考虑建筑物的用途和性质，热湿负荷特点，温湿度调节和控制的要求，空调机房的面积和位置，初投资和运行费用等多方面的因素，选定合理的空调系统。

根据负担室内热湿负荷所用的介质不同分为全空气系统、全水系统、空气-水系统，冷剂系统。

按热量移动（传递）的原理来分可分为对流式空调和辐射式空调，按被处理空气的来源来分又可分为封闭式系统、直流式系统和混合式系统。

按空气处理设备的集中程度可分为集中式空调系统、半集中式空调系统和分散式空调系统；集中式是指所有的空气处理设备均设在一个集中的空调机房内。

半集中式除了集中空调机房（主要处理室外新风）外，还包括分散放在空调房间内的二次设备，其中多半设有冷热交换装置，如风机盘管等。

摘要本设计为金运来宾馆空调工程设计，该建筑占地面积623.9㎡，建筑面积4991.5㎡。

主要有：空调冷热、湿负荷计算；空调方案选择分析；空调风系统焓湿图分析、送风量确定、末端空调设备选择计算；风管、风口布置、风管选择计算；空调水系统、凝水系统的选择布置；送排风、防排烟系统选择计算；冷热源、空调泵、定压装置等选择计算；冷却塔、冷却泵、冷却水系统选择计算；集水器、分汽缸、保温、减震、噪声防止等选择计算及水管、风管、制冷机房的布置。

本设计根据设计要求及实际情况采用了较合理的方案。

通过对几种常用冷热源方案的比较分析，并结合本建筑实际情况，本设计采用螺杆型冷水机组和汽-水换热器的冷热源组合方式，冷热源机房位于地下室。

关键词负荷空调制冷通风SummaryThis design is the air conditioning project of Jinyunlai hotel. The building covers 623.9 m2 and its building area is 4991.5 m2.It mainly has the hot, the wet load computation; Air conditioning design proposal choice analysis; the air conditioning wind system enthalpy wet chart analysis, delivers the amount of wind determination, the terminal air conditioning equipment choice computation; wind tube, gusty area arrangement, wind tube choice computation; air conditioning aqueous system, condensing water system choice arrangement computation; delivers a row of wind, guards against discharges fume the system choice computation; The cold heat source, the air conditioning pump, choice computation and so on constant pressure unit; the cooling tower, cooling pumps, the cooling water system choice computation; The water collector, divides the cylinder, the heat preservation, the absorption of shock, the noise prevents and so on the choice computation and the water pipe, the wind tube, the refrigeration engine room arrangement. This design basis designed the request and the actual situation has used a more reasonable plan.After analyzing several uaual cooling and heating resources and the building feature, we decide to use water-cooling screw unit and vapor-water heat exchanger as the cooling and heating resources of air conditioning system relatively. The machine room of above equipments is placed in the underground floor.Key word The load Air conditioning Refrigeration Ventilates目录摘要 (1)1.1项目概况 (1)1.2室外设计参数 (1)1.3室内设计参数 (2)1.4其他设计依据 (2)1.4.1建筑材料： (2)1.4.2建筑材料传热系数 (2)1.4.3照明 (3)1.5设计原则 (3)2 空调冷热、湿负荷计算 (4)2.1 冷负荷计算 (4)2.1.1 外墙和屋面传热冷负荷 (4)2.1.2 外窗的温差传热冷负荷 (4)2.1.3 外窗太阳辐射冷负荷 (4)2.1.4 内围护结构的传热冷负荷 (5)2.1.5 人体冷负荷 (5)2.1.6 灯光冷负荷 (5)2.1.7 设备冷负荷 (6)2.1.8 伴随散湿过程的潜热冷负荷 (6)2.2热负荷计算 (6)2.2.1围护结构的耗热量 (6)2.2.2 门窗缝隙渗入冷空气的耗热量 (7)2.3 湿负荷计算 (7)2.4 冷热、湿负荷汇总 (10)2.5 新风量的确定 (10)2.5.1 单个房间空调系统最小新风量的确定 (11)2.5.2 多个房间空调系统最小新风量的确定 (11)3 冷、热源的确定 (12)3.1 冷、热源种类的选择 (12)3.2 三种方案的经济性比较 (13)3.3 冷水机组的选择 (15)4 空调系统的设计方案 (16)4.1 各种空调系统的特征及使用性 (16)4.2 几种空调系统的工况分析 (18)4.2.1 露点送风空调系统 (18)4.2.2 单风道V A V空调系统 (18)4.2.3 风机盘管+新风空调系统 (19)4.2.4 VRV变制冷剂流量多联分体式空调系统 (20)4.3 本工程各空调区域的设计方案 (20)4.3.1 客房空调系统 (20)4.3.2 大堂空调系统 (21)4.3.3 商场、餐厅空调系统 (21)4.4 空调系统送风量计算及设备选择校核 (21)4.4.1 风机盘管+新风系统 (21)4.4.2 全空气系统 (23)5 气流组织的设计 (27)5.1 气流组织的基本概念 (27)5.2 空调送风口与回风口选择计算 (27)5.2.1 送风口的选择计算 (27)5.2.2 回风口的选择计算 (29)5.3 空间气流分布的形式 (30)5.4 风管系统最不利环路压力损失计算 (30)6 冷、热源有关设备的选择 (32)6.1 冷冻水泵的选择 (32)6.1.1 水泵的流量计算 (32)6.1.2 水泵的扬程计算 (32)6.1.3冷冻水水系统的最不利环路的阻力 (32)6.2 冷却水系统的选择计算 (34)6.2.1 冷却塔选择计算 (34)6.2.2 冷却水泵的选择计算 (34)6.3 膨胀水箱的选择计算 (34)6.4 汽-水换热器的选择计算 (35)7 空调水系统的设计及计算 (37)7.1 空调水系统方式的选择 (37)7.2 冷冻水管路布置及管径的确定 (39)7.2.1 冷冻水管的计算 (39)7.2.2 凝结水管管径按下表选取： (39)7.3 水系统的泄水和排气 (39)7.3.1 泄水设计 (39)7.3.2 排气设计 (39)8 系统的保温、消声和隔振 (41)8.1 保温层的计算 (41)8.1.1 防止结露的保温层厚度 (41)8.1.2 保温层的经济厚度 (41)8.1.3 保温层厚度的确定 (42)8.2噪声及隔声、减振处理 (42)8.2.1 噪声来源 (42)8.2.2 消声、隔声处理 (42)8.2.3 减振设计 (43)9 通风系统的设计 (45)9.1 通风方式的选择 (45)9.2 排风量的计算 (45)9.2.1 地下室通风量的计算 (45)9.2.2 卫生间排风量的计算 (45)9.3 空调建筑的防火防烟措施 (46)9.3.1 建筑设计的防火和防排烟分区 (46)9.3.2 空调设计与防火防烟 (46)9.4 前室与楼梯间的正压送风 (47)9.5 排烟系统的计算 (48)参考文献 (49)附录2-1 各个房间夏季冷负荷与新风量 (50)附录2-2 各个房间冬季热负荷与新风量 (52)附录2-3 各个房间逐时冷负荷汇总 (54)1 设计原始资料1.1项目概况该建筑为上海金运来宾馆，地上八层，地下一层，占地面积623.94 m2，建筑面积为4991.52 m2，空调面积为3746.37 m2。
