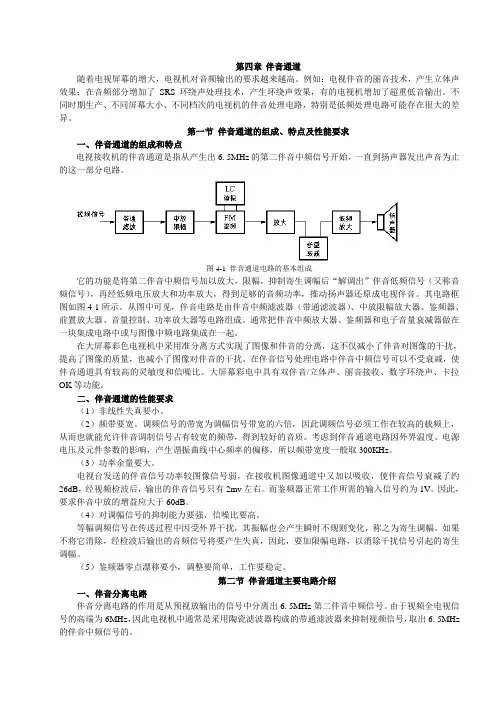

第四章伴音通道随着电视屏幕的增大，电视机对音频输出的要求越来越高。
例如：电视伴音的丽音技术，产生立体声效果；在音频部分增加了SRS环绕声处理技术，产生环绕声效果，有的电视机增加了超重低音输出。
不同时期生产、不同屏幕大小、不同档次的电视机的伴音处理电路，特别是低频处理电路可能存在很大的差异。
第一节伴音通道的组成、特点及性能要求一、伴音通道的组成和特点电视接收机的伴音通道是指从产生出6.5MHz的第二伴音中频信号开始，一直到扬声器发出声音为止的这一部分电路。
图4-1 伴音通道电路的基本组成它的功能是将第二伴音中频信号加以放大，限幅，抑制寄生调幅后“解调出”伴音低频信号（又称音频信号），再经低频电压放大和功率放大，得到足够的音频功率，推动扬声器还原成电视伴音。
其电路框图如图4-1所示。
从图中可见，伴音电路是由伴音中频滤波器（带通滤波器）、中放限幅放大器、鉴频器、前置放大器、音量控制、功率放大器等电路组成。
通常把伴音中频放大器、鉴频器和电子音量衰减器做在一块集成电路中或与图像中频电路集成在一起。
在大屏幕彩色电视机中采用准分离方式实现了图像和伴音的分离，这不仅减小了伴音对图像的干扰，提高了图像的质量，也减小了图像对伴音的干扰。
在伴音信号处理电路中伴音中频信号可以不受衰减，使伴音通道具有较高的灵敏度和信噪比。
大屏幕彩电中具有双伴音/立体声、丽音接收、数字环绕声、卡拉OK等功能。
二、伴音通道的性能要求（1）非线性失真要小。
（2）频带要宽。
调频信号的带宽为调幅信号带宽的六倍，因此调频信号必须工作在较高的载频上，从而也就能允许伴音调制信号占有较宽的频带，得到较好的音质。
考虑到伴音通道电路因外界温度、电源电压及元件参数的影响，产生谐振曲线中心频率的偏移，所以频带宽度一般取300KHz。
（3）功率余量要大。
电视台发送的伴音信号功率较图像信号弱，在接收机图像通道中又加以吸收，使伴音信号衰减了约26dB，经视频检波后，输出的伴音信号只有2mv左右。
