激光对射报警系统工作原理及特点应用介绍

激光对射说明书周界报警产品：振动光纤、泄漏电缆、电子围栏、激光对射三安古德在防盗报警领域，室内防范目前主要采用门磁、红外幕帘探测，对于晚上和无人员活动的室内防范可能比较合理。

对普通家居、别墅等场所则不适应，有人时不能布防，晚上也不便于布防，达不到御贼于外的目的。

红外栅栏应用到门窗的室内防范不会影响到人员活动，但是，红外栅栏会受杂光、红外反射光及同频干扰误报率高。

因此，可靠性差是目前影响主动红外对射大量进入家居防范的主要原因。

对于室外防范，特别是较大空间范围的居民小区、工业园区、变电站等场所主要应用红外对射。

但是，从目前全国使用的情况看，真正长期应用的是极少数，大多成为一种摆设。

究其原因，主要是抗干扰能力差，受自然环境的影响，易发生误报警，包括各种光干扰、强磁干扰和恶劣天气的影响。

因此，在我国目前主动红外探测产品的应用仍是有限的，其原因主要是产品本身问题，受制于红外光源的特性。

将激光作为探测光源具有很多优势。

经过多年攻关努力，成功解决了激光稳定性、安全性、适应性、编码定位、低功率化和小型化问题。

在全球安防市场上率先推出信号旗栅栏型激光对射探测器，它既具有激光的光源优势，又具有红外栅栏简洁隐匿的外形特征，能兼顾室内外应用环境。

是防盗报警领域新一代革命性产品，能极大地拓展防盗报警领域的应用空间，能带来应用理念上的全新变化，主要包括以下方面：一、激光对射工作原理其原理是在要设防的周界上设立一定数量的竖杆状的激光射线发射器和接收器，组成一个环形围栏，每对发射器与接收器之间根据发射功率不同，可相距10～150米左右，通过发射器发射出多道平行的不可见激光射线，与接收器形成一个光回路，当入侵者翻越时，会隔断激光射线回路，从而产生报警。

二、激光对射参考系数激光对射SA-1JG50工作原理：激光测试距离：200m(± 5)颜色：象牙白传感器类别: 位置传感器耐热范围：75C°/-25C°工作频率：50HZ-60 HZ产品材质：黄童镀镍外形规格：直径：12*60mm 电缆线长度：1.5m工作电压：接受三线发射两线NPN常开DC6-36V电流：200mA 电压：DC 9～36V(可根据客户特殊订制）。

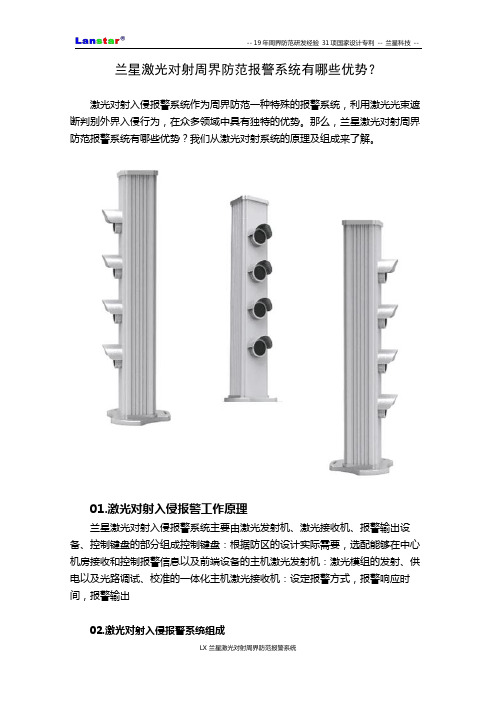

兰星激光对射周界防范报警系统有哪些优势？激光对射入侵报警系统作为周界防范一种特殊的报警系统，利用激光光束遮断判别外界入侵行为，在众多领域中具有独特的优势。

那么，兰星激光对射周界防范报警系统有哪些优势？我们从激光对射系统的原理及组成来了解。

01.激光对射入侵报警工作原理兰星激光对射入侵报警系统主要由激光发射机、激光接收机、报警输出设备、控制键盘的部分组成控制键盘：根据防区的设计实际需要，选配能够在中心机房接收和控制报警信息以及前端设备的主机激光发射机：激光模组的发射、供电以及光路调试、校准的一体化主机激光接收机：设定报警方式，报警响应时间，报警输出02.激光对射入侵报警系统组成兰星激光对射入侵报警系统属于主动式报警系统。

在警戒区域内，安装激光发射机、接收机，形成一个隐形的激光围栏。

激光发射机向接收机发射出多道不可见激光，接收机在接收到激光信号，形成完成的光通道。

当有入侵者入侵时，阻挡通道内的激光光束，接收机做出响应。

03.报警方式入侵报警：单、双光束阻挡报警（任意两束光阻挡报警）防拆报警：暴力强拆，非法拆除、破坏故障报警：光束移位，光束被物体长时间遮挡。

04.兰星激光对射入侵报警系统优势探测距离远：200米以内，激光光束发射密度大、光束聚中、方向性好、穿透力强相对于传统的红外报警设备更稳定。

抗干扰性强：采用全850nm激光光源，高于太阳光、强光等自然光，在空气中传输干扰更低。

同频保护：利用了独特的设备锁定技术，利用同样波长的激光在其他位置照射接收机，也无法干扰锁定的发射机以及接收机。

报警响应快：最快可达20ms报警响应时间，任何物体通过均可快速报警兰星独创辅助调试功能：红光辅助调试，肉眼可视化，无需辅助设备，大大减少安装调试时间。

激光对射周界防护方案一、引言激光对射周界防护方案是一种利用激光技术来实现对特定区域进行安全防护的解决方案。

它通过激光束的发射和接收来监测周界的入侵行为，一旦检测到异常情况，系统将及时报警，以实现对区域的有效保护。

本文将详细介绍激光对射周界防护方案的原理、特点及应用。

二、原理激光对射周界防护方案主要由发射器和接收器组成。

发射器通过发射激光束，形成一条激光幕帘，而接收器则用于接收激光束，监测光幕帘的完整性。

当有物体或人员进入光幕帘，激光束将被遮挡或散射，接收器将无法接收到完整的激光信号，进而触发报警系统。

三、特点1. 高灵敏度：激光对射周界防护方案采用激光束进行监测，具有高度的灵敏度，可以实时感知周界的入侵行为，包括人员和物体的移动。

2. 高精度：激光束具有较小的发散角度和较高的聚焦能力，可以实现对目标的精确监测，减少误报率。

3. 可调性：激光对射周界防护方案可以根据实际需求进行调整，包括激光束的高度、宽度和密度等参数的调节，以适应不同场景的安全需求。

4. 安装便捷：激光对射周界防护方案的安装相对简单，只需在需要保护的区域安装发射器和接收器，并调整好激光束的位置和角度即可。

5. 高可靠性：激光对射周界防护方案采用光学技术，无需物理接触，不易受到外界环境的干扰，具有较高的可靠性和稳定性。

四、应用激光对射周界防护方案在多个领域有着广泛的应用。

1. 智能安防领域：激光对射周界防护方案可以应用于住宅小区、商业区、工业园区等场所的安全防护，实现对区域的全天候监控和报警。

2. 军事领域：激光对射周界防护方案可以用于军事基地、边境线等敏感区域的安全保护，及时发现和应对潜在的入侵威胁。

3. 交通领域：激光对射周界防护方案可以应用于铁路、公路等交通场所，监测道路上的行人和车辆，防止交通事故的发生。

4. 仓储物流领域：激光对射周界防护方案可以用于仓库和物流中心的安全管理，实时监测货物的流动和入侵行为，保障物资的安全。

五、优势与展望激光对射周界防护方案相比传统的安防技术具有明显的优势。

激光对射防盗报警器说明书说明书北京三安古德科技进展随着社会对治安形势的要求，激光对射系统在安防领域发挥着愈来愈重要的作用。

激光对射系统是用物理方式或电子技术，自动探测发生在设防监测区域内的侵入行为，产生报警信号，并辅助提示值班人员发生报警的区域部位，显示可能采取计谋的系统。

由于激光是不可见光，有很强的隐蔽性和保密性，因此红外技术普遍应用在操纵、测量和探测系统上。

在防盗、警戒等安保装置中也取得普遍的应用。

激光对射探测器的报警系统。

在干扰相对严峻的区域及重要的出入口，当有人从特定方向通过时才会报警的单片机防盗报警器。

它采纳两个对射式激光光电开关作为入侵探测器，当有物体阻挡了光电开关发射的红外光束时，光电开关产生一个开关信号。

把开关信号送至单片机作信号处置后，单片机做出是不是报警的决定。

文当选用的光电开关是探测距离为3 m的LH-A 型光电开关。

信号处置电路选用的单片机是性能稳固、工艺成熟、应用普遍的AT89 系列单片机。

单片机防盗报警器，其实际测试的结果是：只对特定方向通过的物体·光电系统·激光对射式光电防盗报警器设计了一种主动对射式红外光电探测报警系统，由红外检测和信号处置两部份组成。

它采纳两个对射式探测距离为3 m的LH-A型光电开关作为入侵探测器。

当有物体阻挡了光电开关发射的通过调制的红外光束时，光电开关产生一个开关信号。

把开关信号送至AT89系列单片机作信号处置，通过判定后实现对特定方向通过的物体报警，同时也能够作流量计数器利用。

该系统具有靠得住性高、稳固性好、抗干扰能力强等优势。

研究方向为激光光谱学. 光电技术应用报警，能在强烈的阳光下正常工作，系统靠得住稳固，漏报率和误报率低。

1激光对射探测系统系统要紧由两大模块组成，别离是红外检测电路和信号处置电路。

当红外检测电路检测到入侵时，将信号发送到由单片机为核心的信号处置电路，判定是不是报警。

假设判别报警，直接驱动声音报警电路报警。

关于激光对射报警系统激光对射报警系统:激光对射报警系统采用了808nm波长不可见光激光技术,容易隐蔽布防,可以垂直或水平安装在防范区域内。

激光不会象无线电波、红外光那样,受到背景、不同温度物体的干扰,激光的穿透力强、误报率非常低。

防范距离远不受外界背景光的影响和干扰,在烈日下布防也不影响产品性能。

可以根据使用要求,调整探测距离,产品美观大方、安装调试方便、防水性能好适合用在室内、野外、户外等布防作业环境。

可全天候工作。

此系统产品己经通过中国公安部的质量合格认证。

应用范围广:可以广泛的应用在铁路、地铁、厂矿企业、大型油田油库、码头、图书馆、电力、博物馆、展览馆、学校、养殖场、机场警戒、监狱设防、军事重地、军械边防国境线戒备等需要重点加强监控防范、保安、防盗、边防越界、户外围场等所外环境。

激光对射报警系统的特点1.探测距离远,误报率低激光入侵探测系统与同类主动探测系统相比,对恶劣气候环境的适应性显著增强。

激光束发射的功率密度大,发散角小,光束集中,方向性好,使用同等功率器件的条件下,在百米处,目标接收激光光束的功率密度是红外发光二极管光束的数倍。

因而穿透雨、雪、雾、风沙能力强,极大降低了误报率。

2.抗干扰性强,对其它设备无干扰激光报警系统自身抗电磁干扰性强,并对警戒激光束传播通路以外的区域、设备无任何电磁干扰。

由于激光发散角小,光束集中,光束只在闭路中传输,当用多组激光探测器在直线方向接续传输或小转折角传输时。

均无红外线探测器所产生的相互串扰现象,从而消除此时红外线探钡(器产生的漏报警。

对周围环境无任何光散射、污染。

3.防范性强可实施连续交叉布防,无互相干扰的问题;可实施多道独立的光束平面、空间立体分布。

4.调整简单、适应性广1)激光对射报警系统的响应时间,可通过接收器电源板上的2路拨码开关进行200ms, 400ms, 600ms, 800ms的选择。

·2)可在一40 0C -}- 70℃的环境下正常工作,无需任何电加热器。

激光对射的原理及系统组成分析和发展趋势一、周界防范系统激光对射的应用趋势众所周知，安全防范技术现在的发展方向是将视频监控、周界报警、入侵探测、门禁控制等独立的安防子系统集成整合，形成一个多功能、全天候、动态的综合安全管理系统。

而周界报警作为安防系统的第一道防线，作用十分重要，已从过去被动的报警探测，发展为今天的威慑阻挡加报警。

且随着安防技术的发展和安防市场的成熟，以及政策法规的进一步完善，数字化、集成化、网络化将是它发展的必然趋势。

周界报警系统是在防护的边界利用如泄漏、激光、电子围栏等技术形成一道或可见或不可见的“防护墙”。

当有越墙行为发生时，相应防区的探测器即会发出报警信号，并送至控制中心的报警控制主机，发出声光警示的同时显示报警位置。

还可联动周界模拟电子屏，甚至联动摄像监控系统、门禁系统、强电照明系统等。

二、激光对射工作原理激光对射探测器由收、发两部分组成。

激光发射器向安装在几米甚至于几百米远的接收器发射激光线，其射束有单束、双束，甚至多束。

当相应的激光射束被遮断时，接收器即发出报警信号。

接收器由光学透镜、激光光电管、放大整形电路、功率驱动器及执行机构等组成。

其工作原理是接收器能收到激光射束为正常状态，而当发生入侵时，发射器发射的激光射束被遮挡，即光电管接收不到激光光。

从而输出相应的报警电信号，并经整形放大后输出开关量报警信号。

该报警信号可被报警控制器接收，并去联动执行机构启动其它的报警设备，如声光报警器、模拟电子地图、电视监控系统、照明系统等。

三、激光对射特点1、探测距离远，误报率低激光入侵探测系统与同类主动探测系统相比，对恶劣气候环境的适应性显著增强。

在百米处，目标接接收激光束的功率密度是红外发光二极管光束的数倍，因而穿透雨、雪、雾、风沙能力强，极大降低了误报率。

2、抗干扰性强，对其它设备无干扰激光报警系统自身抗电磁干扰性强，并对警戒激光束传播通路以外的区域、设备无任何电磁干扰。

3、防范性强1）可实施连续交叉布防，无互相干扰的问题。

激光对射工作原理
激光对射工作原理是基于激光束的发射和接收原理实现的。

其主要包括以下几个步骤：
1. 发射器发射激光束：发射器通过激光器将电能转化为激光束。

激光束经过准直和聚焦装置进行准直和调整，确保光束直线传播和聚焦至合适大小。

2. 光束传播过程：发射后的激光束沿直线传播至目标位置。

传播过程中要避免光束被阻挡、散射或照射其他非目标物体。

3. 激光束接收器接收光束：接收器通常包括接收器透镜、光敏电阻等组件，用于接收激光束。

当激光束被接收器接收后，光能转化为电能。

4. 电信号处理：接收到的电信号经过预处理和放大等处理，使其能够被后续电路处理。

5. 判断是否被干扰：接收到的信号经过一系列的处理，包括信号滤波、噪声消除等，以判断是否有其他干扰信号的干扰。

6. 结果输出：将判断的结果通过输出接口输出给用户，常见的输出方式包括声音、灯光等。

总的来说，激光对射工作原理是通过发射激光束和接收激光束，将光能转化为电能，并经过一系列处理，最终输出结果的过程。

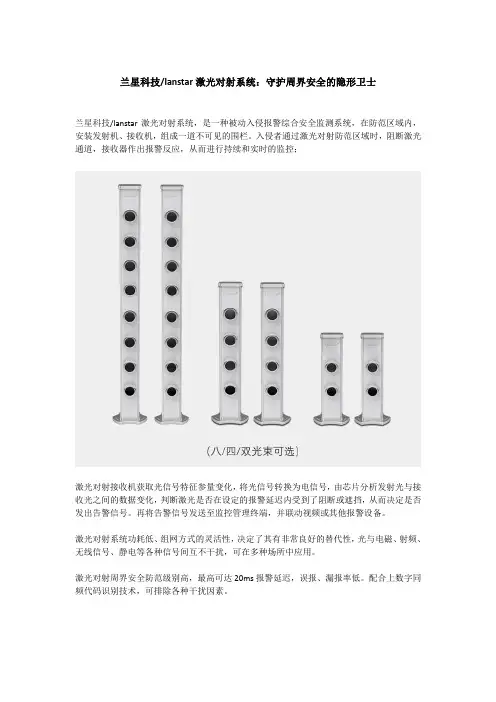

兰星科技/lanstar激光对射系统：守护周界安全的隐形卫士兰星科技/lanstar激光对射系统，是一种被动入侵报警综合安全监测系统，在防范区域内，安装发射机、接收机，组成一道不可见的围栏。

入侵者通过激光对射防范区域时，阻断激光通道，接收器作出报警反应，从而进行持续和实时的监控；激光对射接收机获取光信号特征参量变化，将光信号转换为电信号，由芯片分析发射光与接收光之间的数据变化，判断激光是否在设定的报警延迟内受到了阻断或遮挡，从而决定是否发出告警信号。

再将告警信号发送至监控管理终端，并联动视频或其他报警设备。

激光对射系统功耗低、组网方式的灵活性，决定了其有非常良好的替代性，光与电磁、射频、无线信号、静电等各种信号间互不干扰，可在多种场所中应用。

激光对射周界安全防范级别高，最高可达20ms报警延迟，误报、漏报率低。

配合上数字同频代码识别技术，可排除各种干扰因素。

（兰星激光对射专利证书）兰星独创快速调光模式（已获国家专利），在调试和维护中都能给您不一样的体验。

相信在不少的科技电影出现过，入侵者使用一个设备破译红外对射的场景。

传统红外对射，在使用过程中，入侵者轻松使用另外一个红外发射器替代现有防区红外发射器，形成技术漏洞，入侵者轻而易举穿越防区。

激光对射系统中是如何做到独立性的呢?答案就是：“数字同频技术”数字同频技术，我们众所周知我们办理身份证时，有一个身份证号码，这组号码会跟随我们的一生。

我们在激光对射上，让其通过数字拨码来给予激光对射系统一张身份证。

这张“身份证”只限于这一对激光对射使用；加上我们使用850nm这个特殊的波段，对比于红外对射的650nm红光，普通的设备和肉眼是无法观察到激光光源点，在技术入侵上，已经把可能性降到了最低。

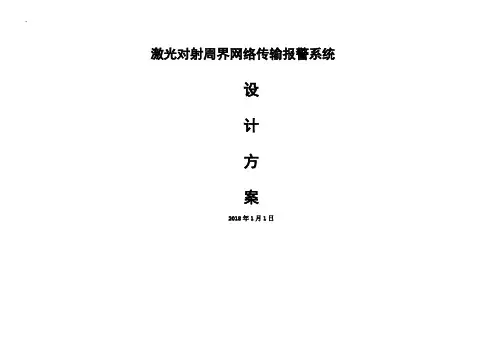

-激光对射周界网络传输报警系统设计方案2018年1月1日目录一、系统概述二、设计原则三．设计规范与依据四、报警系统的构成五、设备功能特点及技术指标1. 报警管理中心AL-2010S2. 通讯主机AL-7480C3. 中文液晶键盘AL-830A4. 监控联动继电器输出模块AL-7416E5. 激光对射探测器ABJ-100-2J6. 单防区总线报警模块AL-7480-1C7. 两路智能延时联动模块AL-74688. 大功率继电器扩展模块AL-74669. 声光警号WS-268Y10.激光定位仪ABJ-001D六、系统主要设备配置清单七、设备保修及服务一．系统概述随着国民经济的发展，人民的生活水平日益提高，社会流动人口数量越来越多，收入差异贫富悬殊等社会现象也非常严重。

严峻的社会治安形式，需要各级管理部门建立并完善安全社区防盗报警系统体系和重点基础设施的安全保障体系。

变电站是国民生产生活基本能源保障体系中重要的基础设施，从跨地区大型变电站到乡镇社区小型变电站，其正常运行是保证企业、机关、社区居民正常工作生活的基本保障；由于地方社区的小型变电站很多地处偏僻，而且值守人员少，所以全国各地发生盗窃变压器，盗窃供电电缆或电站基础设施的案件时有发生，因此对于变电站的安全防护变得非常重要。

对于变电站的安全防护，重点是防范和阻止不法分子进入电站保护区内，对设备进行盗窃和破坏，因此变电站的防护重点就是对电站的周界通过安装安全可靠的技防设备，在不法分子企图进入电站防护区之前，及时产生报警信号，联动电站四周的视频监控系统进行录像，在视频监控器上弹出报警区域的放大画面；并通过报警现场的声光警示和灯光联动，将不法分子阻吓于周界之外，让不法分子闻风丧胆，逃之夭夭；同时报警系统可以及时将已经发生的警情通过电话或网络，通知上级管理中心和警情处理人员。

二、设计原则由于变电站安全管理的重要性，所以本项目方案设计遵循技术先进、功能齐全、性能稳定、节约成本的原则。

激光报警器原理
激光报警器是一种利用激光原理来检测和报警的装置。

它通过发射一束经过定向的激光束，将激光束聚束到一个特定的区域内，当有物体进入这个区域时，物体会反射或散射部分激光束，从而被激光报警器接收到。

激光报警器的工作原理是基于激光的传播和反射定律。

激光是一种高度聚焦的光束，具有方向性和高能量的特点。

当激光束被发射到一个特定区域时，它会沿直线传播并与其中的物体相互作用。

当物体进入激光束的路径并与其相交时，部分激光束会被物体反射或散射。

这个过程中，激光束的一部分能量将被物体吸收，而另一部分能量将按照反射定律改变方向并返回激光报警器。

激光报警器接收器会检测到返回的激光束，并根据接收到的光信号进行分析和处理。

如果返回的激光信号强度和特征符合预先设定的条件，激光报警器会判断有物体进入报警区域，触发警报或其他相应的报警动作。

需要注意的是，激光报警器的工作依赖于激光束的传播和接收，因此在使用过程中应注意激光束的定向和对准。

同时，也要避免其他物体或光源干扰激光束的传播和接收，以确保激光报警器的准确性和可靠性。
