油烟净化器系列使用说明书静电式油烟净化器是根据国家环保总局的有关规定及要求研制生产的，它能有效的清除有害气体，消除异味从而净化作业环境，彻底解决油烟烦恼。
静电式油烟净化器采用静电吸附原理，所以有很高的去除率同时还保持较低的能耗。
一、油烟净化器原理：油烟净化器为双区式静电吸附型，用来去除细微粒径的碳氢化合物和其它空气中的杂粒。
它的双区式是指电离段与收集段，每个电离段由一系列钨钢线组成，安装在一系列接地板中间，并通给高压直流电。
大气中的微粒在通过电离器的强力静电场时，被电离并带有正或负电荷。
每个收集段由很多数量的平行板组成，通以高压直流电（极性与电离器一致，但电压减半）以形成电场，带电微粒被接地板吸引的同时也受到带电板的驱赶。
正因如此，当气流中含有带电微粒时，可以被高效去除。
收集组件在保证气流平稳分布的同时，需保证低速通过收集段。
空气流动由位于收集组件后的风机提供能量，使空气以特定的速度流动。
二、油烟净化器技术特点1.高效：高效捕集不同粒径的油雾粒子，净化效率高，从根本上解决了污染转移问题。
(欧美的发达国家均采用此技术)2.灵活：模块化净化单元可以灵活组合，根据不同的净化处理量及净化率要求，单元数量可作适应性调整。
3.方便：模块化净化单元采用分体抽屉式结构，易于安装、维护，清洗特别方便。
4.先进：静电电源控制系统可自动调节电场强度，使净化设备在长期运行后仍保持较高的净化率。
5.安全：安全系统设计周密，检修门被打开，高压电源即自动切断；高压电源精心设计成环氧树脂严密封闭的单元体，使用安全可靠；采用了大型机所运用的闪络跟踪技术，可配备远程控制系统，大大提高运行的安全系数。
6.稳定：静电电源控制系统具有过流过压自动保护装置，保证设备稳定运行。
7.使用寿命长，节能高效。
三、适用范围：用于宾馆、饭馆、酒家、餐厅以及学校、工厂等场所；食品油炸、烹任加工行业；食品加工厂油烟污染治理、食堂油烟净化。
四、产品部件说明：。
目次（征求意见稿）2020年1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 分类、代号和标记 (2)4.1 分类 (2)4.2 代号 (2)4.3 标记 (2)5 要求 (3)5.1 一般要求 (3)5.2 外观要求 (3)5.3 性能要求 (3)6 检测系统与试验方法............................ .. (4)6.1 检测系统 (4)6.2 试验方法 (4)7 检验规则 (5)7.1 型式检验 (5)7.2 抽样及检验项目 (6)7.3 判定规则 (6)7.4 其他规定 (6)8 标志、随行文件、包装、运输和贮存 (6)8.1 标志 (6)8.2 随行文件 (6)8.3 包装、运输和贮存 (6)附录A（规范性附录）油烟净化率试验方法 (7)Contents1 Range (1)2 Normative reference documents (1)3 Terms and definitions (1)4 Classification,code and marking (2)4.1 Classification (2)4.2 Code name (2)4.3 Sign (2)5 Requirement (3)5.1 General requirements (3)5.2 Appearance requirements (3)5.3 Performance requirement (3)6 Test system and Test method (4)6.1 Test syetem (4)6.2 Test method (4)7 Inspection rules (5)7.1 Type inspection (5)7.2 Sampling and inspection items (6)7.3 Judgment rules (6)7.4 Other rules (6)8 Marking, accompanying documents, packaging, transportation and storage (6)8.1 Marking (6)8.2 Accompanying documents (6)8.3 Packing, transportation and storage (6)Appendix A (Normative)Test methods of oil fume purification rate (7)厨房用油烟净化器1 范围本标准规定了厨房用油烟净化器的术语和定义，分类、代号和标记，要求，检测系统与试验方法，检验规则，标志、随行文件、包装、运输和贮存等。
油烟净化器系列使用说明书The Standardization Office was revised on the afternoon of December 13, 2020油烟净化器系列使用说明书静电式油烟净化器是根据国家环保总局的有关规定及要求研制生产的，它能有效的清除有害气体，消除异味从而净化作业环境，彻底解决油烟烦恼。
静电式油烟净化器采用静电吸附原理，所以有很高的去除率同时还保持较低的能耗。
一、油烟净化器原理：油烟净化器为双区式静电吸附型，用来去除细微粒径的碳氢化合物和其它空气中的杂粒。
它的双区式是指电离段与收集段，每个电离段由一系列钨钢线组成，安装在一系列接地板中间，并通给高压直流电。
大气中的微粒在通过电离器的强力静电场时，被电离并带有正或负电荷。
每个收集段由很多数量的平行板组成，通以高压直流电（极性与电离器一致，但电压减半）以形成电场，带电微粒被接地板吸引的同时也受到带电板的驱赶。
正因如此，当气流中含有带电微粒时，可以被高效去除。
收集组件在保证气流平稳分布的同时，需保证低速通过收集段。
空气流动由位于收集组件后的风机提供能量，使空气以特定的速度流动。
二、油烟净化器技术特点1.高效：高效捕集不同粒径的油雾粒子，净化效率高，从根本上解决了污染转移问题。
(欧美的发达国家均采用此技术)2.灵活：模块化净化单元可以灵活组合，根据不同的净化处理量及净化率要求，单元数量可作适应性调整。
3.方便：模块化净化单元采用分体抽屉式结构，易于安装、维护，清洗特别方便。
4.先进：静电电源控制系统可自动调节电场强度，使净化设备在长期运行后仍保持较高的净化率。
5.安全：安全系统设计周密，检修门被打开，高压电源即自动切断；高压电源精心设计成环氧树脂严密封闭的单元体，使用安全可靠；采用了大型机所运用的闪络跟踪技术，可配备远程控制系统，大大提高运行的安全系数。
6.稳定：静电电源控制系统具有过流过压自动保护装置，保证设备稳定运行。

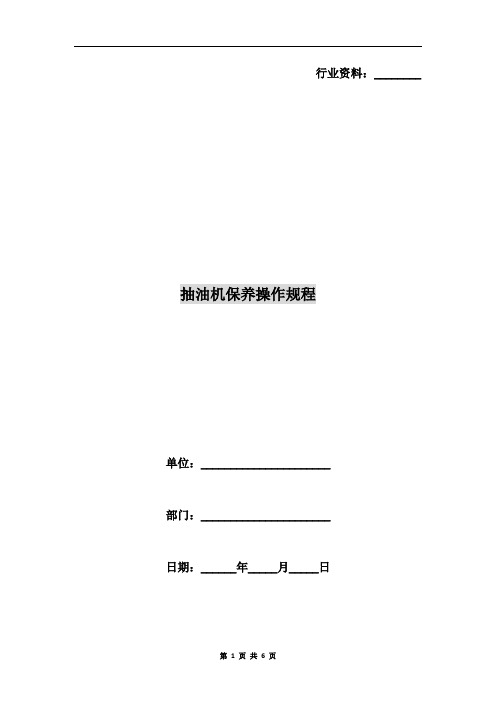

行业资料：________ 抽油机保养操作规程单位：______________________部门：______________________日期：______年_____月_____日第1 页共6 页抽油机保养操作规程2、组织人员、安全监护人到现场，对相关人员进行相关知识教育；3、办理相应票据，如："高空作业工作票"；4、检查刹车系统、配电、皮带松紧度、起重机等是否符合要求；5、检查作业现场有无油污、障碍物，作业时天气是否利于作业；二、操作1、停抽，使曲柄停在下死点自由位置刹紧刹车，扣上死刹，并由专人（有经验的人）负责刹车；2、紧固各部分螺丝，各轴承处加注黄油，检查减速箱机油是否足够或变质；3、调整刹车张合度、皮带松紧，必要时更换刹车片、皮带；4、对抽油机脱漆生锈部位进行除锈、刷漆、或涂油；5、必要时，清洗减速器内部，清除铁屑，加足机油，根据情况更换垫子、油封；6、对电器设备进行绝缘对地检查调整或更换触点；清洗、润滑电机轴承等；7、检查曲柄键、大小皮带轮键，必要时更换新键；8、确认全部保养完毕后，准备启抽；9、开抽后应检查调整部位，要求无扭、无碰、无杂音、运转正常。
三、注意事项1、安全带、吊索、吊具做到定期检验和使用前进行检查确认。
2、需要时，保证专人控制刹车和配电，在不用时断掉空气开关；3、特殊情况下应准备一些必要用品如：酷暑作业应准备饮料、遮第 2 页共 6 页阳伞、通迅工具；4、作业前清理无关操作人员、再次检查使用工具及吊车情况；5、抽油机凡属加注润滑油的各个润滑部位和润滑点，不允许有缺油现象；6、在现场操作必须有监护人，两米以上施工如果没有操作平台应系安全带，戴安全帽；7、抽油机上进行的任何操作都必须在停机刹车的状态下进行。
抽油机现场维护保养规程本标准规定了抽油机现场维护与保养的规程。
本标准适用于黑油山开采抽油机对现场维护与保养的操作要。
2维护和保养2.1例保及一保准备工作。

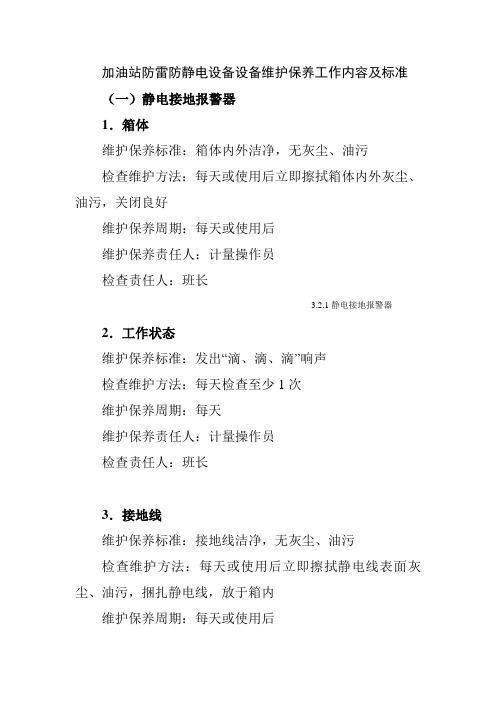

加油站防雷防静电设备设备维护保养工作内容及标准（一）静电接地报警器1．箱体维护保养标准：箱体内外洁净，无灰尘、油污检查维护方法：每天或使用后立即擦拭箱体内外灰尘、油污，关闭良好维护保养周期：每天或使用后维护保养责任人：计量操作员检查责任人：班长3.2.1静电接地报警器2．工作状态维护保养标准：发出“滴、滴、滴”响声检查维护方法：每天检查至少1次维护保养周期：每天维护保养责任人：计量操作员检查责任人：班长3．接地线维护保养标准：接地线洁净，无灰尘、油污检查维护方法：每天或使用后立即擦拭静电线表面灰尘、油污，捆扎静电线，放于箱内维护保养周期：每天或使用后维护保养责任人：计量操作员检查责任人：班长4．静电夹维护保养标准：静电夹洁净，无灰尘、油污检查维护方法：每天或使用后立即擦拭静电夹表面灰尘、油污维护保养周期：每天或使用后维护保养责任人：计量操作员检查责任人：班长（二）三相电源避雷器1．工作状态维护保养标准：正常工作指示灯发亮检查维护方法：每周检测1次维护保养周期：每周维护保养责任人：设备管理员检查责任人：站长2．箱体维护保养标准：箱体洁净，无灰尘3.2.2三相避雷器检查维护方法：每天擦拭表面灰尘维护保养周期：每天维护保养责任人：设备管理员检查责任人：站长（三）加油枪与机身导通情况维护保养标准：导通良好检查维护方法：每周用万用表检测加油枪与加油机机身导通情况维护保养周期：每周维护保养责任人：设备管理员检查责任人：站长三、警报设备（一）震动报警器维护保养标准：受震动，发出刺耳声响检查维护方法：每天测试1次维护保养周期：每天维护保养责任人：出纳员检查责任人：班长（二）公安联网报警器1．主机机体维护保养标准：洁净，无灰尘检查维护方法：每天擦拭机体灰尘维护保养周期：每天维护保养责任人：设备管理员检查责任人：班长2．电源线路维护保养标准：电源线路整齐、有序检查维护方法：每周检查并理顺电源线路维护保养周期：每周维护保养责任人：设备管理员检查责任人：站长3．工作状态维护保养标准：工作正常检查维护方法：每月与报警中心联系，测试工作状态维护保养周期：每月维护保养责任人：站长检查责任人：片区经理。
油烟净化器的维护于保养一、警告（非常重要）：清洗及维护人员的资格要求清洗维护人员需有电工资格，且持证上岗。
二、清洗人员应备防护工具，明细如下(每个人必备):a.防护眼镜x1只c.防护手套(橡胶)x1双b.防护雨鞋x1双d.防护手套(棉纱)x1双三、清洗工具1、高压水枪一支2、盛放极板的容器一个(材质为不锈钢或者是塑料)，该容器的体积不小于：长800MM*宽800MM*高800MM。
容器必须为耐酸耐碱材质，大于电极板体积.四、如何取出极板？1、用该机器配备的钥匙打开主机门，即进入该设备的电控箱。
2、关闭并确认该机台设备的电源处于关闭状态。
3、请用带有一端带有绝缘材料的螺丝刀进行放电工作。
4、如果您的设备是第一次清洗，请用螺丝刀拧开极板的固定螺丝。
5、将过滤网，极板小心拉出，注意不要过于用力，以免损坏极板及极板上的元器件。
五、如何清洗电极板？1、请将清水注入预先准备好的清洗容器内，至七分满。
2、将工业片碱按水的3--5%的比例缓缓放置于水中,配备极板清洗液。
先加水再加碱片,顺序不可颠倒，避免碱片因化学反应产生高热造成危险性。
加入药剂为碱片。
3、当工业片碱完全溶解后，将电极板放入清洗液中浸泡。
，应随时注意时间，避免电极板被侵蚀,各式油污之电极板放入水槽的时间如下:a.色拉油：15m、b.植物油：2~5m、c.动物油：5~10m、d.混合油：5~15m。
当第一次清洗时，建议浸泡的时间不超过10分钟，如果极板过脏，可适当延长浸泡时间。
4、把浸泡后的极板从水中取出。
5、使用高压水枪清洗电极板,使用高压水枪清洗电极板，由上而下、由内至外、由前到后顺势清洗，若未能清洗完成，需延长浸泡时间。
延长浸泡时间时，应每5min将电极板吊起喷水，避免电极板产生变型、弯曲，清洗过程中不可将电极板损伤、毁坏。
高压水枪清洗电极板时有以下几项需加强清洗:a 陶瓷件内外部表面。
B 电极板各极片的间隙、底部。
6、将清洗干净的极板自然风干。
文件编号版本/版次页次1/6
1.目的:规范公司厨房油烟凈化器的使用及维护管理,使厨房油烟的排放符合相关法律法规的要
求
2.适用范围:公司厨房使用的油烟凈化器
3.权责:管理部负责食堂油烟凈化器使用、维护用及清洗管理
4.定义：无
5.作业内容:
5.1油烟凈化器使用管理
5.1.1工作原理:
利用高压电场原理,通过高频电源装置与静电组合摸板一一对应形成电场分布,使
油烟粒子荷电后在另一极板上吸附,从而对油烟粒子及粘性粉尘进行高效捕集,并
对气味进行分解净化.
5.1.2凈化流程:
集气罩油烟进风口法兰朗洁LGCFC油烟净化机
达标排放风机出风口法兰
文件编号版本/版次文件编号
5.1.3结构示意图:
1 箱体
2 电源箱
3 进口法兰
4 电极
5 格网
6 集油箱
7 排油管
8 安装脚
9 指示灯10 出口法兰11 散热孔12 电极柱
13 拉手环
5.1.4操作说明:
a.通电前检查:
(1)电极舱门和电源舱门应关闭且密封;
(2)接地线应连接牢固;
(3)电源与电极之间的接触点应无损坏,且接触良好;
(4)确定输入电压与设备电源输入端子要求电压相符.
输入电压为220V时,接变压器的黑色与白色线.
输入电压为380V时,接变压器的黑色与红色线.。
除尘器操作维护规程1范围1.1 本标准规定了多管除尘器、湿式除尘器启动、运行、停止、保养等内容的操作保养规程。
1.2 本标准适用于多管除尘器、湿式除尘器。
2安全注意事项2.1 操作人员应持司炉工环保证，经过上岗前安全技术培训并考核合格，方可独立上岗操作。
2.2 劳动保护用品配备齐全。
2.3 在保养或修理之前，必须保证风机处于停止状态。
3启动前的检查与准备3.1表面整洁无明显锈蚀。
3.2各联接部位密封良好，保证气、水系统没有漏风、渗水现象。
3.3湿式除尘器检查补水管道是否畅通无阻，补水阀是否开关灵活。
3.4 检查锁气器或密封门开关是否灵活可靠，开关位置是否正常。
3.5烟道保温良好，严密无泄漏，照明充足。
3.6除灰机工作正常。
3.7湿式除尘器：启动引风机前，开启补水阀注水到指定水位，待水位稳定后方可启动引风机。
3.8 检查完毕后，应将检查过程和问题处理过程予以记录。
4除尘器的启动4.1除尘器随锅炉启动投入运行。
5除尘器的运行5.1多管除尘器5.1.1每班至少放灰一次，放灰要彻底，动作不宜过大，并观察除灰机的运转情况。
5.1.2 使用注意事项：a)锅炉运行时，除尘系统所有连接部位必须严密不漏气。
b)清灰时停止引风机运行，打开大小灰斗的锁气器放灰。
c)用户烘炉时应把除尘器的锁气装置打开,以免水汽与粉尘凝结,堵塞旋风子影响正常运行。
5.2湿式脱硫除尘器5.2.1引风机运转正常后，调整进水阀门，保持除尘器内水位在标定范围。
严禁无水、缺水或溢流过大时运行。
5.2.2 及时开启进水阀进行补水，调节除尘器内水位到最佳水位（烟囱既不冒黑烟，又含少量白色水蒸汽时的水位为最佳水位），水位调好后，不得随意改变。
5.2.3 除尘器每班清灰不少于2次。
操作人员待除尘器运行一段时间后打开集灰箱排水阀，当流出物浑浊或成稀泥状时进行清灰。
清灰方法：1)关闭集灰箱放灰阀门，缓慢打开密封门，待水流出后铲净集灰，关闭密封门。
2)打开集灰箱补水阀进行补水。
