新建筑防烟排烟系统技术标准规范HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】重要消息：2018新版《建筑防烟排烟系统技术标准》规范将从今天开始实施《建筑防烟排烟系统技术标准》(GB51251-2017)《建筑防烟排烟系统技术标准》(GB51251-2017)由中华人民共和国住房和城乡建设部和中华人民共和国国家质量检验检疫总局#于2018年05月01日联合发布，2018年08月01日实施。
前言▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼根据建设部《关于印发<2006年工程建设标准规范制定、修订计划(第一批)〉的通知》(建标[2006]77号)的要求，本标准由公安部四川消防研究所会同上海市公安消防总队等有关单位共同编制而成。
本标准制订过程中，编制组遵循国家有关法律、法规和技术标准，深入调研了建筑防烟排烟系统设计和工程应用情况，认真总结了火灾事故教训和建筑防烟、排烟系统工程应用实践经验，参考了国内外相关标准规范，吸收了先进的科研成果，广泛征求了设计、监理、施工、产品制造、消防监督等各有关单位的意见，最后经审查定稿。
本标准共分9章和7个附录，主要技术内容有：总则，术语和符号，防烟系统设计，排烟系统设计，系统控制、系统施工，系统调试，系统验收和维护管理等。
本标准中以黑体字标志部分为强制性条文，必须严格执行。
本标准由住房城乡建设部负责管理和对强制性条文的解释，由公安部消防局负责日常管理工作，由公安部四川消防研究所负责具体技术内容的解释。
在本标准执行过程中，希望各单位结合工程实践认真总结经验，注意积累资料，随时将有关意见和建议反馈给公安部四川消防研究所(地址：四川省成都市金牛区金科南路69号，邮政编码：610036)，以供今后修订时参考。
目录1 总则2 术语和符号术语符号3 防烟系统设计一般规定自然通风设施机械加压送风设施机械加压送风系统风量计算4 排烟系统设计一般规定防烟分区自然排烟设施机械排烟设施补风系统排烟系统设计计算5 系统控制防烟系统排烟系统6 系统施工一般规定进场检验风管安装部件安装风机安装7 系统调试一般规定单机调试联动调试8 系统验收—般规定工程验收9 维护管理附录A不同火灾规模下的机械排烟量附录B排烟口最大允许排烟量附录C防烟、排烟系统分部、分项工程划分附录D施工过程质量检查记录附录E防烟、排烟系统工程质量控制资料检查记录附录F防烟、排烟工程验收记录附录G防烟、排烟系统维护管理工作检查项目本标准用词说明引用标准名录▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼1 总则为了合理设计建筑防烟、排烟系统，保证施工质量，规范验收和维护管理，减少火灾危害，保护人身和财产安全，制定本标准。
建筑防烟排烟系统技术标准1. 引言建筑防烟排烟系统是指在火灾发生时，通过控制烟气传播和迅速排除烟气，以减少火灾带来的危害和保证人员疏散通道畅通的系统。
本文档旨在规定建筑防烟排烟系统的技术标准，以确保系统设计、安装和维护符合安全需求，有效保护人员生命安全。
2. 术语定义在本文档中，以下术语定义适用于建筑防烟排烟系统：•建筑防烟排烟控制系统：由控制面板、控制装置、传感器等组成的系统，用于监控和控制建筑内烟气的传播和排除。
•排烟系统：建筑内部用于排除烟气的系统，包括排风机、排烟道等设备。
•防烟系统：建筑内部用于阻止烟气传播的系统，包括防烟门、防烟窗等设备。
•入侵探测系统：用于监测建筑内部是否有人员入侵的系统，包括红外探测器、门磁等设备。
•环境监测系统：用于监测建筑内环境参数的系统，包括温湿度传感器、烟雾传感器等设备。
3. 建筑防烟排烟系统设计要求建筑防烟排烟系统的设计应满足以下要求：3.1 系统功能要求•排烟系统设计应能迅速排除火灾源附近产生的烟气，保持疏散通道畅通。
•防烟系统设计应能有效隔离烟气的传播，减少对人员的危害。
•入侵探测系统应能及时发现建筑内可能存在的人员入侵情况。
•环境监测系统应能实时检测建筑内环境参数，为防烟排烟系统提供准确的数据支持。
3.2 系统设计要求•建筑防烟排烟系统应根据建筑的用途、结构特点和火灾风险等因素进行综合设计。
•系统设计应符合相关法规和标准的要求，保证系统的可靠性和稳定性。
•系统设计应考虑到建筑使用过程中可能存在的变化，以便对系统进行调整和改进。
3.3 系统安装要求•建筑防烟排烟系统的安装应由经过培训和合格的专业人员进行。
•安装过程中应保证设备的正确连接和固定，输电线路和信号线路应符合相关电气安全规范。
•安装完成后应进行系统功能测试和调试，确保系统正常运行。
4. 建筑防烟排烟系统维护要求建筑防烟排烟系统的维护应满足以下要求：4.1 定期维护•系统设备应定期进行检查和保养，确保设备正常工作。
建筑防烟排烟系统技术标准建筑防烟排烟系统是建筑物中非常重要的一部分，它在火灾发生时能够有效地控制烟气扩散，保障人员的生命安全。
因此，建筑防烟排烟系统的技术标准显得尤为重要。
本文将就建筑防烟排烟系统技术标准进行详细介绍，以期为相关工程技术人员提供参考。
一、系统设计标准。
1.1、排烟风机选型。
排烟风机应根据建筑物的实际情况进行选型，考虑建筑物的高度、面积、烟气排放量等因素，确保排烟风机在火灾发生时能够有效排出烟气。
1.2、排烟通道设计。
排烟通道的设计应符合建筑设计规范，通道应设置合理，通风阻力小，排烟效果好，确保烟气能够迅速排出建筑物。
1.3、控制系统设计。
排烟系统的控制系统设计应考虑到自动化程度高、稳定可靠、操作简便等因素，确保在火灾发生时能够迅速启动排烟系统。
二、系统施工标准。
2.1、材料选用。
排烟系统施工应选用符合国家标准的防火材料，确保在火灾发生时能够保持良好的工作状态。
2.2、施工工艺。
排烟系统的施工应按照相关规范进行，确保施工质量，避免施工过程中出现质量问题。
2.3、验收标准。
排烟系统施工完成后，应进行严格的验收，确保系统各项指标符合设计要求，达到预期效果。
三、系统运行维护标准。
3.1、定期检测。
排烟系统应定期进行检测，确保系统各部件正常运行，预防故障发生。
3.2、日常维护。
排烟系统应进行日常维护，包括清洁、润滑等工作，确保系统在平时能够保持良好状态。
3.3、故障处理。
一旦排烟系统出现故障，应及时进行处理，确保系统在火灾发生时能够正常工作。
以上就是建筑防烟排烟系统技术标准的相关内容介绍，希望能够为相关工程技术人员提供一些参考，确保建筑防烟排烟系统的设计、施工和运行维护达到标准要求，保障人员生命安全。
防烟最新规范标准随着城市化进程的加快，高层建筑日益增多，火灾等安全事故的防范变得尤为重要。
防烟系统作为保障人员安全疏散的重要组成部分，其规范标准的制定和执行至关重要。
以下是针对防烟系统的最新规范标准内容：一、防烟系统设计原则1. 应根据建筑物的用途、规模、结构特点和使用功能，合理设计防烟系统。
2. 防烟系统应与建筑的消防设施、疏散通道等其他安全系统协同工作，形成综合防护体系。
二、防烟系统分类1. 自然通风防烟系统：利用建筑物的自然通风条件，通过设置通风口、排烟窗等实现防烟。
2. 机械防烟系统：通过安装风机、排烟管道等设施，实现对烟雾的强制排放。
三、防烟系统设计要求1. 防烟系统应覆盖所有可能产生烟雾的区域，包括但不限于楼梯间、电梯前室、走廊等。
2. 系统设计应确保在火灾发生时，烟雾能在最短时间内被有效控制和排放。
四、防烟系统设备配置1. 排烟风机应具备足够的功率和效率，以满足排烟需求。
2. 排烟管道应采用耐火材料，保证在火灾情况下的稳定性和安全性。
3. 应设置足够的排烟口，确保烟雾能够均匀排放。
五、防烟系统的维护与管理1. 定期检查防烟系统设备，确保其正常运行。
2. 对防烟系统进行定期的维护和保养，包括清洁、更换损坏部件等。
六、防烟系统的安全监测1. 应安装烟雾探测器，实时监测烟雾浓度，一旦超标立即启动防烟系统。
2. 应配备紧急手动启动装置，以便在自动系统失效时，能够手动启动防烟系统。
七、防烟系统的培训与演练1. 对建筑物内的人员进行防烟系统使用的培训，提高其应对火灾的能力。
2. 定期组织防烟系统的演练，确保在真实情况下能够有效疏散人员。
八、规范的更新与修订1. 随着技术的发展和实践经验的积累，防烟规范标准应不断更新和修订，以适应新的安全需求。
以上是防烟系统的最新规范标准，旨在通过科学的设计和管理，最大限度地减少火灾对人员安全的影响。
新版《建筑防烟排烟系统技术标准》规范2018新版《建筑防烟排烟系统技术标准》规范重要消息:2018新版《建筑防烟排烟系统技术标准》规范将从今天开始实施《建筑防烟排烟系统技术标准》(GB51251-2017)《建筑防烟排烟系统技术标准》(GB51251-2017)由中华人民共和国住房和城乡建设部和中华人民共和国国家质量检验检疫总局#于2018年05月01日联合发布,2018年08月01日实施。
前言▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼根据建设部《关于印发<2006年工程建设标准规范制定、修订计划(第一批)〉的通知》(建标[2006]77号)的要求,本标准由公安部四川消防研究所会同上海市公安消防总队等有关单位共同编制而成。
本标准制订过程中,编制组遵循国家有关法律、法规和技术标准,深入调研了建筑防烟排烟系统设计和工程应用情况,认真总结了火灾事故教训和建筑防烟、排烟系统工程应用实践经验,参考了国内外相关标准规范,吸收了先进的科研成果,广泛征求了设计、监理、施工、产品制造、消防监督等各有关单位的意见,最后经审查定稿。
本标准共分9章和7个附录,主要技术内容有:总则,术语和符号,防烟系统设计,排烟系统设计,系统控制、系统施工,系统调试,系统验收和维护管理等。
本标准中以黑体字标志部分为强制性条文,必须严格执行。
本标准由住房城乡建设部负责管理和对强制性条文的解释,由公安部消防局负责日常管理工作,由公安部四川消防研究所负责具体技术内容的解释。
在本标准执行过程中,希望各单位结合工程实践认真总结经验,注意积累资料,随时将有关意见和建议反馈给公安部四川消防研究所(地址:四川省成都市金牛区金科南路69号,邮政编码:610036),以供今后修订时参考。
目录1 总则2 术语和符号2.1 术语2.2 符号3 防烟系统设计3.1 一般规定3.2 自然通风设施3.3 机械加压送风设施3.4 机械加压送风系统风量计算4 排烟系统设计4.1 一般规定4.2 防烟分区4.3 自然排烟设施4.4 机械排烟设施4.5 补风系统4.6 排烟系统设计计算5 系统控制5.1 防烟系统5.2 排烟系统6 系统施工6.1 一般规定6.2 进场检验6.3 风管安装6.4 部件安装6.5 风机安装7 系统调试7.1 一般规定7.2 单机调试7.3 联动调试8 系统验收8.1 —般规定8.2 工程验收9 维护管理附录A不同火灾规模下的机械排烟量附录B排烟口最大允许排烟量附录C防烟、排烟系统分部、分项工程划分附录D施工过程质量检查记录附录E防烟、排烟系统工程质量控制资料检查记录附录F防烟、排烟工程验收记录附录G防烟、排烟系统维护管理工作检查项目本标准用词说明引用标准名录▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼1 总则1.0.1 为了合理设计建筑防烟、排烟系统,保证施工质量,规范验收和维护管理,减少火灾危害,保护人身和财产安全,制定本标准。
防排烟一、防烟什么情况下需考虑防烟？防烟楼梯间及其前室消防电梯间前室或合用前室避难走道的前室、避难层（间）0.防烟系统的选择：①建筑高度≥50m的公共建筑、工业建筑和建筑高度≥100m的住宅建筑，其防烟楼梯间、独立前室、共用前室、合用前室及消防电梯前室，采用机械加压送风。
②建筑高度≤50m的公共建筑、工业建筑和建筑高度≤100m的住宅建筑，其防烟楼梯间、独立前室、共用前室、合用前室（除共用前室和消防电梯前室外）及消防电梯前室，优先采用自然通风。
不能设置时，采用机械加压送风系统，防烟系统的选择：A.独立前室或合用前室满足下列条件之一时，楼梯间可不设防烟系统：.采用全敞开的阳台或凹廊；.设有两个及以上不同朝向的可开启外窗，且独立前室两个外窗面积分别≥2m2，合用前室两个外窗面积≥3m2；B. 独立前室、共用前室及合用前室的机械加压送风口设置在前室的顶部或正对前室入口的墙面时，楼梯间可采用自然通风；当机械加压送风口未设置在前室顶部或正对前室入口的墙面时，楼梯间应采用机械加压送风系统。
C. 当防烟楼梯间在裙房高度以上部分采用自然通风时，不具备自然通风条件的裙房的独立前室、共用前室和合用前室应采用机械加压送风系统，且独立前室共用前室和合用前室送风口的设置应符合B条的规定。
1.自然通风设置要求①封闭楼梯间、防烟楼梯间应在最高部位设面积不小于1.0m2的可开启外窗或开口。
建筑高度大于10m时，尚应在楼梯间外墙上每5层内设置总面积不小于2.0m2的可开启外窗或开口，且布置间隔不大于3层。
②前室独立前室、消防电梯前室可开启外窗或开口面积不小于2.0m2共用前室、合用前室可开启外窗或开口面积不应小于3.0m2③避难层（间）设有不同朝向的可开启外窗，其有效面积不应小于该避难层（间）地面面积的2%，且每个朝向面积不应小于2.0m22.机械加压送风的设置要求①系统的设置要求：建筑高度小于≤50m的公共建筑、工业建筑和建筑高度≤100m的住宅建筑，当采用独立前室且其仅有一个门与走道或房间相通时，可仅在楼梯间设置机械加压送风系统；当独立前室有多个门时，楼梯间、独立前室应分别独立设置机械加压送风系统。

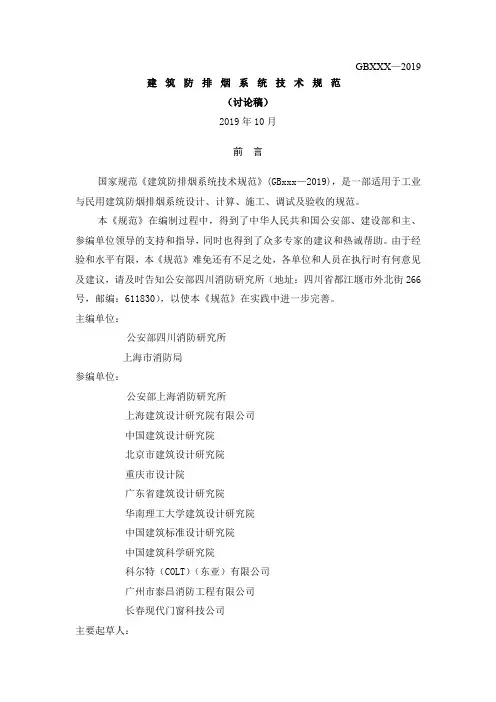

GBXXX—2019 建筑防排烟系统技术规范（讨论稿）2019年10月前言国家规范《建筑防排烟系统技术规范》(GBxxx—2019)，是一部适用于工业与民用建筑防烟排烟系统设计、计算、施工、调试及验收的规范。
本《规范》在编制过程中，得到了中华人民共和国公安部、建设部和主、参编单位领导的支持和指导，同时也得到了众多专家的建议和热诚帮助。
由于经验和水平有限，本《规范》难免还有不足之处，各单位和人员在执行时有何意见及建议，请及时告知公安部四川消防研究所（地址：四川省都江堰市外北街266号，邮编：611830），以使本《规范》在实践中进一步完善。
主编单位：公安部四川消防研究所上海市消防局参编单位：公安部上海消防研究所上海建筑设计研究院有限公司中国建筑设计研究院北京市建筑设计研究院重庆市设计院广东省建筑设计研究院华南理工大学建筑设计研究院中国建筑标准设计研究院中国建筑科学研究院科尔特（COLT）（东亚）有限公司广州市泰昌消防工程有限公司长春现代门窗科技公司主要起草人：王炯李风兰彬黄德祥韩峥曾杰朱鸣夏令操徐稳龙袁昕朱晔盛寿炜炜彭琼廖坚卫王钊张兢周强林宏达盛伟军李德品刘卫江刘建宏刘文利王经伟张洁玉目录前言 (1)1 总则 (2)2 术语和符号 (3)2.1 术语 (3)2.2 符号 (5)3 防烟设计 (7)3.1 一般规定 (7)3.2采用自然通风方式防烟的要求 (8)3.3采用机械加压送风方式防烟的要求 (9)4排烟设计 (11)4.1 一般规定 (11)4.2 自然排烟方式的要求 (13)4.3 机械排烟方式的要求 (14)4.4 排烟区域排烟时所需的补风要求 (16)5防排烟系统设计计算 (16)5.1火灾模型的确定和排烟量 (16)5.2 防烟系统设计计算 (17)5.3 排烟系统设计计算 (20)6 进场检验 (23)7 系统施工 (25)8 系统调试 (28)9 工程验收 (30)附录A防排烟系统施工及验收记录表 (33)附录B 本规范用词说明 (36)1 总则1.0.1 为了控制建筑火灾的烟气流动，有利于人员的安全疏散和消防救援的展开，防止和减少火灾的危害，保障社会的公共安全，制定本规范。
《建筑防烟排烟系统技术标准》建筑防烟排烟系统技术标准是针对建筑防烟排烟系统而制定的标准，旨在保障建筑消火栓系统安全可靠，保证建筑平安。
包括但不限于防烟排烟系统的设计、施工、安装和检验试验等内容。
一、设计原则1、建筑防烟排烟系统应当按照《建筑消防设计标准》的有关规定设计，满足人员疏散、控制和扑救火灾的要求；2、防烟排烟系统的设计应考虑各种可能发生的燃烧、烟气流动以及火灾后消防系统的运行情况；3、防烟排烟系统的设计应考虑对环境、建筑结构和其他建筑构件与消防设备的兼容性及其他影响；4、防烟排烟系统要尽量缩短火灾后的烟气释放时间；5、防烟排烟系统设计应尽量减少建筑结构本身和构件的损坏程度；6、防烟排烟系统应尽可能考虑历史建筑和文物保护建筑的设计要求；二、施工1、防烟排烟系统施工应按照设计文件编制施工方案，并持有有效许可证书；2、施工应符合国家相关质量标准及其他要求；3、施工应按照施工方案详细编制施工进度和施工队伍编制等计划，同时对施工质量抓严；4、施工施工现场清洁应达到规定要求；5、施工应符合“施工要求-施工技术”的要求，并及时将施工工序及时完成；6、防烟排烟系统施工完毕应按照要求执行安装检验试验；三、安装2、安装管材须符合国家标准要求，并仔细检查；3、安装应保证无缝，地板应坚实；4、安装时要分层检查，确保管道及附件的正确位置和方向；5、管材应做接缝处理，割接位置距净空位置30cm以上；6、安装主管线由专业制作，施工时应当仔细检查，确保管材质量有保证；四、检验试验1、检验试验应当按照工程文件中的要求及《建筑消防设计标准》的有关规定进行；2、检验试验的目的是确定防烟排烟系统的性能是否满足设计要求；3、检验试验应当对建筑内的压力和温度进行测量，检查各道闸室控制阀的动作情况；4、检验试验须隔日放烟、隔日试验，并检查防烟排烟系统设备的有效性；5、检验试验应写出详细报告来，以备记录使用。

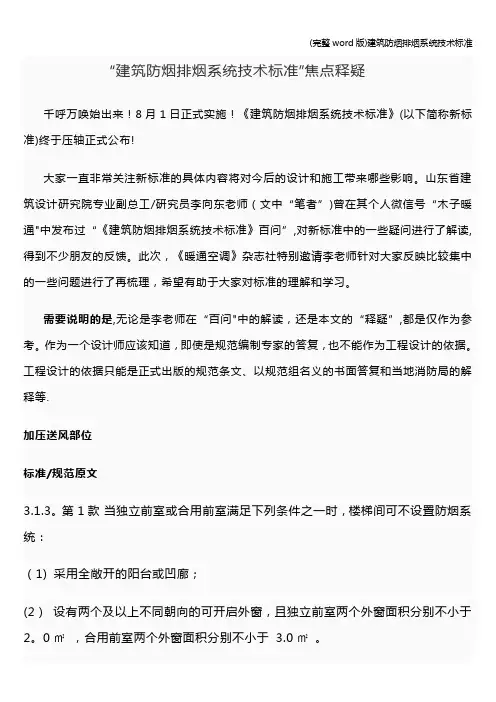

“建筑防烟排烟系统技术标准”焦点释疑千呼万唤始出来！8月1日正式实施！《建筑防烟排烟系统技术标准》(以下简称新标准)终于压轴正式公布!大家一直非常关注新标准的具体内容将对今后的设计和施工带来哪些影响。
山东省建筑设计研究院专业副总工/研究员李向东老师（文中“笔者”)曾在其个人微信号“木子暖通"中发布过“《建筑防烟排烟系统技术标准》百问”,对新标准中的一些疑问进行了解读,得到不少朋友的反馈。
此次，《暖通空调》杂志社特别邀请李老师针对大家反映比较集中的一些问题进行了再梳理，希望有助于大家对标准的理解和学习。
需要说明的是,无论是李老师在“百问"中的解读，还是本文的“释疑”,都是仅作为参考。
作为一个设计师应该知道，即使是规范编制专家的答复，也不能作为工程设计的依据。
工程设计的依据只能是正式出版的规范条文、以规范组名义的书面答复和当地消防局的解释等.加压送风部位标准/规范原文3.1.3。
第1款当独立前室或合用前室满足下列条件之一时，楼梯间可不设置防烟系统：（1) 采用全敞开的阳台或凹廊；(2）设有两个及以上不同朝向的可开启外窗，且独立前室两个外窗面积分别不小于2。
0㎡，合用前室两个外窗面积分别不小于3.0㎡。
释疑：不设防烟系统的意思，就是没有自然通风条件的楼梯间也可以不设置送风系统。
标准/规范原文3。
1。
3。
第2款当独立前室、合用前室及共用前室的机械加压送风口设置在前室的顶部或正对前室入口的墙面时,楼梯间可采用自然通风系统；当机械加压送风口未设置在前室的顶部或正对前室入口的墙面时，楼梯间应采用机械加压送风系统。
释疑：当机械加压送风口未设置在前室的顶部或正对前室入口的墙面时，无论楼梯间是否具备自然通风条件，均应设置加压送风系统。
机械加压送风口设置在前室的“顶部”指在走道进入前室的门口上方，设置类似于风幕的送风口，风口长度宜较门宽各超出100mm.“正对前室入口”指针对走道至前室的疏散门门口。
新版《建筑防烟排烟系统技术标准》规范防火设计规范 (一)近年来，建筑防火问题成为了公共安全的敏感话题之一。
为应对防火需求，国家标准化委员会颁布新版《建筑防烟排烟系统技术标准》，旨在规范防火设计规范，提升建筑消防安全标准和系统建设水平。
一、强制性标准范围新版《建筑防烟排烟系统技术标准》依据我国国情，结合实际操作流程，对消防安全建设标准进行了重新制定。
此标准在国内所有民用建筑中的实施范围极为广泛，包括商业大厦、居住区、科研单位、宾馆酒店、培训机构及医疗机构等。
二、排烟系统的节能原则新标准注重绿色、低碳、节能的理念，采用新型材料和技术，实现排烟无负担。
此外，它还明确了排烟系统的核心功能、操作原理和特点，使得排烟系统的能效独具特色。
三、电梯室等防烟楼梯间的设计为避免电梯因起火而被雾化烟气粘在电梯间墙壁上，新标准要求电梯室内和楼梯间应设置防火帘，同时还要求要建设自然通风、排烟系统，加强疏散通道安全设计，确保人员避免受到烟雾影响。
四、建筑排烟设计流程新标准中还规范了排烟设计流程，包括消防产品的准备工作、规定须遵循的管线路径、烟道尺寸的测试、排烟设备的安装和排烟通风设备的运行方式等，奠定了规范化的基础。
五、标准的评估和实施新版《建筑防烟排烟系统技术标准》并不仅仅是纸上谈兵，它需要尽快落地、开始实施。
在评估排烟系统设备方面，新标准明确了必须进行现场检测，以便评估设施的运行状况，并对消防设施人员的培训做出明确要求，定期组织消防演练，提高消防安全培训素质。
六、细化不同场所的要求新标准针对不同类型的场所（如大型商场、剧院等）进行了详细规定，旨在为消防工作在组织和实施时提供更具体的指导。
这使得现有消防安全规定能够针对特定场所进行适当地调整和改进。
总之，新版《建筑防烟排烟系统技术标准》是我国防火安全领域的一项重要规定。
它不仅规范了室内防火系统，提高民众消防意识，还进一步加强了公共消防安全意识。
未来，相关部门应密切关注它的落地情况，并对方案进行适时改进。
新版建筑防烟排烟系统技术标准规范精选文档 TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-究所(地址：四川省成都市金牛区金科南路69号，邮政编码：610036)，以供今后修订时参考。
目录1 总则2 术语和符号术语符号3 防烟系统设计一般规定自然通风设施机械加压送风设施机械加压送风系统风量计算4 排烟系统设计一般规定防烟分区自然排烟设施机械排烟设施补风系统排烟系统设计计算5 系统控制防烟系统排烟系统6 系统施工一般规定进场检验风管安装部件安装风机安装7 系统调试一般规定单机调试联动调试8 系统验收—般规定工程验收9 维护管理附录A不同火灾规模下的机械排烟量附录B排烟口最大允许排烟量附录C防烟、排烟系统分部、分项工程划分附录D施工过程质量检查记录附录E防烟、排烟系统工程质量控制资料检查记录附录F防烟、排烟工程验收记录附录G防烟、排烟系统维护管理工作检查项目本标准用词说明引用标准名录▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼1 总则为了合理设计建筑防烟、排烟系统，保证施工质量，规范验收和维护管理，减少火灾危害，保护人身和财产安全，制定本标准。
本标准适用于新建、扩建和改建的工业与民用建筑的防烟、排烟系统的设计、施工、验收及维护管理。
对于有特殊用途或特殊要求的工业与民用建筑，当专业标准有特别规定的，可从其规定。
建筑防烟、排烟系统的设计，应结合建筑的特性和火灾烟气的发展规律等因素，采取有效的技术措施，做到安全可靠、技术先进、经济合理。
建筑防烟、排烟系统的设备，应选用符合国家现行有关标准和有关准入制度的产品。
建筑防烟、排烟系统的设计、施工、验收及维护管理除执行本标准外，尚应符合国家现行有关标准的要求。
2 术语和符号术语防烟系统通过采用自然通风方式，防止火灾烟气在楼梯间、前室、避难层(间)等空间内积聚，或通过采用机械加压送风方式阻止火灾烟气侵入楼梯间、前室、避难层(间)等空间的系统，防烟系统分为自然通风系统和机械加压送风系统。
排烟系统采用自然排烟或机械排烟的方式，将房间、走道等空间的火灾烟气排至建筑物外的系统，分为自然排烟系统和机械排烟系统。
直灌式机械加压送风无送风井道，采用风机直接对楼梯间进行机械加压的送风方式。
自然排烟利用火灾热烟气流的浮力和外部风压作用，通过建筑开口将建筑内的烟气直接排至室外的排烟方式。
自然排烟窗(口)具有排烟作用的可开启外窗或开口，可通过自动、手动、温控释放等方式开启。
烟羽流火灾时烟气卷吸周围空气所形成的混合烟气流。
烟羽流按火焰及烟的流动情形，可分为轴对称型烟羽流、阳台溢出型烟羽流、窗口型烟羽流等。
轴对称型烟羽流上升过程不与四周墙壁或障碍物接触，并且不受气流干扰的烟羽流。
阳台溢出型烟羽流从着火房间的门(窗)梁处溢出，并沿着火房间外的阳台或水平突出物流动，至阳台或水平突出物的边缘向上溢出至相邻高大空间的烟羽流。
窗口型烟羽流从发生通风受限火灾的房间或隔间的门、窗等开口处溢出至相邻高大空间的烟羽流。
挡烟垂壁用不燃材料制成，垂直安装在建筑顶棚、梁或吊顶下，能在火灾时形成一定的蓄烟空间的挡烟分隔设施。
储烟仓位于建筑空间顶部，由挡烟垂壁、梁或隔墙等形成的用于蓄积火灾烟气的空间。
储烟仓高度即设计烟层厚度。
清晰高度烟层下缘至室内地面的高度。
烟羽流质量流量单位时间内烟羽流通过某一高度的水平断面的质量，单位为 kg/s。
排烟防火阀安装在机械排烟系统的管道上，平时呈开启状态，火灾时当排烟管道内烟气温度达到280℃时关闭，并在一定时间内能满足漏烟量和耐火完整性要求，起隔烟阻火作用的阀门。
一般由阀体、叶片、执行机构和温感器等部件组成。
排烟阀安装在机械排烟系统各支管端部(烟气吸入口)处，平时呈关闭状态并满足漏风量要求，火灾时可手动和电动启闭，起排烟作用的阀门。
一般由阀体、叶片、执行机构等部件组成。
排烟口机械排烟系统中烟气的入口。
固定窗设置在设有机械防烟排烟系统的场所中，窗扇固定、平时不可开启，仅在火灾时便于人工破拆以排出火场中的烟和热的外窗。
可熔性采光带(窗)采用在120°C150°C能自行熔化且不产生熔滴的材料制作，设置在建筑空间上部，用于排出火场中的烟和热的设施。
独立前室只与一部疏散楼梯相连的前室。
共用前室(居住建筑)剪刀楼梯间的两个楼梯间共用同一前室时的前室。
合用前室防烟楼梯间前室与消防电梯前室合用时的前室。
符号计算几何参数A—每个疏散门的有效漏风面积;Ak—开启门的截面面积;A0—所有进气口总面积;Am—门的面积;Af—单个送风阀门的面积;Ag—前室疏散门的总面积;Al—楼梯间疏散门的总面积;AV—自然排烟窗(口)截面积;AW—窗口开口面积;B—风管长边尺寸;b一从开口至阳台边沿的距离;dm—门的把手到门闩的距离;db一排烟系统吸入口最低点之下烟气层厚度;D—风管直径;H一空间净高;H′—对于单层空间，取排烟空间的建筑净高度;对于多层空间，取最高疏散楼层的层高; H1—燃料面至阳台的高度;HW—窗口开口的高度;Hq—最小清晰高度;w—火源区域的开口宽度;W—烟羽流扩散宽度;Wm—单扇门的宽度;Z一燃料面到烟层底部的高度;Z1一火焰极限高度;Zb—从阳台下缘至烟层底部的高度;Zw—窗口开口的上缘到烟层底部的高度。
计算风量、风速g—重力加速度;Lhigh—高压系统单位面积风管单位时间内的允许漏风量; Lj—楼梯间的机械加压送风量;Llow—低压系统单位面积风管单位时间内的允许漏风量; Lmid—中压系统单位面积风管单位时间内的允许漏风量; Ls—前室的机械加压送风量;L1—门开启时，达到规定风速值所需的送风量;L2—门开启时，规定风速值下的其他门缝漏风总量;L3—未开启的常闭送风阀的漏风总量;Mρ—烟羽流质量流量;v—门洞断面风速;V—排烟量;Vmax—排烟口最大允许排烟量。
计算压力、热量、时间Cp—空气的定压比热;F′—门的总推力;Fdc—门把手处克服闭门器所需的力;M—闭门器的开启力矩;ρ0—环境温度下的气体密度;P—疏散门的最大允许压力差;P风管—风管系统工作压力;△P—计算漏风量的平均压力差; Q—热释放速率;Qc—热释放速率中的对流部分;t—火灾增长时间;T—烟层的平均绝对温度;T0—环境的绝对温度;△T—烟层平均温度与环境温度之差。
计算系数α—火灾增长系数;αw—窗口型烟羽流的修正系数;γ—排烟位置系数;C0—进气口流量系数;CV—自然排烟窗(口)流量系数; K—烟气中对流放热量因子;n—指数。
计算其他符号N1—设计疏散门开启的楼层数量;N2—漏风疏散门的数量;N3—漏风阀门的数量。
3 防烟系统设计一般规定建筑防烟系统的设计应根据建筑高度、使用性质等因素，采用自然通风系统或机械加压送风系统。
建筑高度大于50m的公共建筑、工业建筑和建筑高度大于100m的住宅建筑，其防烟楼梯间、独立前室、共用前室、合用前室及消防电梯前室应采用机械加压送风系统。
建筑高度小于或等于50m的公共建筑、工业建筑和建筑高度小于或等于100m的住宅建筑，其防烟楼梯间、独立前室、共用前室、合用前室(除共用前室与消防电梯前室合用外)及消防电梯前室应采用自然通风系统;当不能设置自然通风系统时，应采用机械加压送风系统。
防烟系统的选择，尚应符合下列规定：1 当独立前室或合用前室满足下列条件之一时，楼梯间可不设置防烟系统：1) 采用全敞开的阳台或凹廊;2) 设有两个及以上不同朝向的可开启外窗，且独立前室两个外窗面积分别不小于 m2 ，合用前室两个外窗面积分别不小于。
2 当独立前室、共用前室及合用前室的机械加压送风口设置在前室的顶部或正对前室入口的墙面时，楼梯间可采用自然通风系统;当机械加压送风口未设置在前室的顶部或正对前室入口的墙面时，楼梯间应采用机械加压送风系统。
3 当防烟楼梯间在裙房高度以上部分采用自然通风时，不具备自然通风条件的裙房的独立前室、共用前室及合用前室应采用机械加压送风系统，且独立前室、共用前室及合用前室送风口的设置方式应符合本条第 2款的规定。
建筑地下部分的防烟楼梯间前室及消防电梯前室，当无自然通风条件或自然通风不符合要求时，应采用机械加压送风系统。
防烟楼梯间及其前室的机械加压送风系统的设置应符合下列规定：1建筑高度小于或等于50m的公共建筑、工业建筑和建筑高度小于或等于100m的住宅建筑，当采用独立前室且其仅有一个门与走道或房间相通时，可仅在楼梯间设置机械加压送风系统;当独立前室有多个门时，楼梯间、独立前室应分别独立设置机械加压送风系统。
2当采用合用前室时，楼梯间、合用前室应分别独立设置机械加压送风系统。
3当采用剪刀楼梯时，其两个楼梯间及其前室的机械加压送风系统应分别独立设置。
封闭楼梯间应采用自然通风系统，不能满足自然通风条件的封闭楼梯间，应设置机械加压送风系统。
当地下、半地下建筑(室)的封闭楼梯间不与地上楼梯间共用且地下仅为一层时，可不设置机械加压送风系统，但首层应设置有效面积不小于㎡的可开启外窗或直通室外的疏散门。
设置机械加压送风系统的场所，楼梯间应设置常开风口，前室应设置常闭风口;火灾时其联动开启方式应符合本标准第条的规定。
避难层的防烟系统可根据建筑构造、设备布置等因素选择自然通风系统或机械加压送风系统。
避难走道应在其前室及避难走道分别设置机械加压送风系统，但下列情况可仅在前室设置机械加压送风系统：1避难走道一端设置安全出口，且总长度小于30m;2避难走道两端设置安全出口，且总长度小于60m。
自然通风设施采用自然通风方式的封闭楼梯间、防烟楼梯间，应在最高部位设置面积不小于的可开启外窗或开口;当建筑高度大于10m时，尚应在楼梯间的外墙上每 5层内设置总面积不小于 m2 的可开启外窗或开口，且布置间隔不大于 3层。
前室采用自然通风方式时，独立前室、消防电梯前室可开启外窗或开口的面积不应小于 m2，共用前室、合用前室不应小于 m2。
采用自然通风方式的避难层(间)应设有不同朝向的可开启外窗，其有效面积不应小于该避难层(间)地面面积的 2%，且每个朝向的面积不应小于㎡。
可开启外窗应方便直接开启，设置在高处不便于直接开启的可开启外窗应在距地面高度为的位置设置手动开启装置。
机械加压送风设施建筑高度大于100m的建筑，其机械加压送风系统应竖向分段独立设置，且每段高度不应超过100m。
除本标准另有规定外，采用机械加压送风系统的防烟楼梯间及其前室应分别设置送风井(管)道，送风口(阀)和送风机。
建筑高度小于或等于50m的建筑，当楼梯间设置加压送风井(管)道确有困难时，楼梯间可采用直灌式加压送风系统，并应符合下列规定：1建筑高度大于32m的高层建筑，应采用楼梯间两点部位送风的方式，送风口之间距离不宜小于建筑高度的1/2 ;2送风量应按计算值或本标准第条规定的送风量增加20%;3加压送风口不宜设在影响人员疏散的部位。
