实现深井泵系统的远程控制.

井下主排水泵远程控制主排水泵房无人值守系统已成为数字化矿井的重要组成，对煤矿的排水自动化、排水系统的精益化管理及矿井的提质增效等具有十分重要的意义，对矿井实现安全生产、辅助指挥决策有实际意义。

1 系统组成主排水泵房无人值守系统主要由PLC控制柜、GUC8矿用本安型超声波物位传感器、KGY8矿用压力传感器、LCZ8矿用超声波流量计、执行机构、摄像仪、地面监控计算机、工业监视器等构成，实现了井下排水泵的自动和手动控制。

2 控制系统的工作原理2.1主排水泵的启动水泵在接受到开泵命令后，判断此时是否满足开泵条件；当满足开泵条件时，系统十秒预警后打开真空电磁阀，真空阀开到位后再打开射流阀进入抽真空过程。

当水泵的真空值达到设定值并稳定一段时间后，启动电机并监测出水口的出口压力；出口压力达到设定值并稳定一定时间后，再开启电动阀门，电动阀门开到位后水泵启动过程结束。

2.2主排水泵的停运当水泵收到停泵命令或运行过程中出现故障，为了避免水锤的发生，系统先关闭出水电动阀门，电动阀门关到位后，系统关闭电机，停泵过程结束。

系统要求急停的情况下，同时关闭电机和出水闸门。

远程控制系统主排水泵远程控制系统操作界面3无人值守的实现系统能够根据水仓水位，合理安排主排水泵的运行，实现主排水泵的自动控制。

在地面调度室，通过上位机的人机界面实现主排水泵的启动、停止。

??监测主排水泵运行的相关数据，通过实现数据的就地显示，通过人机界面实现数据的远程显示：主排水泵的出口压力、负压、轴承温度、主电机的电压与电流、定子、轴承的温度、主闸阀的开到位与关到位信号等位置信号。

系统收集现场相关数据，并通过现场实际设定保护值，当现场检测数据超过或低于设定值时，系统将报警，在就地操作箱及界面上显示，并提供简要的故障信息，以便维护人员解决系统故障。

4系统保护功能主排水泵房的无人值守系统担负着井下矿井水的排放任务，系统要具备完备安全性及可靠性。

温度保护：主排水泵多为离心式，其配套主电机的功率较大，运行时将产生很多的热量，电机的定子温度、轴承温度以及主排水泵的轴承温度都应进行实时监测，当温度超过设定值时，控制系统给出报警信号。

前进煤矿井水泵无人职守远程控制系统设计方案终-星奥513引言随着科技的不断发展，远程控制系统在各个领域得到了广泛应用，其中包括煤矿行业。

为了提高煤矿井下作业的效率和安全性，设计一套无人职守的远程控制系统对水泵进行监控和控制具有重要意义。

系统架构本系统采用分布式架构，包括井下终端节点和地面监控中心两部分。

- 井下终端节点包括传感器模块、执行控制模块和通信模块，用于监测水泵运行状态并接收指令； - 地面监控中心通过无线网络与井下终端节点通信，可以实现远程监控和控制水泵。

系统功能1.实时监测：系统可以实时监测水泵的运行状态，包括功率、温度、压力等参数；2.远程控制：地面监控中心可以通过远程指令实现对水泵的启停、调速等控制；3.报警处理：系统可以根据预设的阈值对异常情况进行报警处理，保证操作人员及时处理问题；4.数据存储与分析：系统可以将监测数据存储在数据库中，方便后续数据分析和挖掘。

技术实现1.传感器模块：采用高精度传感器，实时监测水泵的运行数据；2.控制模块：采用嵌入式处理器，实现对水泵的远程控制；3.通信模块：采用无线通信模块，实现井下终端节点与地面监控中心之间的数据传输；4.数据处理：利用数据处理算法对监测数据进行处理和分析，在地面监控中心实现数据展示和报警。

系统优势1.提高安全性：无人职守系统可以降低作业人员的风险，保证作业安全；2.提高效率：远程控制系统可以实现对水泵的快速响应和调控，提高作业效率；3.降低成本：减少了人工监控成本，提高了资源利用效率。

结语本文介绍了一种前进煤矿井水泵无人职守远程控制系统的设计方案，通过分析系统架构、功能、技术实现和优势，展示了该系统在提高煤矿作业效率和安全性方面的重要性。

未来，可以进一步优化系统设计，提升其在实际应用中的性能和可靠性。

水泵远程控制方案针对我国地貌复杂，在一些山区或偏远的地方人们取水用水有很大困难，例如有些地方人们需要把山下河里的水抽到山上的水塔里，由于大山的阻碍，给人们带来了很大不便。

为了解决此类问题，广州市巨控电子科技有限公司研发出GRM200水泵远程控制器。

水泵远程控制器借助于中国移动信号在全国广泛的覆盖，使得远程控制技术相对稳定，其更大的优势是不受地理环境的限制，可翻山越岭，无需布线，无需人工看管，成本大大降低。

短信远程控制水泵启停此方案完成值班人员发短信随时启停水泵，只需在水泵端安装一个GRM200短信模块，即可。

1.手机发短信远程控制水泵开机，停机2.手机发短信或者拨号查询水泵电压，电流3.手机发短信或者拨号查询水管压力4.手机发短信查询水泵状态，水泵运行时间5.水泵过载或故障时通知值班人员手机发出短信控制命令根据短信控制，启停水泵水泵电流互感器接触器控制水泵启停水泵压力检测取水点液位联动控制远程水泵水泵根据水源点情况（液位或者压力）自动进行启停，这是水泵的常见应用，但实际现场中有些水泵机组与水源点距离较远，布线成本极高，因此通过无线，并对水泵实施远距离控制成为有效节约系统施工成本、降低系统维护费用、提高安装工期效率的有效途径。

使用时，需在水泵端和液位测量端各安装一个GRM200短信模块。

根据水位开关发出开关机控制短信根据控制短信启停水本泵1.水池水位过低时，模块发短信给远程取水点的水泵，远程水泵开启2.水池水位过高时，模块发短信给远程取水点的水泵，远程水泵关闭3.手机发短信或者拨号查询水泵电压，电流4.手机发短信或者拨号查询水管压力5.手机发短信查询水泵状态，水泵运行时间6.水泵过载或故障时通知值班人员手机方案C:短信控制PLC水泵系统若水泵是由PLC系统控制时，使用时只要将巨控GRM200短信模块通过485总线直接和PLC通讯口连接，用户通过普通手机操作即可。

GRM200直接支持西门子，三菱，欧姆龙，及国产各种PLC的通讯协议。

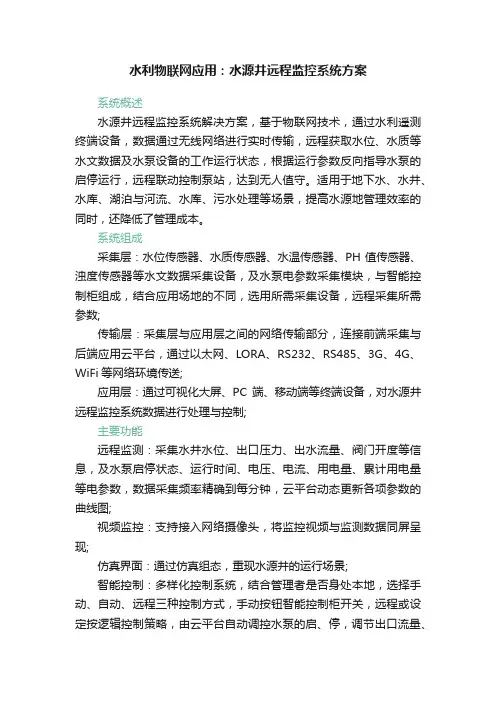

水利物联网应用：水源井远程监控系统方案系统概述水源井远程监控系统解决方案，基于物联网技术，通过水利遥测终端设备，数据通过无线网络进行实时传输，远程获取水位、水质等水文数据及水泵设备的工作运行状态，根据运行参数反向指导水泵的启停运行，远程联动控制泵站，达到无人值守。

适用于地下水、水井、水库、湖泊与河流、水库、污水处理等场景，提高水源地管理效率的同时，还降低了管理成本。

系统组成采集层：水位传感器、水质传感器、水温传感器、PH值传感器、浊度传感器等水文数据采集设备，及水泵电参数采集模块，与智能控制柜组成，结合应用场地的不同，选用所需采集设备，远程采集所需参数;传输层：采集层与应用层之间的网络传输部分，连接前端采集与后端应用云平台，通过以太网、LORA、RS232、RS485、3G、4G、WiFi等网络环境传送;应用层：通过可视化大屏、PC端、移动端等终端设备，对水源井远程监控系统数据进行处理与控制;主要功能远程监测：采集水井水位、出口压力、出水流量、阀门开度等信息，及水泵启停状态、运行时间、电压、电流、用电量、累计用电量等电参数，数据采集频率精确到每分钟，云平台动态更新各项参数的曲线图;视频监控：支持接入网络摄像头，将监控视频与监测数据同屏呈现;仿真界面：通过仿真组态，重现水源井的运行场景;智能控制：多样化控制系统，结合管理者是否身处本地，选择手动、自动、远程三种控制方式，手动按钮智能控制柜开关，远程或设定按逻辑控制策略，由云平台自动调控水泵的启、停，调节出口流量、电动阀门的开、关等;主动报警：电流过大、缺相、水位过低、控制柜保护、井房停电、闲人进入等设备故障报警，及采集参数上下限时，通过云平台远程报警，报警形式有短信消息、打电话、推送微信消息、云平台消息等形式;数据记录：自动记录水泵运行数据、水源、水位等数据，存储频率与数据传输频率一致，即一分钟一次。

多维度数据管理和融合分析，可随时查询、导出、下载、分析数据表格;账号管理：分组管理云平台账号，分管理、操作、编辑、只读等授权，可多设备登录管理;逻辑控制：及自动控制水源井远程监控系统的运行，其中对水泵的启停控制，遵循“机会均等、互为主备”的原则，根据每台水泵的运行时长与水位情况，智能轮值水泵的启停;设备保护：支持水泵软启动，电流超流、电压缺相、多次启动失败时触发设备保护机制，暂停启动并通知管理者;开发拓展：支持灵活调用多类型感知采集设备，采集数据;云平台可接入多套水源井远程监控系统或安防监控系统，通过GIS电子地图功能，巡查各水源运行实况;。

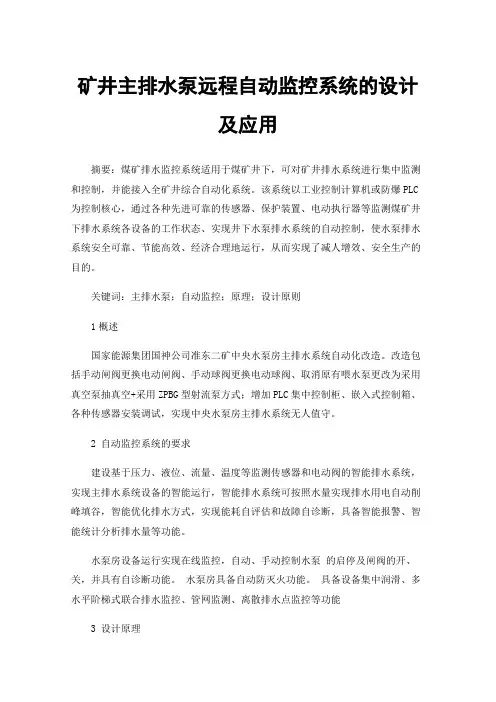

矿井主排水泵远程自动监控系统的设计及应用摘要：煤矿排水监控系统适用于煤矿井下，可对矿井排水系统进行集中监测和控制，并能接入全矿井综合自动化系统。

该系统以工业控制计算机或防爆PLC 为控制核心，通过各种先进可靠的传感器、保护装置、电动执行器等监测煤矿井下排水系统各设备的工作状态、实现井下水泵排水系统的自动控制，使水泵排水系统安全可靠、节能高效、经济合理地运行，从而实现了减人增效、安全生产的目的。

关键词：主排水泵；自动监控；原理；设计原则1概述国家能源集团国神公司准东二矿中央水泵房主排水系统自动化改造。

改造包括手动闸阀更换电动闸阀、手动球阀更换电动球阀、取消原有喂水泵更改为采用真空泵抽真空+采用ZPBG型射流泵方式；增加PLC集中控制柜、嵌入式控制箱、各种传感器安装调试，实现中央水泵房主排水系统无人值守。

2 自动监控系统的要求建设基于压力、液位、流量、温度等监测传感器和电动阀的智能排水系统，实现主排水系统设备的智能运行，智能排水系统可按照水量实现排水用电自动削峰填谷，智能优化排水方式，实现能耗自评估和故障自诊断，具备智能报警、智能统计分析排水量等功能。

水泵房设备运行实现在线监控，自动、手动控制水泵的启停及闸阀的开、关，并具有自诊断功能。

水泵房具备自动防灭火功能。

具备设备集中润滑、多水平阶梯式联合排水监控、管网监测、离散排水点监控等功能3 设计原理以PLC控制为核心，实现水泵房各种配套设备远程集控监控。

通过采用各种数学模型及各种运算规则进行数据处理，实现站内各台排水泵的自动控制、远程控制以及根据水仓水位的高低或井下用电负荷的高、低峰和供电部门所规定的平段、谷段、峰段供电电价时间段、水泵累计运行时间及轮换次序等因素，合理调度水泵，自动准确发出启、停水泵的命令，控制水泵运行。

4设计原则4.1先进性以促进工作安全发展为指导原则，确保系统成熟稳定的同时放眼未来迎合发展。

4.2兼容性系统平台为开放式、标准化平台，满足现在，未来子系统的接入。

远程控制水泵的方法
远程控制水泵是通过将远程水泵控制单元与水泵连接来实现的。

将水泵和远程控制单元相连后，就可以通过远程控制系统来控制水泵了。

远程控制水泵可以实现远程监控、运行和维护，更重要的是，可以有效减少用电量和维护成本，提高运行的可靠性。

远程控制水泵的优势在于可以有效及时地控制水泵的运行。

它可以控制水泵的启停、调节以及加强对水泵的监测，使水泵能够实现有效的运行。

另外，远程水泵控制系统还可以有效节省电能，延长设备的使用寿命，帮助避免运行不良，并带来良好的效益。

当水泵出现问题时，远程控制可以有效地控制水泵，对其进行定位检查，以及提供远程维护服务，使操作和维护更加便捷、高效。

此外，远程控制水泵还可以更有效地监测水质，以便快速响应水泵的运行状况，检测水质参数和从而根据实际情况做出决策，以确保补水质量的可持续发展。

总之，远程控制水泵的应用可以更有效地提高水泵的可靠性和可操作性，更有效地控制运行，并节省设备的用电量和时间，极大地减轻了水泵维护、维修和管理上的负担。

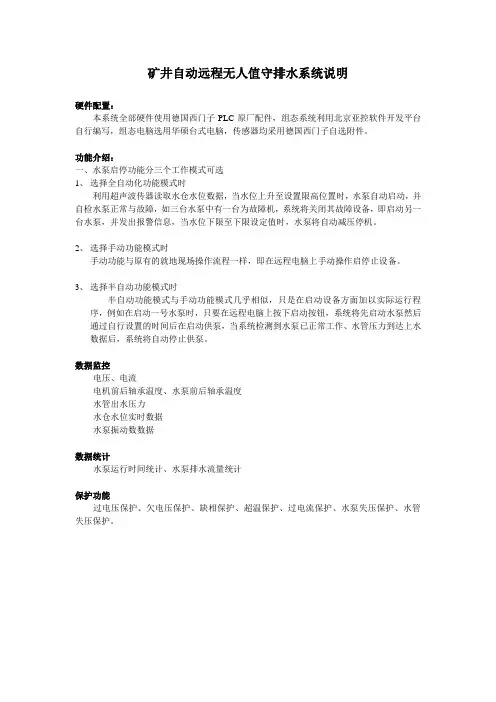

矿井自动远程无人值守排水系统说明
硬件配置：
本系统全部硬件使用德国西门子PLC原厂配件，组态系统利用北京亚控软件开发平台自行编写，组态电脑选用华硕台式电脑，传感器均采用德国西门子自选附件。

功能介绍：
一、水泵启停功能分三个工作模式可选
1、选择全自动化功能模式时
利用超声波传器读取水仓水位数据，当水位上升至设置限高位置时，水泵自动启动，并自检水泵正常与故障，如三台水泵中有一台为故障机，系统将关闭其故障设备，即启动另一台水泵，并发出报警信息，当水位下限至下限设定值时，水泵将自动减压停机。

2、选择手动功能模式时
手动功能与原有的就地现场操作流程一样，即在远程电脑上手动操作启停止设备。

3、选择半自动功能模式时
半自动功能模式与手动功能模式几乎相似，只是在启动设备方面加以实际运行程序，例如在启动一号水泵时，只要在远程电脑上按下启动按钮，系统将先启动水泵然后通过自行设置的时间后在启动供泵，当系统检测到水泵已正常工作、水管压力到达上水数据后，系统将自动停止供泵。

数据监控
电压、电流
电机前后轴承温度、水泵前后轴承温度
水管出水压力
水仓水位实时数据
水泵振动数数据
数据统计
水泵运行时间统计、水泵排水流量统计
保护功能
过电压保护、欠电压保护、缺相保护、超温保护、过电流保护、水泵失压保护、水管失压保护。

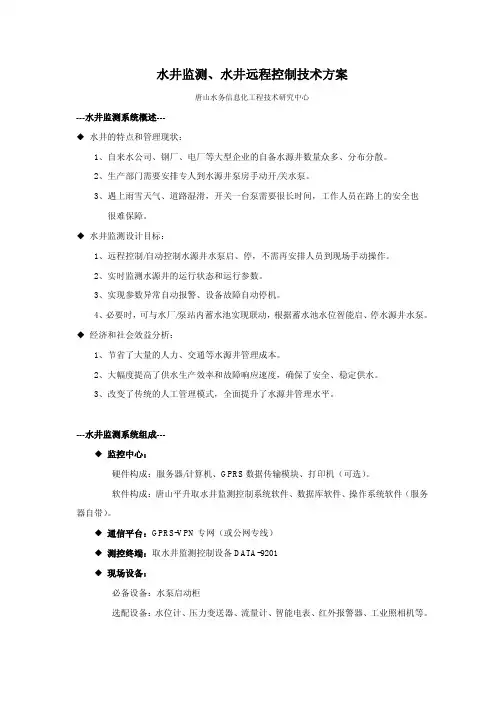

水井监测、水井远程控制技术方案唐山水务信息化工程技术研究中心---水井监测系统概述---◆水井的特点和管理现状：1、自来水公司、钢厂、电厂等大型企业的自备水源井数量众多、分布分散。

2、生产部门需要安排专人到水源井泵房手动开/关水泵。

3、遇上雨雪天气、道路湿滑，开关一台泵需要很长时间，工作人员在路上的安全也很难保障。

◆水井监测设计目标：1、远程控制/自动控制水源井水泵启、停，不需再安排人员到现场手动操作。

2、实时监测水源井的运行状态和运行参数。

3、实现参数异常自动报警、设备故障自动停机。

4、必要时，可与水厂/泵站内蓄水池实现联动，根据蓄水池水位智能启、停水源井水泵。

◆经济和社会效益分析：1、节省了大量的人力、交通等水源井管理成本。

2、大幅度提高了供水生产效率和故障响应速度，确保了安全、稳定供水。

3、改变了传统的人工管理模式，全面提升了水源井管理水平。

---水井监测系统组成---◆监控中心：硬件构成：服务器/计算机、GPRS数据传输模块、打印机（可选）。

软件构成：唐山平升取水井监测控制系统软件、数据库软件、操作系统软件（服务器自带）。

◆通信平台：GPRS-VPN专网（或公网专线）◆测控终端：取水井监测控制设备DATA-9201◆现场设备：必备设备：水泵启动柜选配设备：水位计、压力变送器、流量计、智能电表、红外报警器、工业照相机等。

---系统拓扑图-----系统功能---1、远程控制/自动控制各取水井水泵启、停；控制模式可远程切换。

2、远程监测水泵运行状态、保护状态和泵房安防状态。

3、远程监测水泵工作电压、工作电流、运转时间、消耗电能等运行参数。

4、远程监测水源井水位、出水压力、出水流量等实时生产数据。

5、水源井监测数据、设备运行记录、人员操作日志等自动存储，可随时查询、调用。

6、泵房安防异常自动拍照上传；同时支持监控中心远程拍照。

7、水位过低、电流/电压异常、控制柜保护、人员进入等状况发生时，自动报警。

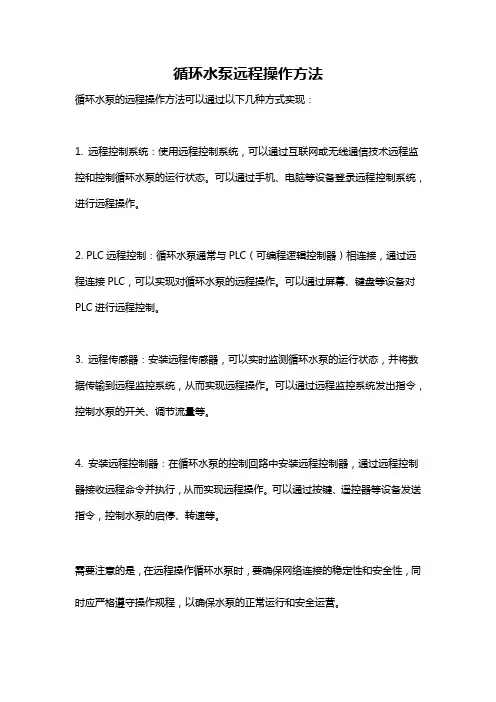

循环水泵远程操作方法
循环水泵的远程操作方法可以通过以下几种方式实现：
1. 远程控制系统：使用远程控制系统，可以通过互联网或无线通信技术远程监控和控制循环水泵的运行状态。

可以通过手机、电脑等设备登录远程控制系统，进行远程操作。

2. PLC远程控制：循环水泵通常与PLC（可编程逻辑控制器）相连接，通过远程连接PLC，可以实现对循环水泵的远程操作。

可以通过屏幕、键盘等设备对PLC进行远程控制。

3. 远程传感器：安装远程传感器，可以实时监测循环水泵的运行状态，并将数据传输到远程监控系统，从而实现远程操作。

可以通过远程监控系统发出指令，控制水泵的开关、调节流量等。

4. 安装远程控制器：在循环水泵的控制回路中安装远程控制器，通过远程控制器接收远程命令并执行，从而实现远程操作。

可以通过按键、遥控器等设备发送指令，控制水泵的启停、转速等。

需要注意的是，在远程操作循环水泵时，要确保网络连接的稳定性和安全性，同时应严格遵守操作规程，以确保水泵的正常运行和安全运营。

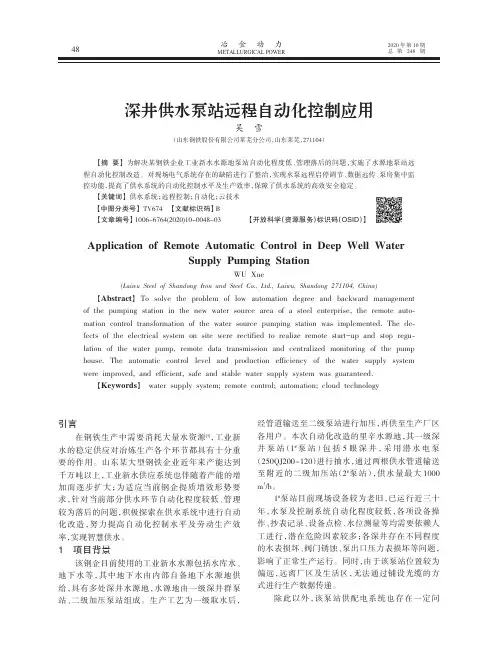

冶金动力METALLURGICAL POWER2020年第10期总第248期深井供水泵站远程自动化控制应用吴雪（山东钢铁股份有限公司莱芜分公司，山东莱芜，271104）【摘要】为解决某钢铁企业工业新水水源地泵站自动化程度低、管理落后的问题，实施了水源地泵站远程自动化控制改造。

对现场电气系统存在的缺陷进行了整治，实现水泵远程启停调节、数据远传、泵房集中监控功能，提高了供水系统的自动化控制水平及生产效率，保障了供水系统的高效安全稳定。

【关键词】供水系统；远程控制；自动化；云技术【中图分类号】TV674【文献标识码】B 【文章编号】1006-6764(2020)10-0048-03【开放科学（资源服务）标识码（OSID ）】Application of Remote Automatic Control in Deep Well WaterSupply Pumping StationWU Xue(Laiwu Steel of Shandong Iron and Steel Co.,Ltd.,Laiwu,Shandong 271104,China)【Abstract 】To solve the problem of low automation degree and backward managementof the pumping station in the new water source area of a steel enterprise,the remote auto⁃mation control transformation of the water source pumping station was implemented.The de⁃fects of the electrical system on site were rectified to realize remote start-up and stop regu⁃lation of the water pump,remote data transmission and centralized monitoring of the pump house.The automatic control level and production efficiency of the water supply system were improved,and efficient,safe and stable water supply system was guaranteed.【Keywords 】water supply system;remote control;automation;cloud technology引言在钢铁生产中需要消耗大量水资源[1]，工业新水的稳定供应对冶炼生产各个环节都具有十分重要的作用。

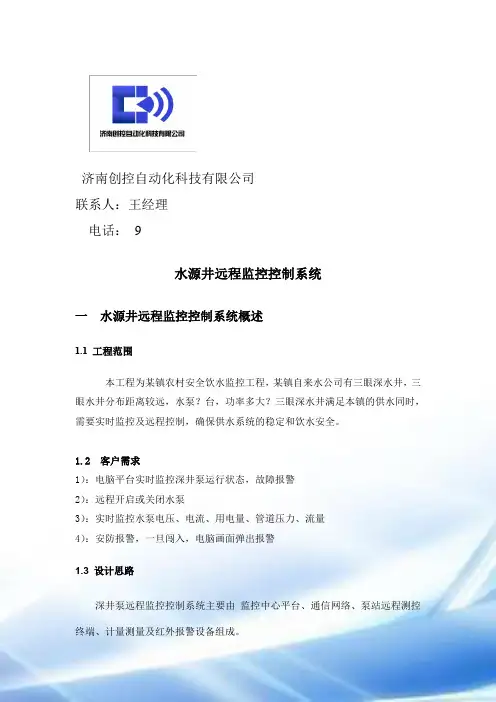

济南创控自动化科技有限公司联系人：王经理电话：9水源井远程监控控制系统一水源井远程监控控制系统概述1.1 工程范围本工程为某镇农村安全饮水监控工程，某镇自来水公司有三眼深水井，三眼水井分布距离较远，水泵？台，功率多大？三眼深水井满足本镇的供水同时，需要实时监控及远程控制，确保供水系统的稳定和饮水安全。

1.2 客户需求1）：电脑平台实时监控深井泵运行状态，故障报警2）：远程开启或关闭水泵3）：实时监控水泵电压、电流、用电量、管道压力、流量4）：安防报警，一旦闯入，电脑画面弹出报警1.3 设计思路深井泵远程监控控制系统主要由监控中心平台、通信网络、泵站远程测控终端、计量测量及红外报警设备组成。

以下为简易示意图深井泵远程监控控制系统的核心在于信息的远传和控制，现代网络技术的发展为信息远距离交流提供了技术基础。

考虑到泵站分布面广、距离远，采用人工布线构建专用的局域网具有代价高、工期长、网络利用率低的缺点。

本系统采用GPRS无线网络，实现监控，确保系统的稳定性。

各个泵站采用创控自动化的无线测控终端来实现数据的采集和处理，并通过终端内置的GPRS信号实现数据的上传至电脑服务器，同时接受电脑服务器的控制指令，实现开泵关泵。

本系统监控中心位于1号深井泵侧，因此监控中心平台和1号深井泵通过屏蔽通信线缆进行连接，通信线缆通讯有效距离可达500米，因此满足需要，同时2号深井、3号深井通过移动无线实时信号实现监控控制。

1.4 通讯网络移动2.5GGPRS信号GPRS 是目前解决移动通信信息服务的一种较完美的业务，它是以数据流量计费、或大数据的包月包年计费。

覆盖范围广泛、数据传输速度更快。

GPRS 的推出，为行业和企业用户开展无线数据传输提供了基础设施平台，为推动移动办公的使用和发展创造了有利条件。

和有线网络相比，GPRS 网络具有租用费用低、移动办公，不受地域制约等优点。

GPRS 的出现为企业和行业用户开展无线办公提供了一种新的选择。

地面泵房远程控制
设
计
方
案
XXXXX有限公司
2021年2月
一、概述
XX煤矿地面泵房设备老化，平时需要人工现场操作，还要定期进行巡检，已经不能满足现代化矿井的需求，为了减人提效，提高设备运作效率，将排水泵的控制融合到XX电缆厂现有的水处理控制中，实现集中控制一人操作。

二、方案设计
现场安装智能主机一台，实现排水泵的启停操作，控制方式分三种：
就地控制：人工现场启动和停止排水泵。

自动控制：根据水仓内水位深度自动启动和停止排水泵。

远程控制：在集控室远程启动和停止排水泵。

为更直观的了解现场状况，可安装2台防爆红外摄像仪。

相关设备介绍如下：
（1）智能主机：采用小型隔爆兼本安型PLC控制柜，内置西门子S7系列PLC、开关电源、继电器等。

（2）交换机柜：采用光缆连接，将智能主机和摄像头接入工业环网，实现数据上传和控制远程。

（3）防爆摄像仪：安装2台防爆红外摄像仪，摄像仪直接接入控制柜内的交换机并上传控制室。

（4）压力传感器：检测管路压力。

（5）温度传感器：检测大泵和电机温度。

（6）电压传感器：检测系统电压。

（7）电流传感器：检测电机电流。

（8）电动闸阀：控制主管路。

三、材料清单。

煤矿井下泵房远程监控系统操作制度根据水泵工况以及时间、水位等，判断现场情况开泵条件是否具备，自动开启、停止水泵的运转，并能实现泵阀的联锁启动，对运行中的各种参数进行实时监控，通过网络向调度台传送数据。

为确保远程监控操作安全可靠的运行，特制定以下制度。

1. 自动化控制分为半自动、全自动操作及手动操作。

全自动操作时可以根据泵房水位的变化自动开启及停止水泵，专职人员应随时注意监视水泵运行及现场水位情况（水泵集中控制系统试运行期间些功能严禁使用）。

2. 半自动操作（一键起、停，复位功能）时应由专职人员在调度室工控机上操作控制水泵开启及停止，应随时注意监视水泵运行情况及水位情况。

3. 系统在井下操作台（需要状态调至就地操作）和调度室可以实现一键起停功能（半自动操作）。

按下“自动开始按钮”水泵按流程启动。

4. 开泵前必须检查待开水泵的高压柜及电机综保的供电是否正常。

待开水泵的各种显示是否正常，水仓水位显示是否正常 且应无故障显示5. 一键开停方式1) 选择到集控/就地转换开关选择到集控状态。

2) 运行/备用/检修转换开关选择到运行位置。

3) 手动/自动转换开关选择到自动位。

4) 选择后排真空方式 如1#真空泵。

5) 确认后按下“启动按钮”水泵按流程启动 有故障后自动停止。

6) 停泵过程，按下“停止”按钮水泵先关闸阀，关闭到位后，高压柜分闸 水泵停止结束。

6. 手动操作方式启动和停止，1泵为例，其过程如下水泵启动操作1) 启动时，先选择排真空。

2) 以选择1#真空泵为例，同时真空泵电磁阀也选择1#真空泵电磁阀。

3) 此时按下真空泵启动按钮，按下电磁阀开按钮。

4) 按下水泵启动按钮，电机启动操作面板显示绿色指示灯“水泵运行”。

5) 开启闸阀。

闸阀打开到位后操作面板显示绿色指示灯“闸阀打开”。

8) 此刻完成了手动方式的开泵。

水泵停泵操作1) 按下“闸阀关闭按钮” 闸阀反转关闭，关闭到位后操作箱显示“闸阀关闭”。

2) 然后按下水泵停止按钮，此时高压开关柜分闸，电机停止运行，停止过程结束。

水泵自动化操作规程一、水泵的就地操作1、操作前的准备先将高压开关的“远控、遥控、就地”控制旋钮开关打至远控位置（高压柜无相应转换开关则跳过此步），把“弹簧储能”旋钮打至储能位置，把就地控制箱的“自动、半自动、就地”旋钮开关转至“就地”位置（以旋钮手柄的白色上部指向为准）2、启动操作按“1号球阀开”控制按钮――按“2号球阀开”控制按钮（开启射流）――观察真空表，待泵体内达到真空（机械负压表指针摆动不停时）――按“合闸”按钮（水泵启动）――观察压力表（待水泵达到额定转速后）――按“1或2号电动闸阀开”按钮――操作“1号球阀关”、“2号球阀关”按钮关闭射流装置――水泵开启完毕。

在就地箱显示屏观察电机电流、水泵压力、流量等参数以确保水泵正常上水。

3、停泵操作按“1或2号电动闸阀关”按钮关闭出水阀门――电动闸阀关闭到位（电动闸阀关到位绿灯亮）――按“分闸”按钮（水泵停止运转）――水泵停止完毕。

二、水泵半自动操作1、操作前的准备先将高压开关的“远控、遥控、就地”控制旋钮开关打至远控位置（高压柜无相应转换开关则跳过此步），把“弹簧储能”旋钮打至储能位置，把就地控制箱的“自动、半自动、就地”旋钮开关转至“半自动”位置（以旋钮手柄的白色上部指向为准）。

2、启动水泵2.1井下近控按“画面切换”按钮至X号泵的界面――按“近控”按钮――按“管道切换”按钮切换至所需排水管路（显示屏“#管道”变为红色）――按“X号水泵启动”按钮――水泵自动开启。

2.2地面远控点击上位机主菜单中“水泵系统”――点击“×号泵”选择×号泵的控制界面――选择“申请远控”，界面出现“启动”和“停止”按钮――登陆用户名和密码――按“1或2#管路选择”按钮切换至所需排水管路（显示屏相应文字变为红色）――点击“启动”按钮――点击“确定”（或“取消”）按钮――水泵自动开启（或取消开泵操作）。

3、停水泵3.1井下近控按“画面切换”按钮至X号泵的界面――按“近控”按钮――按“X号水泵停止”按钮――水泵自动停止。

油田水源井远程控制系统设计【摘要】本文针对油田水源井的管理运行现状，设计提出适应油区水源井数字化管理的远程控制系统方案，并对实施运行现状和效果进行了简要分析。

通过现场应用和论证，水源井远程控制系统提高了油田水源井的运行的安全稳定性，提高了生产效率，成功实现油田水源井的数字化管理。

【关键词】水源井远程控制数字化管理（1）网线传输在已建数字化油井井场内的水源井，水源井距离井场交换机距离在100米以内的，采用网线进行数据网络传输。

如图1，1#水源井到井场A直线距离在100米内，选择网线进行数据传输。

（2）无线电台M4传输当水源井与井场网桥距离超出100米范围，使用无线传输电台M4模块进行无线传输。

该电台具备的稳定传输距离为300米，在距离100米至300米之间采用M4进行数据传输是经济合理适用的。

如图1，在2#水源井井场和A井场各安装一个M4模块进行组网信号传输。

（3）网桥传输当有独立水源井时，周边近距离无可以依托的井场和站点，可考虑架设无线网桥，实现数据无线传输。

如图1，4#水源井周边只有A井场可视，但是距离较远，无法使用M4传输，此时可以使用无线网桥。

2.2.2？无线网络未覆盖条件下传输方式在无线网络未覆盖的水源井井场，采用JZ878无线数传电台来解决网络传输问题。

JZ878调制采用GFSK 方式，调制方式先进，数据传输可靠，具备标准RS-485通讯接口。

采用JZ878无线电台传输时，需要在水源井井场和中心站点各安装一个电台，中心电台全向覆盖周边电台，实现与各水源井的通讯。

中心电台通过一个485转232模块，可直接与上位机进行串口连接。

2.3 监控控制系统为了方便水源井的管理，水源井的上位机监控系统设置在供注水站，在现有的站控系统上开发“水源井巡检”界面，显示站内所有水源井的基本生产信息，包括泵运行状态、瞬时流量、日累计流量、水表读数、泵电流、三相电压及泵的故障状态。

进行“启深井泵”和“停深井泵”操作时，弹出窗口要求输入操作口令，正确输入口令后完成操作。
