井下主排水泵远程控制主排水泵房无人值守系统已成为数字化矿井的重要组成，对煤矿的排水自动化、排水系统的精益化管理及矿井的提质增效等具有十分重要的意义，对矿井实现安全生产、辅助指挥决策有实际意义。
1 系统组成主排水泵房无人值守系统主要由PLC控制柜、GUC8矿用本安型超声波物位传感器、KGY8矿用压力传感器、LCZ8矿用超声波流量计、执行机构、摄像仪、地面监控计算机、工业监视器等构成，实现了井下排水泵的自动和手动控制。
2 控制系统的工作原理2.1主排水泵的启动水泵在接受到开泵命令后，判断此时是否满足开泵条件；当满足开泵条件时，系统十秒预警后打开真空电磁阀，真空阀开到位后再打开射流阀进入抽真空过程。
当水泵的真空值达到设定值并稳定一段时间后，启动电机并监测出水口的出口压力；出口压力达到设定值并稳定一定时间后，再开启电动阀门，电动阀门开到位后水泵启动过程结束。
2.2主排水泵的停运当水泵收到停泵命令或运行过程中出现故障，为了避免水锤的发生，系统先关闭出水电动阀门，电动阀门关到位后，系统关闭电机，停泵过程结束。
系统要求急停的情况下，同时关闭电机和出水闸门。
远程控制系统主排水泵远程控制系统操作界面3无人值守的实现系统能够根据水仓水位，合理安排主排水泵的运行，实现主排水泵的自动控制。
在地面调度室，通过上位机的人机界面实现主排水泵的启动、停止。
??监测主排水泵运行的相关数据，通过实现数据的就地显示，通过人机界面实现数据的远程显示：主排水泵的出口压力、负压、轴承温度、主电机的电压与电流、定子、轴承的温度、主闸阀的开到位与关到位信号等位置信号。
系统收集现场相关数据，并通过现场实际设定保护值，当现场检测数据超过或低于设定值时，系统将报警，在就地操作箱及界面上显示，并提供简要的故障信息，以便维护人员解决系统故障。
4系统保护功能主排水泵房的无人值守系统担负着井下矿井水的排放任务，系统要具备完备安全性及可靠性。
温度保护：主排水泵多为离心式，其配套主电机的功率较大，运行时将产生很多的热量，电机的定子温度、轴承温度以及主排水泵的轴承温度都应进行实时监测，当温度超过设定值时，控制系统给出报警信号。
智慧泵站智能远程监控系统一、项目需求和目的随着国民经济及科学技术的进一步发展，加强水利设施的信息化建设，更加高效的控制水务管理已成为亟待解决的问题。
从工程水利向数字水利转变，从传统水利向现代水利转变。
进一步发挥水利工程效益，提高水利设施的数字化和可靠性，已成为当前的迫切任务。
国内目前泵站的管理多数还是采用在附近设置配备人员的管理或在汛期需开泵时现场人工操作的方式，这样不仅增加人力、物力、财力的开支，并且无法及时准确掌握现场的最新信息，而且达不到良好的控制效果。
（1）现存的问题1.泵站有人职守，但巡查时间、频率无法准确掌握2.主管部门不能随时掌握泵站情况，如闸前水位、水泵开启状态、流量等信息3.泵站设备隐患不能及时发现，如水泵是否断电、故障等4.管理效率偏低，发现问题靠打电话或者派人到现场解决（2）目的根据主管部门需求，对各泵站进行统一管理，建立一套泵站远程监控系统，1.内涝管理更及时，水位报警后第一时间自动电话、短信息等方式分级报警。
2.设备管理更全面，设备状态24小时监测，实时上报断电、故障等隐患，第一时间处理。
3.人员管理更高效，重点位置巡检数据化，后台全记录，保证按时、按点巡查，提升整体管理水平（3）具体需求如下1.在管理部门的调度中心建设大屏幕，增加网络设备及电脑设备，集中显示各泵站信息、进行远程管控。
2.监控软件平台具备显示、存储、查询、控制、分析、报表等功能；地图上显示各泵站位置及状态；显示每个泵站具体信息；泵站出现故障时可及时通过短消息向维护人员通报；经授权的操作者可自由增加、修改、删除泵站信息。
3.实时数据采集包括：●采集每台水泵的工况状态，包括电源、启停、故障状态。
●采集每台水泵的安全状态，包括漏电流、电线温度、电压、电流、功率、用电量，开关控制柜是否浸水。
●采集水泵的流量、水压。
●采集每台闸门的电源、故障状态。
●采集闸门开度。
●采集每台阀门的电源、故障状态。
●采集阀门开度。
●采集闸前的水位状态。
水泵远程控制方案针对我国地貌复杂，在一些山区或偏远的地方人们取水用水有很大困难，例如有些地方人们需要把山下河里的水抽到山上的水塔里，由于大山的阻碍，给人们带来了很大不便。
为了解决此类问题，广州市巨控电子科技有限公司研发出GRM200水泵远程控制器。
水泵远程控制器借助于中国移动信号在全国广泛的覆盖，使得远程控制技术相对稳定，其更大的优势是不受地理环境的限制，可翻山越岭，无需布线，无需人工看管，成本大大降低。
短信远程控制水泵启停此方案完成值班人员发短信随时启停水泵，只需在水泵端安装一个GRM200短信模块，即可。
1.手机发短信远程控制水泵开机，停机2.手机发短信或者拨号查询水泵电压，电流3.手机发短信或者拨号查询水管压力4.手机发短信查询水泵状态，水泵运行时间5.水泵过载或故障时通知值班人员手机发出短信控制命令根据短信控制，启停水泵水泵电流互感器接触器控制水泵启停水泵压力检测取水点液位联动控制远程水泵水泵根据水源点情况（液位或者压力）自动进行启停，这是水泵的常见应用，但实际现场中有些水泵机组与水源点距离较远，布线成本极高，因此通过无线，并对水泵实施远距离控制成为有效节约系统施工成本、降低系统维护费用、提高安装工期效率的有效途径。
使用时，需在水泵端和液位测量端各安装一个GRM200短信模块。
根据水位开关发出开关机控制短信根据控制短信启停水本泵1.水池水位过低时，模块发短信给远程取水点的水泵，远程水泵开启2.水池水位过高时，模块发短信给远程取水点的水泵，远程水泵关闭3.手机发短信或者拨号查询水泵电压，电流4.手机发短信或者拨号查询水管压力5.手机发短信查询水泵状态，水泵运行时间6.水泵过载或故障时通知值班人员手机方案C:短信控制PLC水泵系统若水泵是由PLC系统控制时，使用时只要将巨控GRM200短信模块通过485总线直接和PLC通讯口连接，用户通过普通手机操作即可。
GRM200直接支持西门子，三菱，欧姆龙，及国产各种PLC的通讯协议。
GPRS、CDMA、GSM、电台远程水位量无线自动控制水泵起停系统说明书型号SC-669G使用之前请仔细阅读一、产品概述基于GPRS/CDMA/GSM的数据传输系统是首创在十多年无线遥控遥测数传电台设计制造经验基础上又独家开发出基于GPRS/CDMA/GSM数据传输系统，SC-669G是一款使用GPRS/CDMA/GSM网络进行串口对串口数据传输的无线网络数传电台。
集成自主开发的TCP/IP协议栈，无需申请费用高固定IP地址，客户无须建立数据中心，不需要串口编程知识，无须知道通讯细节，也不需要计算机中心站支持控制，即可很容易地实现点到点通讯、多机轮询呼叫的通讯的应用，为用户提供全透明点对点及点对多点的数据传输通道，简单经济。
无需高费用计算机组态软件控制，不需支付价格昂贵固定IP地址的APN卡费，用普通支持CMNET 流量能上网的手机SIM卡，就能实现一对一通信以及一对多GPRS/CDMA/GSM通信设备，给用户降低几倍设备投入费用，给移动或固定安装用户使用带来极大方便，在串口设备之间实现数据透明传输，具有功耗低、遥控遥测无距离限制、无通信干扰、无需申请频点等优点，是特殊环境通讯的理想选择。
该系统与众不同的是组网方式灵活，直接点对点或点对多点组网，可以为用户提供高速、安全、永远在线的无线数据传输通道。
该产品以GPRS网络为通信平台，提供标准的RS-232/485/TTL接口，按照工业标准设计，可直接与RTU、PLC、智能仪表、单片机控制器等各种工业现场的下位机设备连接。
采用透明通讯方式，可以使非IP系统设备通过串口轻松实现GPRS网络和Internet接入，在原有设备不升级换代的情况下就能实现现场数据网络化管理。
二、产品用途GPRS/CDMA/GSM系列产品功能强大，稳定性高，可广泛用于电力系统自动化监控、远程抄表、石油管道监控、油田油井数据收集、工业控制、环保数据采集、环境检测、气象数据采集、水纹监控、水利监控、液位自动控制、地震监控、路灯监控、公用事业、城市供水、交通管理信息发布、工业监控、金融、证券等行业和领域。
基于PLC与GPRS实现深井泵系统的远程控制作者：曹俊义单位：大连华英自动化技术有限公司时间：2008年11月前 言本文主要介绍了利用PLC和GPRS实现发电厂水源地深井泵泵房自控控制系统的设计开发，数据通讯采用移动公司的GPRS网络通讯或联通公司的CDMA1X网络通讯。
核心控制部分采用PLC，本文以GE公司的Versamax系列PLC进行说明；水源地各井位由于其地理位置分散，空间距离远等特点；一直以来都是采用长距离的架设电缆或光缆来实现远方控制的，泵房之间有时最远距离可达五六公里远，这样就造成了建设成本高而且施工布线困难；而且运行时间太长会造成电缆绝缘老化，以至影响对水泵的远程控制；采用无线DDN通讯系统则具有电缆铺设少，维护成本低等优势，因此控制系统采用无线DDN通讯也将成为地域分散远程控制系统的主流方案。
关键词PLC、DTU、GPRS、DDN、控制系统目 录一、水源地控制系统的现状 (4)二、GPRS无线监控系统特点： (4)三、控制系统方案设计 (5)1、组成结构 (5)2、GPRS无线DDN系统构成: (6)3、深井泵控制管理中心: (7)四、系统功能实现 (7)五、常用无线控制系统对比 (7)1、无线DDN通讯（GPRS）与超短波数传电台相比有以下优点： (7)2、无线DDN通讯（GPRS）和无线数传电台通讯方式比较 (8)六、结束语 (8)一、水源地控制系统的现状水源地泵站在发电厂用于为发电机组提供发电用水、生产、消防和生活用水，供水系统的安全可靠运行关系到电厂的安全发供电和职工的正常生活，因此供水控制系统的安全可靠运行至关重要，而水源地的控制系统缺存在着很多的缺陷，主要问题如下：1、由于老系统通讯介质一般都采用光缆或者电缆，而由于水源地地域分散，距离远，电缆铺设非常困难，而且长时间运行后会造成电缆绝缘老化，影响对设备的安全可靠控制。
2、控制系统之间采用电缆或者光缆，监视参数的实时行比较差。

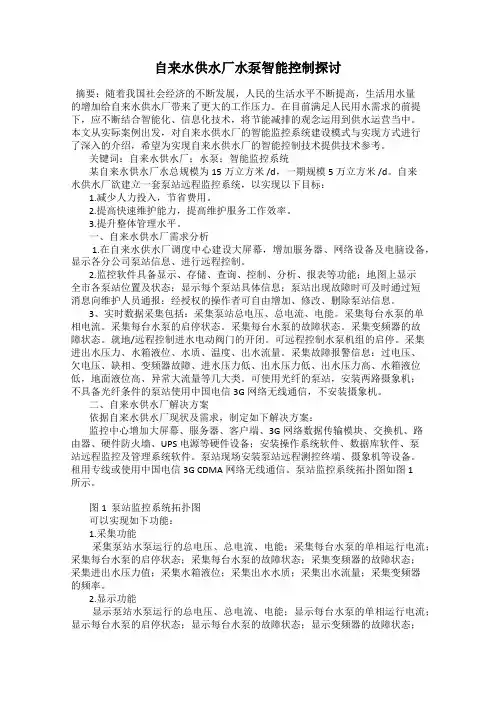

自来水供水厂水泵智能控制探讨摘要：随着我国社会经济的不断发展，人民的生活水平不断提高，生活用水量的增加给自来水供水厂带来了更大的工作压力。
在目前满足人民用水需求的前提下，应不断结合智能化、信息化技术，将节能减排的观念运用到供水运营当中。
本文从实际案例出发，对自来水供水厂的智能监控系统建设模式与实现方式进行了深入的介绍，希望为实现自来水供水厂的智能控制技术提供技术参考。
关键词：自来水供水厂；水泵；智能监控系统某自来水供水厂水总规模为15万立方米 /d，一期规模5万立方米 /d。
自来水供水厂欲建立一套泵站远程监控系统，以实现以下目标：1.减少人力投入，节省费用。
2.提高快速维护能力，提高维护服务工作效率。
3.提升整体管理水平。
一、自来水供水厂需求分析1.在自来水供水厂调度中心建设大屏幕，增加服务器、网络设备及电脑设备，显示各分公司泵站信息、进行远程控制。
2.监控软件具备显示、存储、查询、控制、分析、报表等功能；地图上显示全市各泵站位置及状态；显示每个泵站具体信息；泵站出现故障时可及时通过短消息向维护人员通报；经授权的操作者可自由增加、修改、删除泵站信息。
3、实时数据采集包括：采集泵站总电压、总电流、电能。
采集每台水泵的单相电流。
采集每台水泵的启停状态。
采集每台水泵的故障状态。
采集变频器的故障状态。
就地/远程控制进水电动阀门的开闭。
可远程控制水泵机组的启停。
采集进出水压力、水箱液位、水质、温度、出水流量。
采集故障报警信息：过电压、欠电压、缺相、变频器故障、进水压力低、出水压力低、出水压力高、水箱液位低，地面液位高、异常大流量等几大类。
可使用光纤的泵站，安装两路摄象机；不具备光纤条件的泵站使用中国电信3G网络无线通信，不安装摄象机。
二、自来水供水厂解决方案依据自来水供水厂现状及需求，制定如下解决方案：监控中心增加大屏幕、服务器、客户端、3G网络数据传输模块、交换机、路由器、硬件防火墙、UPS电源等硬件设备；安装操作系统软件、数据库软件、泵站远程监控及管理系统软件。
远程自动控制水泵操作方法远程自动控制水泵操作方法：首先，远程自动控制水泵需要使用以下设备和技术：水泵、传感器、运动控制器、远程监控系统。
1. 安装传感器：安装传感器以监测水位或压力变化。
常见的传感器有液位传感器和压力传感器。
液位传感器可以监测水位变化，当水位低于或高于设定的阈值时触发水泵的启动或停止。
压力传感器可根据水系统的压力变化来自动控制水泵的工作状态。
2. 连接传感器与运动控制器：将传感器与运动控制器相连，以便传感器的信号能够被控制器识别并处理。
传感器的信号将触发运动控制器的相应指令，控制水泵的操作状态。
3. 设置设定值和控制逻辑：在运动控制器中设置设定值和控制逻辑。
设定值是水位或压力的阈值，当传感器检测到水位或压力变化超过设定值时，运动控制器将触发相应的操作指令，启动或停止水泵。
控制逻辑确定何时启动或停止水泵，并适应不同的工作条件。
4. 连接远程监控系统：将运动控制器与远程监控系统连接。
远程监控系统可以通过互联网或其他网络连接远程访问运动控制器，实现对水泵的远程控制和监控。
远程监控系统可以通过手机应用程序、计算机软件或网络平台实现对水泵的远程操作。
5. 设置远程控制参数：在远程监控系统中设置远程控制参数，如水泵启动和停止的时间、间隔等。
通过远程监控系统，用户可以根据实际需求设置水泵的工作模式和时间，实现自动化控制。
6. 远程操作和监控：使用远程监控系统，用户可以实时监测水泵的工作状态、水位或压力变化，并进行远程操作，如启动、停止或调整水泵的工作状态。
用户可以通过远程监控系统随时了解水泵的运行情况，并对其进行远程控制。
总结：通过使用传感器、运动控制器和远程监控系统，可以实现对水泵的远程自动控制。
安装传感器以监测水位或压力变化，将传感器与运动控制器相连，设置控制逻辑和设定值，连接远程监控系统，设置远程控制参数，最后通过远程监控系统进行远程操作和监控。
这样，在不同的工作条件下，水泵可以自动启动或停止，实现远程自动控制水泵的操作。
第1篇一、引言水泵作为流体输送设备，广泛应用于工业、农业、建筑、市政、环保等领域。
近年来，随着我国经济的持续增长和基础设施建设的不断推进，水泵行业得到了快速发展。
本文将对水泵行业的发展现状、市场趋势、技术进步以及未来发展方向进行总结分析。
一、水泵行业发展现状1.市场规模据相关数据显示，我国水泵行业市场规模逐年扩大，预计到2024年将达到2500亿元人民币，占全球市场的近半壁江山。
其中，工业水泵、建筑水泵、农业水泵等细分市场均呈现增长态势。
2.产业链分析水泵产业链主要包括上游原材料、中游制造和下游应用。
上游原材料主要包括铸铁、不锈钢、铜、塑料等；中游制造涉及泵体、叶轮、电机等关键部件的加工与组装；下游应用领域广泛，包括工业、农业、建筑、市政、环保等。
3.市场竞争格局我国水泵行业竞争激烈，市场集中度较高。
主要竞争企业有南方泵业、中金环境、君禾股份等。
这些企业通过技术创新、产品升级、市场拓展等手段，不断提升市场竞争力。
二、水泵市场趋势1.市场需求持续增长随着我国经济的持续发展，水泵市场需求将保持稳定增长。
尤其在工业、建筑、环保等领域，水泵产品需求将不断上升。
2.高端化、智能化趋势明显在技术进步的推动下，水泵行业高端化、智能化趋势日益明显。
未来，高性能、节能、环保、智能化的水泵产品将成为市场主流。
3.绿色环保成为重要发展方向为实现“双碳”目标，水泵行业将加大绿色环保技术的研发和应用力度，推动产品向节能、减排、环保方向发展。
三、水泵技术进步1.新材料、新工艺的应用水泵行业不断引入新材料、新工艺，提高产品性能。
如不锈钢、铸铁、塑料等材料的应用，以及焊接、铸造、加工等工艺的改进。
2.智能化、网络化技术发展智能化、网络化技术在水泵行业的应用越来越广泛。
如智能控制系统、物联网技术等，可以提高水泵的运行效率、降低能耗。
3.节能环保技术进步节能环保技术在水泵行业得到广泛应用，如变频调速、高效节能电机等，有助于降低水泵能耗，减少环境污染。
