油井实测⽰功图解释⼤全六、解释抽油机井理论⽰功图A-驴头位于下死点 D点卸载终⽌点 C-驴头位于上死点AB-增载线 CD-卸载线B-吸⼊凡尔打开，游动凡尔关闭点增载终⽌点λ+λ-冲程损失（抽油杆伸长及油管缩短之和）D-固定凡尔关闭，游动凡尔打开点BC-活塞冲程上⾏程线也是最⼤负荷线AD- 下⾏程线也是最⼩负荷线 B1C-光杆冲程OA-抽油杆在液体中重量 AB1-活塞以上液柱重量ABCD-抽油泵所做的功七、实测⽰功图的解释（1）图1为其它因素影响不⼤，深井泵⼯作正常时测得的⽰功图。
这类图形共同特点是和理论⽰功图的差异不⼤，均为⼀近似的平⾏四边形。
（2）图2为供液不⾜的典型⽰功图。
理论根据：活塞下⾏时，由于泵内没有完全充满，游动凡尔打不开，当活塞下⾏撞击到液⾯游动凡尔才打开，光杆突然卸载。
该图的增载线和卸载线相互平⾏。
（3）图3为供液极差的典型⽰功图。
理论根据：活塞⾏⾄接近下死点时，才能接触到液⾯，使光杆卸载，但由于活塞刚接触到液⾯，上冲程⼜开始，液体来不及进⼊活塞以上，所以泵效极低。
（4）图4为⽓体影响的典型⽰功图。
理论根据：在活塞上⾏时，泵内压⼒降低，溶解⽓从⽯油中分离出来，由于⽓体膨胀，给活塞⼀个推动⼒，使增载过程变缓。
当活塞下⾏时，活塞压缩泵内⽓体，使泵内压⼒逐渐增⼤，直到被压缩的⽓体压⼒⼤于活塞以上液柱压⼒时，游动凡尔才能打开。
因此，光杆卸载较正常卸载缓慢。
卸载线成为⼀条弯曲的弧线。
（5）图5为“⽓锁”的典型⽰功图。
所谓“⽓锁”是指⼤量⽓体进⼊泵内后，引起游动凡尔、固定凡尔均失效，活塞只是上下往复压缩⽓体，泵不排液。
（6）图6为游动凡尔漏失的典型⽰功图。
当光杆开始上⾏时，由于游动凡尔漏失泵筒内压⼒升⾼，给活塞⼀个向上的顶托⼒，使光杆负荷不能迅速增加到最⼤理论值，使增载迟缓，增载线是⼀条斜率较⼩的曲线。
卸载线变陡，两上⾓变圆。
（7）图7为游动凡尔失灵，油井不出油的典型⽰功图。
图形呈窄条状，整个图形靠近下负荷线。
油井产液量计量原理目前，我厂已经在40多口抽油井、自喷井以及注水井上推广应用了微功耗无线变送器油水井井口自动计量装置，应用范围涉及6个采油队。
这套系统最基本的求产原理、示功图以及泵功图的定性分析有必要向各采油队技术人员做如下介绍，希望能对各位分析油井的生产状况起到作用。
(一)游梁式抽油机井功图法求产原理抽油井示功图的纵坐标为光杆（露出地面，通过悬绳器与驴头连接的第一根光滑的抽油杆）在抽油过程中受力的载荷坐标，横坐标为抽油杆上、下行程时的位移坐标。
抽油机驴头所悬拄的悬绳器承受光杆和井下全部抽油杆柱，并带动最下部有杆泵的柱塞作上、下运动，即一个周期。
相应地可画出一个载荷与位移的函数关系曲线，即示功图。
抽油井生产情况千变万化，井下泵况相当复杂，只有通过自动量油技术或动力仪、诊断仪测得反映有杆泵工作状况的示功图，只有掌握了诊断技术，才能分析和管理好抽油井。
采油二厂管辖的油田抽油机井目前已经有30多口井采用了“功图法”自动计量，相比较采用分离器求产，由于受各种因素影响求产波动较大，而且求产时间较长，不利于快速、准确、及时掌握油井生产动态，直接关系到油田的稳产，流量计或分离器的检修，也大量增加油气操作成本；以往在油田产量紧张时，大多是技术人员通过繁重的油水井大调查工作来摸清所辖井的生产情况，费时费力，其中个别油井因工程技术人员水平差异而无法进行定论，不但增加了井下作业工作量，也存在一定程度的误诊，漏诊，给油田生产造成极大不便。
通过示功图求产可以解决常期困绕油田的各类机采井求产、诊断和综合评判中存在的问题，在一定程度上不仅解决油井的求产困难，而且减轻采油工作者劳动强度。
自动计量系统油井产量提供了一个快速、准确测算方法，使决策部门能够对我厂所辖油井实现宏观上的控制和决策。
1.理论示功图特征分析在实际的示功图分析工作中，为便于分析常常要拿理论示功图与实测示功图进行对比，从中分析该油井的工作状况。
下面就先来了解一下理论示功图的绘制和解释。

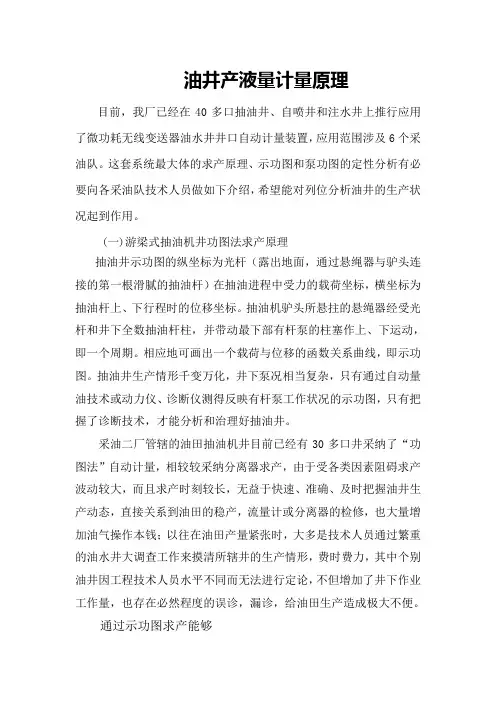

油井产液量计量原理
目前，我厂已经在40多口抽油井、自喷井和注水井上推行应用了微功耗无线变送器油水井井口自动计量装置，应用范围涉及6个采油队。
这套系统最大体的求产原理、示功图和泵功图的定性分析有必要向各采油队技术人员做如下介绍，希望能对列位分析油井的生产状况起到作用。
(一)游梁式抽油机井功图法求产原理
抽油井示功图的纵坐标为光杆（露出地面，通过悬绳器与驴头连接的第一根滑腻的抽油杆）在抽油进程中受力的载荷坐标，横坐标为抽油杆上、下行程时的位移坐标。
抽油机驴头所悬拄的悬绳器经受光杆和井下全数抽油杆柱，并带动最下部有杆泵的柱塞作上、下运动，即一个周期。
相应地可画出一个载荷与位移的函数关系曲线，即示功图。
抽油井生产情形千变万化，井下泵况相当复杂，只有通过自动量油技术或动力仪、诊断仪测得反映有杆泵工作状况的示功图，只有把握了诊断技术，才能分析和治理好抽油井。
采油二厂管辖的油田抽油机井目前已经有30多口井采纳了“功图法”自动计量，相较较采纳分离器求产，由于受各类因素阻碍求产波动较大，而且求产时刻较长，无益于快速、准确、及时把握油井生产动态，直接关系到油田的稳产，流量计或分离器的检修，也大量增加油气操作本钱；以往在油田产量紧张时，大多是技术人员通过繁重的油水井大调查工作来摸清所辖井的生产情形，费时费力，其中个别油井因工程技术人员水平不同而无法进行定论，不但增加了井下作业工作量，也存在必然程度的误诊，漏诊，给油田生产造成极大不便。
通过示功图求产能够。
