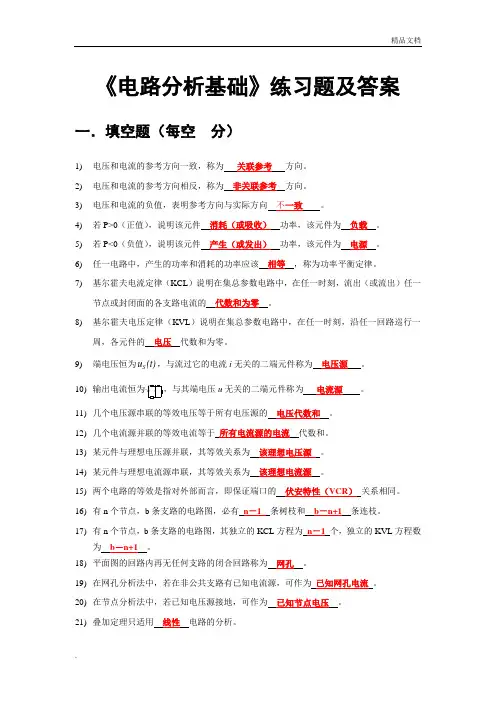

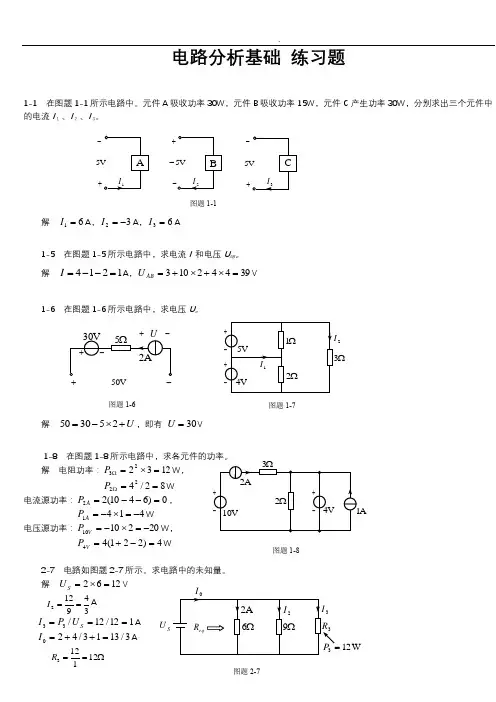

电路分析基础试题库汇编及答案一．填空题（每空1分）
1-1.所谓电路，是由电的器件相互连接而构成的电流的通路。
1-2.实现电能输送和变换的电路称为电工电路；实现信息的传输和处理的电路称为电子电路。
1-3.信号是消息或信息的表现形式，通常是时间的函数。
2-1.通常，把单位时间内通过导体横截面的电荷量定义为电流。
2-2.习惯上把正电荷运动方向规定为电流的方向。
2-3.单位正电荷从a点移动到b点能量的得失量定义为这两点间的电压。
2-4.电压和电流的参考方向一致，称为关联参考方向。
2-5.电压和电流的参考方向相反，称为非关联参考方向。
2-6.若P>0（正值），说明该元件消耗（或吸收）功率，该元件为负载。
2-7.若P<0（负值），说明该元件产生（或发出）功率，该元件为电源。
2-8.任一电路中，产生的功率和消耗的功率应该相等，称为功率平衡定律。
2-9.基尔霍夫电流定律（KCL）说明在集总参数电路中，在任一时刻，流出（或流出）任一节点或封闭面的各支路电流的代数和为零。
2-11.基尔霍夫电压定律（KVL）说明在集总参数电路中，在任一时刻，沿任一回路巡行一周，各元件的电压代数和为零。
2-12.用u—i平面的曲线表示其特性的二端元件称为电阻元件。
2-13.用u—q平面的曲线表示其特性的二端元件称为电容元件。
2-14.用i— 平面的曲线表示其特性的二端元件称为电感元件。
u(t)，与流过它的电流i无关的二端元件称为电压源。
2-15.端电压恒为
S
i(t)，与其端电压u无关的二端元件称为电流源。
2-16.输出电流恒为
S
2-17.几个电压源串联的等效电压等于所有电压源的电压代数和。
2-18.几个同极性的电压源并联，其等效电压等于其中之一。
2-19.几个电流源并联的等效电流等于所有电流源的电流代数和。
2-20.几个同极性电流源串联，其等效电流等于其中之一。
2-21.某元件与理想电压源并联，其等效关系为该理想电压源。
2-22.某元件与理想电流源串联，其等效关系为该理想电流源。
2-23.两个电路的等效是指对外部而言，即保证端口的伏安特性（VCR ）关系相同。
3-1.有n 个节点，b 条支路的电路图，必有n －1条树枝和b －n+1条连枝。 3-2.有n 个节点，b 条支路的电路图，其独立的KCL 方程为n －1个，独立的KVL 方程数为b －n+1。
3-3.平面图的回路内再无任何支路的闭合回路称为网孔。
3-4.在网孔分析法中，若在非公共支路有已知电流源，可作为已知网孔电流。 3-5.在节点分析法中，若已知电压源接地，可作为已知节点电压。
4-1.叠加定理只适用线性电路的分析。
4-2.受控源在叠加定理时，不能单独作用，也不能削去，其大小和方向都随控制量变化。
4-3.在应用叠加定理分析时，各个独立电源单独作用时，而其他独立电源为零，即其他电压源短路，而电流源开路。
4-4.戴维宁定理说明任何一个线性有源二端网络N ，都可以用一个等效电压源即N 二端子的开路电压和内阻R0串联来代替。
4-5.诺顿定理说明任何一个线性有源二端网络N ，都可以用一个等效电流源即网络N 二端子的短路电流和内阻R0并联来代替。
4-6.最大功率传输定理说明，当电源电压U S 和其串联的内阻R S 不变时，负载R L
可变，则R L 等于（或“＝”）R S 时，R L 可获得最大功率为P max ＝2
4S
S U R ，称为负载与电源匹配或最大功率匹配。
5-1.含有交流电源的电路称为交流电路。
5-2.两个正弦信号的初相相同称为同相，初相位差为180π︒或称为反相。
5-3.要比较两正弦信号的相位差，必须是同一频率的信号才行。
5-4.必须是相同频率的正弦信号才能画在一个相量图上。
5-5.各种定理和分析方法，只要用各种相量代替各种物理量都可适用。
5-6.正弦交流电通过电阻R 时，电阻上电压相位等于流过R 上的电流相位。 5-7.正弦交流电通过电感L 时，L U 的相位超前L I 相位90︒。
5-8.正弦交流电通过电容C 时，C U 的相位滞后C I 相位90︒。
5-9.在正弦稳态电路中，电阻R 消耗的平均功率P 一般称为有功功率。
5-10.在正弦稳态电路中，电感L 或电容C 消耗的平均功率等于0。
5-11.在正弦稳态电路中，电感L 或电容C 的瞬时功率最大值 ，称为无功功率。 5-12.有功功率的单位是瓦（W ） ，无功功率的单位是乏（Var ），视在功率的单位是伏安（V A ）。
5-13. 已知负载阻抗为Ω︒∠=6010Z ，则该负载性质为感性 。
5-14.并联一个合适的电容可以提高感性负载电路的功率因数。并联电容后，电路的有功功率不变，感性负载的电流不变，电路的总电流减小。
5-15. 图示RL 串联正弦交流电路，已知3210i sin t =A ，R=3Ω，L=4mH ，则该电路的有功功率P=3W ，无功功率Q=4 Var ，功率因素ϕcos ＝0.6。
5-16. 图示中各电压表指示有效值，则电压表V 3的读数应为5V 。
7-1.从双口网络输入端看进去的阻抗，称为输入阻抗 in Z ＝i i U I 输入端电压输入端电流。
7-2.双口网络的输出阻抗0Z 的定义是将信号源短路，将负载L Z 开路处理后，从输出端看进去的阻抗。
8-1.用一阶微分方程描述的电路，或含有一种储能元件的电路称为一阶电路。 8-2.不加输入信号，由电路初始储能产生的响应称为零输入或储能响应。
8-3.当电路中初始状态为零时，由外加激励信号产生的响应称为零状态或受激响应。
8-4.零输入（储能）响应与零状态（受激）响应之和称为全响应。
8-5.分析动态电路的三要素法只适用于一阶直流电路。
8-6.电路的时间常数越大，表示电压或电流瞬态变化越慢。
8-7.在一阶RC 电路中，若C 不变，R 越大，则换路后过渡过程越越慢。
V 3 V 1
V 2 R C 3V
4V
