三坐标测量仪操作规范一、操作准备1.1在进行测量前，操作人员应熟悉三坐标测量仪的结构、功能和操作方法，并接受相应的培训。
1.2确保三坐标测量仪所在的环境符合测量要求，例如温度、湿度等。
1.3对三坐标测量仪进行日常维护和保养，确保其正常运行。
二、工件夹持及对准2.1根据测量要求，选择适当的夹具，固定工件在测量台上，并确保工件牢固且不会发生形变。
2.2根据测量要求，使用适当的对准工具，将测量仪的坐标系与工件的坐标系对齐。
2.3进行初始对准时，应将测量仪的探测器与工件表面保持一定的距离，以免发生碰撞。
三、软件操作3.1打开三坐标测量仪的软件，并进行登录验证。
3.2根据测量要求，选择相应的测量程序或创建新的测量程序。
3.3在测量程序中输入工件的相关参数，如名称、尺寸、公差等。
3.4进行坐标系的设置和对准，确保测量结果的准确性。
3.5根据测量要求，选择适当的探测器和测量方法，并确认测量精度。
3.6进行实际测量操作，保持探测器与工件表面的接触，按照程序提示进行操作。
四、测量结果处理4.1测量结束后，对测量结果进行复核和处理，确保其准确性和可靠性。
4.2对测量结果进行数据分析和统计，生成相应的测量报告。
4.3检查测量报告的完整性和准确性，如有错误应及时进行更正和补充。
五、操作注意事项5.1在进行测量操作时，应保持测量仪和工件的干净和无尘，以免影响测量准确性。
5.2在操作过程中，应注意探测器与工件表面的接触状态，确保探测器的稳定和准确性。
5.3在进行测量操作时，应避免测量仪和探测器与其他物体的碰撞和摩擦。
5.4在测量结果处理时，应注意数据的正确性和合理性，如有疑问可以进行复核和验证。
5.5在完成测量操作后，及时关闭三坐标测量仪的电源和软件，做好设备的安全保护。
六、安全操作6.1在操作三坐标测量仪时，应穿戴合适的个人防护用品，如手套、护目镜等。
6.2严禁在使用三坐标测量仪时进行私自改装和维修，如有故障应及时通知维修人员。
三坐标校准方法三坐标测量技术是现代制造业中常用的一种精密测量方法。
在进行三坐标测量时，为了确保测量结果的准确性和可靠性，需要对三坐标测量机进行校准。
三坐标校准是指通过对三坐标测量机的各个参数进行精确测量和调整，使其满足规定的几何误差要求，从而提高测量机的测量精度和稳定性。
一、三坐标校准的基本原理三坐标校准的基本原理是通过测量一系列已知尺寸的标准工件，以比较测量结果与标准值之间的差异，从而确定测量机的误差，并通过调整测量机的参数使误差最小化。
校准时需要考虑的主要参数有坐标轴的直线度、平行度、垂直度、圆度、角度度量误差等。
二、三坐标校准的步骤1. 准备标准工件：根据需要进行测量的尺寸范围，选择相应的标准工件进行校准。
标准工件应具有高精度、稳定性好的特点，常用的有平面尺、球规、圆柱规等。
2. 设置测量条件：根据标准工件的特点，设置合适的测量参数，如测量速度、测量力等。
3. 进行基本误差校准：通过测量标准工件的基本误差，如直线度、平行度、垂直度等，确定测量机的基本误差，并进行调整。
4. 进行圆度误差校准：通过测量标准工件的圆度误差，确定测量机的圆度误差，并进行调整。
5. 进行角度度量误差校准：通过测量标准工件的角度度量误差，确定测量机的角度度量误差，并进行调整。
6. 进行测量机稳定性测试：通过连续测量标准工件多次，评估测量机的稳定性和重复性，并进行必要的调整。
7. 进行综合误差校准：根据实际需要，通过测量标准工件的综合误差，确定测量机的综合误差，并进行调整。
8. 验证测量机的校准效果：用校准后的测量机对标准工件进行测量，比较测量结果与标准值之间的差异，验证校准的效果。
三、三坐标校准的影响因素1. 环境因素：温度、湿度等环境因素会对测量机的性能产生影响，需要对环境因素进行控制和校准。
2. 操作人员技术水平：操作人员的技术水平和经验对校准结果有较大影响，需要经过专业培训和考核。
3. 校准工具的精度：校准工具的精度直接影响测量机的校准结果，需要选择高精度的校准工具。
三坐标检定校准三坐标测量机的测量精度和工作效率与测针的校准和选择紧密关联，在进行测量工作之前必须要合理的选择测针和对测针准确的校准，因为测针的测球有自己的尺寸，而测量零件的不同位置可能是用测球的不同位置去接触零件的，因此，测量的数据中含有测球自己的数值，而测针校准就是测量测球自己尺寸大小的过程。
特别是校准不同长度和位置的测针时测球校准结果球度误差的大小对测量结果的影响至关重要。
本文主要论述了三坐标测量机测针校准原理、校准注意事项以及合理选择三坐标测量机测针的原则。
三坐标测量机三坐标测量机测针校准的原理在测量采样过程中，当测针与被测件表面触碰时，测头系统就会有信号显示，作为测量的瞄准信号，进而通知计算机进行数据的采集，以得到得被测点的坐标值。
此外，由于测量机通过测头系统进行探测，得到的点位坐标值是测球中心的坐标值，为了获得被测工件的实际尺寸，还需加上或减去测球的动态直径值。
进入测头校准程序后，对标准球进行测量，测量方法与几何元素测量程序中的球的测量方法一样，当采点数量达到要求时，测量程序会自动对测量点进行计算处理，将处理后的测头校准结果，自动返回到测头校准对话框界面中。
在按下回车按键后，校准后的测头数据将作为修正值用于后续的应用数据处理中。
基准后的测头数据包括测头半径及球度误差还有测球中心相对于零号测头中心的坐标值。
三坐标测量机校准测针时需注意的问题①测前准备根据工件的测量范围以及需要测量的方向和位置，首先确定所需用的三坐标测量机测针组合，包括测针的直径、数量、方向和是否加装接长杆，尽量不在测量过程中更换测针。
②检测校准三坐标测量机测针校准时，应使所选测针在标准球的轴向最大直径处分别接触测量，以提高测针校准的准确度。
注意观察校准后测针的直径和校准时的形状误差，如果有较大变化，就需要查找原因。
需要进行6次以上的校准，观察其校准结果的重复性数据，以统计原理求出标准偏差进行分析。
③重复校准单个测针位置校准，需要观察测针直径和球度误差，三坐标测针直径应与平时校准相近且重复性好，球度误差也小，多个测头位置校准时，除要观察以上结果外，还要用校准后的各个位置的测针测量标准球，观察球心坐标值的变化，数值应与示值误差或探测误差相近。
三坐标检定校准三坐标测量机的测量精度和工作效率与测针的校准和选择紧密关联，在进行测量工作之前必须要合理的选择测针和对测针准确的校准，因为测针的测球有自己的尺寸，而测量零件的不同位置可能是用测球的不同位置去接触零件的，因此，测量的数据中含有测球自己的数值，而测针校准就是测量测球自己尺寸大小的过程。
特别是校准不同长度和位置的测针时测球校准结果球度误差的大小对测量结果的影响至关重要。
本文主要论述了三坐标测量机测针校准原理、校准注意事项以及合理选择三坐标测量机测针的原则。
三坐标测量机三坐标测量机测针校准的原理在测量采样过程中，当测针与被测件表面触碰时，测头系统就会有信号显示，作为测量的瞄准信号，进而通知计算机进行数据的采集，以得到得被测点的坐标值。
此外，由于测量机通过测头系统进行探测，得到的点位坐标值是测球中心的坐标值，为了获得被测工件的实际尺寸，还需加上或减去测球的动态直径值。
进入测头校准程序后，对标准球进行测量，测量方法与几何元素测量程序中的球的测量方法一样，当采点数量达到要求时，测量程序会自动对测量点进行计算处理，将处理后的测头校准结果，自动返回到测头校准对话框界面中。
在按下回车按键后，校准后的测头数据将作为修正值用于后续的应用数据处理中。
基准后的测头数据包括测头半径及球度误差还有测球中心相对于零号测头中心的坐标值。
三坐标测量机校准测针时需注意的问题①测前准备根据工件的测量范围以及需要测量的方向和位置，首先确定所需用的三坐标测量机测针组合, 包括测针的直径、数量、方向和是否加装接长杆，尽量不在测量过程中更换测针。
②检测校准三坐标测量机测针校准时，应使所选测针在标准球的轴向最大直径处分别接触测量，以提高测针校准的准确度。
注意观察校准后测针的直径和校准时的形状误差，如果有较大变化，就需要查找原因。
需要进行6 次以上的校准，观察其校准结果的重复性数据，以统计原理求出标准偏差进行分析。
③重复校准单个测针位置校准，需要观察测针直径和球度误差，三坐标测针直径应与平时校准相近且重复性好，球度误差也小，多个测头位置校准时，除要观察以上结果外，还要用校准后的各个位置的测针测量标准球，观察球心坐标值的变化，数值应与示值误差或探测误差相近。
三坐标测量机测针的校准和选择分析三坐标测量机是一种高精度的三维测量设备，广泛应用于工业制造领域。
在三坐标测量机的测量过程中，测针的校准和选择非常重要，直接影响到测量结果的准确度和稳定性。
本文将就三坐标测量机测针的校准和选择进行分析，以期为相关行业提供一些指导性的意见。
一、测针的校准在三坐标测量机的测量过程中，测针的校准是非常关键的一步。
只有校准准确，才能保证测量结果的准确性和稳定性。
测针的校准主要包括以下几个方面：1. 长度校准测针的长度校准是指对测针的长度进行准确的测量和校准。
在进行长度校准时，需要使用标准的长度测量设备对测针的长度进行测量，然后根据测量结果对测针的长度进行调整，以确保其长度的准确度。
2. 直径校准3. 定位校准通过以上的测针校准步骤，可以有效地提高测针的准确性和稳定性，从而保证测量结果的准确性和稳定性。
二、测针的选择分析在三坐标测量机的测量过程中，测针的选择是非常重要的一步。
不同的测针具有不同的特点和适用范围，需要根据具体的测量需求进行选择。
下面就测针的选择进行分析：1. 测针的材质测针的材质对其使用性能有较大影响。
一般来说，硬度高、强度大、耐磨损性好的材质可以提高测针的使用寿命和稳定性。
因此在选择测针时，需要考虑其材质的硬度、强度和耐磨损性等特性。
测针的尺寸应根据具体的测量需求进行选择。
一般来说，测量精度要求高的情况下，需要选择直径较小、长度较长的测针；而对于测量精度要求一般的情况下，则可以选择直径较大、长度较短的测针。
因此在选择测针时，需要考虑其尺寸的大小与测量需求的匹配性。
三、总结对三坐标测量机测针的校准和选择进行了分析和总结，希望能够为相关行业提供一些指导性的意见。
在实际应用中，还需要根据具体的测量需求和实际情况进行具体的调整和实施，以达到最佳的测量效果。

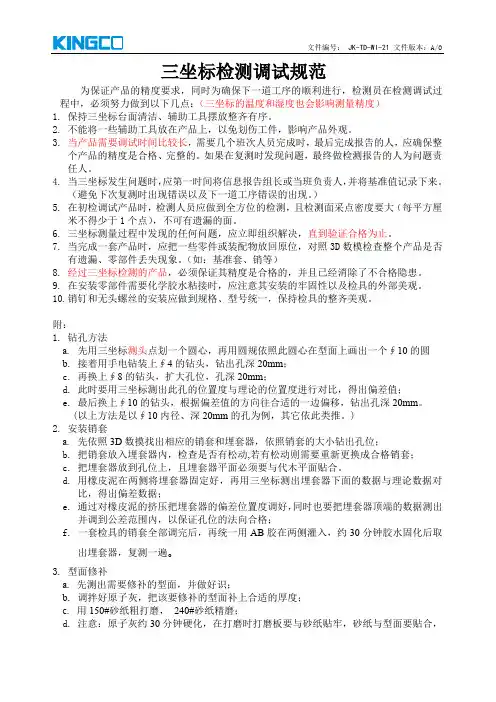

三坐标检测调试规范为保证产品的精度要求，同时为确保下一道工序的顺利进行，检测员在检测调试过程中，必须努力做到以下几点：（三坐标的温度和湿度也会影响测量精度）1.保持三坐标台面清洁、辅助工具摆放整齐有序。
2.不能将一些辅助工具放在产品上，以免划伤工件，影响产品外观。
3.当产品需要调试时间比较长，需要几个班次人员完成时，最后完成报告的人，应确保整个产品的精度是合格、完整的。
如果在复测时发现问题，最终做检测报告的人为问题责任人。
4.当三坐标发生问题时，应第一时间将信息报告组长或当班负责人，并将基准值记录下来。
（避免下次复测时出现错误以及下一道工序错误的出现。
）5.在初检调试产品时，检测人员应做到全方位的检测，且检测面采点密度要大（每平方厘米不得少于1个点），不可有遗漏的面。
6.三坐标测量过程中发现的任何问题，应立即组织解决，直到验证合格为止。
7.当完成一套产品时，应把一些零件或装配物放回原位，对照3D数模检查整个产品是否有遗漏、零部件丢失现象。
（如：基准套、销等）8.经过三坐标检测的产品，必须保证其精度是合格的，并且已经消除了不合格隐患。
9.在安装零部件需要化学胶水粘接时，应注意其安装的牢固性以及检具的外部美观。
10.销钉和无头螺丝的安装应做到规格、型号统一，保持检具的整齐美观。
附：1.钻孔方法a.先用三坐标测头点划一个圆心，再用圆规依照此圆心在型面上画出一个∮10的圆b.接着用手电钻装上∮4的钻头，钻出孔深20mm；c.再换上∮8的钻头，扩大孔位，孔深20mm；d.此时要用三坐标测出此孔的位置度与理论的位置度进行对比，得出偏差值；e.最后换上∮10的钻头，根据偏差值的方向往合适的一边偏移，钻出孔深20mm。
(以上方法是以∮10内径、深20mm的孔为例，其它依此类推。
)2.安装销套a.先依照3D数摸找出相应的销套和埋套器，依照销套的大小钻出孔位；b.把销套放入埋套器內，检查是否有松动,若有松动则需要重新更换成合格销套；c.把埋套器放到孔位上，且埋套器平面必须要与代木平面贴合。
三坐标测针校准的规范流程竭诚为您提供优质文档/双击可除三坐标测针校准的规范流程篇一：三坐标测量仪操作规程三坐标测量仪操作规程一：开机前的准备1、开启空调，保持测量前室内温度在20±2°c,湿度控制在40%-60%。
2、清洗导轨，使用无尘布蘸取少量无水酒精擦洗x、y、z轴导轨，擦洗导轨面时应单向进行，请勿来回擦拭，注意在擦洗x向导轨时，光栅尺部位不能沾有水迹，测量仪的主副腿及横梁涂覆层部位的清洁需使用干的无尘布，请勿用酒精擦洗，以免漆层脱落。
3、清理检查工作台面上的物件，并用无尘布蘸取无水酒精清洗台面。
二：开机（在长期停机的情况下，测量前的温度应在20±2°c恒温30分钟后进行）1、开启测量仪上的空气阀，并保证工作气压在0.4-0.6mpa范围内。
2、接通电源并开启测量仪的控制盒电源开关。
3、开启计算机，点击桌面上的pc-dims软件图标，按右键以管理员身份运行。
4、打开操作手柄上的seRVopwRon开关，测量仪加电，按照软件窗口的文字提示进行测量仪位置归零。
5、测量仪校验，点击pc-dims软件上的文件菜单，新建测头文件，点击未定义测头，依次加载测座，连接杆、加长杆、测头型号，然后按照测量所需添加测量角度，安置好标准球(适当位置，避免测量仪测量范围超程)，点击测量，按软件窗口提示进行校验，校验完成后点击结果查看，测针校准时的形状误差必须＜0.005mm，球心位置误差＜0.006mm，球径测量误差＜0.003mm，如校验结果不满足上述条件，则需重新校验直到合格为止。
6、加载所需测头文件，进行工件检测。
三：关机测量完成后，将x、y、z轴运动到安全的位置和高度后，按与开机相反的顺序，关闭pc-dims软件及计算(三坐标测针校准的规范流程)机，然后关闭控制盒电源，最后关闭气阀。
篇二：三坐标操作规范指导书篇三：三坐标测量机进行测头校正时应注意的六个问题三坐标测量机进行测头校正时应注意的六个问题1.三坐标的测头、测座、加长杆、测针、标准球要安装。
三坐标测量机测针的校准和选择分析三坐标测量机是一种精密的测量设备，广泛应用于工业制造领域，用于对零件进行精密的三维坐标测量。
在使用三坐标测量机进行测量时，测针的校准和选择是非常重要的步骤，直接影响了测量结果的准确性和稳定性。
本文将就三坐标测量机测针的校准和选择进行分析和讨论。
一、测针的校准在使用三坐标测量机进行测量时，测针的校准是非常重要的一步，正确的测针校准可以保证测量结果的准确性和稳定性。
测针的校准主要包括以下几个步骤：1. 确定测针的基准点：首先需要确定测针的基准点，通常选择测针头部的尖端作为基准点。
在确定基准点的过程中，需要保证测针头部的尖端与三坐标测量机的坐标系原点重合，以确保测量精度。
2. 测针的长度校准：测针的长度校准是指通过使用已知长度的标准物体对测针进行校准，以确保测针的长度测量准确无误。
经过以上几个步骤的校准，可以保证测针的几何尺寸和姿态参数的准确性，从而保证了测量结果的准确性和稳定性。
二、测针的选择在三坐标测量机中，有各种不同类型和规格的测针可供选择。
正确的选择和使用测针可以提高测量效率和准确性。
下面将从以下几个方面对测针的选择进行分析：1. 测量任务的要求：根据具体的测量任务要求，选择适合的测针规格和类型。
对于需要进行深孔测量的任务，需要选择较长的测针；对于需要进行微小尺寸测量的任务，需要选择较细的测针。
2. 测量物体的材质和表面特性：根据测量物体的材质和表面特性，选择适合的测针材质和表面处理方式。
对于硬度较大的材料，需要选择耐磨性较好的测针材质；对于表面粗糙度较大的物体，需要选择表面光滑的测针。
3. 测量精度和稳定性要求：根据测量精度和稳定性要求，选择适合的测针规格和类型。
对于高精度测量任务，需要选择尺寸稳定性和重复性较好的测针。
4. 经济成本考虑：在测针的选择过程中，还需要考虑经济成本因素。
选择具有良好性价比的测针，既要保证测量效果，又要尽量降低成本。
测针的选择要根据具体的测量任务要求和经济成本考虑，综合考虑不同因素进行选择。
