1:10000地质填图工作方法细则一、1:1000地质剖面（一）工作方法1．地质剖面测量是地质填图工作的基础，因此在填图工作之前，测制1－2条完整的地质剖面，比例尺采用1:2000—1:1000，用以划分填图单元，研究地层及构造，为1:10000地质填图服务。
剖面比例尺一般是填图比例尺的5—10倍。
2．剖面线应垂直地层走向布置，位置应选择在地层层序较齐全，相带明显，构造简单，接触关系和标志层清楚，基岩出露较好，具有代表性的地段进行。
为确保剖面的实测精度，剖面上的地层、矿层界线、构造线若被浮土掩盖，应予揭露。
3．实测剖面应逐层对岩石和地质矿产特征进行细致的观察描述，系统地采集标本，按不同岩石类型分层采集一定数量的样品。
4．地质剖面一般采用全仪器法测制，采用定地质点的方法进行，即剖面地质点点位在分层处。
同时要考虑地形的起伏情况。
地质体出露宽度在1米以上者在图上应有表示，小于1米，具有特殊地质意义的地质体应放大表示。
5．实地分层界线用小红旗作标记。
6．地质记录内容应全面、准确，地质体产状及所采各种样品应按分队的统一格式标绘于剖面图相应位置上，并做文字记录。
7．根据实测地质剖面和其它地质工作所取得的各项地质资料建立较合理的地层层序，查明岩层厚度，岩性、岩石组合特征，物质成份，岩相组合等。
研究地层、岩石的含矿性，尽可能确定其时代，选定标志层，划分填图单元。
8．地质剖面图的内容和布局参照1︰50000填图格式。
要加强导线平面图的绘制，绘制方法采用展开法，表示内容：导线、导线点、产状（可选择表示）、地质界线、地层代号、含矿层、断层、主要地物等。
9．要进行地层厚度计算工作。
用统一表格，采用下述公式计算。
D＝L（sin α·cosβ·sinγ±cosα·sinβ）式中：D－岩层真厚度；L－斜坡距α－岩层真倾角β－地层坡度角γ－剖面线与地层走向线的夹角。
地形坡向与岩层倾角相反时用“+”，相同时用“-”。
区域地质填图的基本方法及地质剖面的测制方法一、区域地质填图的基本方法主要内容：（一）目的任务（二）地质调查工作程序（三）区域地质填图的基本方法（四）区域地质填图的精度要求一、区域地质填图的基本方法地质填图是地质工作最基本的工作手段之一。
无论是区域地质调查、还是矿产地质调查、水文地质调查、环境地质调查、灾害地质调查等均离不开地质填图(调查)，只是侧重面不同而已。
区域地质填图也称区域地质调查。
区域地质调查的比例尺一般有1∶1000000、1∶500000、1∶250000、1∶200000、1∶50000、1∶10000、1∶5000、1∶2000等等，根据不同的比例尺，其工作方法略有差异。
本次只讨论1∶50000区域地质调查方法。
（一）目的任务一比五万区域地质调查，是一项基础性地质工作。
其目的任务是通过填制一比五万地质图，查明调查区内地层、岩石(沉积岩、岩浆岩，变质岩)，构造以及其他各种地质体的特征，并研究其属性、形成环境和发展历史等基础地质问题，为国土规划、矿产普查、水文、工程、环境地质勘查、地质科研、地质教学等提供基础地质资料。
（二）地质调查工作程序地质调查一般遵循立项论证、设计编审、地质填图、成果编审及出版准备五个程序。
（三）地质填图方法1∶50000区域地质填图方法是依据中华人民共和国地质矿产部行业标准（DZ001-1991）区域地质调查总则（1∶50000）的要求下进行。
并按批准的设计书开展地质填图工作。
填图中要取全取准第一性资料，加强综合研究，发现问题要及时处理，必要时可根据实际情况修改设计，并报审批单位核准。
不同的基岩出露区，应选择不同的填图方法。
1．沉积岩区沉积岩采用多重地层单位划分，岩石地层方法填图。
研究的主要内容是：①查明岩石地层单位的岩性、主要物质成分和地球化学特征、基本层序、化石内容、沉积特征(结构、构造及组构特征)、厚度、产状、形态、成因、含矿性、接触关系、时空分布变化。
地质填图要求及规范一、1:1000地质剖面（一）工作方法1、地质剖面测量：测制1—2条，比例1:1000，划分填图单元，研究地层和构造；2、剖面线垂直地层走向，选择地层层序齐全，地层明显，构造简单，接触关系和标志层清楚，基岩出露好，具有代表性的地段进行；3、实测剖面逐层对岩石和地质矿产特征进行观察进行细致描述；层位地段采集标本，在不同岩石类型分层采集一定数量的样品。
4、地质剖面采用半仪器法测制，定地质点的方法进行。
分层距离用皮尺丈量，地质体出露宽度在1米以上的在图上表示，小于1米的有特殊代表性的地质体放大表示。
5、实地分层界线作上标记。
6、地质内容记录：全面、正确、地质体产状；各种样品按公司统一格式标注剖面相应位置，做到文字记录。
7、地质剖面图和工作范围内的地质工资料建立合理的地层层序，查明地层岩性、岩石组合，物质成分，岩相组合；分析地层、岩石的含矿性，选定标志层，划分单元。
8、图的内容：采用展开法，导线、导线点、产状、地质界线、地层代号、含矿性、断层、主要地物等。
9、10、当日室内整理野外填图的工作内容。
10、编写地质工作小结其内容（1）、前言剖面测制目的；剖面线位置、方向、坐标、长度、测制方法；工作起始、完成日期、公司名称、工作人员；工作量：剖面长度、标本、样品件数。
（2）、地质成果a、简述剖面测制矿区地层构造特征；b、地层描述；c、岩浆岩及脉岩描述d、构造e、详细描述矿产f、新的见解（3）存在的问题（二）、工作质量1、记录（1）、记录格式、描述内容、顺序、记量、单位等应该符合国家有关标准；（2）、地层分明、突出重点、语言精、概念清、字迹明；（3）、分层及层间合理、清楚；（4）、岩石定性及岩性描述；（5）、其他与矿体有关的特征添加描述；（6）、岩（矿）层产状记明、正确、与剖面吻合。
2、剖面图（1）、标明比例尺和图例：按有关标准；（2）、剖面起点，界线终点及工作位置，地质等数据正确；（3）、柱状图按照有关规范内容齐全；3、实地控制程度尽量把地质点布置的密度与相应的矿区有关的地质图件比例尺相应；4、采样（1）、代表性取样适用的矿种、数量符合要求；（2）、方法和样品重量达到要求；（3）、规范要求采样，位置、编号、文字等清晰标记，图表一致；5、室内资料整理（1）、野外现场编录的内容清晰，做到不漏；（2）、联系有关部门，反馈的信息，及时标注、补充相关资料等内容；（3）、有关文字、图件每一项完成应提交，做到妥善保管；二、地质填图（一）、工作方法1、用原1:10000地质地形磁测图裁集1:2000磁异常C3、C4，C5图做勘探首靶区，采用穿越法加追踪进行；2、观测点用半仪器、Gps结合丁点交汇手图，室内电子上图；3、在填图中有难于弄别的岩性做好素描、拍照等后定性，再填补；4、填图中发现重要的地质体进行追踪；5、地质体的描述、大者直接上图、小的重要地质体放大特别注明；6、记录格式和内容。
地质填图规范篇一：地质填图规范地质填图规范1 准备工作准备工作包括技术准备和实物准备，前者就是组织野外工作人员学习相关规范、堆积和经过批准的工作设计，了解目的任务和技术要求，收集工作区已有的各类资料，后者准备工作主要有：有野外用地形手图及清图准备；实测地质剖面及进行野外踏勘；组织野外工作人员；准备工具用品及各种记录表格。
收集或专业人员实测矿区大比例尺地形图供填图使用；当没有合适的大比例尺地形图时，在勘查早期，可用小比例尺图放大使用，如1∶1万精测图放大为1∶5千简测图或1∶2000草测图使用。
填图精度及地质点密度主要考虑勘查阶段及地质条件复杂程度：预查阶段：一般草测，地质界线上的点距40至100米，岩性内部点点距100米左右。
普查阶段：一般简测，地质界线上的点距35至70米，岩性内部点点距70米左右。
如某铁矿区1∶2000地质简测图中，沿铁矿层及正长岩界线上的点距一般在40米左右，而辉长岩体内部点距一般在70米左右。
对于宽度小于1米的矿体，有意义的地质体或标志层均需放大表示。
1.1 填图工具用品有主要有挎包、讲义夹、相机、手持GPS、罗盘、放大镜、地质锤、三角板、量角器、计算器、文具盒、钢卷尺、符号笔、棉纸、样品袋、基点木（竹）桩。
1.2 填图用表格主要有地质观察点记录表、地表及坑探工程采样记录表、矿区标本登记表、音相记录表、标本签、样品签2 填图方法与技术要求观察路线的布置是从实测地质剖面展开的。
首先将实测地质剖面及确定的填图单元界线，断层线，侵入体界线，矿层顶、底板界线，产状等的位置，绘到野外用手图上。
再从实测剖面两侧逐渐布置观察路线。
填图组一般由2—3人组成，组长全面负责填图工作，具体观察、记录、布样，组员主要负责定位、作图、取样等工作。
在矿区大比例尺填图中，对那些重要地质体，如标志层、矿体、矿化体、蚀变带、主要断裂等，应沿其走向进行追索控制。
2.1 穿越法填图穿越法填图在中小比例尺填图中是主要方法。

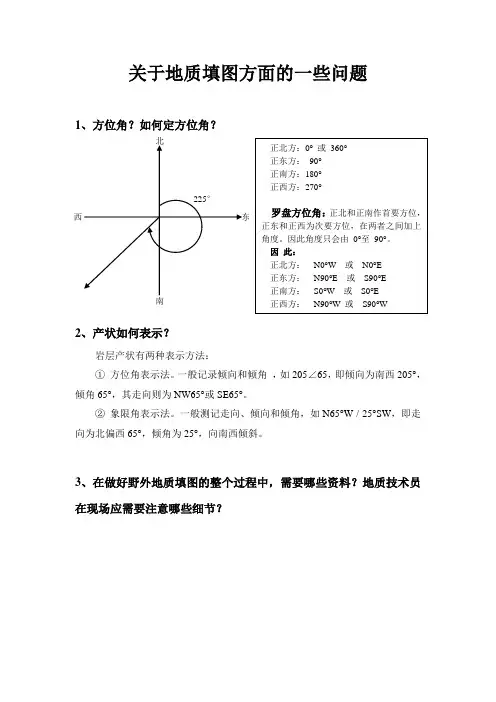

关于地质填图方面的一些问题1、方位角？如何定方位角？2、产状如何表示？岩层产状有两种表示方法：① 方位角表示法。
一般记录倾向和倾角 ，如205∠65，即倾向为南西205°，倾角65°，其走向则为NW65°或SE65°。
② 象限角表示法。
一般测记走向、倾向和倾角，如N65°W / 25°SW ，即走向为北偏西65°，倾角为25°，向南西倾斜。
3、在做好野外地质填图的整个过程中，需要哪些资料？地质技术员在现场应需要注意哪些细节？225°北南西东4、填图单元代号？应熟悉！5、6、7、剖面的测制方法：剖面采用导线法测制。
人员组成及分工：由5—6人组成，一般要求全体技术人员参加。
地质组长：全面负责剖面测制技术工作，具体负责分层、布样。
记录：野外观察、记录。
表格：负责表格记录和误差校正。
前测手：负责剖面方向、坡度测量、测量分层、采样距离、标注。
后测手：与前测手配合负责导线长度、方向、坡度测量。
绘图：绘制野外剖面图。
采样：各类样品采集。
8、地质点的描述内容：主要内容：岩石名称、岩石特征（颜色、风化特征、矿物成分、结构、构造、蚀变）、古生物化石、矿化特征、地质构造（断层、褶皱、剪切带、破碎带等）产状、性质、接触关系。
各类样品编号、位置等。
路线地质：（1）路线地质应连续记录，如0—50米：砂岩，10m处见石英脉，宽30－40cm，见稀疏浸染状分布的黄铁矿化……。
（2）重点记录与点上地质现象的变化，一般不进行岩性描述，对新发现的不够分层精度的岩石可作描述。
（3）较多地测量产状及其变化，并分析原因。
路线小结：路线长度：12.35地质点个数：3样品点个数：4产状点个数：4素描点个数：3照片点个数：3认识：1、地层：本路线观察地层从老到新如下：（1）二叠系马尔争组：零星出露为绿泥钠长片岩；（2）第三系沱沱河组：主要为紫红色厚层状复成分砾岩、长石石英砂岩和粉砂岩组成的韵律层；（3）第三系雅西措组：主要为紫红色块层状粉砂岩夹中厚层状长石石英砂岩；（4）下更新统湖积物：黄灰色砂砾石层、灰黄色粘土质粉砂层与灰色粉砂质粘土层组成的韵律层；（5）中更新统洪冲积砂砾石层；（6）上更新统洪冲积砾石层。
煤田地质填图报告编写方法和要点煤田地质填图是煤炭地质勘查的前期工作，无论是预查、普查阶段，还是详查、勘探阶段都离不开相应比例尺的地质、水文地质填图工作，填图工作外业结束的各原始资料经有关单位（监理、业主等）检查验收后，转入室内需编写文字报告及相关图件，便于后续勘查工作设计等使用。
煤田地质填图报告编写格式、提纲及要点如下：A. 封面顶写“××省××县××（项目名称）××（比例尺）地质、水文地质填图报告”，底写项目编制单位：××（单位），底末写编制日期：×年×月～×年×月。
B. 扉页页顶：项目名称：“××省××县××（项目）××（比例尺）地质、水文地质填图报告”；页中：单位负责、总工程师、项目负责、编写、审核；页末：编制单位、时间。
C. 目录设置和编辑自动生成目录以便更新，主目录后为附图目录、附资料目录。
封面、扉页、目录不应编辑页码，仅正文才编辑页码。
D. 正文提纲第一章概况第一节目的和任务简述项目由来、项目主要目的，叙述项目的主要地质任务。
第二节位置和交通一、位置及范围叙述项目区位置：方位、直距、运距、行政区隶属、地理坐标；项目区范围的大致形状、面积、边界拐点坐标个数及表。
二、交通叙述项目区及其附近主要公路、铁路里程及位置，距隶属项目区的市、县城、乡镇公路等路程有交通工具往返情况，项目区内交通情况。
附交通位置插图。
第三节自然地理及经济地理一、自然地理简述项目区地形地貌地处区域位置、总体地势、海拔标高极植及一般极植，最高、低点位置及标高，地貌类型。
叙述项目区气温、降雨量、日照、霜期、积雪等气候和灾害性气候。
简述项目区河流等地表水情况。
二、经济地理简述项目区工业（工矿企业等）、农业（农作物、经济作物等）。
1:10000地质填图工作细则1:10000地质填图工作细则一、1:2000地质剖面（一）工作方法1．地质剖面测量是地质填图工作的基础，因此在填图工作之前，测制1－2条完整的地质剖面，比例尺采用1:2000，用以划分填图单元，研究地层及构造，为1:10000地质填图服务。
2．剖面线应垂直地层走向布置，位置应选择在地层层序较齐全，相带明显，构造简单，接触关系和标志层清楚，基岩出露较好，具有代表性的地段进行。
为确保剖面的实测精度，剖面上的地层、矿层界线、构造线若被浮土掩盖，应予揭露。
3．实测剖面应逐层对岩石和地质矿产特征进行细致的观察描述，系统地采集标本，按不同岩石类型分层采集一定数量的样品。
4．地质剖面用半仪器法测制，采用定地质点的方法进行。
分层距离用皮尺丈量，地质体出露宽度在1米以上者在图上应有表示，小于1米，具有特殊地质意义的地质体应放大表示。
5．实地分层界线用小红旗作标记。
6．地质记录内容应全面、准确，地质体产状及所采各种样品应按分队的统一格式标绘于剖面图相应位置上，并做文字记录。
7．根据实测地质剖面和其它地质工作所取得的各项地质资料建立较合理的地层层序，查明岩层厚度，岩性、岩石组合特征，物质成份，岩相组合等。
研究地层、岩石的含矿性，尽可能确定其时代，选定标志层，划分填图单元。
8．地质剖面图的内容和布局参照附图1。
要加强导线平面图的绘制，绘制方法采用展开法，表示内容：导线、导线点、产状（可选择表示）、地质界线、地层代号、含矿层、断层、主要地物等。
9．进行地层厚度计算工作。
用统一表格，采用下述公式计算。
D＝L（sin α·cosβ·sinγ±cosα·sinβ）式中：D－岩层真厚度；L－斜坡距α－岩层真倾角β－地层坡度角γ－剖面线与地层走向线的夹角。
地形坡向与岩层倾角相反时用“+”，相同时用“-”。
10．随着剖面测制工作的进展，应加强室内整理工作，特别是当日整理、文字记录补正、图件绘制及着墨。
地质填图方法和注意的几个问题一、地质填图基本任务和基本要求1、地质填图的定义和作用地质填图即地质测量，在预查、普查阶段是一种大面积的综合性金矿地质矿产调查工作，在详查、勘探阶段则是一种详细研究矿床地质，进行矿床评价勘探和资源／储量计算的基础工作。
定义：是运用地质理论和有关方法，全面系统地进行综合性的地质矿产调查和研究，查明工作区的地层、岩石、构造与矿产的基本地质特征，研究各种成矿规律和各种找矿信息进行找矿。
在普查阶段所进行的地质填图是普查找矿的一种手段。
它侧重于对金矿及共生、伴生矿产的寻找，与区域地质填图的要求有所不同。
2、地质填图的基本任务主要是收集、整理和研究地表地质现象，为成矿规律和成矿预测提供资料。
它是各项地质工作包括勘查工程布署及物探、化探、水文地质工作的基础。
地质填图工作搞的不好将影响整个地质工作的质量，但它又是与其他地质工作互为补充的。
3、不同地区地质填图的基本要求（1）火山岩分布地区进行地质填图的基本要求a查明火山岩的分布、查明火山活动的地质时代。
b全面研究火山岩的矿物、化学成分、结构、构造、形态、产状、厚度及其变化规律，对于海底火山喷发要划分喷发沉积类型(火山熔岩一碎屑岩类型或硅质岩类型)。
c详细研究火山角砾岩分布特征、熔岩厚度及其分布情况、火山碎屑沉积岩形成地段的分布情况。
d研究变质作用、构造或断裂与蚀变作用和成矿作用的关系。
e综合上述，结合物探、化探、重砂资料，总结成矿规律，预测成矿有利地段。
（2）对变质岩分布区进行地质填图的基本要求a查明变质岩的分布，区分不同变质岩系和岩体，同时推定或确定其时代。
b研究岩系(岩体)内部构造，应特别注意从现在观察到的不同时期的复合构造现象中，去探索恢复早期的和原始的构造。
当恢复有困难时，应利用全面综合的办法，包括区域地质构造一建造条件、变质岩的产状、接触关系、共生组合、变余结构和构造以及矿物一岩石化学分析资料的各种比较研究与图解分析的办法进行综合研究。
c当能恢复原岩时，根据对原岩的地质填图要求作必要的工作。
d了解或搞清变质岩地区的含矿层位和含矿建造，指出找矿前景或标志，查明矿产分布规律，为进行矿产预测指出方向。
4、地质填图人员的工作方法为了更好的完成地质填图任务，要求地质填图人员努力做好下列工作：（1）要加强资料收集和综合研究：资料收集和综合研究贯彻于整个地质工作的始终，而在地质填图工作中尤为重要。
由于地质填图研究的对象主要是一个面，因此为收集资料和综合研究提供更好的场所。
资料收集力求丰富、真实。
综合研究要随着地质填图的进展逐日进行，随时总结，不得事后算总账。
综合研究应贯彻“双百”方针。
学术上可以保留不同意见，可以提出各种设想。
但在工作安排上要统一，不能各行其是。
（2）地质填图要善于抓住整个地区或矿床中的主要地质特征，主要成矿规律及综合找矿标志，并深入研究，在图上突出表达。
每个地区或矿床的具体情况不同，因此研究方法及表达的重点也有所不同。
（3）在地质填图工作中，要根据需要配合一定的物探、化探、重砂工作及必要的轻型揭露工程。
尤其是在大面积掩盖区及成矿物质的物理和化学特征适合的条件下，更需要有其他手段配合，以提高地质填图的精度。
（4）在地质填图中，对地质现象的认识不可能一次完成。
不仅要在地质填图过程中，随时总结，逐步提高认识。
还要根据各项勘查工程及物探、化探工作的进展情况，随时进行研究、补充、修正。
精度较高的地质图一般都要经过多次修改才能完成。
（5）地质填图人员不仅要研究宏观现象，还要研究微观现象，对于重要的和系统的标本，应进行显微镜下观察。
岩矿人员也要创造条件了解宏观现象，参与“实测剖面”。
（6）地质人员要钻研业务，熟悉一定的基础地质知识及本地区、本矿种的地质知识。
（7）地质填图人员要敞开思路，要重视前人意见，既不为其所束缚，又要树立实事求是的科学态度和工作作风。
二、地质填图比例尺及地形底图的选择1、地质填图比例尺的选择根据当前黄金部队地质工作的具体情况，地质填图比例尺的选择为：在预查阶段以矿点检查、异常查证及1：50000路线地质填图为主，少量的1：10000地质填图；在普查阶段，一般是在经过矿点检查、异常查证发现的普查基地或有望的成矿远景区，或在己知矿区的外围(成矿带或成矿区)进行的较大面积的地质填图工作，一般采用1：10000一l：5000比例尺的矿区(矿田)地质填图，常用的为l：。
10000比例尺地质填图；在详查、勘探阶段一般为l：5000—1：500比例尺的矿床地质填图，常用的为1：2000比例尺地质填图。
2、地形底图的选择进行地质填图所采用的地形底图，一般要在国家测绘机关批准的最新测制的地形图中去选择。
地形底图的比例尺应和地质填图的比例尺相同。
在没有地形底图的地区，进行1：10000或大于l：10000地质填图时，应进行地形测量、地形简测或用其他有效的方法获得地形底图。
进行1：50000地质填图时，可选用相应比例尺的水系图或航测水系图作为底图或l：50000军用地形图。
三、各种比例尺地质填图的任务和要求1、1：50000地质填图1：50000的地质填图可分三种情况：1：50000的正规地质填图、简图及路线地质填图。
（1）正规l：50000地质填图：是普查找矿工作中要求较高并有综合性方法配合的一种工作。
在黄金部队工作中，因人力、物力的不足，一般不进行这种测量。
（2）l：50000地质简图：又分两种情况：a已有正规的1：50000地质图，但为了某种或某几种地质需要而作补充修图，其目的和任务为：(a)有目的、有重点的研究金矿地质问题，对原图作补充修改，满足自己的需要，解决一定具体问题。
(b)通过实践，熟悉前人的资料并对与金矿成矿有关的问题进行深入的观察和研究。
(c)了解点与点之间的内在联系，点与面的联系。
从而把孤立的矿点扩大到矿带这样的整体去评价，扩大找矿思路，指出找矿方向，总结成矿规律。
此法较一般正规测量图面精度要低，但对矿点或一定地质问题的观测精度较高，故对原图来讲，提高了精度。
b如果无正规的1：50000地质图，而工作又需要，又不具备进行正规测量的条件，此时也进行1：50000的地质简测。
其目的和任务为：(a)了解测区大的构造形态位及蚀变作用等。
(b)将分散的、孤立的矿点连成面或带，从整体去评价各点的地质价值。
此种图纸以达到某种地质要求为准，概略了解矿点在宏观地质体中的位置，一般低于正规图纸精度。
区内矿点越多，往往精度愈高。
（3）1：50000路线地质图：在特殊情形下，为了概略了解某区面上地质情况，矿点同矿点的联系，测几条稀疏的地质观测线而连成面，求得矿点在宏观地质体中的相对位置。
2、1：10000矿区地质填图一般是在普查阶段或在矿床勘探期间进行的。
其任务总的说来，是阐明地质构造和成矿地质条件，用以扩大矿区远景。
地质填图范围一般应包括有地质联系的矿点、矿化带、各种找矿手段的综合异常范围或有利的找矿标志分布范围和成矿区划等。
范围不宜过大，一般是几十个平方千米。
其填图要求，在前述基本要求的基础上，还应满足下列要求：（1）搞清矿区的地层层序及分布。
分层的标准，在“阶”(或“带”)、“段”(或“段”下再分)的基础上，一般按岩性细分，允许使用“互层”；矿体、标志层及对找矿有指示意义的地层单位，如在图上小于l毫米时可放大表示(但应注明)；不同变质岩相带与地层单位应分别用不同界线和不同图例表示；火成岩应按不同岩相区分。
（2）搞清矿区各种主要构造类型的性质及产状，特别要详细研究控制岩浆活动的主要构造，区分导矿、控矿及容矿构造，并查明它们的性质、产状等要素。
：（3）搞清矿体、矿化带、蚀变带的分布及其相互关系，查明其形态、产状和规模；查明蚀变带的分带现象。
对预期有工业意义的矿化现象，提出概略的品位参数。
（4）搞清矿体、矿化带、蚀变带与侵人岩、地层及地质构造的空间关系和成因关系，阐明成矿控制条件；特别要详细研究可能有隐伏岩体和隐伏矿体的地段，指出找矿标志和找矿方向。
（5）查明矿区的地球物理或地球化学特征。
3、1：5000一1：500矿床地质填图一般是在详查、勘查阶段进行，其主要任务是全面研究矿床的详细地质构造、矿体形态、规模及产状、矿石质量、矿石类型及其空间分布、矿体与围岩的关系、围岩蚀变，为详查勘探工程布署或为矿山设计、建设提供地表地质资料。
矿床地质图通常是依靠地质填图与地表勘探工程及深部探矿工程相配合来完成的，但主要是地质填图及地表工程。
4、地质简图和地质草图为了较快地提交初步的地质成果，或者由于资料缺乏，但又急需了解某一地区的地质概况，需测制l：1000—1：10000的地质简图或草图：简图：有同比例尺或较大比例尺的地形图作相应的地形底图，包括非测量人员测的非正规地形图。
此种地质图可用于探矿工程设计。
随着工程的增加，该地质图的精度也可相应的逐步修改、提高。
草图：无地形图作底图、或用小比例尺地形图放大后作底图所填的地质图。
此种图不能作探矿工程设计之用。
但如草图加“实测剖面”(地形曲线亦实测)，可在‘‘实测剖面’’上进行探矿工程设计。
简图和草图都是为了解决某一个或几个特定地质问题。
四、地质填图的协调工作和工作步骤1、地质填图的协调工作当测量面积较大时，往往不是一个填图组而是若干组同时工作：即使在矿床范围内由一个填图组进行工作，也还有和其他地质组(如钻探、坑探、槽探、水文等地质组)的配合问题。
因此，一般要求：（1）要在初步统一认识的基础上统一分层、统一野外岩石定名、统一填图方法和要求。
一般情形下，对地质现象的认识是很难傲到完全一致的，但在分层、岩石定名及填图方法和要求的主要问题上，应做到统一或基本统一。
具体办法是工区技术负责人组织有关人员共同踏勘并实测至少一条地质剖面，通过这一工作求得统一。
（2）统一图例。
（3）采集一套系统的岩矿标本。
一般在共同实测剖面时采取，以供填图进行中的对比参考和综合研究，并在填图过程中不断补充。
在填图过程中，还要对有疑问的、重要的岩石矿物采取鉴定标本及其他标本。
对特殊的地形条件或有意义的地质现象进行素描或照相。
（4）统一各类标本、重砂的编号(野外可用临时编号，整理时改为统一编号)。
（5）各填图组要互相交流情报，两幅图纸接图处要重复不少于1．5厘米或在接图处两组同测一条剖面。
（6）野外记录要清楚、准确，禁用圆珠笔。
2、工作步骤地质填图可以分为准备工作、踏勘、实测剖面、地质填图、地质点观测和室内整理等几个步骤。
在正式填图之前，应做好以下工作：（1）准备工作：主要是对已有地质、物化探资料的收集和了解。
有关测区的一切已有资料均应尽量收集，阅读并加以分析研究，据此确定工作方法，制定工作计划。
此外，还要准备野外用品．（2）地质踏勘：在野外工作开展前，须对测区及其外围进行踏勘调查，其目的在于了解测区内的地理、地貌和地质构造的轮廓。
