中心支轴式喷灌机

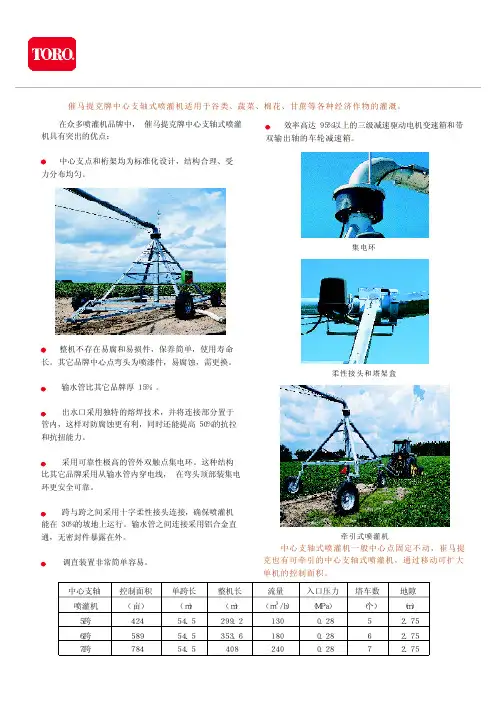

免费咨询电话 催 马 提 克 牌 中 心 支 轴 式 喷 灌 机 适 用 于 谷 类、蔬菜、棉花、甘 蔗 等 各 种 经 济 作 物 的 灌 溉。

在众多喷灌机品牌中，　催马提克牌中心支轴式喷灌 机具有突出的优点： 中心支点和桁架均为标准化设计，结构合理、受 力分布均匀。

效率高达 ９５％ 以上的三级减速驱动电机变速箱和带 双输出轴的车轮减速箱。

集电环 整机不存在易腐和易损件，保养简单，使用寿命 长。

其它品牌中心点弯头为喷漆件，易腐蚀，需更换。

柔性接头和塔架盒 输水管比其它品牌厚 １５％ 。

出水口采用独特的熔焊技术，并将连接部分置于 管内，这样对防腐蚀更有利，同时还能提高 ５０％ 的抗拉 和抗扭能力。

采用可靠性极高的管外双触点集电环。

这种结构 比其它品牌采用从输水管内穿电线，　在弯头顶部装集电 环更安全可靠。

跨与跨之间采用十字柔性接头连接，确保喷灌机 能在 ３０％ 的坡地上运行。

输水管之间连接采用铝合金直 通，无密封件暴露在外。

调直装置非常简单容易。

牵引式喷灌机 中心支轴式喷灌机一般中心点固定不动，崔马提 克也有可牵引的中心支轴式喷灌机，通过移动可扩大 单机的控制面积。

中心支轴 喷灌机 ５跨 ６跨 ７跨控制面积 （亩） ４２４ ５８９ ７８４单跨长 （ｍ） ５４．５ ５４．５ ５４．５整机长 （ｍ） ２９９．２ ３５３．６ ４０８流量 （ｍ ／ｈ） １３０ １８０ ２４０３入口压力 （ＭＰａ） ０．２８ ０．２８ ０．２８塔车数 （个） ５ ６ ７地隙 （ｍ） ２．７５ ２．７５ ２．７５ ８００－８１０－７０２０ 催 马 提 克 牌 大 型 喷 灌 机 实 行 全 自 动 控 制，节水 、节能 、降 低 劳 动 成 本 。

基础型控制器： 水压过低或停水时，自动关闭喷灌机和水泵 。

启动喷灌机时，自动开启水泵。

调节喷灌机的行走速度。

进行扇形灌溉，可以自动回转或停机。

中央计算机控制 控制末端喷枪在地角时开启。

艾瑞德自走式喷灌机工作原理艾瑞德自走式喷灌机工作原理？指针式喷灌机，也叫电动圆形喷灌机、中心支轴式喷灌机，是一种大型自走式喷灌机具。

下面艾瑞德就带大家简单了解一下。

艾瑞德自走式喷灌机工作原理？中心支轴式喷灌机又称指针式喷灌机，是将喷灌机的转动支轴固定在灌溉面积的中心，固定在钢筋混凝土支座上，支轴座中心下端与井泵出水管或压力管相连，上端通过旋转机构（集电环）与旋转弯管连接，通过桁架上的喷洒系统向作物喷水的一种节水增产灌溉机械。

艾瑞德指针式喷灌机使干旱地区和半干旱地区的农牧业产量大副度提高，该机适于喷灌玉米、小麦、苜蓿、马铃薯、谷物、蔬菜、甘蔗等经济作物，也能喷灌果树、苗圃，还可以兼喷化肥农药和除草剂。

具有实用、先进、喷洒均匀、节能、节水和自动化程度高等特点。

圆形喷灌机对作物、地形适应性强、单机控制面积大，综合利用好，土地利用率高，适合国营农场或适度规模经营的矩形田上作业。

产品优势▷喷灌面积大，质量好。

它能够在较小的投资和短时间内灌溉千万顷土地，不需要开渠筑堤、平整土地，只需井水、河渠、湖泊等水源。

控制面积增大，降低亩投资成本。

▷高度的机械化和自动化，可使一人控制10000亩地，提高劳动生产率。

▷喷灌节水30%～50%，同时调节田间气候,灌溉均匀度达90%以上，实现增产20%～50%。

▷大型喷灌机与其它农机具配套，能实现统一灌溉、统一耕作、统一播种、统一管理、统一施肥、统一收获。

安徽艾瑞德农业装备有限公司是集产、研、销于一体的专业从事大型农田自动化灌溉与植保设备的高新技术企业，公司自主研发和生产的高效节水节能、大幅节省人工并显著提高产量的农业灌溉植保装备，为广大国内外大型粮食与经济作物的农场主提供具有国际品质的灌溉植保产品与服务。

安徽艾瑞德农业装备股份有限公司坐落在国家级经济技术开发区—安徽桐城，是一家专业从事大型指针式、平移式、可拖移式、高跨体、卷盘式喷灌机以及微喷灌、滴灌及其他节水灌溉产品配套的设计、研发、生产、安装、销售于一体的高新技术企业。

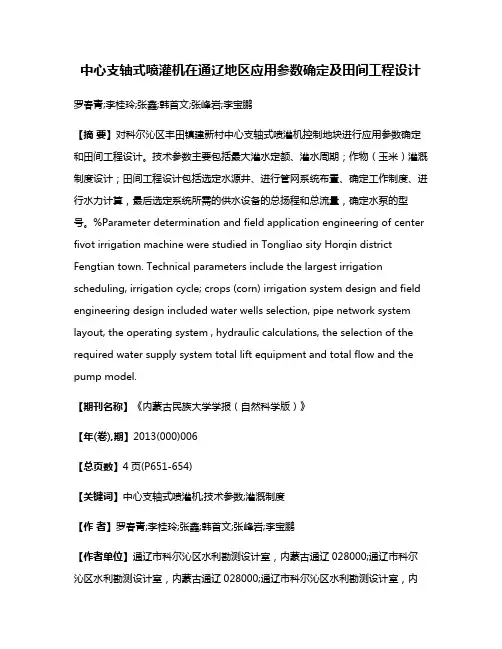

中心支轴式喷灌机在通辽地区应用参数确定及田间工程设计罗春青;李桂玲;张鑫;韩首文;张峰岩;李宝鹏【摘要】对科尔沁区丰田镇建新村中心支轴式喷灌机控制地块进行应用参数确定和田间工程设计。

技术参数主要包括最大灌水定额、灌水周期；作物（玉米）灌溉制度设计；田间工程设计包括选定水源井、进行管网系统布置、确定工作制度、进行水力计算，最后选定系统所需的供水设备的总扬程和总流量，确定水泵的型号。

%Parameter determination and field application engineering of center fivot irrigation machine were studied in Tongliao sity Horqin district Fengtian town. Technical parameters include the largest irrigation scheduling, irrigation cycle; crops (corn) irrigation system design and field engineering design included water wells selection, pipe network system layout, the operating system , hydraulic calculations, the selection of the required water supply system total lift equipment and total flow and the pump model.【期刊名称】《内蒙古民族大学学报（自然科学版）》【年(卷),期】2013(000)006【总页数】4页(P651-654)【关键词】中心支轴式喷灌机;技术参数;灌溉制度【作者】罗春青;李桂玲;张鑫;韩首文;张峰岩;李宝鹏【作者单位】通辽市科尔沁区水利勘测设计室，内蒙古通辽028000;通辽市科尔沁区水利勘测设计室，内蒙古通辽028000;通辽市科尔沁区水利勘测设计室，内蒙古通辽028000;通辽市科尔沁区农牧水利工作站，内蒙古通辽028000;通辽市科尔沁区农牧水利工作站，内蒙古通辽028000;阿尔山市防汛抗旱指挥部办公室，内蒙古阿尔山137800【正文语种】中文【中图分类】S274水是一切生命过程中不可替代的基本要素，水资源是国民经济和社会发展的重要基础资源.随着全球水资源供需矛盾的日益加剧，节水农业成为当今具有世界意义的焦点问题之一，节水灌溉技术势在必行.通辽市是全国600个缺水城市之一，地处干旱地区，水资源较为贫乏，而农业用水量占地下水开采量的85%左右，采取必要的农业节水灌溉措施已是当务之急，同时也是发展高效节水农业的必然趋势.采用节水灌溉工程可以大大减少输水过程中的渗漏和蒸发损失，使水的利用效率大大提高，可以减少输水渠道占地，提高土地利用率，且管理方便.为此，本次设计采用中心支轴式喷灌机进行喷灌设计，为通辽地区大型喷灌机应用节水灌溉型式的推广提供理论依据和实验数据.科尔沁区属北温带大陆性季风气候区，为干旱、半干旱性气候，四季分明，春季多风少雨，夏季炎热，秋季凉爽，冬季干燥寒冷.年平均气温为5.6℃，最高气温39.1℃，最低气温为-30.9℃，境内光能资源充足，年日照总时数为2967小时，大于等于10℃的积温为3072℃.湿润指数为0.4-0.6，多年平均降雨量为382.1mm，降雨量年内分配很不均匀，春季4～5月份降雨量占全年的13%，夏季降雨集中在6～8月份，占全年的69%.多年平均蒸发量为1617mm（20型蒸发皿），多年平均风速为3.9m/s，农作物生育期平均风速为3.0m/s，项目区最大冻土层深度1.62米（1984年实测），无霜期为150天左右.中心支轴式喷灌机应用项目区选择在科尔沁区丰田镇建新村.建新村位于科尔沁区西南部，距科尔沁城区20公里，全村总人口1500人，户数360户，总面积8200亩（5.47km2），种植面积6000亩，种植作物以玉米为主.地势较平坦，地面高程在192m-193m之间.项目区土壤主要为砂壤土，土壤干容重1.41g/cm3，田间持水率为23%，喷灌计划湿润层深度为50cm，灌溉水利用系数为0.85.项目区地块选择在科尔沁区丰田镇建新村东北，地块尺寸为652m×652m，项目区种植作物为玉米.根据项目区实际地形、水源井位置、地块尺寸和作物种植情况，本着经济适用的原则，选用法国伊尔公司生产的VXP127型中心支轴式喷灌机，喷洒半径325.8m，控制面积500亩.喷灌机性能见表1.中心支轴式喷灌机工作时，由固定式输水管给水栓送水，直接由水泵抽取机井中的水供水.压力水由中心支轴下端进入，经支管到各个喷头喷洒到田间，驱动机构带动各塔架的行走机构，使整个喷洒支管绕中心支轴作缓慢的转动，实现行走喷洒. 2．1 灌溉设计保证率根据《节水灌溉工程技术规范》（GB/T50363-2006）、《喷灌工程技术规范》（GB/T50085-2007）、灌溉与排水工程设计规范（GB50288-99），确定本次喷灌工程灌溉设计保证率为90%，灌溉水利用系数为0.85.2．2 喷灌灌溉技术参数喷灌灌溉技术参数包括最大灌水定额、毛灌水定额、设计灌水周期.2.2.1最大灌水定额确定最大灌水定额采用适宜水量法确定，通过采用如下公式计算：式中：ms—最大灌水定额，mm；γ—土壤干容重，1.41g/cm3；h—计划湿润层深度，50cm；β′1—土壤适宜含水率（23%）上限（重量百分比），适宜土壤含水率上限按90%计，其值为20.7；β′2—土壤适宜含水率（23%）下限（重量百分比），适宜土壤含水率下限按70%计，其值为16.1.计算结果：用上式计算出，本次设计最大灌水定额为32.43mm.实际需水要求可按下式确定：m≤ms，本次设计选取净灌溉定额为32.43mm（21.6m3/亩），喷灌灌溉水利用系数为0.85，故毛灌水定额为38.15mm（取整为25m3/亩）.2.2.2设计灌水周期的确定设计灌水周期通过采用如下公式计算式中：T－设计灌水周期，d；ETd－作物日蒸发蒸腾量，根据通辽市丰田灌溉试验站资料，以玉米为例，日蒸发蒸腾量为4.5mm/d.用上式计算出本次设计灌水周期为7.2天，取整为7天.2．3 玉米灌溉制度查《内蒙古自治区主要作物灌溉制度与需水量等值线图》，当P=90%时，项目区玉米需水量在318m3/亩左右，作物生育期有效降水量在172m3/亩左右，不考虑地下水补给和土壤储水量的差值，参考邻近地区的试验成果和近年来喷灌实际灌溉数据，确定玉米喷灌毛灌溉定额为171m3/亩.本次设计的灌溉制度是根据玉米各生育期的需水要求，并结合当地的灌溉经验拟定，具体见表2和表3.3．1 水源工程配置根据选定的地块尺寸，选用的中心支轴式喷灌机系统控制半径为325.8m，总流量为125m3/h，设计利用2眼出水量63m3/h的机电井作为喷灌机的供水水源. 3．2 管网系统布置供水水源均匀分布在喷灌圈周围，通过PP输水管道由水源井直接供给喷灌机.PP管道内径采用经验公式计算，得管道内径为115mm，本次设计选用dn125PP硬管作为输水管道.喷灌机田间管道与水源井布置见下图.输水管道管沟挖深1.8m，底宽0.5m，顶宽1.5m.3．3 工作制度制定喷灌机以供水口为圆心做圆周运动，根据玉米生长的不同时期，可调整喷灌机旋转时间和速率.根据项目区土壤最大允许喷灌强度ρ=15mm/h计算，喷灌机控制面积为500亩，故喷灌机每匀速转一圈供水量应控制在5000m3以内，喷灌机每小时出水量为125m3/h，则喷灌机每转一圈应控制在40小时以内，本次设计定为25小时转一圈，每亩地喷水量6.25m3，灌水定额为25m3/亩，则喷灌机转4圈即可满足设计用水要求.喷灌机在5天内即可完成500亩的灌溉，灌水周期小于设计灌水周期（7天），满足设计要求.3．4 水力计算3.4.1管道沿程水头损失确定采用如下公式式中：hf-管道沿程水头损失，m；f-摩阻系数；Q-管道流量，m3/h；d-管道内径，mm；m-流量指数；b-管井系数；L-管长，m.3.4.2管道局部水头损失按沿程水头损失的10%计算.具体结果见表4.3.4.3泵管水头损失依据《村镇供水工程技术规范》（SL310-2004），泵管水头损失按下式计算.I=0.00107υ2/d1.3·L（υ≥1.2m/s）式中：υ—管内流速，流量63 m3/h，计算得管内流速为2.23m/s；D—管道内径，0.1m；L—泵管长度，21m.由上式计算出，泵管水头损失为2.22m.3．5 水泵的选型3.5.1总扬程确定根据当地机电井抽水试验确定，水源井动水位为19m.由以上计算结果可知，泵管损失为2.22m，输水管1水头损失7.91m，输水管2水头损失7.76m.由喷灌机性能表可知，喷灌机入口最低工作压力hp=25m.地面高差忽略不计，则总扬程为：3.5.2水泵的选型根据计算的大型中心式喷灌设备的总扬程和总流量确定水泵的型号.本次设计水源井选用2台200QJ63-60/5型潜水泵，选取水泵性能及参数见表5.本文主要介绍了中心支轴式喷灌机在农业节水灌溉中应用的优点，以及在通辽地区应用参数的确定和田间工程设计.在水资源逐渐短缺的今天，农业节约用水势在必行，通过项目区中心支轴式喷灌机节水灌溉工程的建设，可以不断取得实践经验，用于指导当地今后节水灌溉发展，对该地区今后节水灌溉工程建设的发展也将起到积极的示范作用.〔1〕王文元.节水灌溉理论与技术〔A〕.水利文集〔C〕.2007.〔2〕郭秀瑞,郑连合,于四安,等.大力发展节水灌溉促进农业经济可持续发展〔J〕.节水灌溉，1998（03）.〔3〕吴玉芹,史群.我国发展节水灌溉的重要意义〔J〕.节水灌溉，1998（04）.。

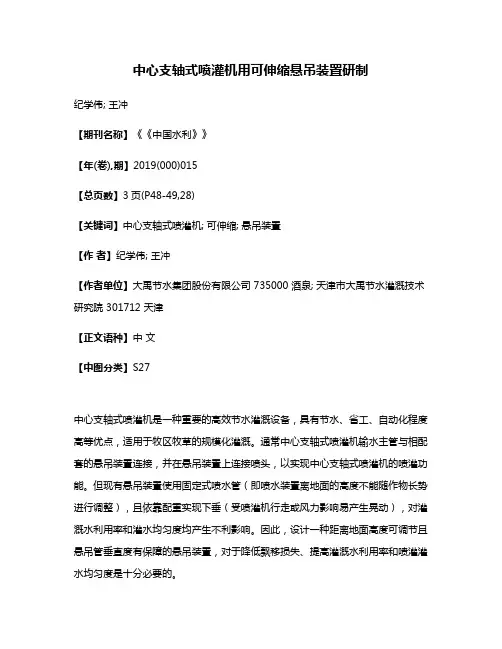

中心支轴式喷灌机用可伸缩悬吊装置研制纪学伟; 王冲【期刊名称】《《中国水利》》【年(卷),期】2019(000)015【总页数】3页(P48-49,28)【关键词】中心支轴式喷灌机; 可伸缩; 悬吊装置【作者】纪学伟; 王冲【作者单位】大禹节水集团股份有限公司 735000 酒泉; 天津市大禹节水灌溉技术研究院 301712 天津【正文语种】中文【中图分类】S27中心支轴式喷灌机是一种重要的高效节水灌溉设备，具有节水、省工、自动化程度高等优点，适用于牧区牧草的规模化灌溉。

通常中心支轴式喷灌机输水主管与相配套的悬吊装置连接，并在悬吊装置上连接喷头，以实现中心支轴式喷灌机的喷灌功能。

但现有悬吊装置使用固定式喷水管（即喷水装置离地面的高度不能随作物长势进行调整），且依靠配重实现下垂（受喷灌机行走或风力影响易产生晃动），对灌溉水利用率和灌水均匀度均产生不利影响。

因此，设计一种距离地面高度可调节且悬吊管垂直度有保障的悬吊装置，对于降低飘移损失、提高灌溉水利用率和喷灌灌水均匀度是十分必要的。

通过对喷灌机输水主管与喷头连接方式的设计与比选发现，若将悬吊装置分解成若干可活动部分进行装配固定使用，即可实现各组件之间的相对位置变动。

因此，需要解决可伸缩性、稳定性和密封性几个关键技术问题。

根据此思路，运用CAE及3D打印技术，进行反复试验，最终确定通过套管式结构来实现悬吊装置的可伸缩性，可伸缩幅度达到100 cm；通过密封圈及固定卡套来实现其稳固及密封性能，保障此装置连接处在水压力作用下不发生渗漏。

同时，结合喷灌机输水主管、套管及喷头等各连接口的功能和特点，运用各位置及限位连接件实现各组件的可装配性，并解决装置连接处在水压力作用下各组件发生脱开的问题。

可伸缩悬吊装置结构设计如图1所示。

二、可伸缩悬吊装置生产工艺根据对常见热塑性塑料性能对比（原料注塑时流动性要好），结合可伸缩悬吊装置使用时的硬度要求、承压内冲击能力及生产设备等因素，确定了可伸缩悬吊装置组件以ABS（Acrylonitrile-Butadiene-Stvrene，简称ABS）树脂及色母为主的配方组成（密封圈除外）。

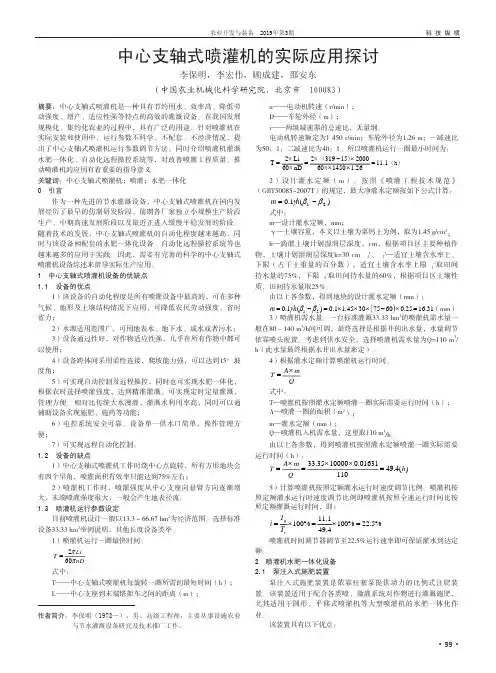

·99·科 技 纵 横农业开发与装备 2019年第3期摘要：中心支轴式喷灌机是一种具有节约用水、效率高、降低劳动强度、增产、适应性强等特点的高效的灌溉设备。

在我国发展规模化、集约化农业的过程中，具有广泛的用途。

针对喷灌机在实际安装和使用中，运行参数不科学、不配套、不经济情况，提出了中心支轴式喷灌机运行参数调节方法，同时介绍喷灌机灌溉水肥一体化、自动化远程操控系统等，对改善喷灌工程质量、推动喷灌机的应用有着重要的指导意义。

关键词：中心支轴式喷灌机；喷灌；水肥一体化0 引言作为一种先进的节水灌溉设备，中心支轴式喷灌机在国内发展经历了最早的仿制研发阶段、前期各厂家独立小规模生产阶段生产、中期高速发展阶段以及最近正进入缓慢平稳发展的阶段。

随着技术的发展，中心支轴式喷灌机的自动化程度越来越高，同时与该设备相配套的水肥一体化设备、自动化远程操控系统等也越来越多的应用于实践。

因此，需要有完善的科学的中心支轴式喷灌机设备综述来指导实际生产应用。

1 中心支轴式喷灌机设备的优缺点1.1 设备的优点1）该设备的自动化程度是所有喷灌设备中最高的，可在多种气候、地形及土壤结构情况下应用，可降低农民劳动强度，省时省力；2）水源适用范围广，可用地表水、地下水、咸水或者污水；3）设备通过性好，对作物适应性强，几乎在所有作物中都可以使用；4）设备跨体间采用柔性连接，爬坡能力强，可以达到15°坡度角；5）可实现自动控制及远程操控，同时也可实现水肥一体化，根据农时选择喷灌强度，达到精准灌溉。

可实现定时定量灌溉，管理方便。

相对比传统大水漫灌，灌溉水利用率高，同时可以通辅助设备实现施肥、施药等功能；6）电控系统安全可靠、设备单一供水口简单，操作管理方便；7）可实现远程自动化控制。

1.2 设备的缺点1）中心支轴式喷灌机工作时绕中心点旋转，所有方形地块会有四个旱角，喷灌面积有效率只能达到75%左右；2）喷灌机工作时，喷灌强度从中心支座向悬臂方向逐渐增大，末端喷灌强度很大，一般会产生地表径流。

该系列产品具有移动方便，操作简单，省工省时节水效果好、喷洒均匀等优点，能有效的提供所需的水分，提高作物产量。

该系列产品结构简单、自动化程度高、适应性强，是理想的节水灌溉机具。

1、中小型移动式喷灌设备，广泛适用于农田灌溉、果蔬喷灌、牧草灌溉、茶叶灌溉、烟草灌溉，适用与中国国情现有作业，模式和水利条件方便农业合作社大型地块节水灌溉。

2、一次性投入低，配套设施相对简便，产品自动化程度高、产品使用寿命长维护成本低。

3、移动方便，操作简单，节水效果好，喷洒均匀，喷洒高度和轮距可调。

4、有两种喷洒方式可选用：喷枪型，桁架型。

5、国家推广补贴产品。

喷灌机性能参数描述：JP75/300喷灌机性能参数：PE管直径/长度75mmX300m 材料为HE3470最大喷洒长度≥320m喷头流量28.7—32.6m3/h入口压力 4.0～10.0bar喷嘴直径18 mm 、20mm、22 mm喷头工作压力0.35—0.45Mpa喷头射程≥(30m)控制灌溉带宽度60m喷洒强度(降水量) 15-50mm/h适宜坡度＞25%回收速度0-115m/h喷洒均匀度≥85%轮胎气压 3.5bpa ±0.5喷头车轮胎压力 1.2bpa±0.2地面距≥300mm喷头车轮距1000-1800mm第一章中心支轴式喷灌机应用概述中心支轴式喷灌机(Center pivot irrigation system),也称时针式喷灌机，是将装有喷头的管道支撑在可自动行走的支架上，围绕备有供水系统的中心点边旋转边喷灌的大型喷灌机。

第一节喷灌机优缺点及使用条件中心支轴式喷灌机与其他喷灌设备和喷灌系统相比，中心支轴式喷灌机主要有以下优缺点。

一、优点1、中心支轴式喷灌机是迄今为止自动化程度最高的喷灌设备，可节约大量劳动力。

2、中心支轴式喷灌机机组进水口位于中心支座下部，由于中心支座是固定的，所以供水系统非常简单。

3、导向和同步控制系统仅与固定的中心支座有关，运行可靠，管理简单。

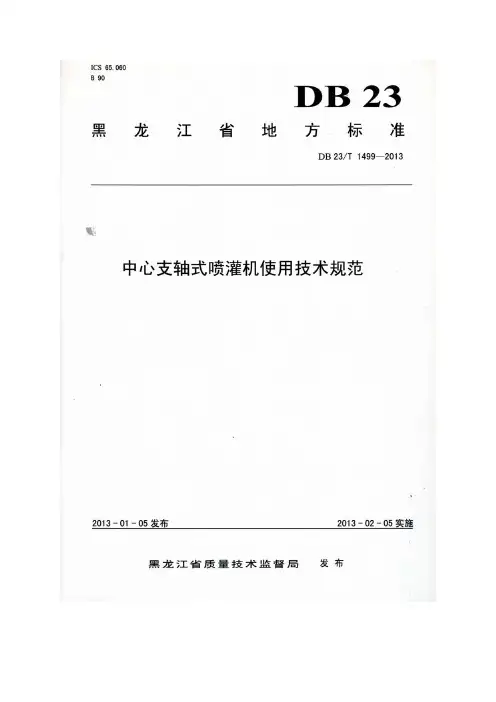

DB 23/T 1499—2013目次前言 (1)1 范围 (3)2 规范性引用文件 (3)3 术语和定义 (3)4 使用条件 (4)4.1 一般条件 (4)4.2 水源 (4)4.3 地形 (4)4.4 土质 (4)4.5 风速 (4)4.6 作物 (4)5 灌溉系统规划设计 (4)5.1 规划设计原则 (4)5.2 基本资料收集 (5)5.3 喷灌机技术资料收集 (5)5.4 水源水量分析计算 (5)5.5 规划设计控制参数 (6)5.6 田间规划布置 (6)5.7 规划设计图 (7)6 选型与设计计算 (7)6.1 选型 (7)6.2 设计计算 (9)7 到货验收 (12)7.1 包装 (12)7.2 现场核查 (12)7.3 关键部件检测试验 (12)8 安装与验收 (13)8.1 一般要求 (13)8.2 准备工作 (14)8.3 安装技术要求 (14)8.4 运行准备与试运行 (16)8.5 验收 (17)9 运行管理 (17)DB 23/ T—201310 维护保养与保管 (18)10.1 维护保养 (18)10.2 保管 (18)附录A（资料性附录） 中心支轴式喷灌机电控系统常见故障及排除方法 (19)附录B（规范性附录） 中心支轴式喷灌机维护保养制度 (20)前言本标准按照GB/T 1.1－2009《标准化工作导则 第1部分：标准的结构和编写规则》的起草规则编写。

本标准主要起草单位：黑龙江省水利学会、黑龙江省水利科学研究院、大连雨林灌溉设备有限公司。

本标准参与起草单位：维蒙特工业(山东)有限公司、林赛 (天津) 工业有限公司、山东华泰保尔水务农业装备工程有限公司、黑龙江伊尔灌溉设备有限公司、大禹节水（天津）有限公司、现代农装科技股份有限公司。

本标准主要起草人：郎景波、周江红、程玉凤、李铁男、张广志、王宏伟、尹刚吉、于兰发、张晓晨、王大伟、王俊、张守杰、白广明、徐昭巍。

中心支轴式喷灌机使用技术规范1 范围本规范规定了中心支轴式喷灌机的使用条件、灌溉系统规划设计、选型与设计计算、到货验收、安装与验收、运行管理以及维护保养与保管。

中心支轴式喷灌机基础知识及使用与维护
基础知识：
1.喷灌原理：中心支轴式喷灌机通过喷头将水喷洒到田地中，模拟自
然降雨效果，确保作物均匀受水。

2.设备组成：中心支轴式喷灌机由主轴、喷头、喷灌支架、冲洗系统、电气控制系统等组成。

3.喷头选择：根据田地大小、土壤情况和农作物需要，选择适合的喷头。

常见有喷雾喷头、喷淋喷头、喷射喷头等。

4.灌溉量控制：通过调整喷头的角度和水压，控制灌溉量，以满足农
作物的需水量。

5.喷灌时间控制：可以通过设定喷水时间和灌溉周期来控制中心支轴
式喷灌机的工作时间和间歇时间。

使用与维护：
1.安装位置选择：选择平坦、开阔的田地作为中心支轴式喷灌机的安
装位置，确保设备的正常工作。

2.安装固定：在安装位置挖掘沟槽，将中心支轴式喷灌机的支架固定
在沟槽中，确保设备的稳定性。

3.冲洗系统清理：在使用中，喷头可能会被污物堵塞，影响喷水效果。

定期使用冲洗系统清理喷头，保持喷头通畅。

4.喷头维护：定期检查喷头，更换磨损或损坏的喷头，确保喷水效果
的质量。

5.检查水压：定期检查沟渠水压，确保中心支轴式喷灌机正常工作，灌溉效果良好。

6.定期润滑：定期给中心支轴式喷灌机的主轴、支架等部件加注润滑油，保持设备的正常运转。

农业机械化中的几种喷灌机◎张志刚农林技术拖拉机悬挂式喷灌机指用拖拉机带动，通过连轴器、增速箱等传动方式带动喷灌泵工作的喷灌机组。

滚移式喷灌机是单元组装多支点结构的喷灌机，按照地块状况，可组装成长机组和短机组使用，是成熟的喷灌机型。

主要由水泵；输水管道；喷水管道和行进部分组成。

喷头在田间边喷水、边移动。

喷头移动由卷盘来牵引。

按驱动的动力不同，卷盘的驱动方式可分为水力驱动、油压或气力驱动、专设小柴油机和泵驱动卷盘。

卷盘式喷灌机的田同运行使用运行方式。

支轴式电力驱动全自动喷灌机一机多用。

属单元组装式多支点结构，按照地块需要的长度把单元跨架连接，并与中心支轴座组成整机。

要考虑灌区面积与供水能力的一致性，拖移喷灌机的道路。

两台以上的中心支轴式喷灌机可在一起并用。

农田喷灌机是一种重要的农业机械，它标志着农业生产力的发展水平是实现农业现代化水平的物质实体，是推动现代农业高质量发展，提高粮食产量的重要承担者。

撬动着农业的持续健康发展。

农田喷灌机主要有悬挂式喷灌机、滚移式喷灌机、卷盘式喷灌机和支轴式喷灌机。

我国农业要用好这些农业机械，增加农民收入。

满足农民日益增长的美好生活的需求。

一、拖拉机带悬挂式喷灌机拖拉机带悬挂式喷灌机的结构特点。

拖拉机悬挂式喷灌机指把喷灌泵安装在拖拉机上，以拖拉机作为动力通过连轴器、增速箱和各种传动方式以带动喷灌泵工作的喷灌机组。

二、滚移式喷灌机1.滚移式喷灌机的特点。

结构简单，方便操作，沿着耕作方向作业，与排水、林带结合较好，对不同水源条件都适用，爬坡能力较强。

它是国内外都有使用的单元组装多支点结构的喷灌机，按照地块的状况，可组装成长机组和短机组使用，是比较成熟的喷灌机型。

滚移式喷灌机机组的管道采用铝合金管，具有方便、耐腐耐用、连接快捷、拆装简介、一机多用等优点。

其缺点是不能灌溉高秆作物，能对大豆、小麦、玉米前期（株高在75cm 以下）、甜菜、蔬菜等矮株作物喷灌滚移式喷灌机示意图如：（图1）。

中心支轴式喷灌机销售合同甲方（卖方）：_____________________乙方（买方）：_____________________鉴于甲方是专业的中心支轴式喷灌机制造商，乙方有购买中心支轴式喷灌机的需求，双方本着平等互利的原则，经协商一致，签订本销售合同。

第一条产品信息1.1 产品名称：中心支轴式喷灌机1.2 型号规格：____________________1.3 数量：____________________1.4 单价：____________________1.5 总价：____________________1.6 交货地点：____________________1.7 交货时间：____________________1.8 质量标准：按照国家相关标准及行业标准执行。

第二条付款方式2.1 乙方需在合同签订后____天内支付总价的____%作为预付款。

2.2 甲方在收到预付款后____天内开始生产。

2.3 乙方在收到甲方发货通知后____天内支付剩余货款。

2.4 甲方在收到全部货款后____天内发货。

第三条交货与验收3.1 甲方负责将产品运输至合同约定的交货地点。

3.2 乙方应在收到产品后____天内进行验收，如有质量问题，应在验收后____天内书面通知甲方。

3.3 甲方在接到乙方书面通知后____天内负责处理质量问题。

第四条售后服务4.1 甲方提供____年的免费保修服务。

4.2 保修期内，甲方负责免费维修或更换因制造缺陷造成的损坏部件。

4.3 保修期外，甲方提供有偿维修服务。

第五条违约责任5.1 如甲方未能按时交货，每逾期一天，应向乙方支付合同总价____%的违约金。

5.2 如乙方未能按时支付货款，每逾期一天，应向甲方支付逾期货款____%的违约金。

第六条争议解决6.1 双方因履行本合同所发生的争议，应首先通过友好协商解决。

6.2 协商不成时，任何一方均可向甲方所在地人民法院提起诉讼。

中心支轴式喷灌机基础知识及使用与维护法国伊尔灌溉公司李邦成中心支轴式喷灌机又称指针式或圆形喷灌机（如图示）。

它的喷水管（支管）由一节一节的薄壁镀锌钢管连接而成，其上按一定要求布置有许多低压喷头。

主要适用于大面积的农业灌溉。

它具有经济、高效、坚固耐用和操作简便的特点。

长长的、多跨式连接臂围绕着自身固定的中心圆形旋转，循环灌溉土地，根据跨的数目和长度，直径可高达1200米长。

中心支轴式喷灌机投入现代农业生产后发展很快，在大型喷灌机中占有很高的比例。

其具有喷洒质量好、自动化程度高、土地利用效率高、综合利用好、适应性强、不需很多地面工程设施等优点。

中心支轴式喷灌机工作时，由固定式或移动式输水管给水栓送水，也有的就在支轴中心处打机井，直接由水泵抽取机井中的水供水。

压力水由中心支轴下端进入，经支管到各个喷头喷洒到田间，驱动机构带动各塔架的行走机构，使整个喷洒支管绕中心支轴作缓慢的转动，实现行走喷洒。

中心支轴式喷灌机喷洒图形为圆形，对于正方形耕地，四个角上不能受水，为了补救，以提高土地利用率，一种方法是在末端加远射程喷头，当机组转至地角时，用自动启敝阀门和升压泵启动远射程喷头对地角做扇形喷洒。

另一种方法是在末端塔架设角臂装置，多加一段支管和一个塔架，角臂平时收靠在末端塔架的支管旁边，当机组转向地角时，角臂逐渐收回，角臂上的喷头自动停止工作。

角臂的伸出与回收是由自动控制系统控制的。

但增加角臂会使整机的造价增加很多，所以使用角臂的并不多。

如果是大面积的喷灌，可布置多台中心支轴式喷灌机，并布置成三角形，这样可大大减少喷洒不到的地块。

在喷洒不到的地块上也可布置其它田间设施和建筑，此时就不用设置角臂装置了。

中心支轴式喷灌机的主要组件中心塔：起固定作用，可以抵抗恶劣室外环境。

锚固在混凝土基座上，能很好地吸收消化掉由于机器在不平整的土地上运转而产生的作用力。

行走电动机：设备的驱系统，国际上使用的多为防水外壳，双向传动系统，速度调节率1/40，功率0.55千瓦减速机：设备的传动系统，机体和齿轮为铸铁。
