艾瑞德教您如何正确选用平移式喷灌机

艾瑞德——将平移式喷灌机进行到底！艾瑞德小编首先感谢那些选择艾瑞德平移机的用户，感谢你们对我们一如既往的支持。

今天我们跟大家一起讨论一下影响平移机运行的几个重要因素和解决方案。

一、中心车角钢导向让平移机勇往直前众所周知，平移机最关键的是稳定的行走系统，而行走系统中设备走直才是重中之重。

平移机行走的依据始终和渠道垂直，运行中边走边从渠道吸水，从地头走到地尾即为灌溉过程结束。

而在整个过程中，如何让喷灌机行走轮处于同一条直线上尤为重要。

国内大部分应用的是普通的犁沟导向，就是在导向杆行走的轨迹上开一条浅沟，导向杆延沟的方向前进。

这个导向的缺点就是：第一，每年耕种后需要重新划线开沟，用户很难判断准确位置。

第二，犁沟过浅会导致导向杆脱离，过深积土会妨碍导向杆前进。

第三，容易受雨水冲击和其他农业机械碾压，导致犁沟中断。

一旦导向杆偏出梨沟，设备不能走直，甚至会发生倒跨危险。

引用图1：普通犁沟导向国外也有不少应用钢丝绳导向和GPS导向的，但造价较高，并不经济。

艾瑞德对此专门研发了角钢导向系统，使中心车导向更精准，造价也相对经济，从而从根本上解决了设备走不直的老大难问题。

图2：艾瑞德独创的角铁导向艾瑞德平移机大多采用角铁导向方式，如上图所示，将角铁用膨胀螺栓固定在渠肩上，倒八字导轮卡在角铁上，用户在设备使用前只需要检查导轨上有没有障碍物即可。

导轨安装好，设备始终与角铁垂直运行。

二、跨体浮调导向让设备始终如一跨体导向和中心车导向一样重要，平移机跨体之间为什么能保持始终如一？秘诀就是当设备超过6跨体以上时采用浮调导向方式，这是跨与跨之间的连接桥梁。

浮调导向通俗点来说就是在每跨两边各拉上一根同样长度的钢丝绳，钢丝绳拉紧后通过塔盒下面的传动机使设备偏差很小的角度就能传送信号给下一个跨体，以此类推，这样就能让设备始终处于同一直线上，极大的提升了设备的安全性，并且使轮胎始终处于同一轨迹上。

图3：浮调导向系统的运用三、打药神器：水肥药联合灌溉植保机图3：艾瑞德水肥药联合灌溉植保机艾瑞德自主研发的水肥药联合灌溉植保机已经取得国家发明专利，设备集灌溉、施肥和施药于一体。

艾瑞德喷灌设备工作原理艾瑞德喷灌设备工作原理是什么？喷灌设备是指用于喷洒灌溉水的机器设备。

一般包括水泵机组、管道、喷头和行走机构等。

喷灌设备是机组式喷灌系统。

那么，艾瑞德喷灌设备工作原理是什么呢？下面艾瑞德为大家简单介绍下。

艾瑞德广告设备是以发电机或者拖拽电缆供电为动力带动水泵抽水，水经输水软管输送至喷洒头，由喷洒头均匀地灌溉农作物。

发电机或者拖拽电缆与水泵的联接采用直联式，这样既可保证机器联接的可靠性，也使得机具的结构更加紧凑。

发电机或者拖拽电缆和水泵直接固定在船体中，船体以高强轻质的玻璃纤维制造，能承载整机可靠地浮于水面工作。

水泵通过吸人口与外界水源直接连通，使
水泵的自吸成为可能，免除了每次开机前都要向水泵注水的烦恼．同时，可随意移动给农作物浇水。

以上就是一些关于艾瑞德喷灌设备工作原理的相关介绍，更多详情请点击艾瑞德！
安徽艾瑞德农业装备股份有限公司坐落在国家级经济技术开发区—安徽桐城，是一家专业从事大型指针式、平移式、可拖移式、高跨体、卷盘式喷灌机以及微喷灌、滴灌及其他节水灌溉产品配套的设计、研发、生产、安装、销售于一体的高新技术企业。

产品目前已销往黑龙江、内蒙古、陕西、广西、河南、河北、新疆、吉林、辽宁、宁夏、甘肃、安徽、江西、山东等省，出口项目主要集中在外蒙古、俄罗斯、哈萨克斯坦、安哥拉、马里、巴西、委内瑞拉、苏丹等国。

艾瑞德告诉你所不知道的喷头秘密在与客户沟通的过程中，我们发现很多喷灌机的用户对喷头知识了解的并不多，甚至有一些误区，今天我们就来探讨一下大型喷灌机的喷头，希望对大家的种植和灌溉有所帮助。

一、你知道喷嘴号的含义吗？熟悉指针式喷灌机的用户都知道喷嘴号码是逐渐从小变大排列的，大致上离中心点越近喷嘴号越小，越往外，喷嘴越大，这是大家都理解的。

但是我们熟悉的20号喷嘴，21号喷嘴是什么意思？喷头的直径是多少呢？引用图1：Nelson喷嘴其实奥地利Komet和美国Nelson公司的喷嘴号都是一样的，20号喷嘴的直径就是20/128英寸，也就是（20/128）*25.4mm=3.97mm。

同样21号喷嘴直径计算方法也一样。

细心的朋友还会发现有的厂家的上一个喷嘴号码背景颜色正是下一个喷嘴体的颜色！引用图2：Nelson喷嘴号码美国Senninger公司也上述两家的喷嘴号不一样，以64为增量计算，他们的20号喷嘴也就相当于其他两家的40号喷嘴。

看到这里你就会明白喷头配置表的重要性了吧？专业的喷灌机厂家会根据喷灌机实际的入水量、入水口压力、喷灌机长度、喷灌机管径、喷头类型、喷头高度、喷头间距等情况为您设计专业的喷头配置表，但是在实际应用中，部分生产厂家因专业性不强、责任心不强等因素，随意配置，这种情况下的配置表是无法保证灌溉均匀度的。

二、喷头雾化指标越大越好吗？经常听客户说，某一款的喷头雾化好，这样会更均匀，喷洒效果好，是这样吗？先来看一下雾化指标的定义，雾化指标是反映喷灌水滴打击强度的一项指标，用喷头的工作压力与喷嘴直径之比来表示，它表示喷洒水在空中裂散程度的特征值。

水滴打击强度对土壤入渗有影响，是一个需要认真考虑的因素。

水滴对土壤打击小，则易使土壤毛管保持开通状态，维持土壤吸水率高。

小水滴有利于粘土地入渗。

比如Komet 20号喷嘴在15PSI调压器下击打强度就是：15PSI/3.97mm约等于2518如果我们将压力调节器变大为20PSI,雾化指标为更大。

平移式喷灌机安全操作保养规定1. 喷灌机安全操作准则1.1 操作前检查在使用喷灌机前，必须进行全面的检查： - 确保内部和外部的管路清洁，无杂物和结垢 - 确保水泵和水管没有破裂或者老化裂纹 - 检查电气系统，安装必需的接地线 - 确保所有电气设备和生产设备的连接牢固- 检查所有控制阀门和阀门有多种开关方式1.2 安全操作措施•不得接近旋转的喷头或者旋转的供水管线•在移动喷灌机的时候，先停止水泵，并且关闭所有控制阀•任何情况下不得携带没有彻底熄灭的香烟，火种等燃烧品接近喷灌机•在安装和拆卸喷灌机的时候，应当按照安全规程，并且使用合适的工具•确保机器的保护装置运作正常•确保喷灌机固定在水源处•喷头启停必须委托专人担任机器操作，严禁用手触动以下部位:齿轮、鼓笛和传动组件1.3 防范措施•不得随意将物品放置在喷灌机周围，以免碰到开关器或者它们运动的部件•如发现有燃气泄漏，即使灌区禁行也应该及时汇报，带领人员撤离至安全的地方，并备好防火器材，清除各种可燃易燃物品2. 喷灌机养护和保养要点2.1 常规维护和保养•必须定期检查喷灌机，把处于需要更换的部件及时更换，比如密封圈、轮带、管道连接部分、电机、键盘等•长时间使用必须定期清洗喷灌机，防止管道阻塞，损坏喷头•保证水源处供水压力不低于设计压力，避免喷头堵塞和喷头到位不均匀现象•切勿将文具、工具等杂物放置在喷灌机上，以防妨碍操纵或导致不必要的损伤•确保喷灌机周围环境整洁干燥，以防尘土和异物对设备造成危害•定期检查喷灌机的自动控制开关，比如涵盖过载、过热、超时等的不同情形•在冬季要注意防止喷灌机结冰，如做不到，可以使用防冻剂或者放在温暖的地方2.2 深度保养措施•完全拆卸喷灌机，检查其内部情况，更换磨损的零部件•对于电气元件和复杂的软件进行检查和维修•对于管道和水泵的老化零部件进行更换•确保润滑油的质量和用量合适3. 总结平移式喷灌机是农业灌溉中的重要设备，在操作和保养过程中，一定要遵循正确的操作规程和保养要点，从而确保生产效益和设备的安全和稳定性。

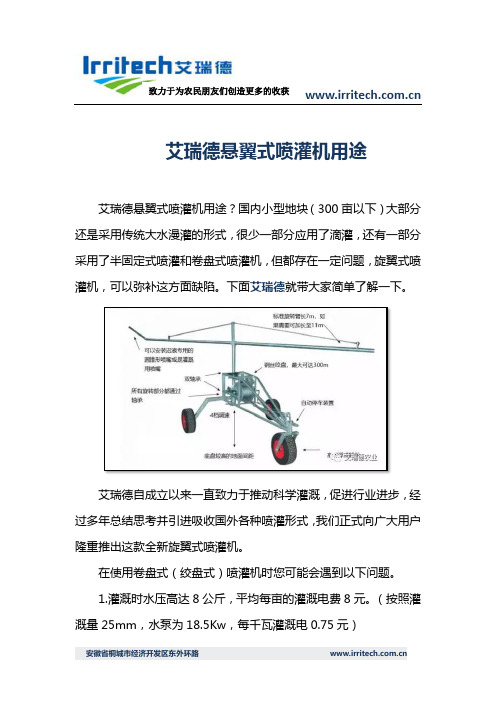

艾瑞德悬翼式喷灌机用途艾瑞德悬翼式喷灌机用途？国内小型地块（300亩以下）大部分还是采用传统大水漫灌的形式，很少一部分应用了滴灌，还有一部分采用了半固定式喷灌和卷盘式喷灌机，但都存在一定问题，旋翼式喷灌机，可以弥补这方面缺陷。

下面艾瑞德就带大家简单了解一下。

艾瑞德自成立以来一直致力于推动科学灌溉，促进行业进步，经过多年总结思考并引进吸收国外各种喷灌形式，我们正式向广大用户隆重推出这款全新旋翼式喷灌机。

在使用卷盘式（绞盘式）喷灌机时您可能会遇到以下问题。

1.灌溉时水压高达8公斤，平均每亩的灌溉电费8元。

（按照灌溉量25mm，水泵为18.5Kw，每千瓦灌溉电0.75元）2、卷盘式喷灌机灌溉完成后不便于排水（尤其是东北地区春秋季灌溉完毕后需要另行购买空压机将卷盘机里面的水吹出防止冻胀），车体重达2.35T(JP75-300)牵引困难需要大马力的拖拉机才能牵引。

3、由于收卷的动力来源于水涡轮，所以在喷洒沼液或含一定杂质的水源时容易造成水涡轮的磨损或堵塞。

4、设备成本较高，单台设备的售价在30000-55000元/台。

同时需要配套较大功率的水泵、电缆及供水管道。

综合成本在40000-65000元/套。

而且由于输水管路需要长期承受10Bar左右的工作压力，使用寿命较短。

5、对于缺水地区，当供水量≦15m3/h时设备无法正常工作（水涡轮没有足够的动力回收喷头车）采用移动式或半固定式喷灌的弊端是：1、灌溉效率低，人工费用高一天一眼井3个人工浇5～6亩地，亩均灌溉成本达到50-60元。

而且由于公司责任心的问题可能出工不出力灌溉效果难以保证。

2、管理难度较高，支管、喷头容易损坏，灌溉保证率较低。

3、灌溉结束后，由于泥泞，农民无法进地移动设备，设备只能当固定式喷使用，投资成本很高。

旋翼式喷灌机的原理通过旋转臂末端折弯一定的角度产生反作用力驱动旋转臂旋转，同时旋转臂下端通过旋转环不断拨动钢丝绳绞盘回收喷灌车。

艾瑞德旋翼式喷灌机工作步骤：1、把钢丝绳拉到地端，然后锚固，钢丝绳长度根据地块长度可调，最长达400米。

艾瑞德告诉您如何利用喷灌机实现水肥一体化熟悉滴灌的朋友都知道，滴灌与施肥结合在一起使用效果非常的棒，今天艾瑞德小编和您一起来了解大型喷灌机水肥一体化。

小编参考并引用了严海军教授2015年在《农业机械学报》发表的学术论文《圆形喷灌机泵注式施肥装置设计与田间试验》，理论和实践证明，通过喷灌机对作物进行均匀、适量的喷洒肥液，可以提高水肥利用以及作物的产量和品质，降低劳动强度。

有兴趣的朋友可以翻阅一下以便了解更多知识。

一、大型喷灌机施肥装置简介由于喷灌施肥时，喷灌机始终处于行走状态，对施肥装置的工作性能要求较高，必须保证注入喷灌机的肥液流量或浓度保持不变，而且不受喷灌机主水管道中水压变化的影响，因此在滴灌系统、微喷灌系统中广泛应用的压差式施肥罐、文丘里施肥器等均不适合用于大型喷灌机的施肥。

跟大型喷灌机配套专用的泵注式施肥装置由储肥桶、搅拌器、泵流量率定管、注肥泵、注射喷嘴、防虹吸回流装置以及连接附件等组成。

该施肥装置依靠电力驱动的注肥泵提供动力，抽取储肥桶中搅拌均匀的肥液，通过注射喷嘴将肥液均匀地注入到喷灌机的输水管内，与灌溉水混合稀释后由悬挂的低压喷头喷洒，实现水肥一体化作业。

指针式喷灌机中心点是固定式的，因此施肥装置可以放在设备中心点不远处。

平移式喷灌机施肥装置安装在中心车上，随喷灌机的移动而移动。

二、大型喷灌机施肥系统组成1、注肥泵符合施肥装置工作要求的注肥泵应为容积式泵，一般可选择柱塞式、活塞式、隔膜式注肥泵。

需要注意的是注肥泵的选型要考虑喷灌机的灌溉面积，入机流量、压力等因素，计算的目的是保证肥料溶液的浓度。

2、储肥桶储肥桶设计成圆形筒体或方形状，桶底宜设计成锥形结构，并用托架支撑，可方便排尽肥液和清洗储肥桶。

桶顶设有直径４０～５０ｃｍ的肥料加入口以及直径５ｃｍ的清水注入口，为方便操作，桶顶距地面不宜超过１.5ｍ。

储肥桶容积设计同样需考虑喷灌机灌溉面积和入机流量，不宜过小。

同时还要储肥桶的加工、运输成本和使用方便性。

艾瑞德喷灌设备结构艾瑞德喷灌设备结构。

喷灌设备主要由水源动力机、水泵、管道系统和喷头等部分组成。

水源动力机、水泵辅以调压和安全设备构成喷灌泵站。

与泵站联接的各级管道和闸阀、安全阀、排气阀等构成输水系统。

那么，喷灌设备的组成结构到底是怎样的呢？下面艾瑞德为大家简单解析。

水源动力机：是和水泵一起调压和安全设备构成喷灌泵站的。

水泵：常用为卧式单级离心泵，扬程一般为30～90米。

深井水源采用潜水电泵或射流式深井泵。

如要求流量大而压力低，可采用效率高而扬程变化小的混流泵。

移动式喷灌系统多采用自吸离心泵或设有自吸或充水装置的离心泵，也使用结构简单、体积小，自吸性能好的单螺杆泵。

管道系统：喷灌设备的管道系统包括固定管道系统和移动管道系统两类。

固定管道系统与建筑工地和水利工程使用的管道系统相同，常用有铸铁管、普通钢管、预应力或自应力钢筋混凝土管、石棉水泥管及塑料管等，多数埋设于地下。

喷头：喷头是将有压水喷射到空中的部件。

喷头的射程大小同水的压力高低直接相关。

低压喷头工作压力为0.1 ～0.2兆帕，射程为5～14米，又称近射程喷头；中压喷头工作压力为0.2～0.5兆帕，射程14～40米，又称中射程喷头；高压喷头工作压力为0.5～0.8兆帕，射程在40米以上，又称远射程喷头。

常用的结构型式有单列和多列孔管式喷洒器,折射式、缝隙式和离心式固定喷头，以及摇臂式、叶轮式、垂直摆臂式、反作用式和全射流式旋转喷头等。

以上就是一些关于喷灌设备组成结构的相关介绍，更多详情请点击艾瑞德！安徽艾瑞德农业装备股份有限公司坐落在国家级经济技术开发区—安徽桐城，是一家专业从事大型指针式、平移式、可拖移式、高跨体、卷盘式喷灌机以及微喷灌、滴灌及其他节水灌溉产品配套的设计、研发、生产、安装、销售于一体的高新技术企业。

产品目前已销往黑龙江、内蒙古、陕西、广西、河南、河北、新疆、吉林、辽宁、俄罗斯、哈萨克斯坦、安哥拉、马里、巴西、委内瑞拉、苏丹等国。

艾瑞德进口喷灌使用注意事项艾瑞德进口喷灌使用注意事项？卷盘式喷灌机采用水涡轮式动力驱动系统，能够灌溉大面积的农田，也可以根据喷头控制喷水量的大小，以满足使用者对喷灌水量的不同要求，是农田节水灌溉的合适选择。

下面艾瑞德就带大家简单了解一下。

艾瑞德提供的进口喷灌机——马拉尼灌溉机，性能卓越！作为意大利最大、最好的卷盘式喷灌机制造商，马拉尼为其喷灌机配备了技术先进、稳定的第4代水涡轮系统（部分大机器采用第5代）。

马拉尼喷灌机所采用的扼流水涡轮装置（带内置式旁通管)，通过法兰直接与变速箱连接，代替了传统的皮带连接及外置式旁通管，采用了世界卷盘式喷灌机最先进驱动技术，使得喷灌机运行非常可靠。

艾瑞德进口喷灌使用注意事项：卷盘式喷灌机每次作业后均应按产品说明书要求进行日常维护和保养，灌溉季节结束后应排空卷盘式喷灌机内的积水，橡胶行走轮应垫离地面。

新卷盘式喷灌机或经过大修后的卷盘式喷灌机，使用前还应进行试运转。

卷盘式喷灌机运行前应对组成部件进行检查：喷头连接牢固，流道通畅，转动灵活，换向可靠，弹簧松紧适度，零件齐全；管件完好齐全，控制闸阀及安全保护设备启闭自如，动作灵活，止水橡胶质地柔软，具有弹性；量测仪表盘面清晰，指针灵敏；连接件牢固，电缆线无破损，传感部件动作灵活。

卷盘式喷灌机开始喷洒时，应缓慢开启放水阀，逐个启动喷头，并逐步调整压力至喷头压力额定值，严禁同时启动所有喷头；停止喷洒时，应逐个缓慢关闭放水阀，不得同时关闭所有喷头。

卷盘式喷灌机电器部件的接线牢固、安全、接地良好，熔体规格符合要求，仪表显示位置正确，电线、电缆线没有破损；转动部件运转灵活，操作柄杆和按钮工作可靠、灵活；润滑部位应按规定加注润滑油；灌水器安装正确、牢固；输水管道畅通；制动和保护装置安全、可靠；轮胎气压符合要求；通水试运行中，管道接头密封可靠；田间没有影响作业的障碍物。

供水和停水时，应缓慢开启和关闭卷盘式喷灌机的阀门或者给水栓。

运行时应符合：一是管道首末端压力在设计要求范围内；二是转动部件运转平稳，无异常声音；三是密封处无泄漏；四是灌水器工作正常。
