【CN109681973A】一种空调系统【专利】

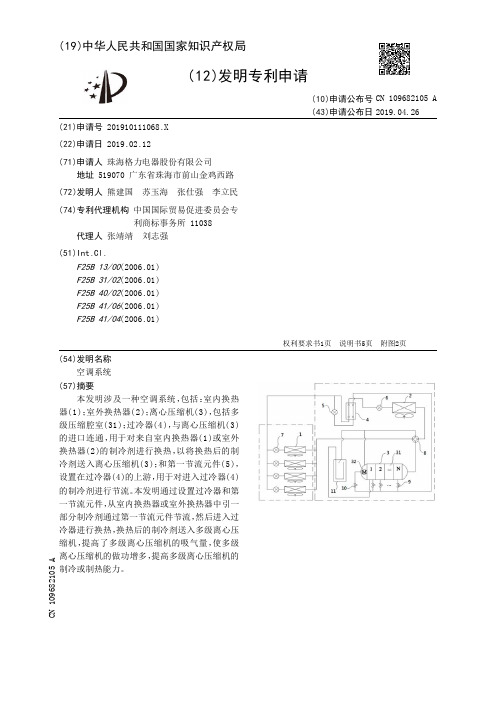

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910111068.X(22)申请日 2019.02.12(71)申请人 珠海格力电器股份有限公司地址 519070 广东省珠海市前山金鸡西路(72)发明人 熊建国　苏玉海　张仕强　李立民　(74)专利代理机构 中国国际贸易促进委员会专利商标事务所 11038代理人 张靖靖　刘志强(51)Int.Cl.F25B 13/00(2006.01)F25B 31/02(2006.01)F25B 40/02(2006.01)F25B 41/06(2006.01)F25B 41/04(2006.01)(54)发明名称空调系统(57)摘要本发明涉及一种空调系统，包括：室内换热器(1)；室外换热器(2)；离心压缩机(3)，包括多级压缩腔室(31)；过冷器(4)，与离心压缩机(3)的进口连通，用于对来自室内换热器(1)或室外换热器(2)的制冷剂进行换热，以将换热后的制冷剂送入离心压缩机(3)；和第一节流元件(5)，设置在过冷器(4)的上游，用于对进入过冷器(4)的制冷剂进行节流。

本发明通过设置过冷器和第一节流元件，从室内换热器或室外换热器中引一部分制冷剂通过第一节流元件节流，然后进入过冷器进行换热，换热后的制冷剂送入多级离心压缩机，提高了多级离心压缩机的吸气量，使多级离心压缩机的做功增多，提高多级离心压缩机的制冷或制热能力。

权利要求书1页 说明书5页 附图2页CN 109682105 A 2019.04.26C N 109682105A权　利　要　求　书1/1页CN 109682105 A1.一种空调系统，其特征在于，包括：室内换热器(1)；室外换热器(2)；离心压缩机(3)，包括多级压缩腔室(31)；过冷器(4)，与所述离心压缩机(3)的进口连通，用于对来自所述室内换热器(1)或所述室外换热器(2)的制冷剂进行换热，以将换热后的制冷剂送入所述离心压缩机(3)；和第一节流元件(5)，设置在所述过冷器(4)的上游，用于对进入所述过冷器(4)的制冷剂进行节流。

专利名称：一种空调系统
专利类型：发明专利
发明人：查晓冬,李向威,肖如俊申请号：CN201210503266.9申请日：20121130
公开号：CN103591721A
公开日：
20140219
专利内容由知识产权出版社提供
摘要：本发明公开了一种空调系统，包括通过管道首尾依次连接并形成循环回路的压缩机、冷凝器、过热换热器、电子膨胀阀和蒸发器，所述过热换热器与所述蒸发器为一体结构，所述蒸发器与过热换热器通过一个导流板隔离，所述导流板上设有用于将所述蒸发器加热后的所述制冷剂导流至所述过热蒸发器的导流凹槽，所述导流凹槽的截面积与两端的导流接口的过流面积大致相等。

本发明在不增加额外设备的前提下，通过对系统的优化，进而提供一种占用空间小，换热效率高的空调系统。

申请人：苏州必信空调有限公司
地址：215002 江苏省苏州市高新区金沙江路158号11号厂房
国籍：CN
代理机构：北京三聚阳光知识产权代理有限公司
代理人：张建纲
更多信息请下载全文后查看。

专利名称：一种新型空调系统专利类型：实用新型专利
发明人：严吕亲,王浩,汪明明申请号：CN201820702461.7申请日：20180511
公开号：CN208376471U
公开日：
20190115
专利内容由知识产权出版社提供
摘要：本实用新型属于汽车空调技术领域，具体涉及一种新型空调系统。

该新型空调系统，包括车体和吸水材料，所述车体内位于多个区域分别布设有中空结构蒸发器，所述车体位于顶棚设有第一中空结构冷凝器，位于车体顶棚处的中空结构蒸发器与第一中空结构冷凝器之间设有第一保温层，车体顶棚处的中空结构蒸发器位于车体内部一侧设有吸水材料，所述车体内底部设有多个电池，电池与车体底部之间设有第二中空结构冷凝器和第二保温层，第二保温层位于电池和第二中空结构冷凝器之间。

其有益效果是：车内噪音大幅度降低；顶棚和地板大面积对车内换热，使车内温度均匀，提高舒适性。

申请人：铠龙东方汽车有限公司
地址：214000 江苏省无锡市惠山工业转型集聚区北惠路
国籍：CN
更多信息请下载全文后查看。

专利名称：一种空调系统
专利类型：发明专利
发明人：张涛,陈启品,宋蕊
申请号：CN201910846793.1申请日：20190909
公开号：CN110594911A
公开日：
20191220
专利内容由知识产权出版社提供
摘要：本申请属于空调技术领域，公开一种空调系统，包括：设置在墙体外侧的室外盘管和外壳体，设置在墙体内侧的室内盘管和内壳体，以及设置在墙体夹层中的压缩机、四通阀、冷媒管路、电气线路和控制器；压缩机通过冷媒管路和四通阀与室内盘管和室外盘管相连接，控制器控制压缩机工作频率和四通阀换向；还包括室外水箱，室外盘管设置在室外水箱中，室外水箱供水管路和出水管路与家庭生活用水管路相连接；还包括冷凝水收集系统，冷凝水收集系统被配置为收集室内盘管上生成的冷凝水，并将收集的冷凝水输送到预设位置。

采用上述技术方案使得空调系统的安装为提前预置，可以保证按照统一标准施工，达到安全要求，而且提高空调系统能效比。

申请人：青岛新航农高科产业发展有限公司
地址：266000 山东省青岛市崂山区科苑纬一路1号国际创新园B座402室
国籍：CN
代理机构：北京汇捷知识产权代理事务所(普通合伙)
代理人：崔建章
更多信息请下载全文后查看。

专利名称：一种空调系统
专利类型：实用新型专利
发明人：高崇明,李丹丹
申请号：CN201120556449.8申请日：20111227
公开号：CN202382345U
公开日：
20120815
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种空调系统，包括水温空调室内机、进水管、水泵、制热系统和制冷系统，进水管插入到地表以下，水泵与进水管相连通用于吸取地下水。

地下水打入到制冷系统或者制热系统中，并通过制冷系统和制热系统对室温进行调节。

本实用新型通过其结构设计，利用地下水的水温特点能够在不改变调温介质(在本实用新型中为地下水，在氟利昂空调中为氟利昂)物质形态的条件下实现温度调节，从而达到节能的目的。

并且，本实用新型是采用地下水作为实现室温调节的调温介质，地下水本身为无污染物，所以本实用新型还解决了室温调节设备的污染环境的问题。

申请人：湖南粮食集团有限责任公司
地址：410000 湖南省长沙市开福区金霞路二段289号
国籍：CN
代理机构：北京集佳知识产权代理有限公司
代理人：逯长明
更多信息请下载全文后查看。

专利名称：一种空调系统
专利类型：实用新型专利
发明人：张阳,徐如好
申请号：CN201621268437.4申请日：20161123
公开号：CN206347790U
公开日：
20170721
专利内容由知识产权出版社提供
摘要：本实用新型提供一种空调系统，所述空调系统包括压缩机(1)、四通阀(2)、节流装置(4)，以及室内换热机组(6)和室外换热机组(3)，所述室外换热机组(3)包括两个以上的室外换热器，每个所述室外换热器的进口端和出口端均设置有控制阀组件，能够用于控制所述室内换热机组制热的同时、需要被化霜的室外换热器能够被制热化霜、剩余室外换热器被用于蒸发制冷。

通过本实用新型能够在室外换热器需要除霜时，通过控制控制阀组件使得压缩机排气端的高温高压制冷剂除了流经室内用于制热外、还流经需化霜的室外换热器，使得化霜期间同时能继续保持室内制热的作用，使室内(优选车内)温度不会发生下降，不会影响室内环境的舒适性。

申请人：珠海格力电器股份有限公司
地址：519070 广东省珠海市香洲区前山金鸡西路789号
国籍：CN
代理机构：北京煦润律师事务所
代理人：惠磊
更多信息请下载全文后查看。

专利名称：一种空调系统
专利类型：实用新型专利
发明人：苏国琰,林华和,李秀玲申请号：CN201621005573.4申请日：20160830
公开号：CN206113435U
公开日：
20170419
专利内容由知识产权出版社提供
摘要：本实用新型公开一种空调系统，以提高空调系统全年能效比，解决空调系统室内漏水问题。

空调系统包括：第一间壁式换热器、第二间壁式换热器和第三间壁式换热器；压缩机循环系统，包括闭环顺序连接的压缩机、第一间壁式换热器的热侧、节流元件和第二间壁式换热器的冷侧；泵循环系统，包括闭环顺序连接的储液器、液泵、室内机、第三间壁式换热器的热侧和第二间壁式换热器的热侧；泵循环系统还包括切换阀件，切换阀件具有将室内机出口和第三间壁式换热器的热侧进口导通的第一工作状态，以及将室内机出口和第二间壁式换热器的热侧进口导通的第二工作状态；冷却水循环系统，包括并联或串联设置的第一间壁式换热器的冷侧和第三间壁式换热器的冷侧。

申请人：艾默生网络能源有限公司
地址：518055 广东省深圳市南山区学苑大道1001号南山智园B2栋
国籍：CN
代理机构：北京同达信恒知识产权代理有限公司
代理人：黄志华
更多信息请下载全文后查看。

专利名称：一种空调系统
专利类型：实用新型专利
发明人：罗荣邦,王飞,许文明,丁爽申请号：CN201821951300.8申请日：20181124
公开号：CN209341402U
公开日：
20190903
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种空调系统，属于空调技术领域。

空调系统包括室内机和室外机，空调还包括补气组件，补气组件具有闪发器和第一节流装置，第一节流装置设于气态冷媒端口和气液分离器之间的连接管路上；第一管路的处于闪发器与室外换热器之间的管段上设有第二节流装置；第二管路的邻近室内换热器的管段上设有第二消音器。

本实用新型的空调系统在冷媒循环回路的第一管路和第二管路的邻近室内换热器的管段上各增设有一消音器，在不影响空调系统的补气增焓操作的同时，还能够减少因冷媒分流及闪发所导致的震动和噪音向室内机的传递，有效保证了用户对具有补气增焓的空调机型的使用体验。

申请人：青岛海尔空调器有限总公司
地址：266101 山东省青岛市崂山区海尔路1号海尔工业园
国籍：CN
代理机构：北京康盛知识产权代理有限公司
代理人：张宇峰
更多信息请下载全文后查看。

专利名称：一种空调系统
专利类型：发明专利
发明人：肖晓松,王华明,张洪,谭安平,何开伟申请号：CN201510251486.0
申请日：20150518
公开号：CN106288506A
公开日：
20170104
专利内容由知识产权出版社提供
摘要：本发明提出了一种空调系统。

该系统包括风冷热泵式冷热水机子系统、水源热泵式冷热水机子系统和水冷却塔，所述风冷热泵式冷热水机子系统、水源热泵式冷热水机子系统和水冷却塔之间通过管路连接，且在管路上设置有数个水泵和数个阀门。

本发明的空调系统是能适应各种季节气候变换需要的节能空调系统，其特点是冬季采暖季节利用风冷热泵式冷热水机生产的低温热水替代传统的地下水或江河水，向水源热泵式冷热水机子系统提供采暖热水源，再由水源热泵式冷热水机生产出40-55℃的热水，供空调区域采暖使用。

申请人：重庆通用贝园制冷空调设备有限责任公司
地址：400026 重庆市江北区港城路36号
国籍：CN
代理机构：重庆中之信知识产权代理事务所(普通合伙)
代理人：张景根
更多信息请下载全文后查看。

专利名称：一种空调系统及其控制方法专利类型：发明专利
发明人：赵桓,沈军,梁尤轩,罗祖分
申请号：CN201710375119.0
申请日：20170524
公开号：CN107176009A
公开日：
20170919
专利内容由知识产权出版社提供
摘要：本发明提供一种空调系统及其控制方法，所述空调系统包括压缩机(1)、室外换热器(2)、室内换热器(3)，并且在所述室外换热器(2)与所述室内换热器(3)之间还设置有喷射器(4)，以及在所述喷射器(4)与所述室内换热器(3)之间还设置有气液分离器(5)，所述气液分离器(5)的液体出口(53)连至所述室内换热器(3)。

本发明将喷射器喷射出的冷媒喷射进入气液分离器中进行气液分离，并使分离出的气体进入压缩机、液体进入室内换热器，有效地减小进入蒸发器中的冷媒的干度，有效地提高了蒸发换热效率，提高了尤其是高温环境下的制冷能力和制冷效率。

申请人：珠海格力电器股份有限公司
地址：519070 广东省珠海市香洲区前山金鸡西路789号
国籍：CN
代理机构：北京煦润律师事务所
代理人：惠磊
更多信息请下载全文后查看。
