水处理设计手册 Company number【1089WT-1898YT-1W8CB-9UUT-92108】水处理技术手册(内部资料，务需外传)编辑：郭新程娇审核：陈宪平罗红亮东营禹龙水务有限公司贰零零三年十一月目录一. 常用管道的允许流速二. 流速、流量与管道直径的关系Q=π×(D÷2)2×V×3600Q-------------------流量(单位：m3/h)D-------------------管道直径(单位：m)V-------------------水流速(单位：m/s)3600---------------单位换算系数(单位：s/h)三. 原水箱设计规则1.预处理采用全自动表头出力为1吨及1吨以下系统可按预处理每小时处理量的80％～100％；出力为1吨以上系统可按预处理每小时处理量的50％～80％；2.预处理不采用全自动表头，且反冲从原水箱抽水;原水箱可按照预处理每小时处理量1～2倍选型；3.预处理不采用全自动表头，且反冲不从原水箱抽水;原水箱可按照预处理每小时处理量的50％～100％；4.对于大型设备，修筑原水池时，原水池的容量一般按原水2个小时处理量来选择。

四. 管道与流量的关系参考数据表五. 管道内外径的关系六. 原水泵设计规则1.如果客户使用原水箱原水泵扬程范围为：30~50m；流量就高不就低；超出量不超过20％；2.如果客户不使用原水箱若原水供水水压满足3－5kg的压力可不设原水加压泵；若原水供水水压低于2kg则必须设置加压泵，使后续设备的供水压力达到3－5kg；3.泵的操作台数：在不设变频器的情况下，需要连续运行的水泵一般一用一备，但供水量超过150T/H以上时，可设两用一备或三用一备，尤其在作电厂项目时，一定要考虑备用；七. 絮凝剂、助凝剂加药设计规则（可参照exsell表格）1.常用絮凝剂有：硫酸铝、聚合氯化铝(PAC)、硫酸亚铁、氯化铁、聚合铁(PFS)。

在目前的水处理设计中，各种混凝剂的加药量可参考数据如下：硫酸亚铁40－100mg/L;三氯化铁25－60mg/L；硫酸铝35－80mg/L；聚合铝5－10mg/L。

实际运行中还要进行混凝试验后予以确认。

常用助凝剂有：用于调节PH值的石灰(CaO)或纯碱(Na2CO3)；作为氧化剂的氯(Cl2)或漂白粉(CaOCl2)；作为絮凝物加固剂的水玻璃(Na2O·xSiO2·yH2O)；用作高分子吸附剂的聚丙烯酰氨(PAM)等。

一般来说，阳离子型适用于PH较低的水质，阴离子型适用于PH较高的水质，非离子型受PH影响很小；PAM有一定的毒性，饮用水中单体丙烯酰胺的最高允许浓度为0.25ug/L；它不能提高除铁和除有机物的效果。

电厂项目中，通常选用聚丙烯酰氨(PAM)作助凝剂，其加药浓度为1－3ppm，配比浓度为0.1%-0.5%。

实际运行中还要进行混凝试验后予以确认。

八. 机械过滤器设计规则A过滤器的滤速B过滤器滤料级配及反洗强度表注：1表中所列为反洗水温20度的数据，水温每增减1度，反洗强度相应增减1%。

2反洗时间根据过滤器（池）的形式和预处理方式而定，一般5－10min。

3重力式过滤器是水流对大气敞开，它流经滤料是靠其自身重力来完成的；4压力式过滤器是水流在压力作用下，流经装在压力容器内的滤料，并以比进水压力稍低的压力流出压力容器。

C过滤器的罐体直径计算公式：R=SQR[Q/(V×π)]SQR-------------开平方R-----------------过滤器半径（单位：m）Q-----------------设备处理水量（单位：m3/h）V-----------------设计流速（单位：m/h，通常按V=8m/h计算）九. 活性炭过滤器设计参数活性炭床的水流速度v＝5－15m/h，一般不大于15m/h；活性炭床的层高H＝1000－2000mm，一般不低于1000mm；滤料：当处理饮用水时多采用木质碳，如椰壳碳、桔壳碳、山核桃碳等；当处理工业水时多采用煤质碳，粒径一般为2－3mm；反洗方式：采用空气和水联合反洗，反洗强度为0.5m3/(㎡.S),反洗时间为10－15min（或反洗流速20－30m/h，反洗时间4－10min，3－6d反洗一次），滤层膨胀率为30－50％）。

使用寿命一般为2－3年，饱和碳去再生或更换，目前有的厂每年更换50％。

罐体直径计算公式同机械过滤器的计算公式。

十. 反洗水泵设计规则反冲水泵的流量的确定主要需考虑过滤器截面积和反洗强度两个因素，原则上在没有空气擦洗时，流量较大，若设置了罗茨风机进行空气擦洗，则反洗流量会缩小1/3,具体计算公式如下：Q=K×S×3.6Q-------------------流量(单位：m3/h)K-------------------滤料的反洗强度（单位：L/m2·s）S-------------------罐体截面积(单位：m2)3.6-----------------比例常数(单位：s/h·m3/L)反洗时间一般为5~10min。

反洗水泵的台数一般的情况下，一台即可，但是在罐体数量较多、反洗频率又大时，建议备用一台。

十一. 罗茨鼓风机的选择罗茨鼓风机的选择主要取决于排出压力及风量。

过滤器的气洗压力一般为50~70Kpa;气洗强度参照滤料的反洗强度。

风量的计算公式为：Q=K×S×10-3×60Q-------------------流量(单位：m3/min)K-------------------反洗强度(单位：L/m2·s)(参见表一)S-------------------罐体截面积(单位：m2)60------------------单位换算系数(单位：s/min)10-3----------------单位换算系数(单位：m3/L)十二. 5um精密过滤器的参考数据1.250mm长滤芯每根滤芯可过0.5吨/小时；2.500mm长滤芯每根滤芯可过1.0吨/小时；3.1000mm长滤芯每根滤芯可过1.5-2吨/小时。

十三. 阻垢加药的设计清力公司的阻垢剂PTP-0100，加药量一般为2-4ppm，可根据原水水质报告，在设计软件上计算出加药量，实际添加量一般在设计值上加0.5-1ppm。

可按下公式计算加药箱中应加入浓缩液的体积：U=(Q×a×V)÷(8×1000×ρ浓×X)U------------------应加入浓缩液的体积(单位：L)Q------------------反渗透给水流量，(单位：m3/h)a-------------------加药剂量(单位：ppm，g/T)V------------------加药箱有效容积(单位：L)ρ-----------------阻垢剂浓缩液密度(单位：Kg/L)(ρ浓=1.45，ρ标=1.08)X------------------加药计量泵实际工作出力(单位：L/h)1000--------------单位换算系数(单位：g/Kg)8-------------------浓缩倍数十四. 反渗透系统的设计反渗透系统因为投资较高，一般不考虑备用，但是针对50T/H以上的系统一般设计为2－3套独立的装置，出水总量满足供水即可。

系统的回收率为75％，脱盐率按选用膜元件的性能确定，浓水原则上应该无压力排放，但为了降低运行费用，我司建议将浓水收集至反洗水箱，用来反洗机械过滤器，反洗水箱容量的确定看具体系统的大小，满足过滤器的1-2次用量即可。

膜元件的选择以膜供应厂家提供的选型原则为准，在进行软件模拟后确定。

高压泵的选择要考虑3年后的增压，故要在软件模拟数据之上加2－3kg。

十五. 反渗透清洗系统的选择1.清洗泵的选择清洗泵的大小根据下表的流量和压力再加上管路和滤芯的压力损失来选择，水泵的材质必须是316不锈钢或非金属聚酯复合材料。

在高流量循环期间每支压力容器推荐清洗流量2.清洗药箱的选择混合循环清洗水箱可以是聚丙烯或玻璃钢(FRP)，清洗水箱应有盖子和温度表计，提高清洗温度有利于提高清洗效率。

一个确定清洗箱大小的大致原则是将空的压力容器的体积加上清洗液循环管路的体积而得。

3.清洗过滤器的选择清洗系统的过滤器安装在清洗水泵的出口，为一次性使用，使用周期为3－4个月，故清洗过滤器的出水量可比正常出水量高2－3倍，单支过滤芯的出水量可比保安过滤器的滤芯出水量增加一倍，过滤器的规格按装填滤芯数量选择。

滤芯出水量选型表格如下：250mm长滤芯每根滤芯可过水1吨/小时；500mm长滤芯每根滤芯可过水2吨/小时；1000mm长滤芯每根滤芯可过水4吨/小时。

十六. 中间水箱的有效容量设计规则对单元制系统，应为每套水处理设备出力的2－5min贮水量，且最小不应少于2M3；对于母管制系统，总有效容量应为水处理设备出力的15－30min 的贮水量。

十七. 鼓风填料式除碳器的设计A鼓风填料式除碳器的直径根据设计处理水量由下表确定：注：上表仅供参考，选型时要看供货厂家提供的数据及选择的填料而定。

B鼓风填料式除碳器的填料高度的确定因为水温会影响二氧化碳在水中溶解度（见下表），所以应根据除碳器直径按设计处理水温及进水中二氧化碳量按下表确定填料层高度。

）不同温度时二氧化碳的溶解度（0.1Mpa十八. 混床的运行设计及再生工艺过程技术数据流速：一级混床的设计运行流速为40－60m/H，二级混床的设计运行流速为60－80m/H；填料：常规情况下树脂装填高度为001×7MB600mm，201×7MB1200mm；再生工艺过程技术数据：再生工艺过程技术数据注：＃混床用酸碱量见下表混床再生比耗与出水质量关系十九. 混床再生周期及耗酸碱量的计算1.阳离子交换的再生周期计算公式为：h阳=(E阳×V阳)÷(P阳×Q)h阳-----------------阳树脂再生周期（单位：h）E阳----------------阳树脂工作交换容量（mol/L）（约为1mol/L）V阳----------------阳树脂量（L）P阳----------------处理水中阳离子的含量（mol/L）Q------------------处理水流量（m3/h）2.阴离子交换的再生周期计算公式为：h阴=(E阴×V阴)÷(N阴×Q)h阴-----------------阴离子再生周期（单位：h）E阴----------------阴树脂工作交换容量（mol/L）（约为0.5mol/L）V阴----------------阴树脂量（L）N阴----------------处理水中阴离子和CO2的含量总和（mol/L）Q------------------处理水流量（m3/h）阴阳树脂的再生周期短的为混床的再生周期。

合集下载

水处理工艺设计指南

水处理工艺设计指南

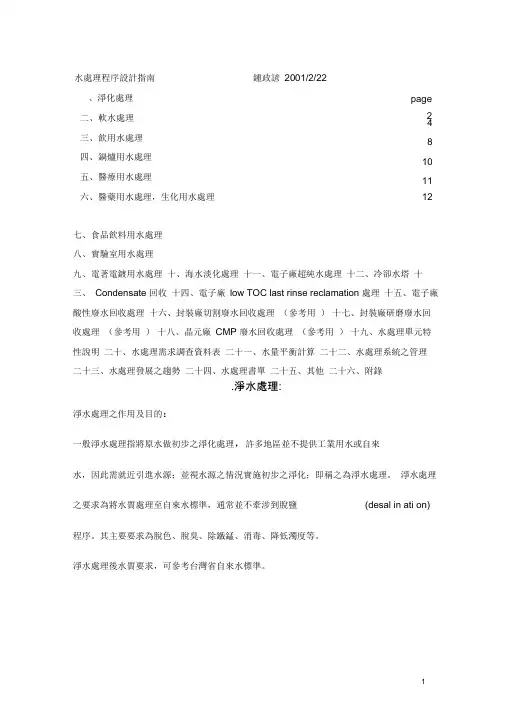

水處理程序設計指南鍾政諺 2001/2/22七、食品飲料用水處理 八、實驗室用水處理九、電著電鍍用水處理 十、海水淡化處理 十一、電子廠超純水處理 十二、冷卻水塔 十三、 Condensate 回收 十四、電子廠 low TOC last rinse reclamation 處理 十五、電子廠酸性廢水回收處理 十六、封裝廠切割廢水回收處理 （參考用 ） 十七、封裝廠研磨廢水回收處理 （參考用 ） 十八、晶元廠 CMP 廢水回收處理 （參考用 ） 十九、水處理單元特性說明 二十、水處理需求調查資料表 二十一、水量平衡計算 二十二、水處理系統之管理 二十三、水處理發展之趨勢 二十四、水處理書單 二十五、其他 二十六、附錄.淨水處理:淨水處理之作用及目的：一般淨水處理指將原水做初步之淨化處理，許多地區並不提供工業用水或自來水，因此需就近引進水源；並視水源之情況實施初步之淨化；即稱之為淨水處理。

淨水處理之要求為將水質處理至自來水標準，通常並不牽涉到脫鹽 (desal in ati on)程序。

其主要要求為脫色、脫臭、除鐵錳、消毒、降低濁度等。

淨水處理後水質要求，可參考台灣省自來水標準。

二、軟水處理 4 三、飲用水處理 8 四、鍋爐用水處理 10 五、醫療用水處理11 六、醫藥用水處理，生化用水處理12、淨化處理 page2淨水處理之程序：地面水之淨水處理:地面水受季節及氣候變化，其進水水質變化較大。

在水質調查部份最好有全年度之水文調查資料，以便於掌握設計變數。

一般之處理程序如下：1. 引水：引進水源，通常為土木工程範圍；例如引水渠道；伏流井取水等。

2. 沉砂：原水引進通常挾帶泥沙及雜物，通常於進水口處設置欄柵阻攔雜物，原水進入一緩衝池中，將挾帶之泥沙沉澱。

3. 過濾：此處過濾常採用重力式過濾，凝集加藥亦有時合併使用。

4. 加氯：加氯之主要作用在於氧化及消毒，採用加氯法之優點在於殘餘氯仍有持續之殺菌能力。

水处理说明书

水处理说明书

第一章设计概论1.1设计任务本次设计任务是根据规划和所给的其他原始资料, 设计污水解决厂。

工程1.设计内容涉及:2.选择污水解决厂的厂址；3.拟定污水解决厂的工艺流程, 选择解决构筑物并通过计算拟定其尺寸（附必要草图）；4.污水厂的工艺平面布置图, 内容涉及: 标出水厂的范围、所有解决构筑物及辅助建筑物、重要管线的布置、主干道及解决构筑物发展的也许性（1#图）；5.污水厂工艺流程高程布置, 表达原水、各解决构筑物的高程关系、水位高度以及污水厂排放口的标高（1#图）；6.按施工图标准画出曝气池的平面、立面和剖面图（1#图）；7.按扩大初步设计的规定, 画出二沉池的工艺设计图, 涉及平面图、纵剖面图及横剖面图（1#图）；8.便携设计说明书、计算书。

1.2卫星城概况及自然条件1.2.1卫星城概况1. 城市规划根据城市总体规划, 该卫星城将在近期内建成以轻工、科研和文教事业为主的小城乡, 其中: 工业以五个工厂为主体, 人口为22万人。

1.2.22. 城市排水规划1.2.3雨水与污水采用分流制, 生活污水与工业废水为合流制, 污水解决厂只考虑解决生活污水与工业废水, 输入污水厂的污水干管管径为900mm, 管底埋深为地面以下5.3m, 充满度为0.5。

1.2.4卫星城自然条件1. 地理位置卫星城位于市区正北, 约7公里处。

卫星城东面紧邻一条河流, 河流流向为北向南, 流经卫星城后折为东南方向。

2. 气象资料风向：全年主导风向为北风, 夏季主导风向为南风年平均风速: 3.3m/s降雨量: 年平均900-1200mm, 其中2/3集中在夏季, 7月15日至8月10日为暴雨集中期温度：年平均11℃, 极端温度最高位37.3℃, 最低-20℃土壤冰冻深度: 0.7~0.83 m地基承载力: 各层均在120Kpa以上地下水位: 地面下2.0m3. 污水排水接纳河流资料:据1960-2023年连续观测, 河道的最高洪水位标高为215.00 m, 常水位标高为211.00 m, 枯水位标高为209.00 m。

给水排水设计手册(完整版)

给水排水设计手册(完整版)

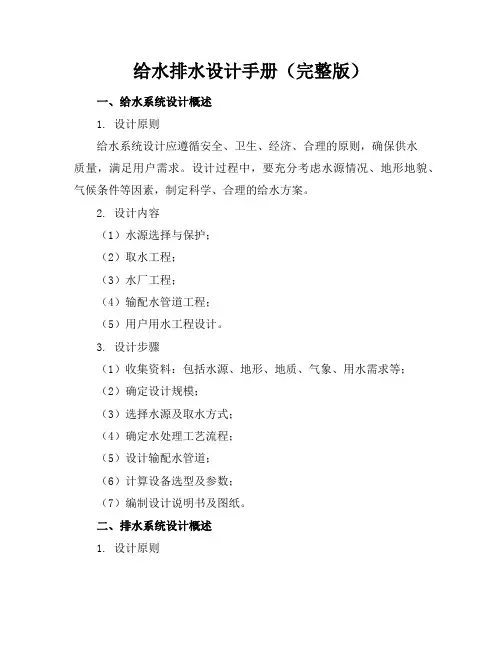

给水排水设计手册（完整版）一、给水系统设计概述1. 设计原则给水系统设计应遵循安全、卫生、经济、合理的原则，确保供水质量，满足用户需求。
