电梯TFT晶显示器

  • 格式：doc
  • 大小：639.00 KB
  • 文档页数：11

BVT605.7A使用手册出版状态：标准产品版本：V1.0上海贝思特电气有限公司版权所有，保留一切权利在没有得到本公司许可时，任何单位和个人不得擅自摘抄、复制本书（软件等）的一部分或全部，不得以任何形式（包括资料和出版物）进行传播。

版权所有，侵权必究。

内容如有改动，恕不另行通知。

Copyright© by Shanghai BST Electric Co., Ltd.All rights reservedThe information in this document is subject to change withoutnotice . No part of this document may in any form or by anymeans(electronic,mechanical,micro-coping,photocopying,recording or otherwise) be reproduced,stored in a retrival systemor transmitted without prior written permission from ShanghaiBST Electric Co., Ltd.BVT605.7A说明书一、 功能简介1. 电梯运行信息显示：实时显示电梯楼层信息、运行方向、功能信息、告警信息。

2. 电梯时间日期显示：年、月、日、时、分、秒、星期（可选）。

3.电梯广告字幕信息：支持20张广告图片轮换显示和滚动字幕显示。

4. 芯子更新功能 ：可通过U 盘或连接电脑更新文件及软件。

5. 工作电压：DC24V 。

二、 界面说明三、 结构尺寸图箭头显示功能显示日期显示时间显示楼层显示四、产品规格书屏幕尺寸 5.7 inch 功率≤5W分辨率320 × 240 开机时间30-60 Sec 显示区域115×86mm 工作环境-20~70℃，10~90%RH 纵向视角70°～ -60°储存环境-30~80℃，10~90%RH 横向视角70°～ -70°安装尺寸164×121mm 亮度400（cd/m^2）体积173×131×29mm 对比度500：1 外部存储接口 U盘、USB连接线五、端子定义1、CAN&485CH&B CL&A DGND DC24V CANH、485B CANL、485A GND DC24V2、J13、J24、BUZZER(新版本修改为SPEAKER)语音播报接口（扬声器接口）。

六、时间设置时间显示分为时、分、秒、月、日、年、星期七小块。

每一小块都可通过“TPJ.TXT”文件进行相应的设置。

时间可通过SET、UP、DN按键设置。

SET键：按SET键进入时间设置模式，SET键设置顺序依次为：时、分、秒、月、日、年、星期（如果某小块不显示则跳过）。

SET键选中的小块会不停的闪烁。

最后一小块设置完成后，按SET键跳出时间设置模式。

DN键：被选中小块显示值递减。

UP键：被选中小块显示值递增。

七、使用说明1、拷贝文件至芯子1.通过USB连接线连接PC拷贝文件通过连接线连接U11（USB-device）至PC，芯子通电，等待PC识别芯子后，拷贝文件至芯子。

拷贝完成后，拔掉USB连接线即可。

2.通过U盘拷贝文件需要一个被格式化为fat或fat32格式的U盘。

拷贝图片至U盘。

插U盘至U10（USB-host），重新上电芯子，芯子将复制U盘中的文件至芯子（估计需13分钟左右）。

当屏幕上显示有“W ATIING … XX”字样时说明芯子进入启动界面。

拔下U盘。

2、更新软件如果有软件更新文件T070_VX.BIN（X为0-9）拷贝至芯子存储器。

拔掉数据线芯子自动更新软件（更新存储器最高版本的软件）。

3、芯子初始化当屏幕上显示有“W ATIING … XX”字样时说明芯子进入启动界面（通过U盘拷贝的可拔下U盘）。

4、芯子正常工作启动30s左右后芯子显示背景图片，芯子开始正常工作。

如果不需要拷贝文件和升级的，直接上电启动。

拷贝文件说明1、BGROUND.bmp 背景显示图片，320*240像素。

图片可以根据需要替换，但格式、文件名不能更改。

2、ADP1.bmp~ ADP20.bmp轮流交替显示的广告显示图片。

图片可以根据需要替换，但格式、文件名不能更改。

像素点大小可以根据需要更改，但x、y像素点必须是四的整数倍。

3、ARUP.bmp、ARDOWN.bmp上下箭头显示图片。

图片可以根据需要替换，但格式、文件名不能更改。

像素点大小可以根据需要更改，但x、y像素点必须是四的整数倍。

4、FLOOR.bmp楼层显示图片。

图片可以根据需要替换，但格式、文件名不能更改。

像素点大小可以根据需要更改，但x、y像素点必须是四的整数倍。

各个显示小块均分。

具体显示情况通过LEVELMAP来实现。

（见TPJ.TXT文件）5、DA TA.bmp日期（年、月、日）显示图片。

图片可以根据需要替换，但格式、文件名不能更改。

像素点大小可以根据需要更改，但x、y像素点必须是四的整数倍。

各个显示小块均分。

6、TIME.bmp时间（时、分、秒、）、温度显示图片。

图片可以根据需要替换，但格式、文件名不能更改。

像素点大小可以根据需要更改，但x、y像素点必须是四的整数倍。

各个显示小块均分。

7、FUNCTION.bmp功能显示图片。

图片可以根据需要替换，但格式、文件名不能更改。

像素点大小可以根据需要更改，但x、y像素点必须是四的整数倍。

各个显示小块均分。

8、WEEK.bmp星期显示图片。

图片可以根据需要替换，但格式、文件名不能更改。

像素点大小可以根据需要更改，但x、y像素点必须是四的整数倍。

各个显示小块均分。

9、LINE.bmp欢迎词显示图片。

图片可以根据需要替换，但格式、文件名不能更改。

像素点大小可以根据需要更改，但x、y像素点必须是四的整数倍。

10、TPJ.txt 系统配置文件。

11、T070_VX.BIN 软件更新文件。

X：0-9。

初始版本V0，最高版本V9。

12、LD0.WA V-LD30.W A V语音文件系统配置详细说明如下floordata: 物理楼层和显示楼层对应关系设置例如{receive:(000,001,002,003,004,005,006,007,008,009,010,011,012,013,014,015,016,017,018,019) display:(00 ,0B2,0B1,0-2,0-1,001,002,003,004,005,006,007,008,009,010,011,012,013,014,015) The rest of the display case:T;}0显示空1显示B22显示B13显示-24显示-15显示1……….The rest of the display case:代表此表格中没有的楼层是否显示，如果为T表示显示，即显示楼层和物理楼层一样，如果为F表示表格中没有的楼层不显示。

此表格最大支持64个楼层。

terminal_define: 并行接口定义{_1A->floor_bit_00;_1B->floor_bit_01;_1C->floor_bit_02;_1D->floor_bit_03;_1E->floor_bit_04;_1F->floor_bit_05;_1G->floor_bit_06;_2A-> ;_2B-> ;_2C-> ;_2D-> ;_2E-> ;_2F-> ;_2G->roll;_DN->down;_UP->up;_ST->functions_02;_FU->functions_01;}左边的_1A, _1B,…_FU为BVT605.7A芯子的并行端子丝印。

(位置次序不能改变)右边为这些端子的实际实义。

(可以改变)floor3lset:三位楼层时百位显示设置{x:0;楼层图片显示起始点x坐标y:170;楼层图片显示起始点y坐标display:T;楼层图片是否显示。

T:显示、F：不显示（默认为T：显示）The number of display unit:40;楼层图片显示单元数Background color:0x0000;楼层图片背景颜色值Color mask range:0x4000;楼层图片屏蔽颜色范围}floor2lset:两位楼层时十位显示设置{x:48;楼层图片显示起始点x坐标y:170;楼层图片显示起始点y坐标display:T;楼层图片是否显示。

T:显示、F：不显示（默认为T：显示）The number of display unit:40;楼层图片显示单元数Background color:0x0000;楼层图片背景颜色值Color mask range:0x4000;楼层图片屏蔽颜色范围}floormset:三位楼层时十位显示设置，单位楼层显示时显示设置{x:96;楼层图片显示起始点x坐标y:170;楼层图片显示起始点y坐标display:T;楼层图片是否显示。

T:显示、F：不显示（默认为T：显示）The number of display unit:40;楼层图片显示单元数Background color:0x0000;楼层图片背景颜色值Color mask range:0x4000;楼层图片屏蔽颜色范围}floor2rset:两位楼层时个位显示设置{x:144;楼层图片显示起始点x坐标y:170;楼层图片显示起始点y坐标display:T;楼层图片是否显示。

T:显示、F：不显示（默认为T：显示）The number of display unit:40;楼层图片显示单元数Background color:0x0000; 楼层图片背景颜色值Color mask range:0x4000;楼层图片屏蔽颜色范围}floor3rset:三位楼层时个位显示设置{x:192;楼层图片显示起始点x坐标y:170;楼层图片显示起始点y坐标display:T;楼层图片是否显示。

T:显示、F：不显示（默认为T：显示）The number of display unit:40;楼层图片显示单元数Background color:0x0000; 楼层图片背景颜色值Color mask range:0x4000; 楼层图片屏蔽颜色范围}arrowset: 箭头显示设置{x:94;箭头图片显示起始点x坐标y:330;箭头图片显示起始点y坐标display:T;箭头图片是否显示。

合集下载

tft 屏原理

tft 屏原理

tft 屏原理
TFT屏原理概述
TFT（薄膜晶体管）屏是一种广泛应用于显示设备中的液晶屏幕。

它利用了液晶分子的光电效应和薄膜晶体管的电控效应来实现图像的显示。

TFT屏是由数百万个小型液晶像素组成的。

每个像素都有一个液晶分子，这些液晶分子可通过外部电场来控制其取向和透光性质。

在TFT屏技术中，液晶分子一般被夹在两个透明、平整的玻璃基板之间。

玻璃基板上的每个像素都与一个薄膜晶体管相连。

薄膜晶体管是TFT屏的关键部件之一，它起到了像素的开关控制作用。

每个像素都包含一个薄膜晶体管，通过控制薄膜晶体管的导通与否，可以控制液晶分子是否被电场激活。

当薄膜晶体管导通时，液晶分子会取向对光波的旋转和透射。

当薄膜晶体管断开时，则不会对光波产生影响。

为了实现像素的精确控制，每个像素都与一个细小的电子驱动器相连，这个驱动器可以提供准确的电压信号。

电压信号会通过相应的薄膜晶体管，进而传递给液晶分子。

根据电压信号的强弱和极性，液晶分子的取向和隔离状态会不同，最终形成一个个由像素组成的图像。

此外，TFT屏还使用了后光源技术来实现背光照明。

背光源通常是由一组发光二极管（LED）组成的，这些LED会发出均
匀的光线。

通过液晶分子的取向和透光性质，背光可以经过像素区域变得可见，从而形成图像。

总的来说，TFT屏通过控制薄膜晶体管和液晶分子的状态，利用光电效应和电控效应来实现图像的显示。

它具有响应速度快、视角广、色彩鲜艳等特点，因此被广泛应用于各类显示设备中。

4.3寸TFT显示器使用手册

4.3寸TFT显示器使用手册

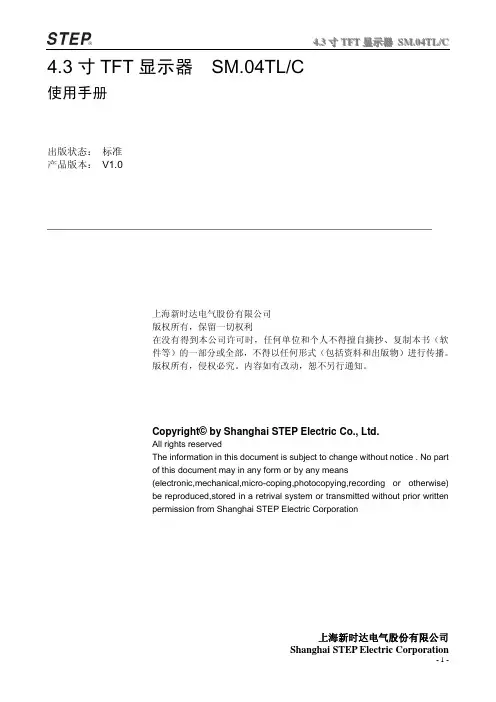

4.3寸TFT显示器 SM.04TL/C使用手册出版状态：标准产品版本： V1.0上海新时达电气股份有限公司版权所有，保留一切权利在没有得到本公司许可时，任何单位和个人不得擅自摘抄、复制本书（软件等）的一部分或全部，不得以任何形式（包括资料和出版物）进行传播。
