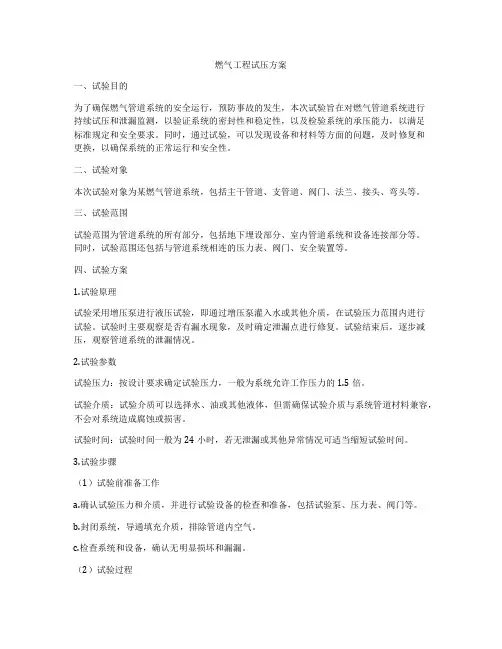

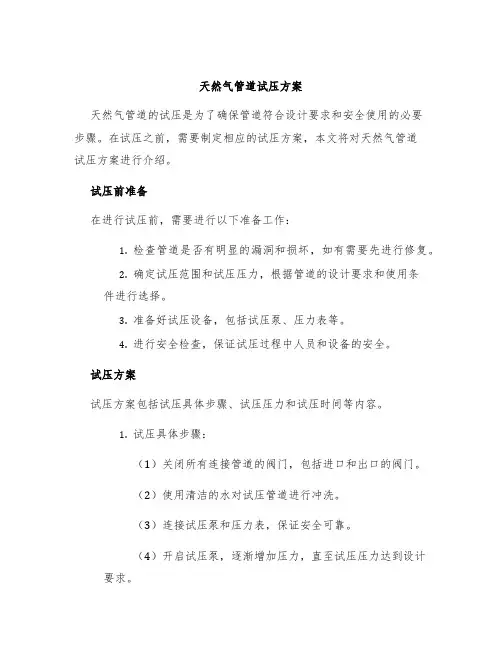

燃气管道试压方案
工程名称：xxxxx天然气工程
中压燃气管道工程
工程编号：x——xxxxxx
日期：xxxx年xx月xx日
xxxx设备安装有限公司xx项目部
批准页
依照压力管道安装工程《质量手册》的规定，以及相关文件的要求，现已编制完成。送交审查后批准实施。
目录
一、工程概况
二、编制依据
三、主要参数
四、施工准备
五、安全措施
六、施工方法及技术要求
xxxxxx市天然气工程
燃气管道试压方案
一、工程概况
xxxxxx市天然气利用工程中压燃气管道工程设计压力为0.4MPa，工程总长约xxxx米，其中xxx路一段从xxxx到xx路口PE80 SDR11 dn110聚乙烯管约xxx米；xxx路二段从xxx 路口到市xxxx及巷道预留头PE80 SDR11 dn110聚乙烯管约xxx米；xxx路从xxx路预留头到xxxx巷道预留头PE80 SDR11 dn63聚乙烯管约xxx米；xxx路一段从xxx路到xxxxPE80 SDR11 dn110聚乙烯管约xxx米；xxx路二段从xxxx到xxxxxPE80 SDR11 dn63聚乙烯管约240米；xxx路从xxx路预留头到xxxxPE80 SDR11 dn110聚乙烯管约xxxx 米。
二、编制依据
1、《城镇燃气设计规范》（GB50028—2006）；
2、《城镇燃气输配气工程施工及验收规范》（CJJ33—2005）；
3、《原油和天然气工程设计防火规范》（GB50183—93）；
4、《燃气用埋地聚乙烯（PE）管道系统第1部分管材》（GB15558.1—2003）；
5、《燃气用埋地聚乙烯（PE）管道系统第2部分管件》（GB15558.2—2005）；
6、《燃气用埋地聚乙烯（PE）管道系统第3部分阀门》（GB15558.13—20038）；
7、《聚乙烯燃气管道工程技术规程》（CJJ63—2008）；
8、《石油工程建设施工安全规定》（SY6444—2000）；
9、《城镇燃气技术规范》（GB50494-2009）；
10、《燃气用聚乙烯管道焊接技术规程》（TSD D2002—2006）；
三、主要参数
1、管道介质及设计压力：介质为压缩天然气，设计压力为0.4MPa。
2、管线规格PE80 SDR110 dn110 2085.5米；dn63 xxx米；试压管道长度xxxx米。
四、施工准备
1、试压方案及技术交底
由业主召集监理单位、施工单位及相关单位对试压工作进行技术交底，并形成会议纪要。
2、施工机具及材料
3、成立试压领导小组：
为了保证本次管线试压的顺利进行，特成立xxxx市天然气利用中压燃气管道工程试压领导小组，并分工如下：
组长：xxxx 对本次试压工作负全责；负责本次试压工作中技术把关、上下协调、原始资料记录；
副组长：xxx 负责本次试压工作中的现场管理和应急处理；
成员：xxx、xxx、xxx负责本次试压工作中的现场操作、巡检和信息反馈。
五、安全措施
1、成立安全领导小组
为确保本次试压工作安全可靠，特成立xxxx市天然气工程中压燃气管道工程安全领导小组，并分工如下：
组长：xxxx负责本次试压工作中全面安全工作；
副组长：xxxx 负责整段线路及行人安全工作；
组员：xxx、xxx、xxx负责整个工程的实际操作安全。
2、试压前向居民及行人宣传安全及注意事项及措施。
3、试压时所有阀门标上醒目标志，防止非操作人员进场。
4、试压前必须对管道及阀门进门检查，其开闭状态应符合要求，试压段不得进行其它作业。
5、参加试压全体人员听从指挥，在试压整个过程中保持通讯联络畅通。
6、强度和严密性试验时空气应排放平稳，以4～5m/s为宜，
7、紧急预案：（1）试压前安排专人负责医疗、组织人群疏散，运送伤员，并安排专车随时待命，一旦发生事故，能及时准确送到医院。（2）设立应急抢险小组：负责事故发生时的抢险救援、联络工作。（3）应急小组成员：1、组长：xxxx负责事故发生时的指挥抢险救援、联络、现场处置工作。2、副组长：xxxx 协助组长工作，并与现场医院、公安等相关单位取得联系。3、成
员：天然气试压的所有成员现场待命。4、应急小组配备抢险车一辆。
8、成立由工程施工经理xxxxx为首的安全领导小组，编制安全防护措施，制定安全准则，检查和通报安全实施情况。
9、加强安全教育，入场人员必须经“三级”安全教育培训，做好各特殊工种的安全技术交底。
10、安全帽必须配备齐全，凡进入现场人员必须戴安全帽，违背按规定制度处罚。
11、一切施工机械必须保持完好，不得带病工作。
12、施工作业人员要注意安全，防止空中物件落下伤人和车辆伤人。
13、危险地段必须有明显的安全标志，防止意外事故发生，沟边要有防护围栏，夜间要作安全警示带。
14、现场配备灭火器两个，一经发现火情，以便及时扑救。
15、施工现场设置一名专职安全员负责现场安全，及时处理有关安全事故，随时增补及加强安全措施。
六、施工方法及技术要求
1、在xxxx试压地段中压燃气管道上分别安装2支水银温度计、1块1.0级压力表。试压前压力表应进行校验合格，试压开始后在安装压力及温度计位置搭设简棚，避免阳光直接照射在压力表及温度计上。
2、强度和严密性试验在土方完成后进行，根据现场实际情况采取整体试压，采用空气试验介质。试压范围是xxxx路、xxx 路、xxxx路全段。
3、启动xxx路的空压机打压达到0.6Mpa，进行强度试压，根据设计规范要求，稳压1小时，管道无泄漏、无压降为合格。
4、强度试验合格后，打开空压机阀门放气到0.46Mpa时关
闭阀门，等平衡后压力表显示0.46Mpa时进行严密性试压，根据设计规范要求，稳压24小时，严密性试验修正压力降小于133Pa 为合格。
5、试压要求：
（1）当管内压力开始上升到结束时，此过程中的关键数据都要记录。
（2）每次平衡期间，应记录数据（压力、温度）进入强度及严密性试验后要记录压力、温度及其它异常情况。强度试验时，每10分钟记录一次；严密性试验时每1小时记录一次。压力表的读数保留两位小数；温度计保留一位小数。
（3）试压沿线巡检人员要随时巡查，发现异常情况立即报告，并告诉行人注意安全。
（4）在xxxxxx路设立采集点由xxxxx负责记录。
xxxxxx设备安装有限公司xxxxx项目部
xxxxxx年xxxx月xxxxx日
---------------------考试---------------------------学资学习网---------------------押题------------------------------ 一、工程概况 本工程为《和田地区洛浦县、墨玉县天然气输气管线及城区气化工程（2011年天然气入户部分）》 本次施工是对和田地区洛浦县、墨玉县各小区配套管网，各小区住宅楼水平管、立管的吹扫、试压。 二、编制依据 2.2.1 CJJ33-2005《城镇燃气输配工程及验收规范》 2.2.2 GB15558.2-1995《燃气用埋地聚乙烯管件》 2.2.3 GB15558.1-1995《燃气用埋地聚乙烯管件》 2.2.4 GB50235-97《工业金属管道工程施工及验收规范》 三、施工部署 3.1 PE管管道试压、吹扫施工前的准备 施工准备工作的内容包括：试压、吹扫施工机具的准备、检查，施工人员的安排，并进行试压、吹扫作业前的安全教育，核实施工材料的准备情况，确保以上各项都及时到位。 3.2施工人员部署 项目经理：杜疆 质量负责人；姚新南
技术负责人：宋学年． 安环负责人：马振华 材料负责人：马立军 资料负责人：韩彬 巡视人员：王占伟、李健峰、郭汉生、刘洋等6人 四、施工程序及技术措施 4.1 管线试压、吹扫施工程序 4.1.1 PE管：确定总体试压、吹扫方案——器材（施工工具）准备——管线分段强度试验——管线分段严密性试验——管线的分段吹扫——管线整体连通。 4.1.2 水平管、立管：确定总体试压、吹扫方案——器材（施工工具）准备——管线强度试验——管线严密性试验——管线吹扫——管线封堵。 4.2 工程特点 城区管网有Φ110、Φ90、Φ75、Φ63、Φ50、Φ40的PE管组成，水平管有Φ89、Φ60、Φ48焊管组成，立管有Φ42焊管组成。 4.3 试压要求 4.3.1 试压由施工单位提供施工方案，参与试压的人员必须严格按方案执行。
西安—商州输气管道工程线路工程II标段整体通球、清管、试压方案 编制： 审核： 批准： 陕西化建西安—商州输气管道工程II标段 2010年8月2日 目录
第一章：工程概况 3页 第二章：编制依据 3页 第三章：试压方案指导思想 3页 第四章：施工组织 4页 第五章：清管、试压施工方案 6页 第六章：清管、试压安全保证措施 13页 第七章：分段清管和试压计划 14页 第八章：附件 15页 西安—商州输气管道工程II标段 整体通球、清管、试压方案 一、工程概况: 西安至商州输气管道工程II标段，由蓝田县蓝桥乡蓝桥西街4#阀室东侧桩号FS151至商 州四合村末站FS621，线路总长约，管道规格φ273×材质L290，设计压力为。整体为东南走 向，因二标段管线沿线敷设情况较为复杂，管道经过地段地势起伏较大，管道先后翻越牧护 关隧道山脉、黑龙口山、麻街岭山、构峪山、笔架山到达商州未站，全线路最高点在牧护关 隧道山顶桩号FS288—FS289里程59+584高程为1326米；最低点位于陈塬街办新西村笔架山 西侧山脚下桩号FS597 里程100+462高程为718米，最高点与最低点高差为608米，根据管 道高程相差太大的实际情况，II标段管道清管、强度及严密性试验采用气压试验，根据现场 实际施工进度情况西商线II标段共分四段进行通球、清管、试压。 二、编制依据 1、中国市政工程华北设计研究总院《线路及穿越施工技术要求》、《设计说明书》、《西 安—商州输气管道线路工程II标段平面图、纵面图》，本工程施工图设计说明； 2、GB50369—2006《油气长输管道工程施工及验收规范》 3、GB50424—2007《油气输送管道穿越工程施工规范》 4、国家有关技术规范标准及有关法律性文件。 三、试压方案指导思想 1、第一段：麻街镇中流村桩号FS520 里程89+051 —洪门河乡桩号FS435里程74+508, 此段管道长度,本段地区等级FS520-FS508为二级地区,FS508-FS435为三级地区,试验时就高不就低按三级地区进行试验。 2、第二段：洪门河乡桩号FS435里程74+508 —牧护关镇桩号 FS272 里程57+265, 此段管道长度为 km,本段地区等级FS435-FS426为三级地区,FS426-FS272为二级地区,
吹扫试压方案
山西潞安20万吨/年聚氯乙烯工程 供料及回收装置 管道试压吹扫方案 批准：____________________ 审核：____________________ 编制：____________________ 二0一二年九月
目录 工程概况 编制依据 管道试压/吹扫施工程序 试压包吹扫试压原则 试压包的划分 管道系统试验、吹扫（清洗）前所具备的条件 操作程序及技术要求 管道试压、吹扫（清洗）示意图 我方建议 质量记录 安全注意事项及措施 1、 2、 3、 4、 5、 6、 7、 8、 9、 10、 11、
1.工程概况 1.1潞安树脂有限责任公司位于长治市屯留县东古工业园区，设计单位中国天辰工程有限 公司，监理单位中国成达工程有限公司。我单位负责 山西潞安20万吨/年聚氯乙烯工程第U标段850供料及回收装置安装工程施工。本装置管道规格多、系统多。根据介质不同试压方式不同，保证系统的洁净是管道试压、吹扫的最终目标。 1.2供料及回收装置工艺管道共计4600米，其中不锈钢管道约为1000 米,碳钢管道约为3600米,最大管道为DN 400,最大设计压力为2.2 Mpa. 2.编制依据 (1)GB50235-2010《工业金属管道工程施工及验收规范》 (2)GB50236-2011《现场设备工业管道焊接工程施工及验收规范》 (3)GB50184-93 《工业金属管道的检查及评定标准》 (4)SH3505-1999《石油化工施工安全技术规程》 (5)SH3501-2002《石油化工有毒、可燃介质管道工程施工及验收规范》 ⑹设计图纸 (7)现场施工条件. 3.管道试压/吹扫施工程序： 4.1 试压吹扫所需生产水、纯水、电、气由建设单位提供。冲洗水排放位置 由建设单位指定。 4.2试压吹扫先主管后支管。 4.3管道试压后暂不使用所发生的成品保护费用需由业主签证。 4.4供料回收装置试压水源由420循环水站引入；纯水装置试压水源由纯水 站引入(由于纯水对管道内部的洁净度要求比较高，故此考虑) 。
XX工程 吹扫试压方案 编制: 审核: 审批: XX公司 日期：年月日
一、工程概况 1、工程简述 本工程为XX工程。 输气管线规格：PE100 SDR11，De90、De110、De315； 管道设计压力：0.4Mpa； 天然气运行压力：0.2~0.35 Mpa； 设计温度：常温 输送介质：天然气 2、初步方案 XX拟吹扫试压的管为XX。 规格为：XX，起点为XX，终点为XX。期间穿越XX等非开挖管段都已预先单独进行强度试验与严密性试验，试验结果合格。管线长度超过500m，按照规范要求，拟分段进行吹扫试压工作。 二、编制依据 1、《城镇燃气设计规范》GB50028-2006 2、《城镇燃气技术规范》GB50494-2009 3、《聚乙烯燃气管道工程技术规程》CJJ63—2008 4、《城镇燃气输配工程施工及验收规范》CJJ33—2005 5、《广东省供气管线工程安全文明施工管理暂行规定》 6、施工图 7、现场实际情况 三、施工流程 施工程序：前期准备→管线吹扫→强度试验→严密性试验→后期收尾。 1、前期准备 （1）施工准备 ①管线及管线附件安装完毕。 ②所有的设备，资料齐全，质量证明书符合要求。
③用作吹扫气源的设备已完成准备工作。 ④吹扫试压的进气和排气系统已安装完毕。 ⑤吹扫试压用临时放散阀安装就位完毕。 （2）其他准备 ①施工前，应向施工人员做好技术交底，使所有人员明确任务及施工注意事项。 ②沿线进行检查确保所有焊口应全部组焊补口完毕，不存在漏焊、漏补。 ③试压段的管沟应全部回填完毕，不存在露管现象。 ④沿线的工农关系已协调，放空点应安排妥当。 2、管线吹扫 （1）吹扫要求 ①吹扫范围内的管道已按设计图纸全部完成； ②施工前，应将用于施工的设备如空压机进行全面检查、保养、清除机械故障，进行试运转，使之处于运转良好状态。 ③试验用压力表已经校验合格，精度不低于 1.5级、表盘满刻度值为最大被测压力的 1.5-2倍，压力表不少于2块； ④吹扫口应设在开阔地段并加固，吹扫时应设安全区域，吹扫出口严禁站人。 ⑤吹扫口与地面的夹角30°～45°之间，吹扫口管段与吹扫管道必须采用平缓过渡对焊。吹扫口直径应符合表1的规定。 表1 吹扫口直径（mm） ⑥吹扫介质：吹扫介质宜采用压缩空气，严禁采用氧气和可燃性气体。 ⑦吹扫顺序：吹扫时先吹主干管、主管合格后，再吹各支管。吹洗出的脏物不得进入已吹洗合格的管道。 ⑧吹扫长度：每次吹扫管道的长度不宜超过500 m ；当管道长度超过500 m时，宜分段吹扫。 ⑨吹扫合格设备复位后，不得再进行影响管内清洁的其它作业。 （2）吹扫程序
大连保税区LNG加气站 管道整体试压吹扫施工方案 编制单位： 沈阳工业安装工程股份有限公司 二0-三年四月
目录一、工程概况 二、机具准备 三、组织及分工 四、设计要求 五、整体试压连接示意图 六、强度试验 七、严密性实验 八、强度、严密性实验注意事项
一、工程概况 空温式气化器出口至调压计量撬入口（包括水浴式气化器进出口管道）、储罐区管道，卸车区管道，灌装区管道，BOG加热器设备出入口管道、入口管道（材质为0Cr18Ni9）；管材连接、管材管件连接，管材与阀门，管材与法兰连接（采用焊接连接）。管道试压采用分段调压地方法进行强度与气密性的实验。根据.《城镇燃气输配工程施工及验收规范》和《工业金属管道工程施工及验收规范》规定：试验采用干燥的压缩空气作为试压介质。 二、机具准备 三、组织及分工 试压工作由建设、监理单位组织、检验，由施工单位安装试压装置并实施，组成试压小组。整个试压过程统一安排，分别在总管线及各支线阀门处设置观察点，每个重要连接处配备2人，各部位用手机保持联络。现场配备专职安全员负责，在试压过程中设置隔离区，并有明显标志，防止气体吹出物伤人及污染环境。 组织机构示意图
四、设计要求 本方案根据图纸设计说明、《城镇燃气输配工程施工及验收规范》进行编制。 五、整体调压连接示意图 六、管道系统吹洗试验及注意事项 吹洗方法应根据对管道的使用要求、工作介质及管道内表面的脏污程度确定。公称直径＜600mm的气体管道宜采用空气吹扫；每次管 道吹扫持续时间不小于1分钟，在管道吹扫的末端阀门处设置白色
挡板，吹扫以挡板上无异物出现为合格。 七强度试验 1、强度试验前必须具备的条件： 1）强度试验用压力表为在校验有效期内的其精度为0.4级的压力表、氮气瓶。 2）压力试验要提前做好安全和通讯系统的保障措施，并进行技术交底。 3）管道焊接外观检验合格，吹扫合格。 4）埋地管道回填土已回填至管上方0.5m以上。 2、管道强度试验的步骤： 1）全线检查所有连接部位及安全措施，周围环境、隔离线及安全警示线的准备情况。升压期间试验人员在安全区等候。 2）关闭储罐根部阀门。关闭安全阀低部阀门及装卸车阀门。关闭仪表低部阀门。开启管道及设备连接阀门。 3）按照设计和规范要求介质为压缩空气。把空气压缩机的输气管接在要实验的管道的阀门上,开启阀门，然后启动空气压缩机，即可进行充气。 4）试验压力应均匀缓慢上升，当压力达到0.3MPa时，停止升压，对管道进行检查，个连接处及管线用浓度较高的肥皂水对管道 每个接口的所有部位，进行喷擦。喷时要仔细，每个接口喷洒 2-3次。若未发现问题用清水洗去肥皂水，稳压15min后。便
目录 一、方案适用范围 (2) 二、方案编制依据 (2) 三、工程慨况 (2) 四、吹扫、试压、严密性试验的顺序及工作安排 (3) 五、吹扫试压的原则和区域的划分 (3) 六、试验压力的确认 (4) 七、吹扫、试压应具备的条件 (5) 八、吹扫、试压程序 (6) 九、吹扫、试压组织 (8) 十、吹扫、试压注意事项 (8) 十一、质量保证措施 (9) 十二、技术交底 (9) 十三、HSE管理措施 (12) 十四、应急预案 (15) 十五、质量控制点 (18) 十六、管道吹扫记录表 (21) 十七、管线试压记录表 (22) 附图！（吹扫试压单线图）
一、方案适用范围 本方案适用杭州市燃气集团有限公司杭州市东部LNG应急气源站安装工程工艺管道的吹扫、试压工作。 二、方案编制依据 2.1、施工设计图纸； 2.2、《石油化工有毒、可燃介质钢制管道施工规范》（SH3501-2011）； 2.3、《现场设备、工业管道焊接工程施工规范》（GB50236—2011）； 2.4、《工业设备、工业管道绝热工程施工规范》（GB50126—2008）； 2.5、《流体输送用不锈钢无缝钢管》（GB/T14976-2012）； 2.6、《工业金属管道工程施工质量验收规范》（GB50184-2011） 2.7、《流体输送用无缝钢管》（GB/T8163-2008）； 2.8、《压力管道安全技术与监察规程》（TSG D0001-2009）； 2.9、《固定式压力容器安全技术监察规程》（TSGR0004-2009）； 2.10《氮气使用安全管理规范》（QSY1366-2011） 2.11《城镇燃气输配工程施工及验收规范》（CJJ33-2005) 2.12、本项目的施工合同； 2.13、业主的相关标准和技术文件； 三、工程概况 3.1本工程为杭州市东部LNG应急气源站,工程杭州市下沙立交桥东北角，德胜快速路绕城高速收费站北侧，文汇北路西侧。本工程由中国市政工程华北设计研究总院设计。主要施工范围包括总图、10000m3LNG储罐区、LNG气化工艺装置区、LNG装卸区、综合辅助用房、放散管等工艺安装工程。 3.2建设单位：杭州市燃气集团有限公司 3.3设计单位：中国市政工程华北设计研究总院 3.4施工单位：浙江省工业设备安装集团有限公司 3.5监理单位：北京华夏石化工程监理有限公司 3.6质检单位：杭州经济技术开发区建设工程质量安全监督站 3.7低温管道采用304不锈钢管，高压管道采用20G流体无缝钢管，NG、BOG低
吹扫试压方案 This manuscript was revised by JIEK MA on December 15th, 2012.
山西潞安20万吨/年聚氯乙烯工程 供料及回收装置 管道试压吹扫方案 批准： 审核： 编制： 二0一二年九月 目录 1、工程概况 2、编制依据 3、管道试压/吹扫施工程序 4、试压包吹扫试压原则 5、试压包的划分 6、管道系统试验、吹扫（清洗）前所具备的条件 7、操作程序及技术要求 8、管道试压、吹扫（清洗）示意图 9、我方建议 10、质量记录 11、安全注意事项及措施 1.工程概况
潞安树脂有限责任公司位于长治市屯留县东古工业园区，设计单位中国天辰工程有限公司，监理单位中国成达工程有限公司。我单位负责山西潞安20万吨/年聚氯乙烯工程第Ⅱ标段850供料及回收装置安装工程施工。本装置管道规格多、系统多。根据介质不同试压方式不同，保证系统的洁净是管道试压、吹扫的最终目标。 供料及回收装置工艺管道共计4600米,其中不锈钢管道约为1000米 ,碳钢管道约为3600米,最大管道为DN 400,最大设计压力为. 2.编制依据 (1)GB50235-2010 《工业金属管道工程施工及验收规范》 (2)GB50236-2011 《现场设备工业管道焊接工程施工及验收规范》 (3)GB50184-93 《工业金属管道的检查及评定标准》 (4)SH3505-1999 《石油化工施工安全技术规程》 (5)SH3501-2002 《石油化工有毒、可燃介质管道工程施工及验收规范》 (6)设计图纸 (7)现场施工条件. 3.管道试压/吹扫施工程序： 指定。 试压吹扫先主管后支管。 管道试压后暂不使用所发生的成品保护费用需由业主签证。 供料回收装置试压水源由420循环水站引入；纯水装置试压水源由纯水站引入（由于纯水对管道内部的洁净度要求比较高，故此考虑）。 5.试压包的划分 5.1试压包划分原则：根据设计提供的工艺管道流程图，相同或相近试验压力、工作 介质且可以相互连接的管道制作成一个试压包。
塔西南勘探开发公司塔西南石化厂油品、液化气隐患治理工程 -新建汽油罐部分 工艺管道防腐保温施工技术方案 编制： 审核： 批准： 中国石油天然气第七建设公司 塔西南项目经理部 二〇一六年三月
目录
1 编制依据及适用范围 编制依据 塔西南勘探开发公司30万吨/年柴油加氢装置工艺管道安装图和工艺管道及仪表流程图。 《石油化工有毒、可燃介质钢制管道工程施工及验收规范》 SH 3501-2011 《工业金属管道工程施工规范》 GB 50235-2010 《石油化工静设备安装工程施工技术规程》 SH/T 3542-2007 《压力容器》 GB 150-2011 《石油化工钢制管法兰》 SH/T 3406-2013 适用范围 本方案适用于塔西南石化厂油品、液化气隐患治理工程-新建汽油罐部分工艺管道的吹 扫、试压工程。 2 工程概况及特点 工程概况 塔西南石化厂油品、液化气隐患治理工程-新建汽油罐部分，建设地点位于新疆维吾尔 自治区喀什地区泽普石油基地石化厂内，由新疆科汇工程设计有限责任公司设计，共包括新 建3台2000m3储罐、工艺管道和相关设备的安装。 本装置工艺管道约3900m。材质为20#，设计温度最高200℃，设计温度最高。 工程特点 本次吹扫采用压缩空气和蒸汽，试压介质采用洁净水和除盐水（氯离子含量不超过 25mg/l）。 本工程工期紧，任务重，留给管道试压的时间很短，对试压的组织协调和试压的效率要 求高。 本工程盲板安装及管道上水时间长，一次性检查时间长。 3 施工技术措施 吹扫、试压目的 试压的目的是检查系统内各部位的施工质量及系统的严密性，消除存在的隐患，为下一 步装置试运投产做好准备。 吹扫的目的是清除设备、管道内残存的沙土、杂物，贯通系统内设备、管道，保证各系 统的清洁、畅通。 吹扫、试压的实施原则 管道系统一般按下列程序进行试验 液压强度试验液压严密性试验吹扫泄露性试验及真空度试验(如需要)。 a)所有环向、纵向对接焊缝应进行100％射线检测或100%超声波检测。 b)除上述规定外的所有焊缝（包括管道支撑件与管道组成件连接的焊缝），应进行
抚顺市东洲区天然气综合利用项目吹扫试压方案 专项施工方案
一、工程概况 1、工程简述 本工程为抚顺市东洲区天然气综合利用项目工程。 输气管线规格：DN300，DN200； 管道设计压力：0.4Mpa； 天然气运行压力：0.2~0.3 Mpa； 设计温度：常温 输送介质：天然气，热值37.6MJ/NM3。 2、初步方案 吹扫试压的管为DN300、DN200。 规格为：DN300，起点为C+000，终点为E+000。 规格为：DN200，起点为A+000，终点为B+020。 管线长度超过500m，按照规范要求，拟分段进行吹扫试压工作。 二、编制依据 1、《城镇燃气设计规范》GB50028-2006 2、《城镇燃气技术规范》GB50494-2009 3、《城镇燃气输配工程施工及验收规范》CJJ33—2005 4、施工图 5、现场实际情况 三、施工流程 施工程序：前期准备→管线吹扫→强度试验→严密性试验→后期收尾。 1、前期准备 （1）施工准备 ①管线及管线附件安装完毕。 ②所有的设备，资料齐全，质量证明书符合要求。 ③用作吹扫气源的设备已完成准备工作。 ④吹扫试压的进气和排气系统已安装完毕。
⑤吹扫试压用临时放散阀安装就位完毕。 ⑥管道探伤，防腐，电火花检测合格。 （2）其他准备 ①施工前，应向施工人员做好技术交底，使所有人员明确任务及施工注意事项。 ②沿线进行检查确保所有焊口应全部组焊补口完毕，不存在漏焊、漏补。 ③试压段的管沟应全部回填完毕，不存在露管现象。 ④沿线的工农关系已协调，放空点应安排妥当。 2、管线吹扫 （1）吹扫要求 ①吹扫范围内的管道已按设计图纸全部完成； ②施工前，应将用于施工的设备如空压机进行全面检查、保养、清除机械故障，进行试运转，使之处于运转良好状态。 ③试验用压力表已经校验合格，精度不低于 1.5级、表盘满刻度值为最大被测压力的 1.5-2倍，压力表不少于2块； ④吹扫口应设在开阔地段并加固，吹扫时应设安全区域，吹扫出口严禁站人。 ⑤吹扫口与地面的夹角30°～45°之间，吹扫口管段与吹扫管道必须采用平缓过渡对焊。吹扫口直径应符合表1的规定。 表1 吹扫口直径（mm） ⑥吹扫介质：吹扫介质宜采用压缩空气，严禁采用氧气和可燃性气体。 ⑦吹扫顺序：吹扫时先吹主干管、主管合格后，再吹各支管。吹洗出的脏物不得进入已吹洗合格的管道。 ⑧吹扫长度：每次吹扫管道的长度不宜超过500 m ；当管道长度超过500 m时，宜分段吹扫。 ⑨吹扫合格设备复位后，不得再进行影响管内清洁的其它作业。 （2）吹扫程序 ①首先将压力源接到被吹扫的管道上，接入点应尽可能选取本系统的较高位置，这样可
1编制依据 1.1******计转站改扩建工程设计图纸 ***计转站平面管网 1.2 标准规范 1.2.1 SY0402-99 《石油天然气站内钢制工艺管道施工及验收规范》 1.2.2 GB50235-97 《现场设备、工业管道安装工程施工及验收规范》 1.2.3 GB50268-97 《给水、排水管道工程施工及验收规范》 1.3现场实际各部阀门试压完毕。 2工程概况 2.1 工程说明 ******计转站改扩建工程，TP-1计转站负责周边单井及阀组站的集中计量、油气集输、油气加热、油气水分离、油气分离缓冲、排污、放空、外输等。****计转站主要包括进站阀组、三相分离器、污水提升泵及装车泵、加热炉、卸油罐、污泥回收池、加药间、悬浮污泥回收装置、60m3玻璃钢罐、300m3玻璃钢罐、装车鹤管等。 2.2工程特点 2.2.1工程所处区域地势平坦，紧邻托甫台区块主干沥青路，交通比较便利，有利于大型设备及材料的运输。 2.2.2该工程工艺比较简单，施工技术难度不大，吹扫简单。 2.2.3站内管线试压执行标准执行站外管线试压标准。 3施工组织方式及部署 组长 技术负责人 质量负责人 安全负责人 4 站内集输吹扫试压技术要求 4.1管道试压要求 4.1.1管道试压应符合设计和相关标准规定,试压时成立试压小组,组长对其所试压管线全权负责,严格依据批准过的试压方案进行,听从项目部统一安排。
4.1. 2管线试压一般在管道安装完毕后进行，根据现场实际情况，为保证施工的连续性及工程进度，考虑地下管道施工的分散性、间断性、施工时间的不确定性及地面工程施工的需要，地下管线试压可依照站外管线试压程序进行，即管道先进行分段试漏，试漏合格后，进行管道的补口补伤以及管沟回填工作，待管道全线连通后再进行正式的强度试验及严密性试验。对于不能参加分段试漏的焊口，不宜进行回填，以方便严密性试压时对焊口进行检验，或回填前对焊口进行超声波或射线检测合格后进行回填 4.1.3管道强度及严密性试压 4.1.3..1管道安装完毕后，按设计要求及相关标准的规定对系统进行强度试验，管道试验介质采用洁净水。 4.1.3..2满足下列条件后，才能进行系统试压： ⑴管道系统全部施工完毕，且符合设计要求与相关标准规定。 ⑵焊接工作已全部完工，并经检查、检验合格。 ⑶管道的支、吊架安装正确齐全，且型式、位置、材质、紧固程度、焊接质量、热位移量均符合设计要求。 ⑷未经检查的部位，不得涂漆。需要在系统吹扫时敲打的管道，不得打隔热层。 ⑸试验临时加固措施应符合要求，安全可靠。临时盲板加置正确，标志明显。 ⑹试验用压力仪表已经校核，且精度不得低于1.5级。 ⑺试验方案已上报建设单位，并得到建设单位的批准。施工单位已向有关试验人员进行技术交底。 ⑻系统的最高点设置一块压力表，在系统的最低点设置一块压力表，在每一压力等级的管道上方应至少设置一块压力表，以便于试验过程中监测整个系统的受压情况。试验压力以最高点的压力为准，但最低点的压力不得超过管道组成件的承受力。 ⑼系统的最高处设置放空阀，在系统的最低处设置排空阀，以排空系统内的空气和排净系统内试验用的洁净水。 ⑽不能参与试验的设备、仪表及管道附件等，应加置盲板隔离。加置盲板的部位应有明显的标记和记录。系统内的安全阀和爆破板等应拆卸下来。 ⑾出水点应设置在试验压力最高处，进水用注水泵，升压用升压泵。 4.1.3..3系统水压试验 ⑴启动注水泵向系统内注水直到放空阀处有水溢出。系统注水时，一定要将系统内的空气排净。

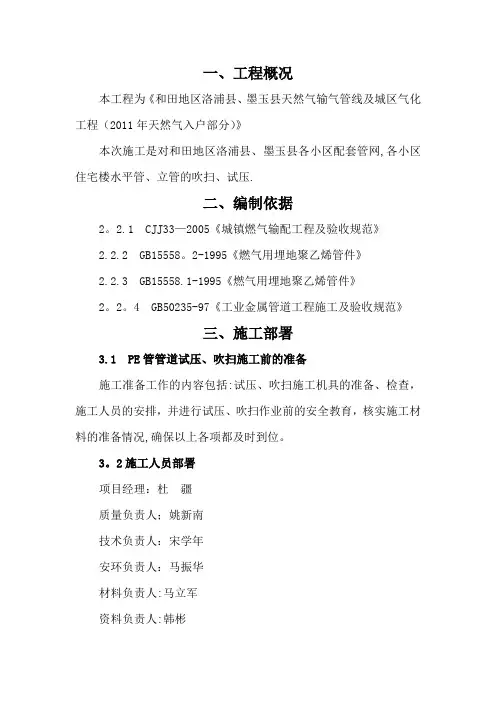

一、工程概况 本工程为《和田地区洛浦县、墨玉县天然气输气管线及城区气化工程（2011年天然气入户部分）》 本次施工是对和田地区洛浦县、墨玉县各小区配套管网，各小区住宅楼水平管、立管的吹扫、试压。 二、编制依据 2.2.1 CJJ33-2005《城镇燃气输配工程及验收规范》 2.2.2 GB15558.2-1995《燃气用埋地聚乙烯管件》 2.2.3 GB15558.1-1995《燃气用埋地聚乙烯管件》 2.2.4 GB50235-97《工业金属管道工程施工及验收规范》 三、施工部署 3.1 PE管管道试压、吹扫施工前的准备 施工准备工作的内容包括：试压、吹扫施工机具的准备、检查，施工人员的安排，并进行试压、吹扫作业前的安全教育，核实施工材料的准备情况，确保以上各项都及时到位。 3.2施工人员部署 项目经理：杜疆 质量负责人；姚新南 技术负责人：宋学年
