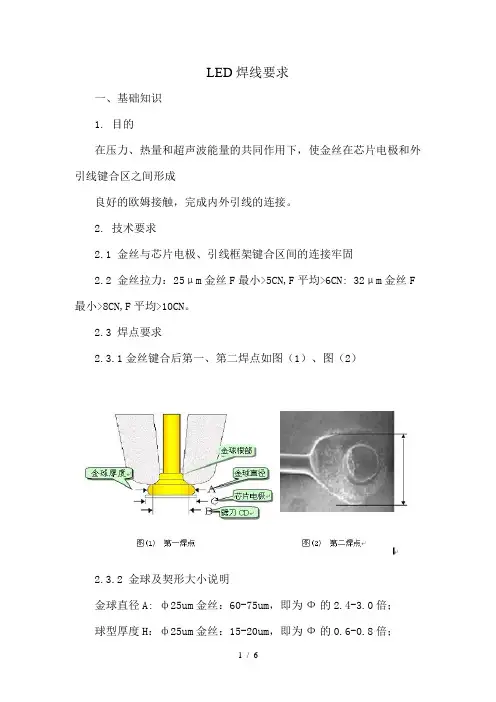

LED焊线要求一、基础知识1. 目的在压力、热量和超声波能量的共同作用下，使金丝在芯片电极和外引线键合区之间形成良好的欧姆接触，完成内外引线的连接。
2. 技术要求2.1 金丝与芯片电极、引线框架键合区间的连接牢固2.2 金丝拉力：25μm金丝F最小>5CN,F平均>6CN: 32μm金丝F 最小>8CN,F平均>10CN。
2.3 焊点要求2.3.1金丝键合后第一、第二焊点如图（1）、图（2）2.3.2 金球及契形大小说明金球直径A: ф25um金丝：60-75um，即为Ф的2.4-3.0倍；球型厚度H：ф25um金丝：15-20um，即为Ф的0.6-0.8倍；契形长度D: ф25um金丝：70-85um，即为Ф的2.8-3.4倍；2.3.3 金球根部不能有明显的损伤或变细的现象，契形处不能有明显的裂纹2.4 焊线要求2.4.1 各条金丝键合拱丝高度合适，无塌丝、倒丝，无多余焊丝2.5 金丝拉力2.5.1第一焊点金丝拉力以焊丝最高点测试，从焊丝的最高点垂直引线框架表面在显微镜观察下向上拉，测试拉力。
如图所示：键合拉力及断点位置要求：3.工艺条件由于不同机台的参数设置都不同，所以没有办法统一。
我在这里就简单的说一下主要要设置的地方：键合温度、第一第二焊点的焊接时间、焊接压力、焊接功率、拱丝高度、烧球电流、尾丝长度等等。
4．注意事项4．1 不得用手直接接触支架上的芯片以及键合区域。
4．2 操作人员需佩带防静电手环，穿防静电工作服，避免静电对芯片造成伤害。
4．3 材料在搬运中须小心轻放,避免静电产生及碰撞，需防倒丝、塌丝、断线及沾附杂物。
4．4 键合机台故障时，应及时将在键合的在制品退出加热板，避免材料在加热块上烘烤过久而造成银胶龟裂及支架变色。
二、键合设备先来张手动机台，很古老了先来张手动机台，很古老了ASM的立式机台ASM的立式机台KS的机台1488好古老的机台，下面这台已经快有20年的历史了最新的elite机台，确实不错，就是偶尔会出点莫名其妙的问题，不过重启一下就好了，估计是软件的问题。
led焊线机的工作原理
LED焊线机的工作原理是基于焊锡技术和自动化控制技术的应用。
首先，LED焊线机会将LED器件定位在焊接位置上，然后通过控制系统控制焊锡头在预定的时间和力度下对LED 器件进行焊接。
其中，焊锡头携带的焊锡丝会通过预设的温度控制系统，在适当的温度下熔化焊锡丝并涂覆在器件与焊点之间，实现器件的焊接连接。
LED焊线机的工作过程可以分为以下几个步骤：
1. 定位：通过传感器或机器视觉系统，LED焊线机能够准确地检测到焊接位置，将器件定位在焊点上。
2. 焊锡丝供给：LED焊线机会自动供给焊锡丝，焊锡丝会通过专门的输送系统将其送到焊锡头位置。
3. 温度控制：焊锡头上配备了加热器，通过控制系统调控其温度，以保持焊锡丝在熔融状态。
4. 焊接：焊锡头在熔融的焊锡丝下接触器件与焊点，通过适当的压力和时间，完成器件的焊接连接。
5. 检测与质量控制：焊接结束后，LED焊线机会进行焊点的质量检测，如焊点强度、焊点形状等，以确保焊接质量符合要求。
6. 输出与收集：焊接完成后，完成的LED器件会被自动送出焊线机，进入下一个工艺环节。
整个工作过程中，LED焊线机通过自动化控制系统，精确地控制焊接参数，提高了生产效率和产品质量，并减少了人工操作所带来的风险。
led灯珠焊线制造工艺
LED灯珠焊线制造工艺一般分为以下几个步骤：
1. 准备工作：准备LED灯珠、焊线、焊接工具和器材等。
2. 焊接前处理：将LED灯珠和焊线进行清洁处理，去除表面的污垢和氧化物。
3. 焊接准备：按照设计要求，将焊线进行切割和整理，确保长度和形状符合需求。
4. 焊接过程：使用焊接工具（如电烙铁）进行焊接，将焊线与LED灯珠的焊盘（或焊点）连接起来。
焊接时需要控制好温度、接触时间和焊接压力，保证焊接质量。
5. 焊接后处理：焊接完成后，进行焊接点的观察和检查，确保焊接质量良好。
6. 测试和包装：对焊接的LED灯珠进行电气测试，验证其亮度和功能，然后进行包装，准备出货。
需要注意的是，在LED灯珠焊线制造过程中，要控制好焊接温度和时间，避免对LED灯珠和焊线造成损害。
同时，还要选择合适的焊接工具和辅助材料，以确保焊接质量。
金丝球焊常见问题分析故障现象故障原因排除方法1．不动作1．电源线接触不良或没插好2．保险丝烧断或电源开关故障3．操作按键故障4．变压器故障5．内部接头松脱6．电脑受强干扰发生故障1．检查电源线2．检查保险丝、开关3．检查操作按键SS-5GL4．检查变压器5．检查接头6．复位或清零2．易缩1．二焊可焊性差；2．劈刀损坏；3．金丝太紧；4．垂直度变化。
