中级电工证实操

试卷编号：A深圳市职业技能鉴定汽车维修电工（中级）实操试卷姓名准考证号考试日期年月日试题一试题名称：测量晶体管的特性考核时间：25分钟配分比例：20%二、测量、计算与判断晶体管工作状态，完成下表：A 300μA >300μA41.2mA 41.5mA 41.5mA206 138 138注意事项：1．考核时限到，应即时停止操作，否则相应扣分。

2．未能完成作业者可按其完成工作量的比例评分，完全不懂操作者无分。

3、安全文明生产和操作事故列入评分表中的评分项目。

姓名准考证号考试日期年月日试题二试题名称：画出汽车发电机电子调节器基本电路图并搭接线路考核时间：20分钟配分比例：25%三、正确使用仪器仪表及工具，安全文明作业既是工作电源又是电子调节器的检测电源，R1、R2组成分压电路，当+B电压较高时，分压点电压升高，截止，磁场线圈电流消失，从而使+B电压下降，分压点电压也随之下降，VS截止，基极，使VT2导通，发电机重新开始工作，如此周而复始。

注意事项：1．考核时限到，应即时停止操作，否则相应扣分。

2．未能完成作业者可按其完成工作量的比例评分，完全不懂操作者无分。

3、安全文明生产和操作事故列入评分表中的评分项目。

姓名准考证号考试日期年月日试题三试题名称：检修硅整流发电机考核时间：20分钟配分比例：25%注意事项：1．考核时限到，应即时停止操作，否则相应扣分。

2．未能完成作业者可按其完成工作量的比例评分，完全不懂操作者无分。

3、安全文明生产和操作事故列入评分表中的评分项目。

姓名准考证号考试日期年月日试题四试题名称：电喷发动机怠速不稳电路故障的检测与排除考核时间：20分钟配分比例：30%注意事项：1．考核时限到，应即时停止操作，否则相应扣分。

2．未能完成作业者可按其完成工作量的比例评分，完全不懂操作者无分。

3、安全文明生产和操作事故列入评分表中的评分项目。

姓名准考证号考试日期年月日试题二试题名称：检修并装配点火分电器考核时间：20分钟配分比例：25%注意事项：1．考核时限到，应即时停止操作，否则相应扣分。

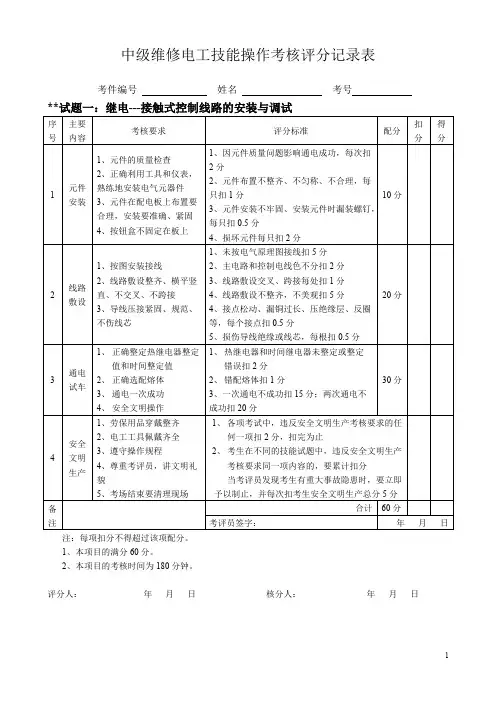

中级维修电工技能操作考核评分记录表考件编号姓名考号**试题一：继电---接触式控制线路的安装与调试序 主要 号 内容考核要求评分标准扣得 配分分分1、因元件质量问题影响通电成功，每次扣1、元件的质量检查2分2、正确利用工具和仪表，2、元件布置不整齐、不匀称、不合理，每元件 熟练地安装电气元器件1只扣 1 分10 分安装 3、元件在配电板上布置要3、元件安装不牢固、安装元件时漏装螺钉，合理，安装要准确、紧固每只扣 0.5 分4、按钮盒不固定在板上4、损坏元件每只扣 2 分1、未按电气原理图接线扣 5 分1、按图安装接线2、主电路和控制电线色不分扣 2 分2、线路敷设整齐、横平竖 3、线路敷设交叉、跨接每处扣 1 分线路2直、不交叉、不跨接4、线路敷设不整齐，不美观扣 5 分20 分敷设3、导线压接紧固、规范、 4、接点松动、漏铜过长、压绝缘层、反圈不伤线芯等，每个接点扣 0.5 分5、损伤导线绝缘或线芯，每根扣 0.5 分1、 正确整定热继电器整定 1、 热继电器和时间继电器未整定或整定值和时间整定值通电32、 正确选配熔体试车3、 通电一次成功错误扣 2 分 2、 错配熔体扣 1 分 3、一次通电不成功扣 15 分；两次通电不4、 安全文明操作成功扣 20 分30 分1、劳保用品穿戴整齐1、 各项考试中，违反安全文明生产考核要求的任2、电工工具佩戴齐全何一项扣 2 分，扣完为止安全3、遵守操作规程2、 考生在不同的技能试题中，违反安全文明生产4 文明4、尊重考评员，讲文明礼考核要求同一项内容的，要累计扣分生产貌当考评员发现考生有重大事故隐患时，要立即5、考场结束要清理现场予以制止，并每次扣考生安全文明生产总分 5 分备合计 60 分注考评员签字：年月日注：每项扣分不得超过该项配分。

1、本项目的满分 60 分。

2、本项目的考核时间为 180 分钟。

评分人：年月日核分人：年月日1中级维修电工试题二技能考核评分记录表考件编号姓名考号第二题：X62W 万能铣床故障检修序号 主要内容考核要求评分标准配分 扣分 得分调查 对每个故障现象进行1排除故障钱不进行调查研究，扣 2 分2研究 调查研究1.错标或标不出故障范围，每个故障在电气控制线路图上4故障点扣 2 分2分析故障可能的原因，分析2.不能标出最小的故障范围，每个故思路正确4障点扣 2 分1.实际排除故障中思路不清楚，每个6正确使用工具和仪表， 故障点扣 3 分故障3找出故障点并排除故 2.每少查出一处故障点扣 3 分6排除障3.每少排出一处故障点扣 5 分10排除故障方法不正确，每处扣 4 分81. 排除故障时，产生新的故障操作有误，要从此项4其他总分中扣分后不能自行修复，每个扣 10 分；已经修复，每个扣 5 分2. 损坏电动机扣 10 分备注考评员签字：合计年月日注：每项扣分不得超过该项配分。

电工中级等级实操考试题库一、安全用电与电工操作规程1. 电工在进行操作前应进行哪些安全检查？2. 描述电工在高压环境下的安全操作规程。

3. 电工在进行电气设备维修时应注意哪些安全事项？4. 简述电工在遇到紧急情况时的应急处理流程。

二、电气元件识别与测试1. 列举常见的低压电气元件，并简述其功能。

2. 如何使用万用表测试电阻、电压和电流？3. 描述使用钳形电流表测量电流的步骤。

4. 简述如何判断一个电容器是否损坏。

三、电路图识读与分析1. 解释电路图中常见的符号及其代表的元件。

2. 描述如何根据电路图进行电路故障分析。

3. 简述如何根据电路图进行电路连接。

4. 举例说明如何使用电路图进行电路设计。

四、电气线路安装与调试1. 描述电气线路的安装流程。

2. 简述电气线路安装中的接线规范。

3. 描述如何进行电气线路的调试。

4. 简述电气线路安装完成后的检查与测试。

五、电动机与变压器的维护与检修1. 简述三相异步电动机的工作原理。

2. 描述电动机的日常维护要点。

3. 简述电动机常见故障及其检修方法。

4. 描述变压器的工作原理及维护要点。

六、PLC编程与自动化控制1. 解释PLC的基本概念及其在工业自动化中的应用。

2. 简述PLC编程的基本步骤。

3. 描述如何使用PLC进行自动化控制电路的设计。

4. 举例说明PLC在实际工程中的应用案例。

七、电气故障诊断与处理1. 简述电气故障的常见类型及其原因。

2. 描述电气故障诊断的基本方法。

3. 简述电气故障处理的一般流程。

4. 举例说明如何使用专业工具进行电气故障诊断。

八、电工实操技能1. 描述如何进行电缆的剥线和接线操作。

2. 简述如何进行电气设备的拆装。

3. 描述如何进行电气设备的绝缘电阻测试。

4. 简述如何进行电气设备的接地测试。

九、电工工具与仪器使用1. 列举电工常用的工具和仪器，并简述其用途。

2. 描述如何正确使用螺丝刀、钳子等基本电工工具。

3. 简述如何使用电烙铁进行焊接操作。

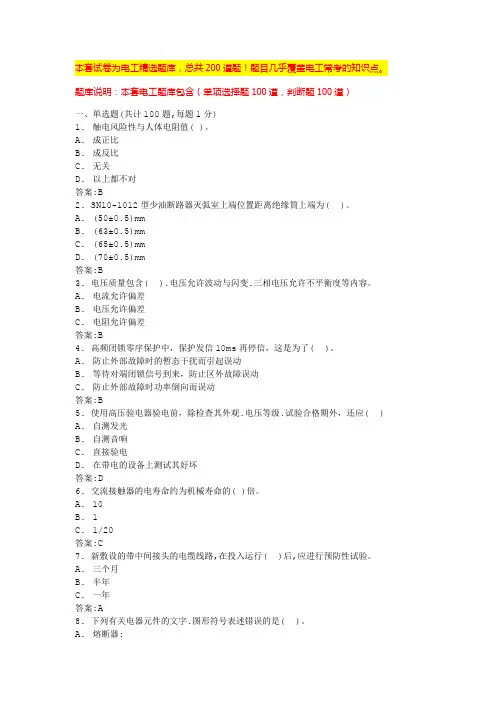

本套试卷为电工精选题库，总共200道题！题目几乎覆盖电工常考的知识点。

题库说明：本套电工题库包含（单项选择题100道，判断题100道）一、单选题(共计100题,每题1分)1.触电风险性与人体电阻值( )。

A.成正比B.成反比C.无关D.以上都不对答案:B2. SN10-1012型少油断路器灭弧室上端位置距离绝缘筒上端为( )。

A.(50±0.5)mmB.(63±0.5)mmC.(65±0.5)mmD.(70±0.5)mm答案:B3. 电压质量包含( ).电压允许波动与闪变.三相电压允许不平衡度等内容。

A.电流允许偏差B.电压允许偏差C.电阻允许偏差答案:B4. 高频闭锁零序保护中，保护发信10ms再停信，这是为了( )。

A.防止外部故障时的暂态干扰而引起误动B.等待对端闭锁信号到来，防止区外故障误动C.防止外部故障时功率倒向而误动答案:B5. 使用高压验电器验电前，除检查其外观.电压等级.试验合格期外，还应( )A.自测发光B.自测音响C.直接验电D.在带电的设备上测试其好坏答案:D6. 交流接触器的电寿命约为机械寿命的( )倍。

A.10B. 1C.1/20答案:C7. 新敷设的带中间接头的电缆线路,在投入运行( )后,应进行预防性试验。

A.三个月B.半年C.一年答案:A8. 下列有关电器元件的文字.图形符号表述错误的是( )。

A.熔断器:B.变压器C.电阻D.断路器答案:A9. 在三角形连接中，相电流与线电流的关系为( )。

A.相电流等于线电流B.相电流大于线电流C.线电流大于相电流D.相位差为90°答案:C10. 扩大交流电压表的量程采用( )的方法。

A.配用电流互感器B.配用电压互感器C.并联分流电阻D.串联分压电阻答案:B11. 导体的电阻越小，则其电导就( )。

A.不变B.越大C.越小D.不确定答案:B12. 操作票应根据值班调度员或( )下达的操作计划和操作综合令。

电工中级实操考试内容(一)
电工中级实操考试内容
考试内容概述
•考试对象：电工中级实操考试针对有一定电工工作经验的人员•考试时间：通常为一天，包括理论和实操两部分
•考试目的：评估考生在实际电工操作中的技能水平和安全意识理论知识考试部分
1.电工基础知识
–电压、电流、电阻的基本概念和计算
–电路的基本组成元件及其特点
–电工工具的分类和用途
2.电气安全
–电流对人体的危害和电锁操作
–基本的电气安全操作规程
–危险电源的识别与处理
3.电路图与图纸阅读
–掌握电路图的基本符号和表示方法
–能够理解和解读简单的电气图纸
–熟悉常见电气设备的安装和连接方式
实操考试部分
1.电工工具的使用
–包括常用电工工具的正确使用方法和注意事项
–熟练掌握拆装电器设备的常用工具和技巧
2.电器设备安装和维护
–实际操作中的电器设备安装、接线和调试
–掌握电器设备的基础维护方法和故障排除技巧
3.简单电路的搭建与调试
–根据给定的电路图，搭建电路并进行调试
–掌握基本的测量仪器的使用方法和读数判断
考试注意事项
•考生需具备扎实的电工理论知识和实际操作经验
•考试过程中需遵守安全操作规程，确保人身安全和设备不受损坏•着装整洁，佩戴必要的防护装备，如手套、护目镜等
•注意时间分配，理论和实操两部分都需要合理安排时间以上是电工中级实操考试内容的概述，希望对准备参加考试的人员有所帮助。

祝大家考试顺利！。

中级电工考试实操
中级电工考试实操主要包括以下几个方面：
1. 电工工具的使用：包括电钳、螺丝刀、扳手等，学员需要熟悉这些工具的正确使用方法，例如使用电钳剥线、扭紧螺丝等。

2. 电线接线：学员需要掌握电线的基本接线方法，如单相电源的连接、两组电线的连接、三相电源的连接等。

3. 安全操作：学员需要遵守电工操作的安全规范，如佩戴绝缘手套、使用绝缘工具、断电操作等。

4. 电气设备的安装调试：学员需要学会正确安装和调试各种电气设备，如断路器、接触器、照明设备等。

5. 网络布线和接线板的安装：学员需要了解网络布线的基本原理和方法，以及接线板的正确安装方式。

以上内容只是中级电工考试实操的一部分，具体的实操内容可能会根据考试标准和要求有所调整和变化。

学员需要通过学习和实践掌握相关技能，提高自己的实际操作能力。

中级维修电工实操试题试题：安装和调试通电延时带直流能耗制动的Y-△启动的控制电路一、考核要求：1.按图纸的要求进行正确熟练地安装；元件在配线板上布置要合理，安装要准确紧固，配线要求紧固、美观、导线要进行线槽。

正确使用工具和仪表。

2. 按钮盒不固定在板上，电源和电机配线、按钮接线要接到端子排上，进出线槽的导线要有端子标号，引出端要用别径压端子。

3．KT整定时间3 +-1 S4. 安全文明操作。

5. 满分40分，考试时间210分钟。

评分标准一.元件安装5分1．元件布置不整齐、不均称、不合理，每只扣1分。

2．元件安装不牢固、安装元件时漏装螺钉，每只扣1分。

3．损坏元件每只扣2分。

二.布线15分1．电机运行正常，如不按电气原理图接线，扣1分。

2．布线不进行线槽，不美观，主电路、控制电路每根扣0.5分。

3．接点松动、露铜过长、反圈、压绝缘层，标记线号不清楚、遗漏或误标，引出端无别径端子每处扣0.5分。

4．损伤导线绝缘或线芯，每根扣0.5分。

三.通电试验20分1．时间继电器及热继电器整定值错误各扣2分。

2．主、控电路配错熔体，每个扣1分。

3．一次试车不成功扣5分；二次试车不成功扣10分；三次试车不成功扣15分；乱线敷设，扣5分。

试题二一、试题：从CA6140车床、X62W万能铣床、M7120平面磨床、T68镗床智能化考核系统各30个故障点中通过电脑随机抽出3个故障点组成考题。

即每题3故障，每故障点为13分，有两次答题机会。

二、考核要求：在CA6140车床、X62W万能铣床、M7120平面磨床、T68镗床中任选一种，在其电气线路上，设隐蔽故障三处，其中主回路一处，控制回路二处。

考生抽签决定参加车床、铣床、磨床、镗床中的何种考核，用万用表等查找故障位置，在电脑上作答，电脑即刻评分。

考生要单独排除故障。

1．万用表等测量工具准备；2．开电脑、登录；3．开CA6140、X62W万能铣床、M7120平面磨床、T68镗床电气故障智能化考核设备；4．查故障、答题、交卷；5．正确使用工具和仪表。

职业技能鉴定操作技能考核试卷（七）
维修电工（中级工）
一、考核项目及内容：使用脚扣蹬木质电杆
(一)测量模块
1、考试要求
（1）按照规定确认工作内容及杆号，检查电杆、脚扣、安全帽、安全带，扣结安全带，蹬杆, 蹬杆到施工位置时，两脚扣交叉，下杆。

（2）必须穿戴劳动保护用品。

（3）必备的工具、用具应准备齐全。

（4）正确使用工具、用具。

（5）符合安全文明生产。

2、考试时限
（1）准备时间：10min。

（2）操作时间：60min。

从正式操作开始计时。

考试时，提前完成操作不加分，超过规定操作时间按规定标准评分。

(二)考试试题
1、使用脚扣蹬木质电杆
1)准备要求
(1)设备准备
(2)工具准备
2)操作考试的规定说明
（1）如操作违章，将停止考试。

（2）考试采用100分制，然后按鉴定比重折算。

（3）具体考试要求同鉴定点。

（4）考试时限同测量模块。

（5）配分与评分标准同测量模块。

二、配分与评分标准
维修电工实操考核表（初级工）
考生姓名：单位：得分：
考评组长：2014
考评员：A：B：C：12014安全监护：督导：2014
年月日。

电工中级工实操试题及答案一、选择题1. 电动机的主回路一般由以下哪些元件组成？A. 电流互感器、电压互感器B. 断路器、接触器C. 电容器、电阻器D. 变压器、变频器2. 以下哪种电流保护器在电动机过载时能够自动断开电路？A. 熔断器B. 隔离开关C. 接触器D. 断路器3. 颜色为绿、黄相间的电缆一般用于连接哪个设备？A. 地线B. 直流电源C. 三相电源D. 中性线4. 已知单相交流电压为220V，负载为10A，则负载功率为多少？A. 2.2WB. 22WC. 220WD. 2.2kW5. 如果要测量直流电路的电流大小，应该使用哪种仪器？A. 电流表B. 电压表C. 示波器D. 频谱分析仪二、填空题1. 电动机启动时，启动电流一般是额定电流的（）倍。

2. 三相电压为380V的电动机，线电压为（）V。

3. （）是用于保护电路中线路过载和短路的一种电器。

4. 最常用的直流电源形式是（）。

5. 三相电路中，如果L1-L2之间的电压为220V，那么L1-L3之间的电压为（）V。

6. 电工安全用具中用来保护眼睛的是（）。

7. 电流表的测量范围一般用（）表示。

三、简答题1. 请简述交流电和直流电的区别及特点。

2. 什么是电动机直接启动？它的优缺点是什么？3. 什么是短路故障？如何确定短路的位置？4. 请说明电动机传动方式中皮带传动和齿轮传动的优缺点。

5. 电焊机的工作原理是什么？6. 什么是低压电器？它的特点和应用领域是什么？7. 请解释什么是电气接地？在电工操作中，为什么要进行接地保护？四、实操题1. 请列举出电工实操中常见的手工工具及其用途。

2. 请拟定一份电工设备维护计划，包括维护项目、频率和责任人。

3. 请绘制一张三相电路的线路图，标明各个元件的连接方式和电压值。

4. 请描述电气事故的类型及预防措施。

答案部分：一、选择题1. B2. D3. A4. C5. A二、填空题1. 5-72. 2203. 断路器4. 电池5. 3806. 护目镜7. A~20A三、简答题（略，可根据实际知识填写）四、实操题1. 手工工具及用途：- 螺丝刀：拧紧松动的螺丝- 剥线钳：剥去电线的绝缘层- 钳子：夹持、固定物体- 锤子：敲击、砸击物体- 隔离胶带：绝缘、包扎电线- 测量工具：用于测量电流、电压、电阻等参数2. 电工设备维护计划（示例）：- 维护项目：清洁、紧固、润滑、测量、更换零部件等- 频率：每月一次、每季度一次、每年一次等- 责任人：指定负责人或班组进行维护工作3. 三相电路线路图（示例）：（绘制线路图）4. 电气事故的类型及预防措施：- 电击事故：加强电安全知识培训、合理使用电器设备、规范安装线路等- 短路事故：正确选择保护装置、进行定期检修和维护、严禁乱接线、做好接地保护- 漏电事故：定期进行绝缘电阻测试、加强设备的防护和维护工作、及时更换老化设备和接线盒以上为电工中级工实操试题及答案，希望对你有所帮助。

中级电工实操试题一、安装单相三极及三相四极插座二、安装白炽灯照明电路三、用数字式万用表测量交、直流电压四、用兆欧表测量三相异步电动机绝缘电阻五：T型连接单股导线一：安装单相三极及三相四极插座1、准备要求（1）设备准备（2）材料准备（2（1）操作程序说明：1）安装电路；2）清理现场；3）安全文明操作。

（2）考核规定说明：1）如操作违章或未按操作程序执行操作，将停止考核；2）考核采用百分制，考核项目得分按鉴定比重进行折算。

（3）考核方式说明：该项目为实际操作（结果型），考核过程按评分标准及操作过程进行评分。

（4）测量技能说明：本项目主要测量考生对安装单相三极及三相四极插座的熟练程度。

3、考核时限（1）准备时间：1min（不计入考核时间）。

（2）正式操作时间：10min。

（3）提前完成操作不加分，到时停止操作考核。

4、评分记录表附图单相三极及三相四极插座试题名称：安装单相三极及三相四极插座考核时间：10min序号考核内容评分要素配分评分标准检测结果扣分得分备注1 安装电路安装单相三极插座51相线位置接错扣6分零线位置接错扣6分地线位置接错扣6分相线颜色选错扣6分零线颜色选错扣6分地线颜色选错扣6分接点松动、露铜过长、压绝缘层每处扣1分（最多扣5分）损坏元件扣10分安装三相四级插座49相线位置接错扣6分零线位置接错扣6分相线颜色选错一处扣5分零线颜色选错扣6分接点松动、露铜过长、压绝缘层每处扣1分（最多扣6分）损坏元件扣10分2 清理现场清理现场未清理现场从总分中扣5分3 安全文明操作按国家或企业颁发有关安全规定执行操作每违反一项规定从总分中扣5分，严重违规取消考核4 考核时限在规定时间内完成到时停止操作考核合计100二：安装白炽灯照明电路（两只开关两地控制一盏灯）1、准备要求（1）设备准备（2）材料准备（3）工用具准备（1）操作程序说明：1）安装电路；2）通电试验；3）安全文明操作。

（2）考核规定说明：1）如操作违章或未按操作程序执行操作，将停止考核；2）考核采用百分制，考核项目得分按鉴定比重进行折算。
