竭诚为您提供优质文档/双击可除住宅设计规范要求候梯厅深度不宜大于轿厢深度篇一：担架电梯《住宅设计规范》gb50096-20xx，中的担架梯现在电梯轿厢一般在1.4米，井道深度2.2米，候梯厅深度1.8米就可以了。
而医梯的轿厢深度最小为2.4米，候梯厅又不能小于轿厢深度，又要加大不少。
差不多要增加1米多。
专门供住宅使用的小进深单架电梯.......各个电梯公司给的都不一样，我看了下日立电梯给过一个数据最小：井道进深2500，宽2300.轿厢进深2000，宽1200我追问一个问题：这个担架电梯到底是按普通住宅电梯考虑呢，还是按医梯考虑？规范为何不明确呢？如果按医梯考虑，根据《通则》表6.8.1，那候梯厅的深度就是1.5b了。
医用：1000kg的，洞口：2100x2800，轿厢外尺寸1150x24001600kg的，洞口：2400x3000，轿厢外尺寸1450x2600这种担架叫铲式担架，是急救车上的标准配置，可伸缩，最长到两米二，最短到一米六，就算缩到最短依然不能够在电梯中平放。
在实际接诊过程中，急救人员就曾遇到过病人家属提前雇搬家公司把病人抬下高层的真实事例。
根据现行住宅电梯标准：载重量为320公斤和400公斤的电梯，轿厢只允许运送人。
载重量为630公斤的电梯，轿厢允许运送童车和残疾人员乘坐的轮椅。
载重量为1000公斤的电梯，轿厢还能运送家具和手把可拆卸的担架。
而我们住宅小区的电梯基本都是载重1000公斤以下的电梯，担架是不能平放的。
如果碰到骨折或心血管急症病人，用不上担架或只能靠搀扶或背送下楼，很容易对病人造成二次伤害，并且延误了最佳救治时间。
对此，北京市政协委员沈小红认为，高层住宅应完善电梯配置，方便抬担架运送病人，并将此列入北京新建高层建筑的强制性规范。
铲式担架是由左右两片铝合金板组成。
有别于一般的担架，它可以分别将两块板插入到病人身体下面，扣合后抬起。
最大限度的减少在搬运过程中对病人造成的二次伤害。

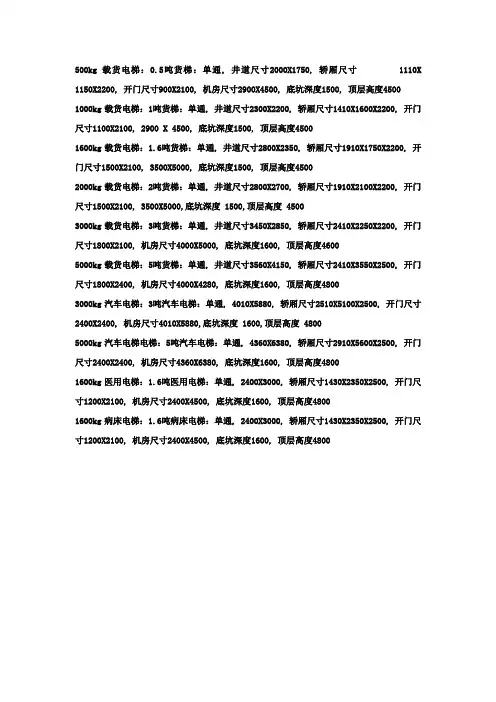

500kg载货电梯：0.5吨货梯：单通, 井道尺寸2000X1750, 轿厢尺寸 1110X 1150X2200, 开门尺寸900X2100, 机房尺寸2900X4500, 底坑深度1500, 顶层高度4500 1000kg载货电梯：1吨货梯：单通, 井道尺寸2300X2200, 轿厢尺寸1410X1600X2200, 开门尺寸1100X2100, 2900 X 4500, 底坑深度1500, 顶层高度45001600kg载货电梯：1.6吨货梯：单通, 井道尺寸2800X2350, 轿厢尺寸1910X1750X2200, 开门尺寸1500X2100, 3500X5000, 底坑深度1500, 顶层高度45002000kg载货电梯：2吨货梯：单通, 井道尺寸2800X2700, 轿厢尺寸1910X2100X2200, 开门尺寸1500X2100, 3500X5000,底坑深度 1500,顶层高度 45003000kg载货电梯：3吨货梯：单通, 井道尺寸3450X2850, 轿厢尺寸2410X2250X2200, 开门尺寸1800X2100, 机房尺寸4000X5000, 底坑深度1600, 顶层高度46005000kg载货电梯：5吨货梯：单通, 井道尺寸3560X4150, 轿厢尺寸2410X3550X2500, 开门尺寸1800X2400, 机房尺寸4000X4280, 底坑深度1600, 顶层高度48003000kg汽车电梯：3吨汽车电梯：单通, 4010X5880, 轿厢尺寸2510X5100X2500, 开门尺寸2400X2400, 机房尺寸4010X5880,底坑深度 1600,顶层高度 48005000kg汽车电梯电梯：5吨汽车电梯：单通, 4360X6380, 轿厢尺寸2910X5600X2500, 开门尺寸2400X2400, 机房尺寸4360X6380, 底坑深度1600, 顶层高度48001600kg医用电梯：1.6吨医用电梯：单通, 2400X3000, 轿厢尺寸1430X2350X2500, 开门尺寸1200X2100, 机房尺寸2400X4500, 底坑深度1600, 顶层高度48001600kg病床电梯：1.6吨病床电梯：单通, 2400X3000, 轿厢尺寸1430X2350X2500, 开门尺寸1200X2100, 机房尺寸2400X4500, 底坑深度1600, 顶层高度4800。
一、担架电梯相关规范收集担架电梯即可容纳担架的电梯。
GB50096-2011《住宅设计规范》由中国住房和城乡建设部和中国国家质量监督检验检疫总局联合发布并于2012年8月1日实施，其中6.4.2规定“十二层及十二层以上的住宅，每栋楼设置电梯不应少于两台，其中应设置一台可容纳担架的电梯”。
但对担架电梯的最小尺寸未做出明确规定，现收集整理一些网上资料,以供参考:1.《住宅设计规范》(GB50096-2011)规范组答复：1.1不能盲目选用医用电梯，医用电梯的设计针对的是病床，尺寸较大，需要配套较大的走道净空及转弯半径，往往是担架能进电梯但是进不了家门；1.2正在协调工程建设标准与产品标准的矛盾；1.3从改造担架和利用住宅电梯轿厢对角线入手，提出“容纳担架电梯”的设计参数；1.4支持各地采用论证会议，形成实施细则，选用1500 x 1600轿厢基本可行，目前是1000kg，今后800KG的就能满足要求。
2.天津地区执行的标准：2600 x 1800井道3.青岛规划局发的文件执行的标准：其中至少1台电梯保证手把可拆卸的担架平放进去(最小轿厢尺寸为1100 x 2100轿厢)。
4.温州地区设计和图审统一的标准：1400 x 1600轿厢5.宁波地区讨论稿: 住宅楼可容纳担架电梯的轿箱内净尺寸不应小于1600mm × 1500mm，轿箱门洞净宽不应小于900mm（当门洞不居中开设时，其净宽可适当缩小，但最小不得小于800，且应确保担架的出入）6.《上海市住宅设计标准》DGJ08-20-2007（2011年版）规定【5.2.2条】十二层及以上高层住宅每栋楼设置电梯不应少于两台，其中一台电梯的轿厢长边尺寸不应小于1.60m。
7.《住宅设计规范》(GB50096-2011)实施指南（林建平的文章）：1500 x 1600轿厢需要对担架做局部改造,如下图1所示:图18.国标担架电梯最小尺寸《电梯主参数及轿厢、井道、机房型式与尺寸第1部分：ⅠⅡⅢⅥ类电梯》GBT 7025.1-2008中关于担架电梯的标准（如图2所示）1）额定载重量为450kg的电梯只适用运载乘客；2）额定载重重量为630kg的电梯还允许运载一个有一个人陪伴的坐轮椅的人（但不允许为电动轮椅）。
强条规范实施！住建部：明确“担架电梯尺寸”，终于有说法了今天，再谈担架电梯！《住宅设计规范》2012年实施，其中6.4.2条十二层及十二层以上的住宅，每栋楼设置电梯不应少于两台，其中应设置一台可容纳担架的电梯。
国家规范虽然提出了担架电梯，但具体尺寸是多少始终没有出台。
后来，各地出台了各式各样的电梯担架标准，市场上可以说是乱象一片。
请看：天津：2600*1800（井道）青岛：1100*2100（轿厢）温州：1600*1400（轿厢）上海：1600*1500（轿厢）河北：进深不小于1800（轿厢）（同是担架电梯，咋还搞出这么多规格！......）乱了十年，等了十年终于明确了担架电梯尺寸而且为规范强条2021年9月8日，中华人民共和国住房和城乡建设部办公厅发布了国家标准《建筑与市政工程无障碍通用规范》GB 55019-2021，自2022年4月1日起实施。
本规范为强制性工程建设规范，全部条文必须严格执行。
规范第2.6.2条中明确指明了担架电梯的尺寸：这是根据近些年实际情况，参考国内、外标准中的相关要求，在现行标准条文基础上进行的调整。
这次国家规范明确了担架电梯的尺寸：宽轿厢：1.5m（深）*1.6m（宽）深轿厢：2.1m（深）*1.1m（宽）跟着图图规范，我们再来思考几个问题1、1.5m（深）*1.6m（宽）尺寸为什么可行？对于深轿厢的尺寸：2.1m（深）*1.1m（宽）进出担架肯定是没有问题的，那么宽轿厢1.5m（深）*1.6m（宽）是否可行呢？结合实际救护担架进行测试，利用住宅电梯轿厢对角线入手，得出的“容纳担架电梯”的设计参数：轿厢1.5m（深）*1.6m（宽），担架完全可以进出电梯！铲式担架示意图利用电梯对角线放置铲式担架示意图在此有一个疑问是：规范特别指出了1.5m为深，1.6m为宽，那么如果将深和宽的尺寸对调是否可行呢，目前规范没有指出，作为设计师我们最好还是慎重，按规范具体规定的来执行与设计。
《住宅设计规范》GB50096-2011，中的担架梯现在电梯轿厢一般在1.4米，井道深度2.2米，候梯厅深度1.8米就可以了。
而医梯的轿厢深度最小为2.4米，候梯厅又不能小于轿厢深度，又要加大不少。
差不多要增加1米多。
专门供住宅使用的小进深单架电梯.......各个电梯公司给的都不一样，我看了下日立电梯给过一个数据最小：井道进深2500，宽2300.轿厢进深2000，宽1200我追问一个问题：这个担架电梯到底是按普通住宅电梯考虑呢，还是按医梯考虑？规范为何不明确呢？如果按医梯考虑，根据《通则》表6.8.1，那候梯厅的深度就是1.5B 了。
医用：1000kg的，洞口：2100x2800，轿厢外尺寸1150x2400 1600kg的，洞口：2400x3000，轿厢外尺寸1450x2600这种担架叫铲式担架，是急救车上的标准配置，可伸缩，最长到两米二，最短到一米六，就算缩到最短依然不能够在电梯中平放。
在实际接诊过程中，急救人员就曾遇到过病人家属提前雇搬家公司把病人抬下高层的真实事例。
根据现行住宅电梯标准：载重量为320公斤和400公斤的电梯，轿厢只允许运送人。
载重量为630公斤的电梯，轿厢允许运送童车和残疾人员乘坐的轮椅。
载重量为1000公斤的电梯，轿厢还能运送家具和手把可拆卸的担架。
而我们住宅小区的电梯基本都是载重1000公斤以下的电梯，担架是不能平放的。
如果碰到骨折或心血管急症病人，用不上担架或只能靠搀扶或背送下楼，很容易对病人造成二次伤害，并且延误了最佳救治时间。
对此，北京市政协委员沈小红认为，高层住宅应完善电梯配置，方便抬担架运送病人，并将此列入北京新建高层建筑的强制性规范。
铲式担架是由左右两片铝合金板组成。
有别于一般的担架，它可以分别将两块板插入到病人身体下面，扣合后抬起。
最大限度的减少在搬运过程中对病人造成的二次伤害。
担架有4档拉伸设计，并且分别在4个点位有卡槽起固定作用。
有效作用长度分别有197.5 cm，185.5 cm，173.5 cm，161.5 cm。
住宅担架电梯的井道尺寸
摘要：
一、住宅担架电梯的井道尺寸简介
1.住宅担架电梯的定义和作用
2.井道尺寸的重要性
二、住宅担架电梯井道尺寸的标准规定
1.国家标准
2.不同类型电梯的井道尺寸要求
三、住宅担架电梯井道尺寸的测量方法
1.测量工具
2.测量步骤
四、住宅担架电梯井道尺寸的注意事项
1.建筑结构的影响
2.电梯安装和使用过程中的维护
正文：
住宅担架电梯的井道尺寸是指电梯在建筑物内部垂直运行的空间大小，其尺寸对于电梯的运行安全和舒适性至关重要。
国家标准对于住宅担架电梯的井道尺寸有明确的规定，各类电梯的井道尺寸要求也有所不同。
在测量住宅担架电梯井道尺寸时，需要使用专业的测量工具，如卷尺、测距仪等。
测量步骤主要包括：首先，测量电梯井道的深度；其次，测量电梯井道的宽度；最后，测量电梯井道的高度。
需要注意的是，测量过程中要确保准
确无误，以免影响电梯的安装和使用。
在确定住宅担架电梯井道尺寸时，还需要注意建筑结构的影响。
例如，建筑物的墙体厚度、梁高等因素都会影响电梯井道的实际尺寸。
因此，在设计和施工电梯井道时，应充分考虑建筑物的结构特点，确保电梯井道尺寸符合标准要求。
在电梯安装和使用过程中，对于井道尺寸的维护也非常重要。
若发现井道尺寸发生变化，应及时调整电梯，以保证电梯的正常运行。
同时，还要定期对电梯井道进行清洁和维护，确保井道尺寸的稳定。
总之，住宅担架电梯的井道尺寸对于电梯的安全运行至关重要。

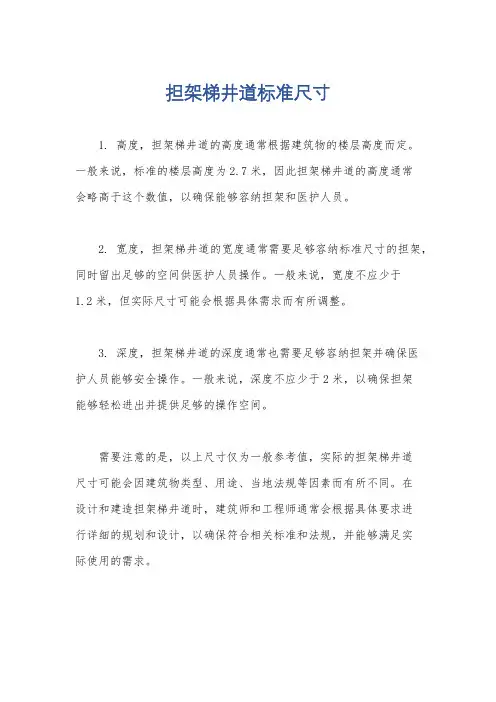

担架梯井道标准尺寸
1. 高度，担架梯井道的高度通常根据建筑物的楼层高度而定。
一般来说，标准的楼层高度为2.7米，因此担架梯井道的高度通常
会略高于这个数值，以确保能够容纳担架和医护人员。
2. 宽度，担架梯井道的宽度通常需要足够容纳标准尺寸的担架，同时留出足够的空间供医护人员操作。
一般来说，宽度不应少于
1.2米，但实际尺寸可能会根据具体需求而有所调整。
3. 深度，担架梯井道的深度通常也需要足够容纳担架并确保医
护人员能够安全操作。
一般来说，深度不应少于2米，以确保担架
能够轻松进出并提供足够的操作空间。
需要注意的是，以上尺寸仅为一般参考值，实际的担架梯井道
尺寸可能会因建筑物类型、用途、当地法规等因素而有所不同。
在
设计和建造担架梯井道时，建筑师和工程师通常会根据具体要求进
行详细的规划和设计，以确保符合相关标准和法规，并能够满足实
际使用的需求。

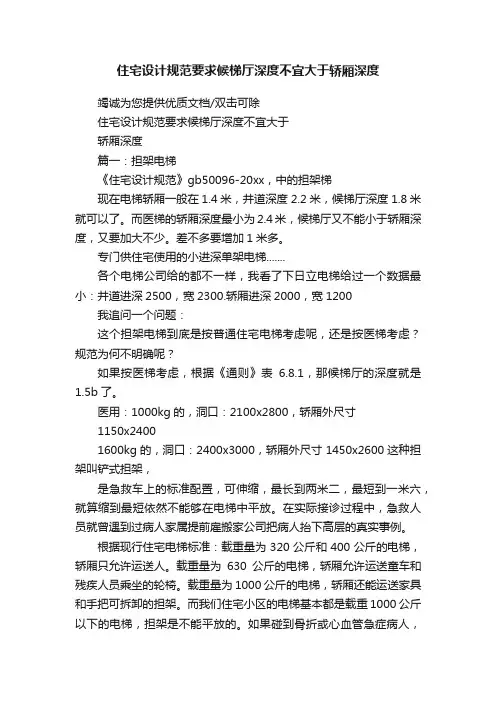

住宅设计规范要求候梯厅深度不宜大于轿厢深度竭诚为您提供优质文档/双击可除住宅设计规范要求候梯厅深度不宜大于轿厢深度篇一：担架电梯《住宅设计规范》gb50096-20xx，中的担架梯现在电梯轿厢一般在1.4米，井道深度2.2米，候梯厅深度1.8米就可以了。
而医梯的轿厢深度最小为2.4米，候梯厅又不能小于轿厢深度，又要加大不少。
差不多要增加1米多。
专门供住宅使用的小进深单架电梯.......各个电梯公司给的都不一样，我看了下日立电梯给过一个数据最小：井道进深2500，宽2300.轿厢进深2000，宽1200我追问一个问题：这个担架电梯到底是按普通住宅电梯考虑呢，还是按医梯考虑？规范为何不明确呢？如果按医梯考虑，根据《通则》表6.8.1，那候梯厅的深度就是1.5b了。
医用：1000kg的，洞口：2100x2800，轿厢外尺寸1150x24001600kg的，洞口：2400x3000，轿厢外尺寸1450x2600这种担架叫铲式担架，是急救车上的标准配置，可伸缩，最长到两米二，最短到一米六，就算缩到最短依然不能够在电梯中平放。
在实际接诊过程中，急救人员就曾遇到过病人家属提前雇搬家公司把病人抬下高层的真实事例。
根据现行住宅电梯标准：载重量为320公斤和400公斤的电梯，轿厢只允许运送人。
载重量为630公斤的电梯，轿厢允许运送童车和残疾人员乘坐的轮椅。
载重量为1000公斤的电梯，轿厢还能运送家具和手把可拆卸的担架。
而我们住宅小区的电梯基本都是载重1000公斤以下的电梯，担架是不能平放的。
如果碰到骨折或心血管急症病人，用不上担架或只能靠搀扶或背送下楼，很容易对病人造成二次伤害，并且延误了最佳救治时间。
对此，北京市政协委员沈小红认为，高层住宅应完善电梯配置，方便抬担架运送病人，并将此列入北京新建高层建筑的强制性规范。
铲式担架是由左右两片铝合金板组成。
有别于一般的担架，它可以分别将两块板插入到病人身体下面，扣合后抬起。

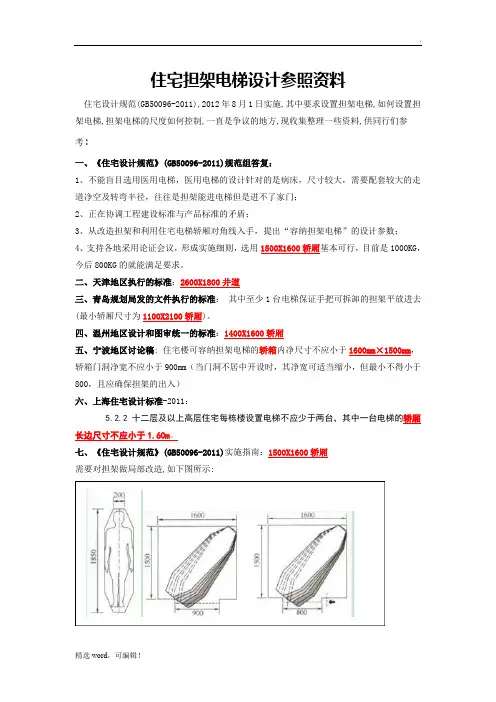

住宅担架电梯设计参照资料住宅设计规范(GB50096-2011),2012年8月1日实施,其中要求设置担架电梯,如何设置担架电梯,担架电梯的尺度如何控制,一直是争议的地方,现收集整理一些资料,供同行们参考:一、《住宅设计规范》(GB50096-2011)规范组答复：1、不能盲目选用医用电梯，医用电梯的设计针对的是病床，尺寸较大，需要配套较大的走道净空及转弯半径，往往是担架能进电梯但是进不了家门；2、正在协调工程建设标准与产品标准的矛盾；3、从改造担架和利用住宅电梯轿厢对角线入手，提出“容纳担架电梯”的设计参数；4、支持各地采用论证会议，形成实施细则，选用1500X1600轿厢基本可行，目前是1000KG，今后800KG的就能满足要求。
二、天津地区执行的标准：2600X1800井道三、青岛规划局发的文件执行的标准：其中至少1台电梯保证手把可拆卸的担架平放进去(最小轿厢尺寸为1100X2100轿厢)。
四、温州地区设计和图审统一的标准：1400X1600轿厢五、宁波地区讨论稿: 住宅楼可容纳担架电梯的轿箱内净尺寸不应小于1600mm×1500mm，轿箱门洞净宽不应小于900mm（当门洞不居中开设时，其净宽可适当缩小，但最小不得小于800，且应确保担架的出入）六、上海住宅设计标准-2011：5.2.2 十二层及以上高层住宅每栋楼设置电梯不应少于两台，其中一台电梯的轿厢长边尺寸不应小于1.60m。
七、《住宅设计规范》(GB50096-2011)实施指南：1500X1600轿厢需要对担架做局部改造,如下图所示:八、国标担架电梯最小尺寸(2600*1600)《电梯主参数及轿厢、井道、机房型式与尺寸第1部分：ⅠⅡⅢⅥ类电梯》GBT 7025.1-2008中关于担架电梯的标准：（详图5）第4.2.1.1 特别的，住宅电梯在表3中列出a）额定载重量为450kg的电梯只适用运载乘客；b）额定载重重量为630kg的电梯还允许运载一个有一个人陪伴的坐轮椅的人（但不允许为电动轮椅）。
住宅担架电梯的井道尺寸摘要：1.引言2.住宅担架电梯的井道尺寸规定3.井道尺寸对担架电梯选择的影响4.不同厂家的担架电梯井道尺寸差异5.结论正文：1.引言在现代城市中，住宅建筑越来越高，电梯成为了人们日常出行的必备设施。
其中，担架电梯作为一种特殊的电梯类型，其井道尺寸对于住宅设计的影响尤为重要。
本文将探讨住宅担架电梯的井道尺寸问题，以期为相关领域的研究提供参考。
2.住宅担架电梯的井道尺寸规定在我国，住宅担架电梯的井道尺寸主要受到国家和地方政策的规定。
一般来说，井道尺寸应满足担架电梯的轿厢尺寸和通行需求。
根据相关规定，住宅担架电梯的井道尺寸应满足以下条件：- 轿厢尺寸：根据电梯的载重能力，轿厢尺寸会有所不同。
例如，630kg （8 人）轿厢尺寸为1100x1400，800kg（10 人）轿厢尺寸为1350x1400。
- 井道宽度：通常情况下，井道宽度应大于或等于轿厢宽度，以保证担架的顺利通行。
- 井道深度：井道深度是指电梯从底层到顶层的高度。
根据电梯的载重能力和乘客数量，井道深度会有所不同。
3.井道尺寸对担架电梯选择的影响井道尺寸是选择住宅担架电梯的关键因素之一。
合适的井道尺寸可以确保电梯的正常运行和乘客的安全。
同时，井道尺寸还会影响到电梯的成本、建筑空间的利用率以及乘客的舒适度。
因此，在确定住宅担架电梯的井道尺寸时，需要综合考虑各方面因素。
4.不同厂家的担架电梯井道尺寸差异由于不同厂家的担架电梯在设计、制造和技术方面存在差异，因此它们对井道尺寸的要求也会有所不同。
在实际应用中，应根据所选电梯的具体参数来确定合适的井道尺寸。
5.结论总之，住宅担架电梯的井道尺寸是一个涉及多方面因素的问题。
在确定井道尺寸时，需要综合考虑电梯的载重能力、乘客数量、井道宽度、井道深度以及厂家的技术要求等因素。
困扰了我们多年！担架电梯尺寸终于明确了！以上为广告，以下为文章正文，两者无关：2019年2月15日中华人民共和国住房和城乡建设部办公厅发布了《《住宅项目规范（征求意见稿）》》里面对电梯的规定如下：7.5.1 新建住宅建筑电梯设置应符合下列规定：1 四层及四层以上住宅建筑，或住户入口层楼面距室外设计地面的高度超过9m的新建住宅建筑应设电梯，且应在设有户门和公共走廊的每层设站。
每个设置电梯的居住单元应至少设有1台可容纳担架的电梯，且电梯轿厢尺寸不应小于为1.50m×1.60m，轿厢门净宽不应小于0.90m；2 十二层及十二层以上的住宅建筑，每个居住单元设置电梯不应少于2台，其中设置可容纳担架的电梯不应少于1台；3 新建住宅建筑电梯的载重量不应小于800kg。
7.5.2 既有住宅建筑加装电梯的载重量不应小于300kg，轿厢门净宽度不应小于0.80m。
7.5.3 电梯井应独立设置，并不应敷设与电梯无关的电缆、电线等。
电梯井井壁上除开设电梯门洞和通气孔洞外，不应开设其他洞口。
这次终结了担架电梯的尺寸长期以来没有一个全国统一的说法，给出了担架梯轿厢尺寸不应小于为1.50m×1.60m，轿厢门净宽不应小于0.90m。
在此之前各地城市的标准不一，比如：1.天津地区执行的标准：1100*2100轿厢尺寸2.青岛规划局发的文件执行的标准：其中至少1台电梯保证手把可拆卸的担架平放进去(最小轿厢尺寸为1100 x 2100轿厢)。
3.温州地区设计和图审统一的标准：1400 x 1600轿厢4.宁波地区讨论稿: 住宅楼可容纳担架电梯的轿箱内净尺寸不应小于1600mm × 1500mm，轿箱门洞净宽不应小于900mm（当门洞不居中开设时，其净宽可适当缩小，但最小不得小于800，且应确保担架的出入）5.《上海市住宅设计标准》DGJ08-20-2007（2011年版）规定【5.2.2条】十二层及以上高层住宅每栋楼设置电梯不应少于两台，其中一台电梯的轿厢长边尺寸不应小于1.60m。
住宅担架电梯的井道尺寸
（原创实用版）
目录
1.住宅担架电梯的井道尺寸与吨位和厂家有关
2.不同吨位和厂家的电梯井道尺寸有所差别
3.井道尺寸的合理设计可以满足住宅设计新规范并节约成本
正文
住宅担架电梯的井道尺寸是电梯安装过程中需要考虑的重要因素。
井道尺寸与电梯的吨位和厂家有关，不同吨位和厂家的电梯井道尺寸有所差别。
首先，电梯的吨位会影响井道尺寸。
例如，630kg 的客梯轿厢尺寸为1100x1400，有机房电梯的井道尺寸为 1700x2100；而 800kg 的客梯轿厢尺寸为 1900x2150，有机房电梯的井道尺寸为 1900x2100。
可见，吨位越大，电梯井道尺寸也需要相应增大。
其次，不同厂家的电梯在设计时选用的对重和层门系统不同，这也会导致电梯井道尺寸的差别。
因此，在选购电梯时，需要根据具体情况选择合适的厂家和型号。
合理的井道尺寸设计不仅可以满足我国住宅设计新规范的要求，还可以为开发商和用户节约公摊面积，大大降低成本。
因此，在设计住宅担架电梯时，需要综合考虑吨位、厂家等因素，选择合适的井道尺寸。
总之，住宅担架电梯的井道尺寸是一个重要因素，需要根据电梯的吨位和厂家进行选择。
第1页共1页。
住宅担架电梯设计参照资料住宅设计规范(GB50096—2011）,2012年8月1日实施，其中要求设置担架电梯，如何设置担架电梯,担架电梯的尺度如何控制,一直是争议的地方,现收集整理一些资料，供同行们参考:一、《住宅设计规范》(GB50096—2011)规范组答复：1、不能盲目选用医用电梯，医用电梯的设计针对的是病床，尺寸较大，需要配套较大的走道净空及转弯半径，往往是担架能进电梯但是进不了家门；2、正在协调工程建设标准与产品标准的矛盾;3、从改造担架和利用住宅电梯轿厢对角线入手,提出“容纳担架电梯”的设计参数;4、支持各地采用论证会议，形成实施细则,选用1500 x 1600轿厢基本可行，目前是1000KG，今后800KG的就能满足要求.二、天津地区执行的标准：2600 x 1800井道三、青岛规划局发的文件执行的标准:其中至少1台电梯保证手把可拆卸的担架平放进去（最小轿厢尺寸为1100 x 2100轿厢)。
四、温州地区设计和图审统一的标准：1400 x 1600轿厢五、宁波地区讨论稿：住宅楼可容纳担架电梯的轿箱内净尺寸不应小于1600mm × 1500mm，轿箱门洞净宽不应小于900mm（当门洞不居中开设时,其净宽可适当缩小，但最小不得小于800，且应确保担架的出入)六、上海住宅设计标准-2011：5.2.2 十二层及以上高层住宅每栋楼设置电梯不应少于两台，其中一台电梯的轿厢长边尺寸不应小于1.60m.七、《住宅设计规范》(GB50096-2011)实施指南（林建平的文章）：1500 x 1600轿厢。
八、国标担架电梯最小尺寸(2600 x 1600）《电梯主参数及轿厢、井道、机房型式与尺寸第1部分：Ⅰ ⅡⅢ Ⅵ类电梯》GBT 7025.1-2008中关于担架电梯的标准：第4。
2.1。
1 特别的，住宅电梯在表3中列出a）额定载重量为450kg的电梯只适用运载乘客;b）额定载重重量为630kg的电梯还允许运载一个有一个人陪伴的坐轮椅的人（但不允许为电动轮椅）。
住宅担架电梯设计规范(总1页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--住宅担架电梯设计参照资料住宅设计规范(GB50096-2011),2012年8月1日实施,其中要求设置担架电梯,如何设置担架电梯,担架电梯的尺度如何控制,一直是争议的地方,现收集整理一些资料,供同行们参考:一、《住宅设计规范》(GB50096-2011)规范组答复：1、不能盲目选用医用电梯，医用电梯的设计针对的是病床，尺寸较大，需要配套较大的走道净空及转弯半径，往往是担架能进电梯但是进不了家门；2、正在协调工程建设标准与产品标准的矛盾；3、从改造担架和利用住宅电梯轿厢对角线入手，提出“容纳担架电梯”的设计参数；4、支持各地采用论证会议，形成实施细则，选用1500 x 1600轿厢基本可行，目前是1000KG，今后800KG的就能满足要求。
二、天津地区执行的标准：2600 x 1800井道三、青岛规划局发的文件执行的标准：其中至少1台电梯保证手把可拆卸的担架平放进去(最小轿厢尺寸为1100 x 2100轿厢)。
四、温州地区设计和图审统一的标准：1400 x 1600轿厢五、宁波地区讨论稿: 住宅楼可容纳担架电梯的轿箱内净尺寸不应小于1600mm × 1500mm，轿箱门洞净宽不应小于900mm（当门洞不居中开设时，其净宽可适当缩小，但最小不得小于800，且应确保担架的出入）六、上海住宅设计标准-2011：十二层及以上高层住宅每栋楼设置电梯不应少于两台，其中一台电梯的轿厢长边尺寸不应小于。
七、《住宅设计规范》(GB50096-2011)实施指南（林建平的文章）：1500 x 1600轿厢。
八、国标担架电梯最小尺寸(2600 x 1600)《电梯主参数及轿厢、井道、机房型式与尺寸第1部分：ⅠⅡⅢⅥ类电梯》GBT 中关于担架电梯的标准：第特别的，住宅电梯在表3中列出a）额定载重量为450kg的电梯只适用运载乘客；b）额定载重重量为630kg的电梯还允许运载一个有一个人陪伴的坐轮椅的人（但不允许为电动轮椅）。
担架电梯井道尺寸担架电梯井道尺寸，中国高层住宅隐患多，特别是煤气，一旦发生火宅高层住户很难逃生。
如果消防电梯能和可容纳担架电梯做成一台电梯，防患于未然是最好不过的，所以对于担架电梯井道尺寸需要我们进一步的了解，确保发生灾难时逃生的通道畅通！下面向你介绍一下！目前住宅使用的多为轿厢尺寸1.4米1.1米（宽深）定额载重0.63吨的电梯，轿厢放进担架比较困难。
产品的尺寸调整成为必然。
不论是将电梯轿厢加深还是加宽，对电梯生产商来说，并没有复杂的技术需要攻破。
但深轿厢的电梯效率低，人们进出不便；宽轿厢需要提高吨位，随之电梯井道和电梯廊的面积都将增加，开发商的成本会相对提高，住户的公摊面积也会增大，这都不是合理的解决办法。
电梯生产商应该结合中国人多楼高的现实状况，生产出适合中国住宅特色的产品。
近期，中国建筑设计研究院已经和电梯厂家及担架生产厂家组成了研究小组，希望共同探讨研究出一种新的电梯产品，尽可能减少电梯井道的面积浪费，最终保证电梯既经济环保又能容纳担架，相关细化标准将很快出台。
一、担架尺寸是多少与住宅电梯井道的关系？多功能带医用担架常规轿厢主要有以下特点：1.移动折叠式医用担架车。
展开长度可达到1870mm，基本满足一般人群的要求。
2.适用载重量为800kg~1000kg住宅楼乘客电梯的常规标准尺寸的井道。
载重800kg，井道尺寸不小于净宽1900mm净深2000mm；载重1000kg，井道尺寸不小于净宽2150mm净深2000mm. 1500X1600电梯轿厢尺寸，根据这个查国标02J404-1《电梯、自动扶梯、人行道》我们现在的担架电梯2500*2400的轴线尺寸。
二、担架电梯井道尺寸1、不能盲目选用医用电梯医用电梯的设计针对的是病床尺寸较大需要配套较大的走道净空及转弯半径往往是担架能进电梯但是进不了家门。
2、正在协调工程建设标准与产品标准的矛盾。
3、从改造担架和利用住宅电梯轿厢对角线入手提出容纳担架电梯的设计参数。
本文极具参考价值，如若有用请打赏支持我们！不胜感激！
【专业知识】担架电梯井道的尺寸
【学员问题】担架电梯井道尺寸？
【解答】担架电梯井道尺寸，中国高层住宅隐患多，特别是煤气，一旦发生火宅高
层住户很难逃生。
如果消防电梯能和可容纳担架电梯做成一台电梯，防患于未然是
最好不过的，所以对于担架电梯井道尺寸需要我们进一步的了解，确保发生灾难时
逃生的通道畅通！下面向你介绍一下！
目前住宅使用的多为轿厢尺寸 1.4米乘以1.1米（宽乘以深）定额载重0.63吨的电梯，轿厢放进担架比较困难。
产品的尺寸调整成为必然。
不论是将电梯轿厢加深还
是加宽，对电梯生产商来说，并没有复杂的技术需要攻破。
但深轿厢的电梯效率低，人们进出不便；宽轿厢需要提高吨位，随之电梯井道和电
梯廊的面积都将增加，开发商的成本会相对提高，住户的公摊面积也会增大，这都
不是合理的解决办法。
电梯生产商应该结合中国人多楼高的现实状况，生产出适合
中国住宅特色的产品。
近期，中国建筑设计研究院已经和电梯厂家及担架生产厂家组成了研究小组，希望
共同探讨研究出一种新的电梯产品，尽可能减少电梯井道的面积浪费，最终保证电
梯既经济环保又能容纳担架，相关细化标准将很快出台。
一、担架尺寸是多少与住宅电梯井道的关系？
多功能带医用担架常规轿厢主要有以下特点：
1.移动折叠式医用担架车。
展开长度可达到1870mm，基本满足一般人群的要求。
