担架电梯的定义和设计注意点

能够住进小高层，站在高高的地方看到世界的风景，这是一件很惬意的事情。

一般的小高层楼房都会配有电梯，这种电梯的设计要考虑到很多因素的影响。

经常看电视报道由于小高层的楼梯太窄，担架根本进不去，人的生命就这样流逝了。

担架电梯尺寸就是小高层楼梯的尺寸。

只有符合担架的电梯尺寸，才会给人们带来安全与方便。

住宅担架电梯尺寸是设计楼梯时的重要因素。

那就一起来看看担架电梯尺寸应该如何去设计吧。

担架电梯尺寸相关的国家规定为了防止那些不必要麻烦事情发生，国家在2012年起就颁布了最新有关于担架电梯尺寸的要求，也就是国家住宅设计规范要求。

在这些新颁布的规定中，对于住宅担架电梯尺寸有着明确的规定。

开发商们绝对不能投机取巧，国家规定凡是小高层数在十二层以上的住宅，每一个单元的楼梯数要在两台以上，而且其中有一个电梯的尺寸必须可以装下担架，以便一些危险事情发生。

担架电梯尺寸之标准尺寸担架电梯尺寸到底是多少呢?？通常一般的小高层楼梯的长度在一米半，而宽度在1.4米，这个尺寸是完全不能放下担架，就算是再普通不过的担架长宽也要两米长，所以说在遇到一些危险事故时，电梯对于医护人员是没有任何作用。

所以说住宅担架电梯尺寸中长度一定要大于两米。

在紧急时刻，电梯就可以起到决定性的作用。

为人们的生命健康带来帮助。

担架电梯尺寸之面临的问题有了担架电梯固然是好，但是也存在着另外一个问题，由于这种担架电梯尺寸占用的面积比较大，从而每一个楼层居民平摊的面积就比较多，无形中就把居民的房屋面积减少了。

很少会有市民故意把自己房子的面积公摊出来做担架电梯。

正是由于市民的思想难做，很多的开发商设计出来的电梯尺寸都不足两米。

希望所有的朋友看到这篇文章以后，对于担架电梯尺寸有一个新的了解，正确的去认识担架电梯，它可以危险时刻最重要的救助工具，只要人们的心境高了，就不会太在意公摊面积，让担架电梯出现在你的小高层里面，不管平时有没有用，但是关键时刻，它的作用不容忽视的。

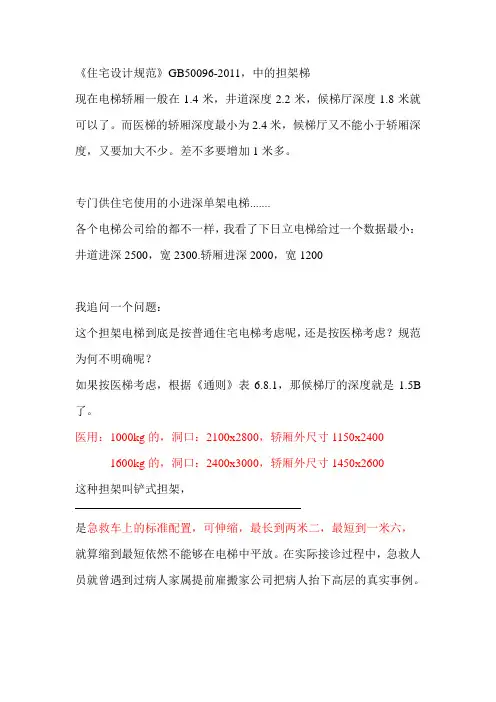

《住宅设计规范》GB50096-2011，中的担架梯现在电梯轿厢一般在1.4米，井道深度2.2米，候梯厅深度1.8米就可以了。

而医梯的轿厢深度最小为2.4米，候梯厅又不能小于轿厢深度，又要加大不少。

差不多要增加1米多。

专门供住宅使用的小进深单架电梯.......各个电梯公司给的都不一样，我看了下日立电梯给过一个数据最小：井道进深2500，宽2300.轿厢进深2000，宽1200我追问一个问题：这个担架电梯到底是按普通住宅电梯考虑呢，还是按医梯考虑？规范为何不明确呢？如果按医梯考虑，根据《通则》表6.8.1，那候梯厅的深度就是1.5B 了。

医用：1000kg的，洞口：2100x2800，轿厢外尺寸1150x2400 1600kg的，洞口：2400x3000，轿厢外尺寸1450x2600这种担架叫铲式担架，是急救车上的标准配置，可伸缩，最长到两米二，最短到一米六，就算缩到最短依然不能够在电梯中平放。

在实际接诊过程中，急救人员就曾遇到过病人家属提前雇搬家公司把病人抬下高层的真实事例。

根据现行住宅电梯标准：载重量为320公斤和400公斤的电梯，轿厢只允许运送人。

载重量为630公斤的电梯，轿厢允许运送童车和残疾人员乘坐的轮椅。

载重量为1000公斤的电梯，轿厢还能运送家具和手把可拆卸的担架。

而我们住宅小区的电梯基本都是载重1000公斤以下的电梯，担架是不能平放的。

如果碰到骨折或心血管急症病人，用不上担架或只能靠搀扶或背送下楼，很容易对病人造成二次伤害，并且延误了最佳救治时间。

对此，北京市政协委员沈小红认为，高层住宅应完善电梯配置，方便抬担架运送病人，并将此列入北京新建高层建筑的强制性规范。

铲式担架是由左右两片铝合金板组成。

有别于一般的担架，它可以分别将两块板插入到病人身体下面，扣合后抬起。

最大限度的减少在搬运过程中对病人造成的二次伤害。

担架有4档拉伸设计，并且分别在4个点位有卡槽起固定作用。

有效作用长度分别有197.5 cm，185.5 cm，173.5 cm，161.5 cm。

住宅担架电梯的井道尺寸
摘要：
一、住宅担架电梯的井道尺寸简介
1.住宅担架电梯的定义和作用
2.井道尺寸的重要性
二、住宅担架电梯井道尺寸的标准规定
1.国家标准
2.不同类型电梯的井道尺寸要求
三、住宅担架电梯井道尺寸的测量方法
1.测量工具
2.测量步骤
四、住宅担架电梯井道尺寸的注意事项
1.建筑结构的影响
2.电梯安装和使用过程中的维护
正文：
住宅担架电梯的井道尺寸是指电梯在建筑物内部垂直运行的空间大小，其尺寸对于电梯的运行安全和舒适性至关重要。

国家标准对于住宅担架电梯的井道尺寸有明确的规定，各类电梯的井道尺寸要求也有所不同。

在测量住宅担架电梯井道尺寸时，需要使用专业的测量工具，如卷尺、测距仪等。

测量步骤主要包括：首先，测量电梯井道的深度；其次，测量电梯井道的宽度；最后，测量电梯井道的高度。

需要注意的是，测量过程中要确保准
确无误，以免影响电梯的安装和使用。

在确定住宅担架电梯井道尺寸时，还需要注意建筑结构的影响。

例如，建筑物的墙体厚度、梁高等因素都会影响电梯井道的实际尺寸。

因此，在设计和施工电梯井道时，应充分考虑建筑物的结构特点，确保电梯井道尺寸符合标准要求。

在电梯安装和使用过程中，对于井道尺寸的维护也非常重要。

若发现井道尺寸发生变化，应及时调整电梯，以保证电梯的正常运行。

同时，还要定期对电梯井道进行清洁和维护，确保井道尺寸的稳定。

总之，住宅担架电梯的井道尺寸对于电梯的安全运行至关重要。

住宅电梯轿厢带尾厢（可容纳120急救担架车）简介最大科学最大方便最大环保最大节约尊敬的各位领导、专家、朋友：你们好！非常感谢能在百忙中抽空阅读我们的介绍信！GB50096-2011《住宅设计规范》已由住房和城乡建设部、国家质量监督检验检疫总局联合发布并于2012年8月1日实施，其中6.4.2规定“十二层及十二层以上的住宅，每栋楼设置电梯不应少于两台，其中应设置一台可容纳担架的电梯”。

针对上述规定，特向各位领导、专家、朋友介绍我公司的便民产品——轿厢带尾厢（可容纳120急救担架车）的住宅电梯。

铃木电梯（中国）有限公司和铃木电梯（深圳）有限公司在2003年就已研发并在中国市场推出了该便民产品，其主要特点有：1）我司的住宅电梯轿厢带尾厢结构除了满足120急救中心的急救担架车进出要求以外，还在轿厢内配带了我司提供的折叠式急救担架车和软担架：该急救担架车展开长度可达1900mm，完全满足我国绝大多数居民急救时需平躺的要求；软担架便于将病人直接转移到120救护车上,避免二次伤害。

2）方便快速急救：当有病人需急救且只能平躺时，家属首先拨打“120”电话通知救护车，然后通知小区物业相关管理员用专用钥匙打开电梯尾厢门——利用尾厢（常规情况下尾厢门高度为1200mm，我们也可按照开发商或者用户的要求把尾厢门高度增加到最高与轿厢吊顶下表面平齐，这样既可以满足容纳社会120急救中心长度为1900mm的担架车直接推入轿厢内，还可以方便住户搬运大件的家具直进直出轿厢，方便800~1000kg方形常规轿厢也能解决住户较大件家具的搬运），方便急救中心的担架车的进出并转运病人，同时保证急救医护人员和少量病人家属的站立空间（至少4人）及急救中心随带的急救设备的放置空间。

尾厢门处于打开状态时，电梯自动转换为“急救”状态，中途不响应外呼且外呼均显示“担架急用”告知其他候梯者以得到他们的谅解，可将电梯直接运行至急需的楼层，从而可在最短时间内将病人送去医院急救。

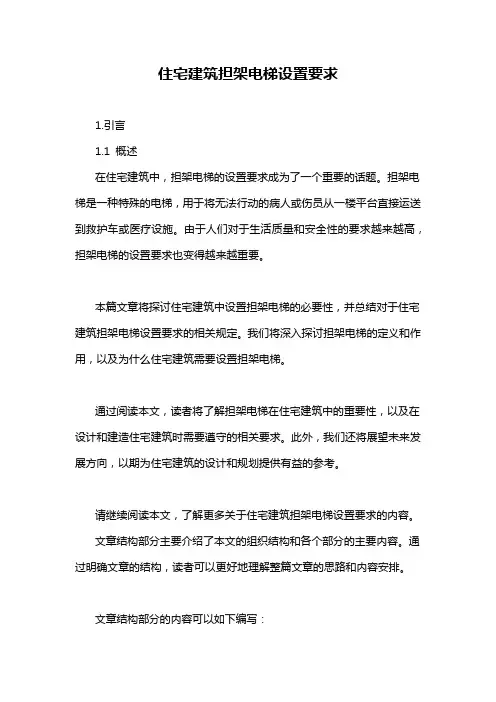

住宅建筑担架电梯设置要求1.引言1.1 概述在住宅建筑中，担架电梯的设置要求成为了一个重要的话题。

担架电梯是一种特殊的电梯，用于将无法行动的病人或伤员从一楼平台直接运送到救护车或医疗设施。

由于人们对于生活质量和安全性的要求越来越高，担架电梯的设置要求也变得越来越重要。

本篇文章将探讨住宅建筑中设置担架电梯的必要性，并总结对于住宅建筑担架电梯设置要求的相关规定。

我们将深入探讨担架电梯的定义和作用，以及为什么住宅建筑需要设置担架电梯。

通过阅读本文，读者将了解担架电梯在住宅建筑中的重要性，以及在设计和建造住宅建筑时需要遵守的相关要求。

此外，我们还将展望未来发展方向，以期为住宅建筑的设计和规划提供有益的参考。

请继续阅读本文，了解更多关于住宅建筑担架电梯设置要求的内容。

文章结构部分主要介绍了本文的组织结构和各个部分的主要内容。

通过明确文章的结构，读者可以更好地理解整篇文章的思路和内容安排。

文章结构部分的内容可以如下编写：1.2 文章结构本文分为引言、正文和结论三个主要部分，下面将详细介绍每个部分的内容：引言部分主要包括概述、文章结构和目的三个小节。

在概述部分，将简单介绍住宅建筑中担架电梯设置的背景和重要性。

文章结构部分会逐个说明本文的各个部分的主要内容，帮助读者更好地理解整篇文章的脉络。

目的部分会明确本文的写作目的和意义，以及为读者提供的相关信息和建议。

正文部分主要包括担架电梯的定义和作用以及住宅建筑中设置担架电梯的必要性两个小节。

在担架电梯的定义和作用部分，将详细解释担架电梯的概念和主要功能，例如方便急救和疏散等。

在住宅建筑中设置担架电梯的必要性部分，将探讨为什么住宅建筑需要设置担架电梯，包括老年人和残障人士的需求、医疗方面的考虑等。

结论部分主要包括对住宅建筑担架电梯设置要求的总结和未来发展方向两个小节。

在对住宅建筑担架电梯设置要求的总结部分，将总结前文提到的对住宅建筑担架电梯设置的要求，例如安全性、便捷性和可靠性等。

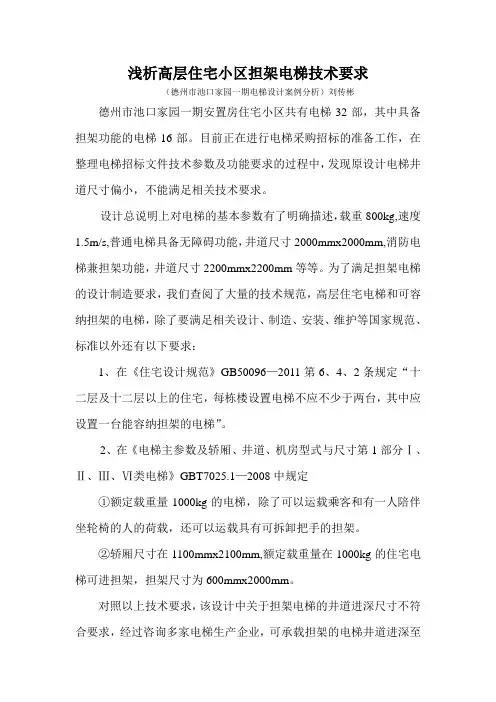

浅析高层住宅小区担架电梯技术要求（德州市池口家园一期电梯设计案例分析）刘传彬德州市池口家园一期安置房住宅小区共有电梯32部，其中具备担架功能的电梯16部。

目前正在进行电梯采购招标的准备工作，在整理电梯招标文件技术参数及功能要求的过程中，发现原设计电梯井道尺寸偏小，不能满足相关技术要求。

设计总说明上对电梯的基本参数有了明确描述，载重800kg,速度1.5m/s,普通电梯具备无障碍功能，井道尺寸2000mmx2000mm,消防电梯兼担架功能，井道尺寸2200mmx2200mm等等。

为了满足担架电梯的设计制造要求，我们查阅了大量的技术规范，高层住宅电梯和可容纳担架的电梯，除了要满足相关设计、制造、安装、维护等国家规范、标准以外还有以下要求：1、在《住宅设计规范》GB50096—2011第6、4、2条规定“十二层及十二层以上的住宅，每栋楼设置电梯不应不少于两台，其中应设置一台能容纳担架的电梯”。

2、在《电梯主参数及轿厢、井道、机房型式与尺寸第1部分Ⅰ、Ⅱ、Ⅲ、Ⅵ类电梯》GBT7025.1—2008中规定①额定载重量1000kg的电梯，除了可以运载乘客和有一人陪伴坐轮椅的人的荷载，还可以运载具有可拆卸把手的担架。

②轿厢尺寸在1100mmx2100mm,额定载重量在1000kg的住宅电梯可进担架，担架尺寸为600mmx2000mm。

对照以上技术要求，该设计中关于担架电梯的井道进深尺寸不符合要求，经过咨询多家电梯生产企业，可承载担架的电梯井道进深至少要满足2500mm。

将问题给建设单位负责人汇报后，协调设计院完成电梯井道变更设计。

目前土建结构施工尚未开始，井道变更设计不增加投资且简单易行。

避免了一起因为电梯使用功能缺陷而引发的住户投诉风险。

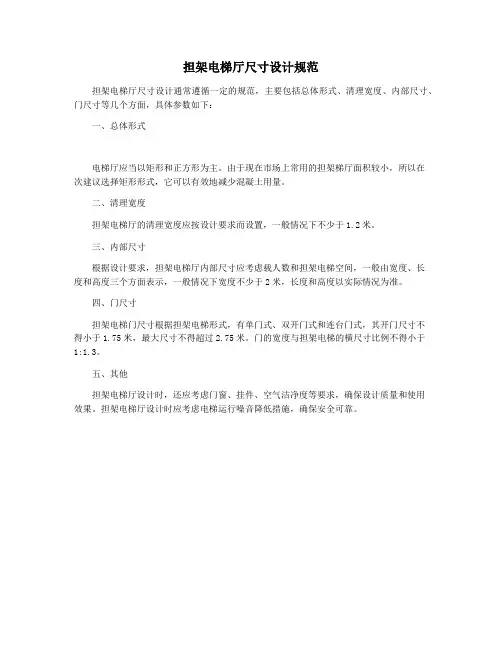

担架电梯厅尺寸设计规范
担架电梯厅尺寸设计通常遵循一定的规范，主要包括总体形式、清理宽度、内部尺寸、门尺寸等几个方面，具体参数如下：
一、总体形式
电梯厅应当以矩形和正方形为主。

由于现在市场上常用的担架梯厅面积较小，所以在
次建议选择矩形形式，它可以有效地减少混凝土用量。

二、清理宽度
担架电梯厅的清理宽度应按设计要求而设置，一般情况下不少于1.2米。

三、内部尺寸
根据设计要求，担架电梯厅内部尺寸应考虑载人数和担架电梯空间，一般由宽度、长
度和高度三个方面表示，一般情况下宽度不少于2米，长度和高度以实际情况为准。

四、门尺寸
担架电梯门尺寸根据担架电梯形式，有单门式、双开门式和连台门式，其开门尺寸不
得小于1.75米，最大尺寸不得超过2.75米。

门的宽度与担架电梯的横尺寸比例不得小于1:1.3。

五、其他
担架电梯厅设计时，还应考虑门窗、挂件、空气洁净度等要求，确保设计质量和使用
效果。

担架电梯厅设计时应考虑电梯运行噪音降低措施，确保安全可靠。

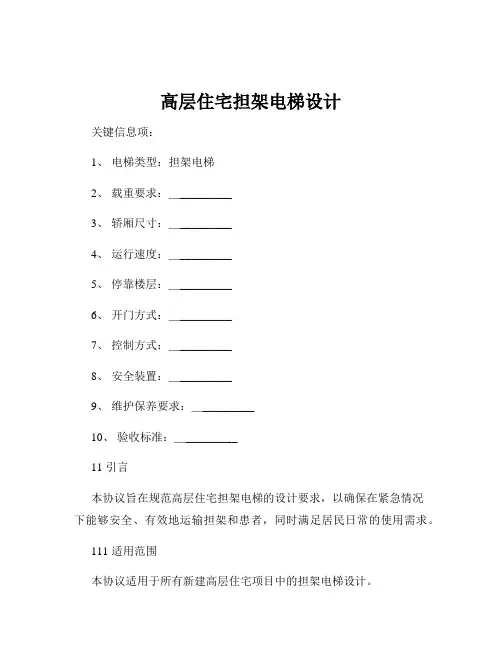

高层住宅担架电梯设计关键信息项：1、电梯类型：担架电梯2、载重要求：＿_________3、轿厢尺寸：＿_________4、运行速度：＿_________5、停靠楼层：＿_________6、开门方式：＿_________7、控制方式：＿_________8、安全装置：＿_________9、维护保养要求：＿_________10、验收标准：＿_________11 引言本协议旨在规范高层住宅担架电梯的设计要求，以确保在紧急情况下能够安全、有效地运输担架和患者，同时满足居民日常的使用需求。

111 适用范围本协议适用于所有新建高层住宅项目中的担架电梯设计。

112 定义1121 担架电梯：指能够容纳担架并满足相关尺寸和功能要求的电梯。

1122 载重：电梯能够承载的最大重量。

1123 轿厢尺寸：电梯内部的空间尺寸。

21 技术要求211 载重要求担架电梯的载重应不低于具体载重数值千克，以确保能够承载担架、患者及陪同人员的重量。

212 轿厢尺寸轿厢内部净尺寸应不小于长×宽×高，以能够容纳标准担架及必要的操作空间。

213 运行速度电梯的运行速度应根据楼层高度合理确定，一般不应低于具体速度数值米/秒。

214 停靠楼层电梯应能够停靠所有住宅楼层，并设置明显的楼层标识。

215 开门方式应采用中分门或旁开门，开门宽度不小于具体宽度数值，以方便担架进出。

216 控制方式采用先进的控制系统，具备平稳启动、停止和准确停靠的功能。

31 安全装置311 配备紧急制动系统，在出现异常情况时能够迅速制动。

312 安装超载报警装置，当载重超过设定值时发出警报并停止运行。

313 设置门锁安全装置，确保门在未完全关闭时电梯无法运行。

314 安装紧急通话装置，与监控中心或救援服务保持畅通联系。

41 照明与通风411 电梯内部应提供充足的照明，亮度均匀且符合相关标准。

412 具备良好的通风系统，保证空气流通。

51 维护保养要求511 电梯供应商应提供定期维护保养服务，周期不超过具体时间间隔。

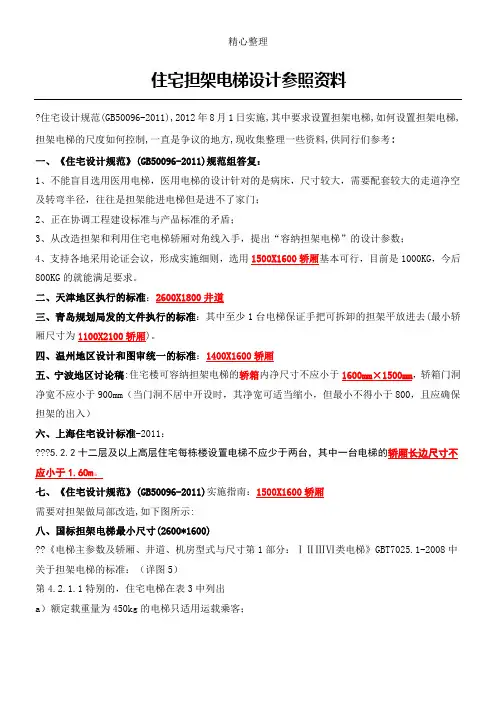

住宅担架电梯设计参照资料
?住宅设计规范(GB50096-2011),2012年8月1日实施,其中要求设置担架电梯,如何设置担架电梯,担架电梯的尺度如何控制,一直是争议的地方,现收集整理一些资料,供同行们参考:
一、《住宅设计规范》(GB50096-2011)规范组答复：
1、不能盲目选用医用电梯，医用电梯的设计针对的是病床，尺寸较大，需要配套较大的走道净空
需要对担架做局部改造,如下图所示:
八、国标担架电梯最小尺寸(2600*1600)
??《电梯主参数及轿厢、井道、机房型式与尺寸第1部分：ⅠⅡⅢⅥ类电梯》GBT7025.1-2008中关于担架电梯的标准：（详图5）
第4.2.1.1特别的，住宅电梯在表3中列出
a）额定载重量为450kg的电梯只适用运载乘客；
b）额定载重重量为630kg的电梯还允许运载一个有一个人陪伴的坐轮椅的人（但不允许为电动轮椅）。

c）?额定载重重量为1000kg的电梯除了可运载a）和b）中的荷载外，还可以运载具有可拆卸的把手的担架。

1000kg标准救援电梯,为标准担架电梯.。

担架电梯终于有说法了！担架的电梯轿厢最小尺寸为1.50m×1.60m担架电梯困扰了我们整整10年《住宅设计规范》2011年颁布实施，其中6.4.2条十二层及十二层以上的住宅，每栋楼设置电梯不应少于两台，其中应设置一台可容纳担架的电梯。

但是，没有人知道担架电梯到底是多大？好乱好乱各地可容纳担架电梯尺寸：天津：2600*1800（井道）青岛：2100*1100（轿厢）温州：1600*1400（轿厢）河北：进深不小于1800（轿厢）乱象根源造成乱象的原因有两种：1、盲目扩大担架电梯，按医用电梯标准套用；2、对担架产品了解不足，凭想象吐槽。

多数地方将担架电梯尺寸规定过大，因为规则制定者会从自身出发，认为轿厢深度小于1.8m时，担架无法进入。

乱象的根源是：有这样想法的人是坐而论道，凭空想象出来的最小尺寸，没有结合实际救护担架进行测试！事实的真相是：1.5m*1.6m，轿厢门宽度不小于0.9m时，担架完全可以进出电梯！权威解释《住宅项目规范》征求意见稿中：7.5.1 新建住宅建筑电梯设置应符合下列规定：1. 四层及四层以上住宅建筑，或住户入口层楼面距室外设计地面的高度超过9m的新建住宅建筑应设电梯，且应在设有户门和公共走廊的每层设站。

每个设置电梯的居住单元应至少设有1 台可容纳担架的电梯，且电梯轿厢尺寸不应小于为1.50m×1.60m，轿厢门净宽不应小于0.90m；2. 十二层及十二层以上的住宅建筑，每个居住单元设置电梯不应少于2 台，其中设置可容纳担架的电梯不应少于1 台；3. 新建住宅建筑电梯的载重量不应小于800kg。

条文说明中：可容纳担架的电梯是突发急病时救助安全的重要保证，也便于运送较大的家具。

可容纳担架的电梯轿厢最小尺寸为1.50m×1.60m，且开门净宽不小于0.90m，可利用对角线放置铲式担架车。

有条件的老年人住宅可以考虑采用具有病床专用电梯。

重点：①四层及以上设电梯，其中一台必须为担架电梯；②担架电梯尺寸：电梯轿厢尺寸不应小于为1.50m×1.60m，轿厢门净宽不应小于 0.90m；③老年人住宅可考虑病床专用电梯。

担架电梯标准
担架电梯标准是指在医疗卫生领域中，从事患者紧急救援和转运工作的专业人员使用的电梯标准。

担架电梯标准对于医疗卫生工作者急救患者、紧急转运患者、提高医疗卫生服务质量等方面有着至关重要的作用。

以下从几个方面来阐述担架电梯标准。

首先，纵向要求：担架电梯标准对电梯尺寸、装修、门廊、楼层门保护装置等进行了详细规定。

为使患者更加舒适的使用电梯，在电梯的顶部要设置舒适的灯光、设置交互音响系统等。

尽管硬件设施是必要但不充分的条件，在关键时刻它是非常必要的。

其次，横向要求：担架电梯标准不仅需要适应医院内部的要求，同时要适应不同建筑、不同楼层治疗室的不同需求，还需要考虑到电梯的建设社会效益和卫生费用节约。

这就要求担架电梯在设计之初就应考虑到灵活性、高效性。

最后，操作要求：担架电梯标准在具体操作方面，规定了电梯内空气状况要求、患者须全程伴有专人陪护，并应统筹考虑来至门口的患者、陪护人员能否顺利转运出电梯等。

通过这些安全细节，可以保障在医疗转运过程中患者的健康和生命安全。

在电梯标准中，担架电梯标准可以提升医疗卫生服务质量，并在患者救治和转运方面，减轻医护人员劳动强度和减少患者的不必要痛苦。

此外，担架电梯的实现，不仅是医疗带给大家的福利，更有助于提高社会治理水平，关系社会和谐与进步。

综上所述，担架电梯标准是医疗卫生领域中不可或缺的一部分，它涉及到医疗卫生领域中的重点问题，如应对紧急事件、患者救治、降低医疗成本等。

作为医疗卫生领域的从业人员和相关人员，应对担架电梯标准要有深入的了解和掌握，让担架电梯更好的服务于医疗卫生领域。

公共建筑担架电梯设置要求说到公共建筑的担架电梯，估计大家第一反应就是“这是什么玩意？”担架电梯就是专门为病人、伤员等需要担架运送的人群设计的一种电梯。

这种电梯最大的特点，就是宽敞、结实，能够容纳担架和护理人员，保证病人或者伤员的安全和舒适。

在一些突发的紧急情况下，它还可以在第一时间为医疗急救提供便利。

所以，不管是医院、商场、办公楼，还是其他一些大楼、公共场所，担架电梯都必不可少。

说到这里，可能你已经能大概想象出这种电梯的样子了。

可是，大家知道它的设置要求吗？咱们今天就来聊聊，看看它到底怎么设置，才能符合要求，又能确保大家的安全。

担架电梯的尺寸可得合适。

你想，病人不是一个人单独去的，往往有护士或者陪护人员跟着。

电梯如果小得像个鞋盒，根本没法进去。

担架一进去，估计连转个身都不行。

对于这种情况，担架电梯的最小尺寸要求就得比较大，一般需要提供宽度1.4米以上，高度也要达到2米左右。

宽敞到什么程度？就是担架要躺着能够平躺，而且旁边还得有空隙，供照顾人员走动。

要不然，如果电梯太狭窄，万一病人需要转移，甚至是发生了什么紧急状况，想要迅速施救可就麻烦了。

说白了，担架电梯得像一个能打牌的“大个子”，既宽敞又能应对各种突发情况。

就是电梯的门也得大，不能小气。

想象一下，如果电梯的门像个“信箱口”，担架根本进不去。

那岂不是白瞎了电梯的“美名”？因此，担架电梯的门口宽度一般要求至少1.2米以上。

那啥，最怕就是“马虎眼”，如果电梯门不够宽，担架推过去，或者病人的体型稍微大一点，通不过怎么办？所以，设计时肯定要考虑到这个问题，确保门能轻松容下担架的宽度。

电梯的承重能力也是一个重要的要求。

毕竟，担架上躺着的可是人的生命，哪能马虎。

电梯的最大载重得保证不小于1000公斤。

如果载重小了，万一担架上有两个护理人员、一个病人，还得带点急救设备，可能一下就超重了。

更别说如果发生急救情况，载重不够，电梯晃动不稳，容易出事。

所以，电梯的结构和承重能力得稳得住，保证不会轻易崩塌或者发生危险。

担架电梯尺寸要求标准
担架电梯是一种特殊的电梯类型，主要用于运送病床或担架等医疗设备。

由于担架电梯的特殊性，其尺寸要求标准也不同于普通电梯。

本文将从门口尺寸、内部空间和电梯高度等方面介绍担架电梯的尺寸要求标准。

1.门口尺寸
担架电梯的门口尺寸应满足担架和病床等医疗设备的进出。

根据不同的医疗设备，门口尺寸也有所不同。

一般而言，担架电梯的门口宽度不应小于1.5米，高度不应小于2米。

对于一些较大的医疗设备，如移动式CT扫描仪等，门口尺寸还需根据设备尺寸进行适当调整。

2.内部空间
担架电梯的内部空间应宽敞，以便于医疗设备的放置和运输。

根据不同的设备类型和运输需求，内部空间也有所不同。

一般来说，担架电梯的内部宽度不应小于1.5米，深度不应小于2米。

同时，为了方便设备的运输，内部空间的高度一般不应低于2.5米。

3.电梯高度
担架电梯的高度应满足医疗设备在运输过程中的高度需求。

由于不同的医疗设备高度不同，因此担架电梯的高度也有所差异。

一般来说，担架电梯的高度应在2.5米以上，以满足大多数医疗设备的运输需求。

对于一些特别高的医疗设备，如移动式CT扫描仪等，还需根据设备尺寸进行适当调整。

总之，担架电梯是一种特殊的电梯类型，其尺寸要求标准需满足医疗设备的运输需求。

在设计和使用担架电梯时，应充分考虑门口尺寸、内部空间和电梯高度等因素，以确保医疗设备的顺利运输和使用。

高层住宅担架电梯随着城市的快速发展，高层住宅如雨后春笋般涌现。

在高层住宅的设计与建设中，担架电梯成为了一个至关重要的设施。

然而，对于担架电梯，许多人可能并没有深入的了解，或者在购房时没有给予足够的重视。

今天，咱们就来好好聊聊高层住宅担架电梯的那些事儿。

首先，咱们得明白啥是担架电梯。

简单来说，担架电梯就是能够容纳担架进出，以便在紧急情况下运送伤病人员的电梯。

可别小看这一点，在关键时刻，它可是能救命的！想象一下，如果住在高层的居民突发疾病或遭遇意外，需要紧急送往医院，而电梯无法容纳担架，那得多耽误事儿啊！那么，担架电梯有哪些具体的要求和标准呢？一般来说，担架电梯的轿厢尺寸要足够大，以保证担架能够顺利进出。

国家标准规定，担架电梯的轿厢尺寸不应小于 1600mm×1500mm。

而且，电梯的载重也要相应增加，通常要达到 1000 千克以上。

除了尺寸和载重，担架电梯的运行速度、稳定性、可靠性等方面也都有着严格的要求。

毕竟，这关系到患者的安危，容不得半点马虎。

为啥高层住宅一定要配备担架电梯呢？这主要是出于对居民生命安全的考虑。

高层住宅居住人口众多，发生紧急医疗状况的概率相对较高。

一旦有居民需要急救，担架电梯能够快速、安全地将患者送往楼下，为抢救生命争取宝贵的时间。

而且，不仅是在突发疾病的情况下，有时候居民可能会因为意外受伤，比如摔倒、烧伤等，也需要使用担架电梯进行运送。

如果没有担架电梯，只能通过楼梯搬运担架，这不仅费时费力，还可能对患者造成二次伤害。

然而，在实际的建设中，担架电梯的配置却存在着一些问题。

有些开发商为了降低成本，或者在设计上不够合理，导致所配置的电梯无法满足担架进出的要求。

有的电梯轿厢尺寸过小，有的虽然尺寸够了，但通道狭窄，担架难以通过。

这给居民的生命安全带来了潜在的风险。

还有一些老旧的高层住宅，在建设之初根本就没有考虑到担架电梯的需求，如今想要改造却面临着诸多困难，比如空间限制、资金不足等。

担架电梯的种类1. 引言担架电梯是一种特殊类型的电梯，主要用于运送担架或医疗急救车等载具。

它们在医院、急救中心和其他需要紧急转移伤员或病人的场所中得到广泛应用。

担架电梯的设计和功能使其能够提供快速、安全和舒适的运输服务。

本文将介绍几种常见的担架电梯，包括垂直升降式、斜坡式和侧开门式等不同类型。

我们将详细探讨每种类型的特点、优势和适用场景，以帮助读者更好地了解担架电梯。

2. 垂直升降式担架电梯垂直升降式担架电梯是最常见的一种类型。

它们采用传统的垂直升降机设计，可以在楼层之间垂直移动。

这些电梯通常由一个大型平台组成，上面装有固定或可折叠式的扶手和围栏，以确保运输过程中的安全性。

垂直升降式担架电梯的优势在于其稳定性和可靠性。

它们通常配备先进的安全系统，如急停按钮、防坠落装置和紧急呼叫按钮，以确保在紧急情况下能够及时采取措施。

这些电梯还可以根据需要进行定制，以适应不同的楼层高度和载重要求。

这种类型的担架电梯适用于医院、养老院、急救中心等场所，可以快速将病人或伤员从一层楼运送到另一层楼。

它们可以提供舒适的乘坐体验，并且操作简单易学。

3. 斜坡式担架电梯斜坡式担架电梯是一种特殊设计的电梯，主要用于高度有限或无法安装传统垂直升降式电梯的场所。

这种类型的电梯通常由一个斜坡和扶手组成，病人或伤员可以通过推车等载具进入并沿着斜坡轻松移动。

斜坡式担架电梯的优势在于其灵活性和易安装性。

由于它们不需要垂直升降，所以可以在较小的空间内安装。

这种类型的电梯通常采用电动或液压系统，以确保平稳移动和安全性。

斜坡式担架电梯适用于一些特殊场所，如老年人住宅、残疾人福利机构等。

它们可以帮助行动不便的人员轻松进出建筑物，并提供舒适和安全的运输体验。

4. 侧开门式担架电梯侧开门式担架电梯是一种特殊设计的电梯，其特点是门在侧面打开而不是传统的前后开门。

这种设计使得病人或伤员可以更方便地进入和离开电梯，减少了转弯和调整位置的需要。

侧开门式担架电梯的优势在于其易用性和操作简单性。

今天整理了客梯、消防电梯、无障碍电梯、担架电梯的设计要点，希望对大家有所帮助。

一、客梯1电梯设置原则电梯设置应符合下列规定：1、电梯不应作为安全出口；2、电梯台数和规格应经计算后确定并满足建筑的使用特点和要求；3、高层公共建筑和高层宿舍建筑的电梯台数不宜少于2台，12层及12层以上的住宅建筑的电梯台数不应少于2台，并应符合现行国家标准《住宅设计规范》GB 50096的规定；4、电梯的设置，单侧排列时不宜超过4台，双侧排列时不宜超过2排×4台；5、高层建筑电梯分区服务时，每服务区的电梯单侧排列时不宜超过4台，双侧排列时不宜超过2排×4台；6、电梯不应在转角处贴邻布置，且电梯井不宜被楼梯环绕设置；7、七层及七层以上住宅电梯应在设有户门和公共走廊的每层设站。

住宅电梯宜成组集中布置。

8、电梯井道和机房不宜与有安静要求的用房贴邻布置，否则应采取隔振、隔声措施；9、电梯机房应有隔热、通风、防尘等措施，宜有自然采光，不得将机房顶板作水箱底板及在机房内直接穿越水管或蒸汽管；10、专为老年人及残疾人使用的建筑，其乘客电梯应设置监控系统，梯门宜装可视窗，并应符合现行国家标准《无障碍设计规范》GB 50763的有关规定。

2电梯设置要求1、哪些情况必须设置电梯（部分列举）住宅建筑1）七层以及七层以上的住宅或住户入口层楼面距室外设计地面的高度超过16m以上的住宅必须设置电梯。

2）底层作为商店或其他用房的六层及六层以下住宅，其住户入口层楼面距该建筑物的室外设计地面高度超过16m时；3）底层做架空层或贮存空间的六层及六层以下住宅，其住户入口层楼面距该建筑物的室外设计地面高度超过16m时；4）顶层为两层一套的跃层住宅时，跃层部分不计层数，其顶层住户入口层楼面距该建筑物室外设计地面的高度超过16m时。

办公建筑四层及四层以上或楼面距室外设计地面高度超过12m的办公建筑应设电梯。

综合医院1）二层医疗用房宜设电梯；三层及三层以上的医疗用房应设电梯，且不得少于2台；2）供患者使用的电梯和污物梯，应采用病床梯；3）医院住院部宜增设供医护人员专用的客梯、送餐和污物专用货梯；4）电梯井道不应与有安静要求的用房贴邻。

物业提供担架温馨提示语亲爱的业主们，大家好！作为小区的物业管理部门，我们始终致力于为大家提供更好的生活环境和更贴心的服务。

近期我们引进了担架，供业主在需要时使用。

为了确保担架的安全使用，特向大家提供以下温馨提示，望大家周知并遵守，共同维护小区的安全与和谐。

一、担架的基本介绍担架是一种用于抬运伤者的器械，多用于急救或紧急情况下。

担架通常由铝合金或者不锈钢材质制成，具有轻巧、坚固等特点，是一种非常有用的急救工具。

在小区生活中，担架常用于突发疾病或伤害的急救，或者搬运重物等情况下。

二、担架的使用场景1、突发疾病或意外伤害急救：当小区居民发生心脏病、中风、猝死、跌倒、受伤等急救情况时，可以使用担架进行快速抬运，让伤者尽快接受医疗救治。

2、紧急火灾疏散：在火灾发生时，如果有行动不便的居民需要疏散，可以使用担架将其迅速转移至安全地带。

3、搬运重物：在家庭搬迁、装修、搬运大件家具等情况下，也可以使用担架进行搬运，避免因重物搬运而引起的意外伤害。

三、担架的使用注意事项1、事先了解担架的使用方法和操作流程，掌握正确的使用技巧。

2、在使用担架时，首先要确保伤者的安全，避免次生伤害。

3、在抬运伤者时，要注意固定伤者的头部、脊椎和四肢，避免移动时造成进一步的伤害。

4、使用担架时，要尽量保持平稳，避免摇晃或颠簸，以免增加伤者的痛苦。

5、在担架使用完成后，要及时进行清洁和消毒，确保下次使用时的卫生安全。

四、担架的维护和保养1、定期检查担架的结构和连接部位，确保其完好无损，没有松动或断裂的地方。

2、在使用担架过程中，要注意避免碰撞或摔落等情况，以免影响担架的使用寿命。

3、在担架长时间不用时，要进行适当的防锈处理和储存，以延长担架的使用寿命。

五、担架的现场应急救护人员1、建议小区组织应急救护培训，培养一批具备基本急救知识和技能的志愿者，为小区提供专业的现场急救服务。

2、设置专门的现场急救人员，负责在突发情况下调度和组织急救工作，确保伤者得到及时的救治和转运。

住宅担架电梯设计参照资料（转）住宅设计规范(GB50096-2011),2012年8月1日实施,其中要求设置担架电梯,如何设置担架电梯,担架电梯的尺度如何控制,一直是争议的地方,现收集整理一些资料,供同行们参考:一、《住宅设计规范》(GB50096-2011)规范组答复：1、不能盲目选用医用电梯，医用电梯的设计针对的是病床，尺寸较大，需要配套较大的走道净空及转弯半径，往往是担架能进电梯但是进不了家门；2、正在协调工程建设标准与产品标准的矛盾；3、从改造担架和利用住宅电梯轿厢对角线入手，提出“容纳担架电梯”的设计参数；4、支持各地采用论证会议，形成实施细则，选用1500X1600轿厢基本可行，目前是1000KG，今后800KG的就能满足要求。

二、天津地区执行的标准：2600X1800井道三、青岛规划局发的文件执行的标准：其中至少1台电梯保证手把可拆卸的担架平放进去(最小轿厢尺寸为1100X2100轿厢)。

四、温州地区设计和图审统一的标准：1400X1600轿厢五、宁波地区讨论稿: 住宅楼可容纳担架电梯的轿箱内净尺寸不应小于1600mm×1500mm，轿箱门洞净宽不应小于900mm（当门洞不居中开设时，其净宽可适当缩小，但最小不得小于800，且应确保担架的出入）六、上海住宅设计标准-2011：5.2.2 十二层及以上高层住宅每栋楼设置电梯不应少于两台，其中一台电梯的轿厢长边尺寸不应小于1.60m。

七、《住宅设计规范》(GB50096-2011)实施指南（林建平的文章）：1500X1600轿厢需要对担架做局部改造,如下图所示:.八、国标担架电梯最小尺寸(2600*1600)《电梯主参数及轿厢、井道、机房型式与尺寸第1部分：ⅠⅡⅢⅥ类电梯》GBT 7025.1-2008中关于担架电梯的标准：（详图5）第4.2.1.1 特别的，住宅电梯在表3中列出a）额定载重量为450kg的电梯只适用运载乘客；b）额定载重重量为630kg的电梯还允许运载一个有一个人陪伴的坐轮椅的人（但不允许为电动轮椅）。

住宅担架电梯设计参照资料住宅设计规范(GB50096—2011),2012年8月1日实施，其中要求设置担架电梯,如何设置担架电梯,担架电梯的尺度如何控制,一直是争议的地方,现收集整理一些资料，供同行们参考:一、《住宅设计规范》(GB50096-2011）规范组答复：1、不能盲目选用医用电梯，医用电梯的设计针对的是病床，尺寸较大，需要配套较大的走道净空及转弯半径，往往是担架能进电梯但是进不了家门；2、正在协调工程建设标准与产品标准的矛盾;3、从改造担架和利用住宅电梯轿厢对角线入手，提出“容纳担架电梯”的设计参数；4、支持各地采用论证会议，形成实施细则,选用1500 x 1600轿厢基本可行，目前是1000KG，今后800KG的就能满足要求。

二、天津地区执行的标准：2600 x 1800井道三、青岛规划局发的文件执行的标准：其中至少1台电梯保证手把可拆卸的担架平放进去（最小轿厢尺寸为1100 x 2100轿厢）.四、温州地区设计和图审统一的标准:1400 x 1600轿厢五、宁波地区讨论稿：住宅楼可容纳担架电梯的轿箱内净尺寸不应小于1600mm × 1500mm，轿箱门洞净宽不应小于900mm（当门洞不居中开设时，其净宽可适当缩小,但最小不得小于800，且应确保担架的出入）六、上海住宅设计标准-2011：5。

2.2 十二层及以上高层住宅每栋楼设置电梯不应少于两台，其中一台电梯的轿厢长边尺寸不应小于1。

60m。

七、《住宅设计规范》(GB50096—2011)实施指南(林建平的文章）：1500 x 1600轿厢.八、国标担架电梯最小尺寸(2600 x 1600）《电梯主参数及轿厢、井道、机房型式与尺寸第1部分：Ⅰ ⅡⅢ Ⅵ类电梯》GBT 7025.1—2008中关于担架电梯的标准：第4.2.1.1 特别的，住宅电梯在表3中列出a)额定载重量为450kg的电梯只适用运载乘客；b）额定载重重量为630kg的电梯还允许运载一个有一个人陪伴的坐轮椅的人（但不允许为电动轮椅）。
