电线电缆装盘计算

宁普电缆装线表计算

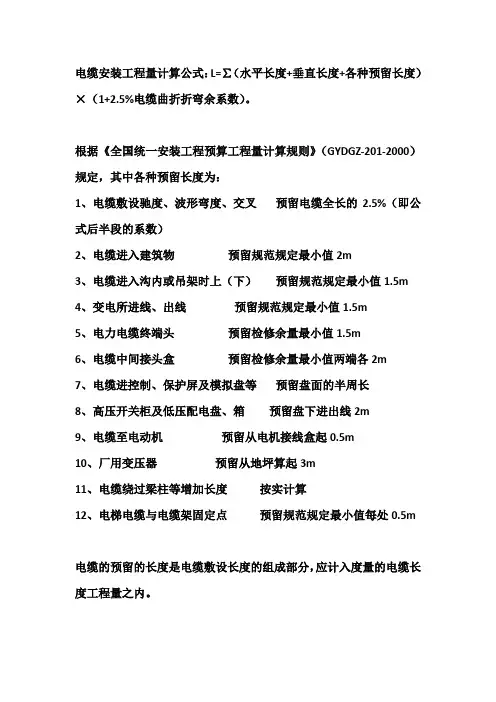

宁普电缆装线工程量计算公式：L=∑（水平长度+垂直长度+各种预留长度）×（1+2.5%电缆曲折折弯余系数）。

根据《全国统一安装工程预算工程量计算规则》（GYDGZ-201-2000）规定，其中各种预留长度为：
1、电缆敷设驰度、波形弯度、交叉——预留电缆全长的2.5%（即公式后半段的系数）
2、电缆进入建筑物——预留规范规定最小值2m
3、电缆进入沟内或吊架时上（下）——预留规范规定最小值1.5m
4、变电所进线、出线——预留规范规定最小值1.5m
5、电力电缆终端头——预留检修余量最小值1.5m
6、电缆中间接头盒——预留检修余量最小值两端各2m
7、电缆进控制、保护屏及模拟盘等——预留盘面的半周长
8、高压开关柜及低压配电盘、箱——预留盘下进出线2m
9、电缆至电动机——预留从电机接线盒起0.5m
10、厂用变压器——预留从地坪算起3m
11、电缆绕过梁柱等增加长度——按实计算
12、电梯电缆与电缆架固定点——预留规范规定最小值每处0.5m
电缆的预留的长度是电缆敷设长度的组成部分，应计入度量的电缆长度工程量之内。

如果在计算电缆敷设长度时，忽略了各种预留长度的增加，就有可能造成敷设施工时电缆长度不够，或者电缆使用后进行检修时因无
余量而无法操作。

电缆安装工程量计算公式：L=∑（水平长度+垂直长度+各种预留长度）×（1+2.5%电缆曲折折弯余系数）。

根据《全国统一安装工程预算工程量计算规则》（GYDGZ-201-2000）规定，其中各种预留长度为：1、电缆敷设驰度、波形弯度、交叉预留电缆全长的2.5%（即公式后半段的系数）2、电缆进入建筑物预留规范规定最小值2m3、电缆进入沟内或吊架时上（下）预留规范规定最小值1.5m4、变电所进线、出线预留规范规定最小值1.5m5、电力电缆终端头预留检修余量最小值1.5m6、电缆中间接头盒预留检修余量最小值两端各2m7、电缆进控制、保护屏及模拟盘等预留盘面的半周长8、高压开关柜及低压配电盘、箱预留盘下进出线2m9、电缆至电动机预留从电机接线盒起0.5m10、厂用变压器预留从地坪算起3m11、电缆绕过梁柱等增加长度按实计算12、电梯电缆与电缆架固定点预留规范规定最小值每处0.5m电缆的预留的长度是电缆敷设长度的组成部分，应计入度量的电缆长度工程量之内。

如果在计算电缆敷设长度时，忽略了各种预留长度的增加，就有可能造成敷设施工时电缆长度不够，或者电缆使用后进行检修时因无余量而无法操作。

电线电缆公程式 (2012-08-07 09:25)分享到： 0标签：电线电缆公程式电线电缆材料用量计算公式铜的重量习惯的不用换算的计算方法：截面积*8.89=kg/km如120平方毫米计算：120*8.89=1066.8kg/km1。

导体用量：（Kg/Km）=d^2 * 0.7854 * G * N * K1 * K2 * C /d=铜线径 G=铜比重 N=条数 K1=铜线绞入率 K2=芯线绞入率 C=绝缘芯线根数2。

绝缘用量：（Kg/Km）=（D^2 - d^2）* 0.7854 * G * C * K2D=绝缘外径 d=导体外径 G=绝缘比重 K2=芯线绞入率 C=绝缘芯线根数3。

外被用量：（Kg/Km）= ( D1^2 - D^2 ) * 0.7854 * GD1=完成外径 D=上过程外径 G=绝缘比重4。

1000 × 560 × 560 1000 × 500 × 560 1200 × 600 × 600
1120 × 630 × 630 1120 × 560 × 630 1250 × 710 × 630 1250 × 630 × 630 1400 × 900 × 750 1400 × 710 × 750 1600 × 1000 × 900 1600 × 900 × 900 1800 × 1250 × 1120 1800 × 1120 × 1120 1800 × 1000 × 1120 2000 × 1400 × 1120 2000 × 1250 × 1120 2000 × 1120 × 1120 2000 × 1000 × 1120 2240 × 1800 × 1120 2240 × 1600 × 1120 2240 × 1400 × 1120 2240 × 1250 × 1120 2500 × 1800 × 1120 2500 × 1500 × 850 2500 × 1600 × 1120 2500 × 1400 × 1120 2500 × 1250 × 1120 2800 × 1800 × 1400 2800 × 1600 × 1500 2800 × 1600 × 1600 2800 × 1600 × 1800 3000 × 1800 × 1800 2900 × 1700 × 1800 3150 × 2000 × 1800 3150 × 2150 × 2000 3150 × 2000 × 2000
18 18 18 18 22 22 26 26 33 33 33 33 33 33 33 33 33 33 33 33 25 33 33 33 41 44 47 53 53 53 53 59 59
338 369 437 467 543 711 946 996 1249 1492 1721 1574 1826 2070 2301 1239 1990 2447 2690 2197 2332 2972 3426 3659 4405 5414 5783 6521 7121 6821 7200 7312 8016

电缆装盘长度计算公式修正裴清春;甘露;王鹏;谢事成【摘要】通过对JB/T 8137-1999《电线电缆交货盘》中的附录A“装盘长度参考表及其计算公式”的分析,明确该计算公式不符合装盘的实际情况,计算装盘余量值与实际装盘余量值相差较大,不能满足精确装盘的需要.根据国际国内节能减排、生态环保的发展趋势,推导一个精确计算电缆装盘长度的修正公式,降低公司电缆的生产成本,增强公司的盈利能力.【期刊名称】《电线电缆》【年(卷),期】2013(000)003【总页数】3页(P41-42,46)【关键词】装盘长度;余量;控制【作者】裴清春;甘露;王鹏;谢事成【作者单位】四川九洲线缆有限责任公司,四川绵阳621000;四川九洲线缆有限责任公司,四川绵阳621000;四川九洲线缆有限责任公司,四川绵阳621000;四川九洲线缆有限责任公司,四川绵阳621000【正文语种】中文【中图分类】TM2020 引言目前电缆装盘长度仅有行业标准JB/T 8137—1999《电线电缆交货盘》中的附录A:装盘长度参考表。

我们通过对大量的电缆装盘数据统计和观察，发现按该参考表及其计算公式计算的电缆盘具余量很大，在目前电缆利润普遍较低的行业现状下，不仅对轴具造成了浪费，而且增加了运输成本，降低了企业的盈利能力，还不符合目前国际国内节能减排、生态环保的发展趋势。

本文通过对装盘情况的分析及实际统计，推导一个精确的电缆装盘长度的计算公式，并通过对电缆实际装盘长度与修正后盘长度公式的长度计算验证，其装盘长度实际余量与计算余量基本吻合。

1 电缆装盘长度标准计算公式由于电线电缆生产的主要材料是铜、铝、塑料等，产品具有生产长度长，单位重量重，运输距离远等特点，成品电缆一般都采用成盘包装的方式交付用户使用，按JB/T 8137—1999中的附录A:装盘长度参考表及其计算公式计算的盘具所装的电缆盘具余量与实际装盘余量误差很大，不能指导电缆生产厂家选择合理电缆盘具，造成轴具浪费。
