架空线路的基本结构

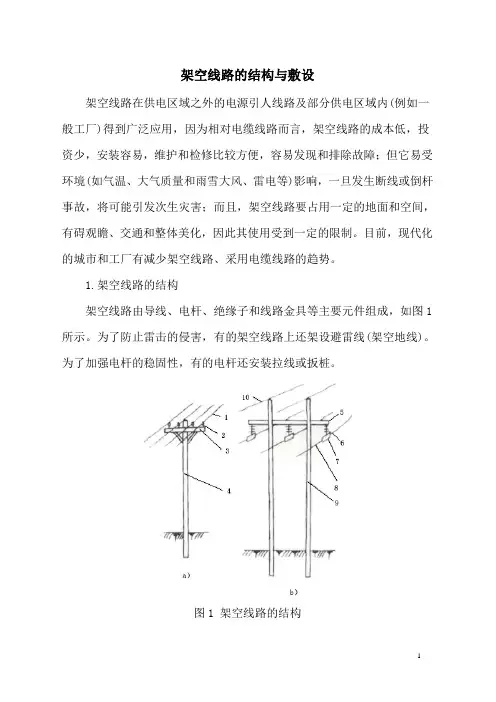

架空线路的结构与敷设架空线路在供电区域之外的电源引人线路及部分供电区域内(例如一般工厂)得到广泛应用，因为相对电缆线路而言，架空线路的成本低，投资少，安装容易，维护和检修比较方便，容易发现和排除故障；但它易受环境(如气温、大气质量和雨雪大风、雷电等)影响，一旦发生断线或倒杆事故，将可能引发次生灾害；而且，架空线路要占用一定的地面和空间，有碍观瞻、交通和整体美化，因此其使用受到一定的限制。

目前，现代化的城市和工厂有减少架空线路、采用电缆线路的趋势。

1.架空线路的结构架空线路由导线、电杆、绝缘子和线路金具等主要元件组成，如图1所示。

为了防止雷击的侵害，有的架空线路上还架设避雷线(架空地线)。

为了加强电杆的稳固性，有的电杆还安装拉线或扳桩。

图1 架空线路的结构1－低压导线 2－针式绝缘子 3、5－横担4－低压电杆 6－高压悬式绝缘子 7－线夹8－高压导线 9－高压电杆 10－避雷线(1) 架空线路的导线导线是架空线路的主体，担负着输送电能的任务。

它架设在电杆上，须承受自重和各种外力作用，并受到环境中各有害物质的侵蚀。

因此，导线必须考虑导电性能、截面、绝缘、防腐性、机械强度等要求；此外，还要求重量轻、投资省、施工方便、使用寿命长。

架空导线按电压分，有低压导线和高压导线两类。

常用低压架空导线电压为220／380V，高压架空导线大多为10kV及以上。

按导线材料分，有铜、铝、和钢三种。

铜线的导电性能好，机械强度高，耐腐蚀，但价格贵。

我国铜资源缺乏，应尽量节约。

铝导线的导电性能、机械强度和耐腐蚀性虽比铜导线差，但它质轻价廉，因此在可以以铝代铜的场合，应优先采用。

钢的机械强度很高，且价廉，但导电性差，功率损耗大，并且易生锈，所以，钢线一般只用作避雷线，而且必须镀锌、其最小使用截面不得小于25。

按导线结构分,有裸导线和绝缘导线。

高压架空导线一般采用裸导线，低压架空导线大多采用绝缘导线。

裸导线又有单股线和多股绞线两种。

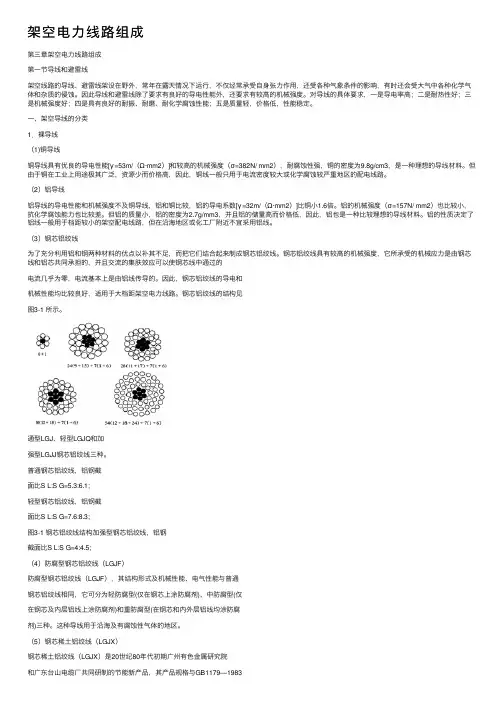

架空电⼒线路组成第三章架空电⼒线路组成第⼀节导线和避雷线架空线路的导线、避雷线架设在野外，常年在露天情况下运⾏，不仅经常承受⾃⾝张⼒作⽤，还受各种⽓象条件的影响，有时还会受⼤⽓中各种化学⽓体和杂质的侵蚀。

因此导线和避雷线除了要求有良好的导电性能外，还要求有较⾼的机械强度。

对导线的具体要求，⼀是导电率⾼；⼆是耐热性好；三是机械强度好；四是具有良好的耐振、耐磨、耐化学腐蚀性能；五是质量轻，价格低，性能稳定。

⼀、架空导线的分类1．裸导线（1)铜导线铜导线具有优良的导电性能[γ=53m/（Ω·mm2）]和较⾼的机械强度（σ=382N/ mm2），耐腐蚀性强，铜的密度为9.8g/cm3，是⼀种理想的导线材料。

但由于铜在⼯业上⽤途极其⼴泛，资源少⽽价格⾼，因此，铜线⼀般只⽤于电流密度较⼤或化学腐蚀较严重地区的配电线路。

（2）铝导线铝导线的导电性能和机械强度不及铜导线，铝和铜⽐较，铝的导电系数[γ=32m/（Ω·mm2）]⽐铜⼩1.6倍。

铝的机械强度（σ=157N/ mm2）也⽐较⼩，抗化学腐蚀能⼒也⽐较差。

但铝的质量⼩，铝的密度为2.7g/mm3，并且铝的储量⾼⽽价格低，因此，铝也是⼀种⽐较理想的导线材料。

铝的性质决定了铝线⼀般⽤于档距较⼩的架空配电线路，但在沿海地区或化⼯⼚附近不宜采⽤铝线。

（3）钢芯铝绞线为了充分利⽤铝和钢两种材料的优点以补其不⾜，⽽把它们结合起来制成钢芯铝绞线。

钢芯铝绞线具有较⾼的机械强度，它所承受的机械应⼒是由钢芯线和铝芯共同承担的，并且交流的集肤效应可以使钢芯线中通过的电流⼏乎为零，电流基本上是由铝线传导的。

因此，钢芯铝绞线的导电和机械性能均⽐较良好，适⽤于⼤档距架空电⼒线路。

钢芯铝绞线的结构见图3-1 所⽰。

通型LGJ、轻型LGJQ和加强型LGJJ钢芯铝绞线三种。

普通钢芯铝绞线，铝钢截⾯⽐S L:S G=5.3:6.1;轻型钢芯铝绞线，铝钢截⾯⽐S L:S G=7.6:8.3;图3-1 钢芯铝绞线结构加强型钢芯铝绞线，铝钢截⾯⽐S L:S G=4:4.5;（4）防腐型钢芯铝绞线（LGJF）防腐型钢芯铝绞线（LGJF），其结构形式及机械性能、电⽓性能与普通钢芯铝绞线相同，它可分为轻防腐型(仅在钢芯上涂防腐剂)、中防腐型(仅在钢芯及内层铝线上涂防腐剂)和重防腐型(在钢芯和内外层铝线均涂防腐剂)三种。

架空配电线路的结构介绍摘要：电力线路按架设方式可分为架空电力线路和电缆线路两大类。

目前我国送电线路基本是架空电力线路，而配电线路则是以架空电力线路为主，电缆线路一般只应用在城市中心地带、线路走廊狭窄和变、配电所进出困难的地段，或因过电压保护需要而设置的一般电缆。

本文对架空配电线路的结构做了简单介绍。

关键词：架空；配电线路；结构；介绍架空配电线路主要由杆塔、横担、绝缘子、导线、金具、拉线等组成。

1．杆塔、横担和拉线架空电力线路中架设导线的支持物有木杆和钢筋混凝土杆等，总称为杆塔。

杆塔应具有足够的机械强度和耐用、廉价、便于运输和架设等特点。

杆塔类型与线路的额定电压、导线及安装方式、回路数、线路所经过的自然条件、线路的重要性有关。

一般杆塔有以下几种：（1）按杆塔的作用分1）直线杆塔。

直线杆塔又称为中间杆塔，用于线路直线中间部分，在平坦地区，这种杆塔占总数的80%左右。

直线杆塔的导线用线夹河悬式绝缘子串挂在横担上一级用针式绝缘子固定在横担上，它仅承受导线的质量。

2）耐张杆塔。

又称承力杆塔，与直线杆塔相比较，其强度较大，导线用耐张夹和耐张绝缘子固定在杆塔上，耐张绝缘子串的位置几乎与地面平行。

它承受导线的拉力，耐张杆塔将线路分割成若干耐张段，以便于线路的施工和检修。

3）转角杆塔。

用于线路的转角处，有直线和耐张两种。

转角杆塔的型式是根据转角的角度与导线截面的大小而确定的。

4）终端杆塔。

它是耐张杆塔的一种，用于线路的首端和终端，承受导线、地线的拉力和质量，机械强度要求较大。

5）跨越杆塔。

用于线路与铁路、道路、桥梁、河流、湖泊、山谷及其他交叉跨越之处，要求有较大的高度和机械强度。

6）换位杆塔。

用于线路中为改变电容分布，需要更换位置之处。

（2）按架设的回路数分1）单回路杆塔。

在杆塔上只架设一回路的三相线路。

2）双回路杆塔。

在同一杆塔上架设两个回路的--*线路。

3）多回路杆塔。

在同一杆塔上架设两个以上的线路，一般用于出线回路较多、地面拥挤的发电厂、变电所及工矿企业的出线段。

1. 何为配电线路输送电能的线路一般称为电力线路，其中由发电厂向电力负荷中心输送电能的线路以及电力系统之间的联络线路为输电线路，架设于变电(开关站)与变电站之间;由电力负荷中心向各个电力用户分配电能的线路为配电线路。

故输电或者配电线路不能按电压等级来区分，只有看其功能作用，在一些地区110kV线路是分配给用户的配电线路，但在一些农村地区35kV也属于变电站与变电站之间的联络线路的输电线路。

电力线路又分架空电力线路与电缆电缆线路，故配电线路又分架空配电线路及电缆配电线路。

架空配电线路又分高压架空配电线路(35kV、110kV)、中压架空配电线路(20kV、10kV、6kV、3kV)、低压架空配电线路(220V、380V)，本次小编介绍的主要是中压架空线路，部分涉及低压架空线路，下列阐述的架空配电线路主要指中压架空配电线路，小编不再重复说明。

▲电网示意图架空配电线路是采用电杆将导线悬空架设，直接向用户供电的配电线路。

架空配电线路每条线路的分段点设置单台开关(多为柱上)。

为了有效的利用架空走廊，在城市市区主要采用同杆并架方式。

有双回、四回同杆并架;也有10kV、380V上下排同杆并架。

架空线路按在网络的位置分主干线路和分支线路，在主干线路中间可以直接“T”接成分支线路(大分支线路)，在分支线路中间可以直接“T”接又形成分支线路(小分支线路)。

主干线和较大的分支线应装设分段开关。

主干线路的导线截面一般为120-240mm2，分支线截面一般不少于70mm2。

架空线路具有架设简单;造价低;材料供应充足;分支、维修方便;便于发现和排除故障等优点，缺点是易受外界环境的影响，供电可靠性较差;影响环境的整洁美观等。

架空配电线路主要由电杆、横担、导线、拉线、绝缘子、金具及杆上设备等组成，结构示意图如下图所示。

▲架空配电线路基本结构架空线路最常见的有放射式和环网式两类。

农村、山区中架空线路由于负荷密度较少、分散，供电线路长，导线截面积较少，大多部具备与其它电源联络的条件，一般采用树枝状放射式供电。

1. 何为配电线路输送电能的线路一般称为电力线路，其中由发电厂向电力负荷中心输送电能的线路以及电力系统之间的联络线路为输电线路，架设于变电(开关站)与变电站之间;由电力负荷中心向各个电力用户分配电能的线路为配电线路。

故输电或者配电线路不能按电压等级来区分，只有看其功能作用，在一些地区110kV线路是分配给用户的配电线路，但在一些农村地区35kV也属于变电站与变电站之间的联络线路的输电线路。

电力线路又分架空电力线路与电缆电缆线路，故配电线路又分架空配电线路及电缆配电线路。

架空配电线路又分高压架空配电线路(35kV、110kV)、中压架空配电线路(20kV、10kV、6kV、3kV)、低压架空配电线路(220V、380V)，本次小编介绍的主要是中压架空线路，部分涉及低压架空线路，下列阐述的架空配电线路主要指中压架空配电线路，小编不再重复说明。

▲电网示意图架空配电线路是采用电杆将导线悬空架设，直接向用户供电的配电线路。

架空配电线路每条线路的分段点设置单台开关(多为柱上)。

为了有效的利用架空走廊，在城市市区主要采用同杆并架方式。

有双回、四回同杆并架;也有10kV、380V上下排同杆并架。

架空线路按在网络的位置分主干线路和分支线路，在主干线路中间可以直接“T”接成分支线路(大分支线路)，在分支线路中间可以直接“T”接又形成分支线路(小分支线路)。

主干线和较大的分支线应装设分段开关。

主干线路的导线截面一般为120-240mm2，分支线截面一般不少于70mm2。

架空线路具有架设简单;造价低;材料供应充足;分支、维修方便;便于发现和排除故障等优点，缺点是易受外界环境的影响，供电可靠性较差;影响环境的整洁美观等。

架空配电线路主要由电杆、横担、导线、拉线、绝缘子、金具及杆上设备等组成，结构示意图如下图所示。

▲架空配电线路基本结构架空线路最常见的有放射式和环网式两类。

农村、山区中架空线路由于负荷密度较少、分散，供电线路长，导线截面积较少，大多部具备与其它电源联络的条件，一般采用树枝状放射式供电。

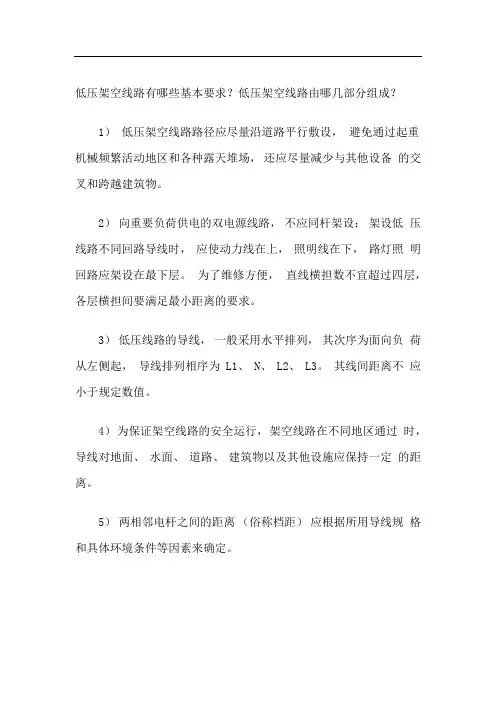

低压架空线路有哪些基本要求？低压架空线路由哪几部分组成？
1）低压架空线路路径应尽量沿道路平行敷设，避免通过起重机械频繁活动地区和各种露天堆场，还应尽量减少与其他设备的交叉和跨越建筑物。

2）向重要负荷供电的双电源线路，不应同杆架设；架设低压线路不同回路导线时，应使动力线在上，照明线在下，路灯照明回路应架设在最下层。

为了维修方便，直线横担数不宜超过四层，各层横担间要满足最小距离的要求。

3）低压线路的导线，一般采用水平排列，其次序为面向负荷从左侧起，导线排列相序为 L1、 N、 L2、 L3。

其线间距离不应小于规定数值。

4）为保证架空线路的安全运行，架空线路在不同地区通过时，导线对地面、水面、道路、建筑物以及其他设施应保持一定的距离。

5）两相邻电杆之间的距离（俗称档距）应根据所用导线规格和具体环境条件等因素来确定。

低压架空线路的结构如图所示，主要由导线、电杆、横担、绝缘子、金具、拉线和电杆基础等组成。

为了安全，有些架空线路还设有防雷保护设施（如避雷线）及接地装置。

架空输电线路基本组成图⽂详解通过图⽂对架空输电线路的杆塔、导线、绝缘⼦、线路⾦具、拉线、杆塔基础、接地装置等的简单阐述。

本次笔者打破常规分类，按从下到上对架空输电线路的主要构成部分进⾏简单介绍，让输电线路的⼊⾏者及⾮输电线路⼯作者了解架空输电线路的基本组成。

1. 杆塔基础及接地▲杆塔基础杆塔基础：埋设在地下，与杆塔底部连接，稳定承受所作⽤荷载的⼀种结构。

图中钢筋混凝⼟部分属于铁塔基础。

▲杆塔地脚螺栓杆塔地脚螺栓：埋设于杆塔基础中，与杆塔底部连接，稳定承受所作⽤荷载的⼀种圆钢结构。

图中红⽩相间的圆钢属于杆塔地脚螺栓。

▲杆塔基础基⾯杆塔基⾯：杆塔地⾯的基准平⾯（⾼低腿⼀般以杆塔中⼼为准）。

▲杆塔基础⽴柱基础⽴柱：杆塔的插⼊式主材与地脚螺栓埋设其中的部分。

▲杆塔基础保护帽基础保护帽：保护地脚螺栓与塔脚板及塔底部主材。

图中基础顶⾯中间包裹塔材部分的混凝⼟部分为保护帽。

▲杆塔基础排⽔沟基础排⽔沟：为防⽌杆塔或杆塔基础被⾬⽔等冲刷⽽砌筑的将⽔引向保护范围外的⽔沟。

▲杆塔基础挡⼟墙杆塔基础挡⼟墙：指⽀承杆塔基础填⼟或⼭坡⼟体、防⽌基础填⼟或⼟体变形失稳的构造物。

▲钢筋混凝⼟电杆底盘钢筋混凝⼟电杆底盘：是预制的⽔泥制品，承受电杆底部向下压⼒，防⽌杆塔下陷的基础部分。

▲钢筋混凝⼟电杆拉盘钢筋混凝⼟电杆拉盘：⽔泥拉线盘承受的是上拔⼒，为防⽌上拔的固定点的，通常埋在⼟中的装置。

▲钢筋混凝⼟电杆卡盘钢筋混凝⼟电杆卡盘：是预制的⽔泥制品，为稳定电线杆，防⽌倒伏，承受的是倾覆⼒，受拉⽅向随风向的改变⽽改变。

▲钢筋混凝⼟电杆拉线钢筋混凝⼟电杆拉线：为了平衡电杆各⽅⾯的作⽤⼒并抵抗风压，防⽌电杆倾倒。

架空输电线路的拉线⼀般由拉盘，拉线U型挂环，拉线棒，UT型线夹，钢绞线，楔型线夹，拉线包箍等组成。

▲接地装置接地装置：接地装置是指埋设在地下的接地电极与由该接地电极到杆塔之间的连接导线的总称。

图中圆钢部分属于接地装置⼀部分。

▲接地引下线接地引下线：接杆塔与接地体的⾦属导体。
