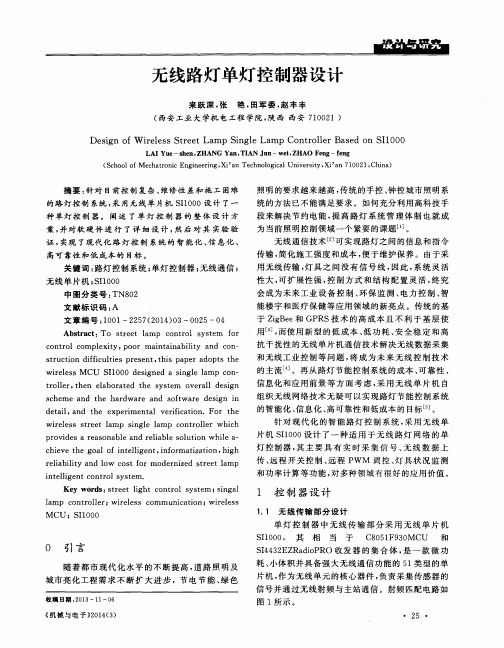

也是城市道路规划建设过程中单灯照明装置在其中应用较为广泛的主要原因[1]。
作为常用的照明系统类型，该装置的组成主要包括开关、节能模块以及用于数据或故障判断的部分，具体包括：（1）单灯监控模块。
该模块通常被安装在灯杆或灯具内，由单灯控制单元与用于检测灯的元器件组成[2]。
（2）单灯通信模块。
用于单灯照明监控系统的通信模块，主要作用是通过接受来自上层控制单元的命令使照明系统做出相应的反应。
其集合了监控前端与单灯装置，集成度较高且发挥出的应用效果也较为突出，是系统智能化表现的核心部件。
（3）单灯适配器。
以其中的开关箱体为例，只要在开关箱的管辖与线路覆盖范围内，就能够集抄单灯装置产生的所有数据，便于后续工作的顺利推进。
利用单灯监控系统能够在其他系统单元的共同协助下实现城市照明线路的全覆盖，目前，该功能已随技术的逐渐成熟而逐步落实到城市的各个区域[3]。
例如，其与监控中心处的监控计算机单元以及与其相对应的软件共同构成了覆盖城市的网络系统，并在通信协议的辅助用于电力系统通信工程中，并突显出极佳的技术应用优势。
而且，其也是实现照明系统智能化的前提条件。
图1 一种电力载波通信模块（2）ZIGBEE通信技术。
该通信技术属于双向无线通信技术的一种，在应用时表现出的主要特点是距离短、应用简单、功耗低，且应用成本也符合系统运营要求。
其中囊括的各类电子设备是该技术实现数据传输的关键，其中包含的主要数据类型有间歇性数据、周期性数据以及反应时间较低的数据[5]。
选择应用该种通信技术时，是促进我国节能减排工作顺利开展的重要手段，为我国照明系统的持续发展奠定了基础。
（2）限流。
该手段的应用，简单而言就是在原本路灯供电电路的基础上增加一个电抗器，将其电抗值增大就能够自由控制路灯的工作电流，继而达到节能减排的目的。
将该种方式融入单灯控制系统中，一般需要采用预先设置的方法。
使用该方式，当使用路灯对街道进行照明后的一段时间内，行人较少或通过的车辆数量较少，均能在转换开关的辅助下，利用电抗器减少路灯电流，这样路灯就能够在小电流的状态下持续运行，路灯的亮度也可以在该种手段的配合下实现自由控制。
路灯单灯控制的原理路灯单灯控制的原理是通过控制电路来实现对路灯的开关控制。
路灯单灯控制系统主要由电源、控制器、传感器和灯具组成。
首先，电源是路灯单灯控制系统的能量来源，通常使用交流电源。
交流电源通过变压器将电压降低到适合路灯工作的电压，然后通过电缆输送到路灯灯具。
控制器是路灯单灯控制系统的核心部件，它负责接收来自传感器的信号，并根据信号的内容来控制灯具的开关。
控制器通常由微处理器、存储器、输入输出接口和控制电路组成。
微处理器负责处理信号和控制灯具的开关，存储器用于存储程序和数据，输入输出接口用于与传感器和灯具进行通信，控制电路用于控制灯具的电流和电压。
传感器是路灯单灯控制系统的感知器，它能够感知周围环境的变化，并将感知到的信号传输给控制器。
常用的传感器包括光敏传感器、红外传感器和微波传感器。
光敏传感器能够感知光线的强弱，当周围光线较暗时，传感器会发出信号通知控制器打开灯具；当周围光线较亮时，传感器会发出信号通知控制器关闭灯具。
红外传感器和微波传感器能够感知到人体的存在，当有人经过时，传感器会发出信号通知控制器打开灯具；当没有人经过时，传感器会发出信号通知控制器关闭灯具。
灯具是路灯单灯控制系统的输出设备，它负责将电能转化为光能，照亮周围的环境。
灯具通常由灯泡、灯罩和灯座组成。
灯泡是灯具的核心部件，它通过电流的通断来产生光线。
灯罩用于保护灯泡，同时也能够调节光线的照射范围和角度。
灯座是灯泡的支撑和连接部件，它负责将灯泡与电源连接起来。
路灯单灯控制系统的工作原理如下：当传感器感知到周围环境的变化时，会发出相应的信号。
控制器接收到信号后，根据信号的内容来控制灯具的开关。
当信号表示需要打开灯具时，控制器会向灯具发送电流，使灯泡发光；当信号表示需要关闭灯具时，控制器会切断灯具的电流，使灯泡熄灭。
路灯单灯控制系统的优点是能够根据环境的变化来自动控制灯具的开关，节省了能源和人力资源。
同时，路灯单灯控制系统还可以根据需要进行灯具的亮度调节，以适应不同的环境需求。
路灯单灯控制器的原理
路灯单灯控制器的原理是通过光感探测器和时间控制器实现对路灯的自动开关控制。
具体原理如下：
1. 光感探测器：路灯单灯控制器内置光感探测器，用于感知周围环境的光照强度。
当环境光照强度达到一定程度时，光感探测器会输出信号。
根据光感探测器的信号，可以判断是否需要开启路灯。
2. 时间控制器：路灯单灯控制器内置时间控制器，用于设定路灯的工作时间。
用户可以根据需要设置路灯的开启和关闭时间，时间控制器会根据设定的时间自动控制路灯开启或关闭。
3. 控制逻辑：路灯单灯控制器会根据光感探测器和时间控制器的输入信号进行控制逻辑处理。
当光感探测器输出信号到达一定阈值，且当前时间处于设定的开启时间段内，控制器会触发开关信号，将路灯开启；当光感探测器输出信号低于阈值，或者当前时间处于设定的关闭时间段内，控制器会触发关闭信号，将路灯关闭。
4. 实时监测：路灯单灯控制器还可以实时监测路灯的工作状态，如是否正常运行、是否有故障等。
如果出现故障，控制器会发送报警信号。
综上所述，路灯单灯控制器的原理是通过光感探测器和时间控制器实现对路灯的自动开关控制，提高了能源利用效率和路灯的使用寿命。
路灯单灯控制的原理是什么路灯单灯控制的原理是通过智能控制系统对路灯的亮灭状态进行调控，以提高能源利用效率及路灯的使用寿命。
主要原理涉及传感器、控制器、执行器和电源等几个方面。
首先，路灯单灯控制的核心是传感器。
传感器的作用是感知周围环境变化，例如光线强度、天气状况、人流量等，从而判断是否需要打开或关闭路灯。
常用的传感器有光敏电阻、红外传感器等。
光敏电阻可以通过感知到光线强度的变化来判断是否需要点亮路灯，而红外传感器则可以通过感知到人体红外辐射识别人流量。
其次，传感器采集到的数据将被传输给控制器进行处理。
控制器根据预定的规则和程序对传感器数据进行处理，并进行相关决策。
例如，当光线强度低于一定阈值或有人经过时，控制器会判断为需要打开路灯，反之则判断为需要关闭路灯。
控制器还可以根据时间、季节、特殊活动等因素制定不同的灯光运行模式，以适应不同的需求。
第三，执行器是路灯亮灭的具体操作装置。
当控制器判断需要打开路灯时，执行器通过接通电源来点亮灯光；当控制器判断需要关闭路灯时，执行器通过切断电源来关闭灯光。
执行器可以是继电器、智能开关等设备，其目的是将控制器的指令转化为具体的动作。
最后，电源是提供路灯供电的重要组成部分。
传统的路灯供电方式是通过市电进行供电，而现代路灯则普遍采用太阳能供电或储能电池供电。
太阳能供电是通过太阳能光电转化系统将太阳能转化为电能，从而为路灯提供稳定的电源。
储能电池供电则是通过将电能储存在电池中，当需要时通过控制器进行释放，以供给路灯使用。
总结来说，路灯单灯控制主要通过传感器感知周围环境变化，将数据传输给控制器进行处理，控制器根据预定规则进行决策，并将指令发送给执行器，执行器负责将指令转化为具体的动作。
同时，电源则为路灯供电，提供稳定的能源。
这样，通过智能控制系统的运作，可以实现对路灯亮灭状态的智能化控制，提高能源利用效率和路灯的使用寿命。
单灯控制管理制度范文单灯控制管理制度一、制度目的为了提高照明管理水平，节约能源，保护环境，制定本制度。
二、制度适用范围本制度适用于公司、学校、工厂、机关等任何需要进行照明设备控制的场所。
三、单灯控制管理制度1. 灯具选型所有照明设备必须符合国家标准，能效等级达到国家规定的最低要求。
2. 照明设备安装照明设备必须由专业人员进行安装，确保设备的正常运行。
3. 照明设备分类根据使用需求和场所特点，将照明设备分为主灯和辅灯。
主灯用于主要照明，辅灯用于辅助照明。
4. 灯具控制（1）主灯控制主灯可分为手动控制和自动控制两种方式。
手动控制方式要求设立专岗人员负责照明设备的开关控制，确保在使用时开关及时、准确、稳定。
自动控制方式可采用传感器等智能设备进行控制。
（2）辅灯控制辅灯一般采用自动控制方式，通过传感器或定时器进行控制。
在没有人员活动或需要辅助照明时，辅灯自动关闭，以节约能源。
5. 灯具使用管理（1）灯具使用时间灯具使用时间根据实际需求进行调整。
晚上人员活动较多的场所可适当延长照明时间，减少照明设备损耗。
非工作时间和无人活动时，应及时关闭照明设备。
（2）灯具亮度调节根据工作环境要求和人员眼睛适应情况，合理调节灯具亮度，避免过亮或过暗引起的视觉疲劳和眼睛不适。
避免不必要的能源浪费。
（3）灯具维护保养定期对灯具进行维护保养，保持灯具的正常工作状态。
如有灯具故障，应及时进行维修或更换。
维修人员必须具备相应的专业知识和技能。
6. 节能措施（1）定时控制：使用定时器对主灯和辅灯进行控制，确保在无人活动或非工作时间灯具自动关闭。
（2）光感控制：使用光感传感器，根据周围环境亮度的变化自动调节灯具亮度。
白天亮度足够时，灯具自动减弱亮度或关闭。
（3）节能灯具：使用节能灯具替代传统荧光灯或白炽灯，降低能耗。
（4）分区控制：合理设置照明设备的分区，根据不同区域的使用需求，开关控制灯具的亮度和时间。
7. 安全管理（1）避免临时用电：严禁临时用电，所有灯具必须接入正常的电路，确保供电安全稳定。
灯饰电路知识点总结灯饰电路是指用来控制和驱动灯具的电气设计和布线。
灯饰电路的合理设计可以实现灯光的亮度调节、颜色温度的调节、灯光的闪烁效果等功能，能够满足人们对于舒适、美观的光照需求。
在灯饰电路的设计和安装过程中，我们需要了解一些电路知识点，包括电路基础知识、灯具连接方式、灯光控制器选型等方面的内容。
在这篇文章中，我们将对灯饰电路知识点进行总结和介绍。
一、电路基础知识1. 电流、电压、电阻的概念及计算电路中的电流表示电荷在单位时间内通过导体的数量，单位是安培(A)；电压是指单位电荷所具有的能量，单位是伏特(V)；电阻是电路对电流的阻碍程度，单位是欧姆(Ω)。
在灯饰电路的设计中，需要根据需要计算电流、电压和电阻的数值，来确定电路的参数和元器件的选型。
2. 串联和并联电路的特点和计算方法串联电路是指电路中的元器件依次排列，电流通过元器件的方式是依次经过每个元器件，电压则是各元器件电压的累加；并联电路是指电路中的元器件平行排列，电流共同经过各元器件，电压相同。
在灯饰电路的设计中，需要根据实际情况选择串联还是并联的电路方式，来满足灯光的需求。
3. 电路功率的计算电路的功率是指单位时间内能量的消耗或产生，计算公式为P=U*I，即功率等于电压乘以电流。
在灯饰电路的设计中，需要根据灯具的功率需求来确定电路的功率参数，来保证电路的稳定和安全。
4. 交流电与直流电的特点交流电是指电流方向和大小周期性变化的电流方式，它的特点是能够在输送中长距离而不损失能量；直流电是指电流方向不变的电流方式，它的特点是能够在稳定状态下保持一定的功率。
在灯饰电路设计中，需要根据实际需要选择合适的交流电或直流电模式，来满足灯具的需求。
二、灯具连接方式1. 单灯控制方式单灯控制方式是指每个灯具都有独立的控制装置，可以单独控制每个灯具的亮度、颜色、闪烁等参数。
在灯饰设计中，单灯控制方式能够实现对每盏灯的个性化控制，能够满足一些特殊场合的需求。
远程单灯控制系统
实现控制中心（路灯管理所）远程对每盏灯的控制和检测，能检
测每盏灯的电流大小，监控软件通过与电流报警设定值进行比对，实现故障判断，并以短信的形式发送到负责人员手机，工作人员接到报警后及时快速赶到现场维修，保证亮灯率达到100%，同时单灯控制器能为LED 灯源发出调光信号，当深夜时可自动降低灯的功率，从而达到节能效果。
单灯控制系统简介
1. 两回路控制：一个单灯控制器能独立控制灯杆上的两盏灯（高灯/
腰灯）。
2. 常闭接点：开关灯先由总电箱的经纬时控定时控制，再到单灯的
开关控制，常闭点的好处是，控制器损坏，或者通讯不上的情况下，保证该灯还是可以点亮的。
3. 调光功能：控制器输出0~10V 的信号与LED 的电源相配合，进行
亮度调整，定时节能。
4. 无线技术：采用433M 频率RF 无线通讯技术，具有距离远，通讯
稳定等特性，双向无线通讯。
5. 外形设计：铝盒金灌胶，防水等级IP67。
系统框图。
单灯控制器技术参数1.性能指标：-开关能力：单灯控制器的最大开关能力是指控制器能够控制的最大照明灯具功率。
通常以单位瓦特（W）表示，常见的开关能力为100W、200W、300W等多个档位。
-控制精度：控制器对照明灯具的控制精度是指控制器设置的亮度值与实际亮度之间的误差。
通常以百分比表示，常见的控制精度为±2%、±5%等。
-调光范围：指控制器能够实现对灯具亮度进行调节的范围。
常见的调光范围为0-100%，即可以实现从熄灭到最大亮度之间的连续调光。
2.电气参数：-输入电压：指控制器的工作电压范围。
常见的输入电压为220V，也有一些型号适用于其他电压等级。
-额定电流：指控制器的额定电流值，通常以安培（A）表示。
额定电流与控制器的开关能力有关。
3.通信接口：-信号输入接口：控制器通常需要接收外部信号进行控制，常见的信号输入接口有RS485、DMX512、DALI等。
-信号输出接口：控制器可能需要将控制信号传递给其他设备或照明灯具，常见的信号输出接口有RS485、DMX512、DALI等。
4.工作环境：-工作温度范围：控制器的工作温度范围指的是控制器能够正常工作的温度范围。
常见的工作温度范围为-20℃至+50℃。
-相对湿度：控制器的工作环境相对湿度范围。
常见的相对湿度范围为0-95%。
-防护等级：控制器的防护等级指的是控制器对灰尘和水的防护能力。
常见的防护等级有IP20、IP65等。
除了上述技术参数外，单灯控制器还可能有其他功能和特点，如支持定时控制、支持多种调光方式、具备故障报警功能等。
这些参数和功能将根据不同的产品型号和应用场景而有所差异。
