LED显示控制器的说明书一、概述本文档为LED显示控制器的说明书。
该控制器适用于LED显示屏和LED标志牌等设备，可实现显示内容的控制和管理。
本文档包含了控制器的功能和使用方法等详细信息。
二、功能1.显示图形和文字：该控制器能够显示各种图形和文字。
2.多种显示模式：该控制器支持多种显示模式，如纯色、动态、渐变等，满足不同场景需求。
3.远程控制：该控制器支持远程控制，可以通过PC端软件或者手机APP来控制显示内容。
4.节能环保：该控制器采用高效能电路设计，功耗低，节能环保。
三、使用方法1.硬件接线：将控制器的输出端口通过网线等连接到LED显示屏，并将控制器的电源接入电源插座。
2.软件设置：在PC端软件或者手机APP中进行相应的设置，包括显示内容、显示模式等。
3.远程控制：通过PC端软件或者手机APP来实现对显示内容的远程控制。
四、注意事项1.请按照说明书中的操作步骤进行操作。
2.请勿将控制器暴露在潮湿或者高温的环境中。
3.请勿私自拆卸或者修改控制器。
4.操作时请注意电源插头的安全接触，避免出现电气安全隐患。
五、技术参数1.输入电压：AC 100-240V2.输出电压：DC 5V3.最大功率：10W4.控制距离：50米5.通信方式：以太网六、售后服务本产品提供两年质保期，如有质量问题请联系售后服务部门。
七、总结以上为本产品的说明书，希望能够帮助您快速熟悉和使用该控制器。
本产品功能强大，使用方便，是您进行LED显示设备控制和管理的理想选择。
如果您在使用过程中遇到任何问题，请随时联系我们的售后服务部门进行咨询和解决。

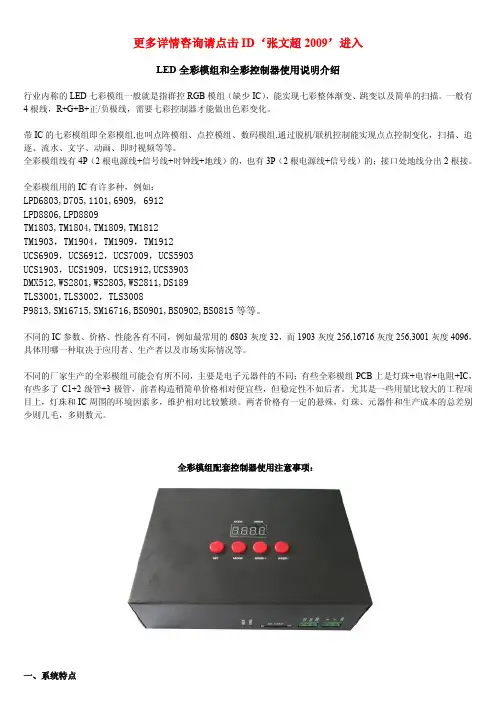

LED全彩模组和全彩控制器使用说明介绍行业内称的LED七彩模组一般就是指群控RGB模组（缺少IC），能实现七彩整体渐变、跳变以及简单的扫描。
一般有4根线，R+G+B+正/负极线，需要七彩控制器才能做出色彩变化。
带IC的七彩模组即全彩模组,也叫点阵模组、点控模组、数码模组,通过脱机/联机控制能实现点点控制变化，扫描、追逐、流水、文字、动画、即时视频等等。
全彩模组线有4P（2根电源线+信号线+时钟线+地线）的，也有3P（2根电源线+信号线）的；接口处地线分出2根接。
全彩模组用的IC有许多种，例如：LPD6803,D705,1101,6909, 6912LPD8806,LPD8809TM1803,TM1804,TM1809,TM1812TM1903，TM1904，TM1909，TM1912UCS6909，UCS6912，UCS7009，UCS5903UCS1903，UCS1909，UCS1912,UCS3903DMX512,WS2801,WS2803,WS2811,DS189TLS3001,TLS3002，TLS3008P9813,SM16715,SM16716,BS0901,BS0902,BS0815等等。
不同的IC参数、价格、性能各有不同，例如最常用的6803灰度32，而1903灰度256,16716灰度256,3001灰度4096，具体用哪一种取决于应用者、生产者以及市场实际情况等。
不同的厂家生产的全彩模组可能会有所不同，主要是电子元器件的不同；有些全彩模组PCB上是灯珠+电容+电阻+IC，有些多了C1+2级管+3极管，前者构造稍简单价格相对便宜些，但稳定性不如后者。
尤其是一些用量比较大的工程项目上，灯珠和IC周围的环境因素多，维护相对比较繁琐。
两者价格有一定的悬殊，灯珠、元器件和生产成本的总差别少则几毛，多则数元。
全彩模组配套控制器使用注意事项：一、系统特点1、32级—65536级灰度控制，软件Gamma校正处理。
![[整理版]同步控制器使用说明书](https://uimg.taocdn.com/e3633ee6f80f76c66137ee06eff9aef8941e489a.webp)

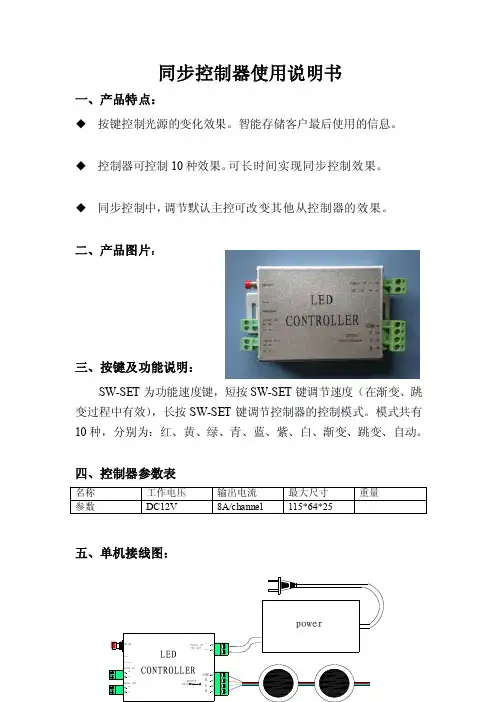

同步控制器使用说明书
一、产品特点：
◆ 按键控制光源的变化效果。
智能存储客户最后使用的信息。
◆ 控制器可控制10种效果。
可长时间实现同步控制效果。
◆ 同步控制中，调节默认主控可改变其他从控制器的效果。
二、产品图片：
三、按键及功能说明：
SW-SET 为功能速度键，短按SW-SET 键调节速度（在渐变、跳变过程中有效），长按SW-SET 键调节控制器的控制模式。
模式共有10种，分别为：红、黄、绿、青、蓝、紫、白、渐变、跳变、自动。
四、控制器参数表
五、单机接线图：
六、主从同步接线图：
七、注意事项：
1、通电之前，请测量使用工作电压是否正确。
2、请确定负载电流在控制器额定输出电流范围内。
八、常见故障排查：
1、如遇红灯未亮请确定输入电压是否正常。
2、开机后红灯亮但未见负载工作，请检查同步信号输入是否正确。
3、连机过程中，如遇不同步现象（主控制器调节后，分控制器有一周期的不同步现象），请检查从主控制器与下一级分控制器之间的同步线（注：两机之间同步线最大距离为20M ），如果正常请依次检查前者从控制器的输出与下一级从控制器的输入之间的同步线。
LED产品使用说明书第一章前言感谢您选择使用我公司研制生产的显示屏控制系统，我们竭诚为广大用户服务。
为了使本系统屏能完美地为您服务，请您在使用前仔细查阅本说明书，以便于正确操作，并请您在使用后妥善保存它。
我公司开发研制的LED显示屏控制系统，支持单色或双色LED显示屏。
本系统具有如下功能：1、系统支持TXT、BMP等文件，可显示16×16至72×72点阵的宋、隶、草、行、楷等汉字，及英文、数字、符号等，也可显示简单的平面图画。
2、本系统具备脱机运行功能，即在显示内容编辑制作完成并发送至显示屏之后，即可关闭控制机。
下次打开显示屏前，如果显示内容不更改，可不打开控制机，直接打开屏体电源即可。
3、有三十九种显示方式。
立即显示：信息整体立即出现于显示屏。
从右向左移入←：信息整体从右向左逐列移动进入显示屏。
从左向右移入→：信息整体从左向右逐列移动进入显示屏。
从下向上卷入↑：信息从下向上逐行进入显示屏。
从上向下卷入↓：信息从上向下逐行进入显示屏。
从左向右展开→：信息从左向右逐列显示于显示屏。
从右向左展开←：信息从右向左逐列显示于显示屏。
从下向上展开↑：信息从下向上逐行显示于显示屏。
从上向下展开↓：信息从上向下逐行显示于显示屏。
等等4、显示内容停留时间可在0-255秒之间任意调节。
5、可自动循环显示用户所要显示的不同内容。
第二章软件运行环境◆ 操作系统中英文Windows98/me/2000/NT/XP◆ 硬件配置CPU: 奔腾300MHz以上内存:64M串口:有一空闲的串口◆ 相关软件OFFICE办公软件--如需播放WORD、EXCEL文件必须安装第三章安装与卸载本软件是绿色软件，只需将Project.exe文件夹拷贝到硬盘就可以运行，运行前将文件只读属性去掉第四章 Project使用说明操作界面如下图所示：注：画面说明主菜单按钮区域：包括发送、编辑文本、编辑图片、校准时间、保存列表、高级设置、发送方式、屏号、屏宽、屏高、串口选择、红绿交换、数据反向、几个命令菜单及设置功能：单屏或全部。
LED控制软件使用操作说明1.软件安装与打开首先，确保你的电脑已经安装了该LED控制软件。
在安装完成后，可以在桌面或者开始菜单中找到该软件的图标。
双击图标即可打开软件。
2.连接LED设备在打开软件后，需要将LED设备与电脑进行连接。
可以通过USB连接线、网线或者串口进行连接。
插好连接线后，点击软件的连接按钮，软件会自动识别连接的LED设备，确保设备已连接成功。
3.设置参数在成功连接LED设备后，可以进行参数设置。
该软件通常提供了多种参数设置选项，可以根据实际需求进行调整。
-亮度设置：可以通过调整亮度来控制LED的亮度水平。
一般来说，亮度范围从1到100，可以根据需要进行调整。
-颜色设置：可以选择LED显示的颜色，一般有红、绿、蓝、黄、紫、青、白等颜色可选，也可以通过调节RGB值来自定义颜色。
-速度设置：如果需要设定LED显示效果的速度，可以通过设置速度选项，一般范围从1到10，数字越大速度越快。
-显示模式：有些软件支持多种显示模式，比如单色显示、单线显示、多线显示等，可以根据需要选择合适的显示模式。
4.执行控制在完成参数设置后，可以点击软件界面上的开始按钮，LED设备将开始根据设置的参数进行相应的显示效果。
可以根据需要随时停止、暂停、继续显示效果。
5.添加自定义内容除了软件自带的显示效果，一些LED控制软件还支持添加自定义内容。
可以通过导入图片、视频或者文字等方式来展示自定义内容。
具体操作方法可以根据软件的使用手册进行了解和操作。
6.保存设置一般情况下，软件支持将参数设置保存下来，方便下次使用时直接加载。
可以通过软件的保存按钮将当前的参数设置保存为一个文件，下次使用时可以通过加载按钮直接加载该文件。
7.其他功能一些LED控制软件还提供了其他一些常用功能，比如字幕滚动、倒计时、闪烁等。
可以根据实际需求进行相应的操作。
总结：。
LED 灯-遥控器操作功能说明LCD 显示屏 一、遥控按键功能定义:：二、功能操作：1） 待机状态：遥控装入2节AAA DC3.6V 电池，本遥控进入待机状态，LCD 显示“锁图标闪烁”2） 系统设置状态：在待机状态下，按”开/关”键可进入系统设置状态，LCD 显示“Set ”字母，再次按此键系统将进入待机状态；以此循环切换待机状态与系统设置状态。
3） 自动运行初始日历时钟设置：当遥控在系统设置状态下，按”时钟设置”键进入系统初始运行日历时钟设置功能，LCD 显示“时钟图标1闪烁”，此时再按”定时参数”键，遥控将进入小时设置，此时按遥控”+/-“键调整小时时间，再次按”定时参数”键，遥控将进入分钟设置，此时按遥控”+/-“键调整分钟点时间，再继续按”定时参数”模式键，遥控将进入星期设置，前面小时、分钟、星期都设置好后，此刻如果按”清除”键时，系统将清除当前设置的小时、分钟、星期等数据，所有数据都设置好后，再一次按”时钟设置”键时系统发送初始运行日历时钟数据，系统并退出系统运行初始日历时钟设置进入系统设置状态。
4）系统定时感应亮灯设置：当遥控在系统设置状态下，按”定时设置”键进入系统第1组定时感应开，LCD显示（“1”、“AM”、“时钟图标2闪烁”），此时再按”定时参数”键，遥控将进入小时设置，此时按遥控”+/-“键调整小时时间，再次按”定时参数”键，遥控将进入分钟设置，此时按遥控”+/-“键调整分钟点时间，再继续按”定时参数”键，遥控将进入星期设置，前面小时、分钟、星期都设置好后，此刻如果按”清除”键时，系统将清除当前设置的小时、分钟、星期等数据，所有数据都设置好后，如果按”确认”键，系统将发送定时数据并自动进入第1组定时感应亮灯关设定，LCD显示（“1”、“PM”、“时钟图标2闪烁”），再次按前术操作方式设置，本系统最多可设7组允许定时感应亮灯时间。
当7组允许定时感应亮灯时间设置完成后，此时按”定时设置”键或按”确认”键，系统将退出允许定时感应亮灯设置功能，并自动进入系统设置状态。
LED控制器的说明书一、产品介绍LED控制器是一种用于控制和调节LED灯光亮度、颜色和效果的设备。
本产品采用先进的技术和高质量材料制造，具有稳定性强、易安装、兼容性好等优点，适用于各种室内和室外LED照明应用。
二、产品特点1. 技术指标1.1 输入电压：AC 100-240V1.2 输出电压：DC 12V/24V1.3 最大功率：100W1.4 工作温度：-20℃~60℃1.5 尺寸：100mm×50mm×30mm2. 功能特点2.1 亮度调节：支持多级亮度调节，可根据需要调节光线亮度，提供更好的照明效果。
2.2 色温调节：可调节灯光的色温，实现冷暖色光的切换，满足不同环境下的照明需求。
2.3 颜色控制：支持RGB色彩混合，可通过控制器调节灯光的红、绿、蓝三原色，创造出丰富多彩的灯光效果。
2.4 音乐控制：内置音乐控制模式，可根据音乐节奏和声音变化实现灯光的同步变化，增添氛围和趣味性。
2.5 定时功能：支持定时开关灯，可根据需要设置开启和关闭时间，方便节能和管理。
三、安装和操作1. 安装1.1 将LED控制器连接到LED灯带或LED灯泡的电源线上，确保正负极连接正确。
1.2 将LED控制器插头插入对应的电源插座，确保供电正常。
1.3 安装完成后，检查各部件连接是否牢固，避免不必要的故障和安全隐患。
2. 操作2.1 亮度调节：通过旋转控制器上的亮度调节钮，顺时针旋转增加亮度，逆时针旋转减小亮度。
2.2 色温调节：通过旋转控制器上的色温调节钮，选择所需的色温，范围从冷色光到暖色光。
2.3 颜色控制：通过旋转控制器上的颜色控制钮，选择所需的颜色或RGB混合的效果。
2.4 音乐控制：将控制器连接到音源设备上，打开音乐后，控制器会根据音乐的声音变化来实现灯光的同步效果。
2.5 定时功能：按照说明书设置定时开启和关闭时间，控制器将自动按照设定时间进行开关操作。
四、注意事项1. 请严格按照产品说明书正确安装和使用LED控制器，避免不必要的问题和安全风险。
LED全彩联机控制系统使用说明书(适用:PC-9)江门市思域科技有限公司2011-10-01目录第1章概述 (3)1.1 主控型号类型 (3)1.2 控制系统适用方案选择指引 (3)1.3 控制器容量 (3)1.4 分控容量 (4)第2章编辑软件说明 (5)2.1使用环境 (5)2.2软件所需文件列表 (6)2.3调试目的 (7)2.4调试前的准备 (7)2.5调用播放器内部的测试文件（选做） (10)2.5.1播放器自动生成6种测试效果 (10)2.6带音控的电脑屏，音控部分的设置。
(11)第3章编播软件的使用 (16)3.1编播软件主要特点 (16)3.2界面说明 (16)3.3软件使用说明 (17)3.3.1实时播放 (17)3.3.2动画播放 (18)3.3.3 Win 7下的实时播放 (19)3.3.4录像播放 (20)3.3.5文字显示 (22)3.3.6录制功能（录像开始及录像结束） (25)3.4其它功能按钮使用说明 (26)3.4.1色彩调整 (26)3.4.2内置效果 (27)3.4.3安装设置 (37)第4章播放软件修改参数 (39)4.1第一步：软件设置： (39)4.1.1信号线走线方式选择： (39)4.1.2屏体尺寸及显示比例 (41)4.2第二步：灯板设置： (43)4.2.1第一类：思域特有的灯板 (44)4.2.2第二类：市场上比较通用的灯板 (44)4.2.3 第三类：客户自定义脚位的灯具 (46)4.3第三步：硬件设置： (46)4.4参数固化 (47)第1章概述1.1主控型号类型在订购控制器前，首先要了解本公司可提供客户的控制器类型及其相关性能。
本公司控制器有以下几种型号：控的型号及数量。
第2章编辑软件说明2.1使用环境1）系统环境须为Windows XP或Windows 7(win 7需使用基本主题和管理员权限)。
2）软件版本语言字符须与系统语言环境一致。
K888_LED控制器一、功能说明：1、交流同步2、SD卡LED全彩控制3、内置86个动画效果4、支持高压AC220或者DC12V电源供电5、按键和数码管操作显示6、设置参数记忆功能7、支持TTL信号输出：TM1803H、UCS1903H、LPD6803、P9813、SM16716等；支持485差分信号输出：A B 差分信号或者单线DMX512信号188 **** **** 刘工二、操作说明：菜单（MENU）键：1、P001-P086共86个内置动画效果2、H001-H100共100个SD卡动画效果3、C001/C000 自动/单一播放4、F001-F100 100级速度，F100最快5、E001-E005 E001:127像素点、E002:512像素点、E003:1024像素点、E004:1536像素点、E005:2048像素点6、L000/L001 无交流同步/有交流同步7、U001-U005 U001:DMX512、U002:UCS1903H、U003:LPD6803、U004:P9813、U005:TM1804H、U006:TM1804L加（UP）键：设置参数加减（DOWN）键：设置参数减确定（OK）键：确定并保存参数三、使用说明：1、上电时会显示软件版本号88822、上电时有SD卡，播放SD卡动画效果，并且数点，灯具芯片类型，由配置文件决定。
3、上电时没有SD卡，控制器自动切换到内置花样，此时控制器可以设置数点，芯片类型。
4、无SD卡时，从TTL信号转到485差分信号，或者从485信号转换到TTL信号时，要重新上电才有效。
5、如果是设置了自动播放模式，开机后会从第一个花样开始自动播放。
6、设置为交流同步功能时，播放速度会相对慢一点。
无交流同步功能时速度会快一点。
7、接AC220V时,控制器自动进入交流同步功能。
如果在播放过程中设置为无交流同步功能，重新上电会不记忆这个设置信息。
如要把控制改为无交流同步功能，可把R17电阻去掉，那么无论重新上电也是没交流同步功能的。
LED控制软件使用操作说明简介LED控制软件是一款能够控制LED灯的应用程序。
通过软件，用户可以进行颜色、亮度等各种参数的设置，并将设置实时反映到LED灯上。
安装1.下载LED控制软件安装包；2.打开安装包，按照安装界面提示进行安装；3.安装完成后，启动软件。
功能介绍LED控制软件主要拥有以下几个功能：1. 颜色设置通过软件，用户可以选择LED灯显示的颜色。
用户可以通过下拉菜单选择常用颜色，也可以通过色板自行选择颜色。
2. 亮度设置用户可以通过滑动条控制LED灯的亮度。
滑动条分为10个等级，用户可以根据需要进行调节。
3. 效果模式设置软件提供了多种LED灯的效果模式供用户选择。
用户可以通过下拉菜单选择模式，例如呼吸灯、跑马灯等。
4. 时间设置用户可以通过软件设置LED灯定时开关。
用户可以选择开关时间，并选择是否循环执行。
操作说明1. 打开软件双击桌面上的LED控制图标，或者在“开始”菜单中找到LED控制软件并点击打开。
2. 连接LED灯连接LED灯到电脑USB端口。
3. 选择颜色在“颜色”下拉菜单中选择需要的颜色，或者在色板中自行选择颜色。
4. 调节亮度通过滑动条调节LED灯的亮度，共分为10个等级。
5. 选择效果模式在“效果”下拉菜单中选择需要的效果模式。
6. 设定时间在“时间”中选择LED灯的定时开关时间，пользователь может选择开关时间，并选择是否循环执行。
7. 应用设置点击“应用”按钮，设置保存成功，提示设置成功。
8. 断开连接用户完成操作后，点击“断开连接”按钮，断开与LED灯的连接，关闭软件。
注意事项•连接LED灯前，请在电脑中安装LED驱动程序；•软件仅支持连接一盏LED灯，不支持同时连接多盏LED灯；•操作完成后，请及时断开与LED灯的连接，以免影响LED灯使用寿命。
总结通过本文档的介绍和操作说明，相信用户已经能够轻松地掌握LED控制软件的使用方法。
在使用软件时，请注意相关的注意事项，以免出现意外情况。
J S-D K系列L E D全彩控制器使用说明书(V1.2)J S-D K-T1a_1024(L E D全彩单通道同步控制器) J S-D K-T2a_1024(L E D全彩双通道同步控制器) J S-D K-T4a_1024(L E D全彩四通道同步控制器) J S-D K-T8a_1024(L E D全彩八通道同步控制器) J S-D K-T1b_512(L E D全彩单通道单机控制器) J S-D K-T1b_1024(L E D全彩双通道单机控制器) J S-D K-T2b_1024(L E D全彩四通道单机控制器) J S-D K-T4b_1024(L E D全彩四通道单机控制器) J S-D K-T8b_1024(L E D全彩八通道单机控制器)一、概述J S-D K系列L E D全彩控制器目前上市九款：包括J S-D K-T1a_1024、J S-D K-T2a_1024、J S-D K-T4a_1024、J S-D K-T8a_1024、J S-D K-T1b_512、J S-D K-T1b_1024、J S-D K-T2b_1024、J S-D K-T4b_1024、J S-D K-T8a_1024。
L E D全彩同步控制器通过交流220V市电进行同步播放，可以多台联合使用。
L E D全彩灯单机控制器D C+5～+24V控制，只能单机使用。
L E D全彩同步控制器主要适用于：L E D模组、全彩穿孔灯、外控护栏管、灯条、全彩点光源等。
二、技术参数输入电压：同步控制器(交流220V，50H z市电)单机控制器(直流+5V～直流+24V)控制路数：J S-D K-T1a_1024(1路)、J S-D K-T2a_1024(2路)、J S-D K-T4a_1024(4路)、 J S-D K-T8a_1024(8路)、 J S-D K-T1b_512(1路)、J S-D K-T1b_1024(1路)、J S-D K-T2b_1024(2路)、J S-D K-T4b_1024(4路)、J S-D K-T8b_1024(8路)同步模式：自动检测50H工频信号(同步控制器)。
智能LED 路灯控制系统操作说明
1. 集中控制器连接方式：
2. 打开电源开关
3. 设置IP 地址
打到ON 状态
220V AC L 线接8# N 线接10#
网线接口
GPRS 模块
注意手机卡方向
检查并确认发送和收到数据即可
4. 电脑主机插入网线后，先打开IE 浏览器，在双击路灯监控系统软件，此软件打开后图标会缩小到右下角！
5. 输入密码 “123456”点击登录
1.双击打开IE
2.双击打开软件
3.再次双击打开
6. 进入控制软件界面，如果未连接成功检查是否有发送和收到数据，接着点刷新。
123456
2点击管理下的日志
3点击查询
4集中控制器连通
5刷新
7 集中控制器复位-----下发------配置
3下发
5配置成功
2复位
4配置
1点击1次
查询
2 （8台电源配置成功）
8. 巡测功能说明 每次命令间隔为2分钟 开灯—关灯----开灯---100%--75%--50%---25% 结束
9. 灯具故障反馈：先点击LED 组1在巡测到调光状态时将灯具编号1504防水头拔除，会出现报警声音及图标显示
红色，在次将防水头插好，报警声音消除，红色图标变为绿色！
1点击回到主界面
2点击选中集中控制器
3．点击调光
4．调到20级点击发送。
ledlightingcontroller控制器说明书LED灯光控制器使用说明书一、背景介绍在现代社会中，LED灯光的应用越来越广泛。
为了更好地控制和调节LED灯光的亮度、颜色和效果，LED灯光控制器应运而生。
本篇文章将详细介绍LED灯光控制器的使用方法和注意事项，以帮助用户更好地了解和操作该控制器。
二、控制器概述1. 外观设计：本款LED灯光控制器采用简约而时尚的外观设计，采用高级金属材质制作，手感舒适，增加了产品的质感。
2. 功能特点：本款控制器具备多种功能，包括亮度调节、颜色调节、节能模式等，满足用户对不同场景的需求。
三、控制器使用方法1. 连接：将LED灯光控制器与电源和LED灯进行正确的连接，确保电源正常连接，以及灯珠与控制器连接正确。
2. 打开电源：通电后，控制器的指示灯将亮起。
3. 功能选择：一般来说，使用控制器的按钮或旋钮来选择不同的功能。
具体的操作方法需要参照产品说明书进行操作。
四、亮度调节1. 找到亮度调节功能按钮或旋钮，在控制器上找到相应标记。
2. 轻轻旋转或按压亮度调节按钮，LED灯光的亮度将相应发生变化。
3. 根据需要逐渐调节至合适的亮度。
五、颜色调节1. 根据控制器的说明书，找到颜色选择功能按钮或旋钮。
2. 通过旋转或按压颜色调节按钮，改变LED灯的颜色。
此款控制器支持多种颜色模式选择，具体变换效果请参考说明书。
六、节能模式1. 本控制器设计了节能模式，用以提高对LED灯使用寿命的保护和节约能源。
2. 在控制器功能选项中寻找节能模式，并将其打开。
3. 节能模式的具体功能可参考产品说明书。
七、注意事项1. 在使用控制器前，务必仔细阅读产品说明书，了解使用方法和注意事项。
2. 在操作过程中，注意电源的正负极连接，防止反接现象。
3. 避免将控制器和LED灯暴露在过度潮湿或高温的环境下，以免损坏设备。
4. 定期清洁控制器表面，避免灰尘和污垢积累，影响使用效果。
5. 当长时间不使用控制器时，建议将电源切断，以免造成电源浪费和电器故障。
J S-D K系列L E D全彩控制器
使用说明书(V1.2)
J S-D K-T1a_1024(L E D全彩单通道同步控制器) J S-D K-T2a_1024(L E D全彩双通道同步控制器) J S-D K-T4a_1024(L E D全彩四通道同步控制器) J S-D K-T8a_1024(L E D全彩八通道同步控制器) J S-D K-T1b_512(L E D全彩单通道单机控制器) J S-D K-T1b_1024(L E D全彩双通道单机控制器) J S-D K-T2b_1024(L E D全彩四通道单机控制器) J S-D K-T4b_1024(L E D全彩四通道单机控制器) J S-D K-T8b_1024(L E D全彩八通道单机控制器)
一、概述
J S-D K系列L E D全彩控制器目前上市九款：包括J S-D K-T1a_1024、J S-D K-T2a_1024、J S-D K-T4a_1024、J S-D K-T8a_1024、J S-D K-T1b_512、J S-D K-T1b_1024、J S-D K-T2b_1024、J S-D K-T4b_1024、J S-D K-T8a_1024。
L E D全彩同步控制器通过交流220V市电进行同步播放，可以多台联合使用。
L E D全彩灯单机控制器D C+5～+24V控制，只能单机使用。
L E D全彩同步控制器主要适用于：L E D模组、全彩穿孔灯、外控护栏管、灯条、全彩点光源等。
二、技术参数
输入电压：同步控制器(交流220V，50H z市电)
单机控制器(直流+5V～直流+24V)
控制路数：J S-D K-T1a_1024(1路)、J S-D K-T2a_1024(2路)、J S-D K-T4a_1024(4路)、 J S-D K-T8a_1024(8路)、 J S-D K-T1b_512(1路)、J S-D K-T1b_1024(1路)、
J S-D K-T2b_1024(2路)、J S-D K-T4b_1024(4路)、J S-D K-T8b_1024(8路)同步模式：自动检测50H工频信号(同步控制器)。
驱动芯片：三线芯片，四线芯片。
三、产品特点
l智能化软件设计支持自动布线、手动布线，大大提高工作效率。
l便捷化软件设计10分钟学会软件设计、布线操作，简单实用。
l数据文件U盘导入，方便灵活，适应性强。
l软件24位伽马校正，展现绚丽画面。
l白光全亮测试，迅速排查接线及电源供电问题。
l经过严格电磁兼容性测试，防静电、抗干扰、防谐波，坚实可靠！
四、产品说明
（图一）
LED全彩控制器的硬件部分包括壳体部分和电路板部分。
电路板部分（见图一）的组成包括：微处理器、隔离PT、信号端子、电源端子、U盘插座、拔码开关、测试按键和蜂鸣器等。
电源端子：连接交流220V市电(同步控制器)，连接直流+5V~+24V (单机控制器)。
信号端子：用于连接LED全彩灯，每个通道包括三个信号：GND、CLK和DA TA。
拔码开关：用于设置分机地址和播放速度。
测试按键：用于切换全彩灯的各种测试状态，测试状态包括：全亮、全灭、渐变等。
蜂鸣器：在控制器上电时响一声，表示开始运行。
在U盘读取数据时，会发出连续“滴、滴”的响声，提示用户正在读取数据。
U盘插座：用于连接U盘，也可以通过U盘延长线连线U盘。
五、分机地址编码
LED全彩灯同步控制器可以多台联合使用，可以控制更多全彩灯。
多台联合使用时每个控制器须配置一个地址编码。
控制器内部的拔码开关一共有8位，其中6位用来设置分机地址，2位用来设置播放速度，每一位有“拔上”与“拔下”两个状态；这个6位拔码开关设置分机地址，就是6个二进制数，可以表示64（26）种状态，即64个地址编码。
拔码开关上有‘1’-‘6’，6位数字，每一位开关“拔上”表示数字“1“，“拔下”表示数字“0”。
地址编码值就是这个拔码开关表示的二进制数值。
如果6个拔码开关全部拔下，表示二进制000000，其拔码地址就是0x00；只有一台控制器使用时，其地址表示成0x00即可。
备注:L E D全彩灯单机控制器的只有一个分机地址那就是0x00。
例如：12台全彩同步控制器共同使用时，（图二）表示各个控制器的分机地址的配置情况。
其它数量的控制器共同使用时，其配置分机地址的方法一样。
第1台第2台第3台第4台
第5台第6台第7台第8台
第9台第10台第11台第12台
（图二）
五、播放速度设置
L E D全彩灯同步控制器内部的拔码开关一共有8位，其中6位用来设置分机地址，2位用来设置播放速度，每一位有“拔上”与“拔下”两个状态，如图二；2位速度设置拔码开关可以设置4种播放速度模式。
备注:L E D全彩单机控制器的播放速度执行计算机软件设置的速度。
速度0：控制器执行计算机软件设置的速度，（7码拔下，8码拔下）。
速度1:控制器执行30帧/秒的播放速度，（7码拔上，8码拔下）。
速度2:控制器执行15帧/秒的播放速度，（7码拔下，8码拔上）。
速度3:控制器执行8帧/秒的播放速度，（7码拔上，8码拔上）。
六、接线示意图
L E D全彩灯同步控制器J S-D K-T1a_1024、J S-D K-T2a_1024、J S-D K-T4a_1024、J S-D K-T8a_1024，可以单台使用，也可以多台联合使用。
各个控制器的交流220V插座最好连接在一个电源插座上，使用时同时上电和断电。
具体接线如(如图三)所示。
（图三）LED全彩同步控制器
L E D全彩灯单机控制器J S-D K-T1b_512、J S-D K-T1b_1024、J S-D K-T2b_1024、J S-D K-T4b_1024、J S-D K-T8b_1024，用于单台使用，供用电压为+5V～+24V直流开关电源。
七、注意事项
1、全彩灯同步控制器为交流220V强电接入，注意安全，切勿接错。
2、全彩灯功耗较大，尽量选用较粗的电源总线供电。
3、一个工程使用多台开关电源时，全部电源的负极连接一起。
4、切勿使交流220V电源线接触信号端子或U盘接口，可能烧坏控制器！
5、全彩灯单机控制的正负极电源请勿接反，否则可以烧坏控制器。
6、在电源噪声较大场合，推荐使用三芯电源线，控制器应连接地线。
7、在控制器读取数据其间，请勿拔插U盘，否则可能导致数据丢失。
