第一章挡土墙设计与验算（理正软件电算）原始条件(K72+080) 墙身尺寸墙身高: 9.000(m)墙顶宽: 1.250(m)面坡倾斜坡度: 1:0.250背坡倾斜坡度: 1:-0.250采用1个扩展墙址台阶:墙趾台阶b1: 0.600(m)墙趾台阶h1: 0.900(m)墙趾台阶与墙面坡坡度相同墙底倾斜坡率: 0.200:1物理参数圬工砌体容重: 25.000(kN/m3)圬工之间摩擦系数: 0.400地基土摩擦系数: 0.500墙身砌体容许压应力: 1200.000(kPa)墙身砌体容许剪应力: 90.000(kPa)墙身砌体容许拉应力: 90.000(kPa)墙身砌体容许弯曲拉应力: 140.000(kPa)挡土墙类型: 一般挡土墙墙后填土内摩擦角: 43.000(度)墙后填土粘聚力: 0.000(kPa)墙后填土容重: 19.000(kN/m3)墙背与墙后填土摩擦角: 20.000(度)地基土容重: 18.000(kN/m3)修正后地基承载力特征值: 700.000(kPa)地基承载力特征值提高系数:墙趾值提高系数: 1.200墙踵值提高系数: 1.300平均值提高系数: 1.000墙底摩擦系数: 0.600地基土类型: 土质地基地基土内摩擦角: 23.000(度)土压力计算方法: 库仑坡线土柱坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 6.470 4.310 02 13.000 0.000 1第1个: 距离0.500(m),宽度5.500(m),高度1.050(m)坡面起始距离: 0.000(m)地面横坡角度: 0.123(度)填土对横坡面的摩擦角: 35.000(度)墙顶标高: 0.000(m)===================================================================== 第 1 种情况: 一般情况[土压力计算] 计算高度为 9.352(m)处的库仑主动土压力按实际墙背计算得到:第1破裂角： 35.575(度)Ea=122.083(kN) Ex=121.422(kN) Ey=12.684(kN) 作用点高度 Zy=3.122(m) 墙身截面积 = 12.116(m2) 重量 = 302.899 (kN)(一) 滑动稳定性验算基底摩擦系数 = 0.600采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = 11.310 (度)Wn = 297.017(kN) En = 36.251(kN) Wt = 59.403(kN) Et = 116.576(kN) 滑移力= 57.173(kN) 抗滑力= 199.961(kN)滑移验算满足: Kc = 3.497 > 1.300地基土层水平向: 滑移力= 121.422(kN) 抗滑力= 160.585(kN)地基土层水平向: 滑移验算满足: Kc2 = 1.323 > 1.300(二) 倾覆稳定性验算相对于墙趾点，墙身重力的力臂 Zw = 2.233 (m)相对于墙趾点，Ey的力臂 Zx = 2.543 (m)相对于墙趾点，Ex的力臂 Zy = 2.770 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 336.339(kN-m) 抗倾覆力矩= 708.567(kN-m)倾覆验算满足: K0 = 2.107 > 1.500(三) 地基应力及偏心距验算基础类型为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力 = 333.268(kN) 作用于墙趾下点的总弯矩=372.228(kN-m)基础底面宽度 B = 1.797 (m) 偏心距 e = -0.219(m)基础底面合力作用点距离基础趾点的距离 Zn = 1.117(m)基底压应力: 趾部=50.145 踵部=320.813(kPa)最大应力与最小应力之比 = 320.813 / 50.145 = 6.398作用于基底的合力偏心距验算满足: e=-0.219 <= 0.200*1.797 = 0.359(m)墙趾处地基承载力验算满足: 压应力=50.145 <= 840.000(kPa)墙踵处地基承载力验算满足: 压应力=320.813 <= 910.000(kPa)地基平均承载力验算满足: 压应力=185.479 <= 700.000(kPa)(四) 基础强度验算基础为天然地基，不作强度验算(五) 墙底截面强度验算验算截面以上，墙身截面积 = 11.790(m2) 重量 = 294.750 (kN) 相对于验算截面外边缘，墙身重力的力臂 Zw = 2.261 (m)相对于验算截面外边缘，Ey的力臂 Zx = 2.543 (m)相对于验算截面外边缘，Ex的力臂 Zy = 2.770 (m)[容许应力法]:法向应力检算:作用于验算截面的总竖向力 = 307.434(kN) 作用于墙趾下点的总弯矩=362.417(kN-m)相对于验算截面外边缘，合力作用力臂 Zn = 1.179(m)截面宽度 B = 1.850 (m) 偏心距 e1 = -0.254(m)截面上偏心距验算满足: e1= -0.254 <= 0.250*1.850 = 0.462(m)截面上压应力: 面坡=29.369 背坡=302.993(kPa)压应力验算满足: 计算值= 302.993 <= 1200.000(kPa)切向应力检算:剪应力验算满足: 计算值= -0.839 <= 90.000(kPa)(六)台顶截面强度验算[土压力计算]计算高度为 8.100(m)处的库仑主动土压力按实际墙背计算得到:第1破裂角： 35.241(度)Ea=91.583(kN) Ex=91.088(kN) Ey=9.515(kN) 作用点高度 Zy=2.705(m) [强度验算]验算截面以上，墙身截面积 = 10.125(m2) 重量 = 253.125 (kN)相对于验算截面外边缘，墙身重力的力臂 Zw = 1.638 (m)相对于验算截面外边缘，Ey的力臂 Zx = 1.926 (m)相对于验算截面外边缘，Ex的力臂 Zy = 2.705 (m)[容许应力法]:法向应力检算:作用于验算截面的总竖向力 = 262.640(kN) 作用于墙趾下点的总弯矩=186.432(kN-m)相对于验算截面外边缘，合力作用力臂 Zn = 0.710(m)截面宽度 B = 1.250 (m) 偏心距 e1 = -0.085(m)截面上偏心距验算满足: e1= -0.085 <= 0.250*1.250 = 0.313(m)截面上压应力: 面坡=124.551 背坡=295.674(kPa)压应力验算满足: 计算值= 295.674 <= 1200.000(kPa)切向应力检算:剪应力验算满足: 计算值= -11.175 <= 90.000(kPa)=================================================各组合最不利结果(一) 滑移验算安全系数最不利为：组合1(一般情况)抗滑力 = 199.961(kN),滑移力 = 57.173(kN)。
理正岩土软件---挡土墙计算书重力式挡土墙验算[执行标准：铁路]计算项目：重力式挡土墙 1计算时间： 2010-10-16 16:03:41 星期六------------------------------------------------------------------------ 原始条件:墙身尺寸:墙身高: 6.000(m)墙顶宽: 1.800(m)面坡倾斜坡度: 1:0.250背坡倾斜坡度: 1:0.000采用1个扩展墙址台阶:墙趾台阶b1: 1.600(m)墙趾台阶h1: 0.800(m)墙趾台阶与墙面坡坡度相同墙踵台阶b3: 0.600(m)墙踵台阶h3: 0.800(m)墙底倾斜坡率: 0.000:1物理参数:圬工砌体容重: 24.000(kN/m3)圬工之间摩擦系数: 0.400地基土摩擦系数: 0.400砌体种类: 片石砌体水泥土砂浆强度等级: M10挡土墙类型: 一般挡土墙墙后填土内摩擦角: 30.000(度)墙后填土粘聚力: 0.000(kPa)墙后填土容重: 24.000(kN/m3)墙背与墙后填土摩擦角: 15.000(度)地基土容重: 19.000(kN/m3)修正后地基土容许承载力: 200.000(kPa)墙底摩擦系数: 0.300地基土类型: 土质地基地基土内摩擦角: 30.000(度)土压力计算方法: 库仑坡线土柱:坡面线段数: 1折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 10.500 7.000 0坡面起始距离: 0.000(m)地面横坡角度: 0.000(度)墙顶标高: 0.000(m)=====================================================================第 1 种情况: 无荷载的情况[土压力计算] 计算高度为 6.000(m)处的库仑主动土压力按实际墙背计算得到:第1破裂角： 50.000(度)Ea=436.706 Ex=421.826 Ey=113.028(kN) 作用点高度 Zy=2.000(m) 墙身截面积 = 17.060(m2) 重量 = 409.440 kN(一) 滑动稳定性验算由于挡墙埋入地下至少0.5m，故不存在滑动情况。
挡土墙计算(理正岩土)（一）引言概述：挡土墙计算是在工程设计中经常遇到的问题之一，它对于岩土力学的理解和计算技巧要求较高。
本文将以岩土力学中的理正岩土为背景，围绕挡土墙计算展开讨论。
本文将从五个方面进行详细阐述，包括墙体受力分析、岩土强度计算、稳定性分析、变形分析、以及基础设计。
通过这些内容的叙述，旨在帮助读者更好地理解和应用挡土墙计算的相关知识。
正文：一、墙体受力分析：1.1 确定挡土墙所受的重力和地震力1.2 计算挡土墙所受的土压力和水压力1.3 考虑附加荷载对挡土墙的作用1.4 分析墙体的剪力、弯矩和轴力分布1.5 考虑墙体内部的试块受力状态二、岩土强度计算：2.1 分析土壤属性和力学性质的实验测试2.2 确定岩土强度的计算方法和公式2.3 考虑不同土层的强度参数2.4 评估岩土强度参数的不确定性2.5 采用适当的安全系数进行强度计算三、稳定性分析：3.1 利用变形分析方法进行稳定性计算3.2 考虑挡土墙的倾覆和滑动稳定性3.3 分析挡土墙的局部破坏和整体失稳3.4 评估挡土墙的稳定性安全系数3.5 进行不同工况下的稳定性验证与校核四、变形分析：4.1 确定土体的应力-应变特性4.2 分析挡土墙的弹性和塑性变形4.3 利用有限元法进行应变分析4.4 评估挡土墙的变形限值和控制方法4.5 考虑土体与结构之间的界面反应五、基础设计：5.1 确定挡土墙基础的类型和尺寸5.2 分析基础承载力和沉降控制5.3 考虑不同软弱层对基础的影响5.4 评估基础的稳定性安全系数5.5 确定适当的基础处理和加固措施总结：经过以上的阐述，我们可以看出挡土墙计算中的理正岩土是一个复杂而重要的问题。
墙体受力分析、岩土强度计算、稳定性分析、变形分析以及基础设计，这五个方面是进行挡土墙计算必须要考虑的内容。
在进行计算时，要根据具体工程情况和设计要求，采用适当的方法和参数，保证挡土墙的稳定性和安全性。
通过本文的学习，相信读者对挡土墙计算有了更深入的了解，能够在实际工程中能够灵活应用相关知识，提高工程设计的水平和质量。
挡土墙设计说明书设计资料本路段为山岭重丘区二级公路改建工程，路基宽度为12m，设计路线起点桩号为K5+150，终点桩号为K5+285。
其中平曲线交点桩号为K5+208.22，转角为右转87o30'15"，曲线半径为60m，缓和曲线长35m。
路线处地表1-2m为亚粘土覆盖层，其下为砂岩。
设计参数圬工砌体容重: 23.000(kN/m3)圬工之间摩擦系数: 0.400地基土摩擦系数: 0.500砌体种类: 片石砌体砂浆标号: 7.5石料强度(MPa): 30挡土墙类型: 一般挡土墙墙后填土内摩擦角: 35.000(度)墙后填土粘聚力: 42.500(kPa)墙后填土容重: 19.000(kN/m3)墙背与墙后填土摩擦角: 17.500(度)地基土容重: 18.000(kN/m3)修正后地基土容许承载力: 500.000(kPa)地基土容许承载力提高系数:墙底摩擦系数: 0.500地基土类型: 天然岩土地基地基土内摩擦角: 30.000(度)设计方法与内容1、拟定挡土墙的结构形式及断面尺寸2、拟定挡土墙基础的形式及尺寸3、车辆荷载换算4、土压力计算5、结构验算（1）抗滑稳定性（2）抗倾覆稳定性（3）基底应力验算（4）墙身强度验算设计步骤(1) 进行车辆荷载换算;(2) 利用有关主动土压力计算的相应公式，计算主动土压力，求出土压力的大小、方向及作用点;(3) 设计挡土墙截面。
先拟定墙身尺寸，然后进行：a) 抗滑稳定性计算；b) 抗倾覆稳定性验算；c) 基底应力验算；d) 截面应力验算；e) 挡土墙截面尺寸的调整与选取（注:挡土墙截面尺寸要满足计算荷载及验算荷载的各项要求）。
(4) 画出选用的挡土墙平面、横断面图、纵断面图，整理计算书等有关设计文件。
主要参考文献交通部第二公路勘察设计院公路设计手册《路基》第二版。
人民交通出版社。
何兆益、杨锡武《路基路面工程》，人民交通出版社。
中华人民共和国行业设计标准，《公路路基设计规范》，人民交通出版社。
理正挡土墙设计计算实例范本一：理正挡土墙设计计算实例1. 简介本旨在提供一种理正挡土墙设计计算的实例。
挡土墙是一种用于防止土方滑坡和土体倒塌的结构物，具有广泛的应用。
设计计算过程需要考虑土体力学、结构力学等方面的知识，并结合实际工程条件进行分析和计算。
2. 土壤参数测定挡土墙的设计计算首先需要确定土壤参数，如土壤的重度、摩擦角、内摩擦角等。
这些参数可以通过室内试验、野外勘探，或参考相关文献得到。
根据实际情况确定土壤参数及其变化范围，以便进行设计计算。
3. 挡土墙结构形式选择根据具体工程条件和挡土墙的用途，选择合适的挡土墙结构形式。
常见的挡土墙结构形式包括重力挡土墙、钢筋混凝土挡土墙、土工格栅挡土墙等。
根据工程要求进行合理选择，确保结构的稳定性和经济性。
4. 稳定性分析进行挡土墙的稳定性分析，包括平衡状态分析和破坏状态分析。
平衡状态分析考虑挡土墙在工作状态下的各种力与力矩之间的平衡关系，确定墙体的稳定性。
破坏状态分析考虑挡土墙在极限荷载下的破坏形式，确定墙体的破坏机制和承载力。
5. 结构计算进行挡土墙的结构计算，计算墙体的各种受力情况，包括正向土压力、水平承载力、抗滑力等。
根据土壤参数和结构参数进行计算，得到挡土墙的受力状态和变形情况。
6. 墙体抗倾覆稳定性分析进行挡土墙的抗倾覆稳定性分析，考虑土压力、自重力、地震力等因素对挡土墙的倾覆稳定性的影响。
计算墙体倾覆力矩和抵抗倾覆力矩，判断挡土墙的稳定性。
7. 其他考虑因素在设计计算过程中，还需考虑其他因素的影响，如地下水位、雨水渗透、环境因素等。
根据具体情况进行合理的设计计算。
8. 结论通过上述设计计算过程，可以得到挡土墙的各种受力情况和稳定性分析结果。
根据这些结果进行结构设计和施工，确保挡土墙在使用过程中的稳定性和安全性。
附件：本所涉及的附件如下：1. 挡土墙设计计算表格2. 土壤参数测定报告样本3. 挡土墙结构形式选择参考资料法律名词及注释：1. 挡土墙：用于防止土方滑坡和土体倒塌的结构物。

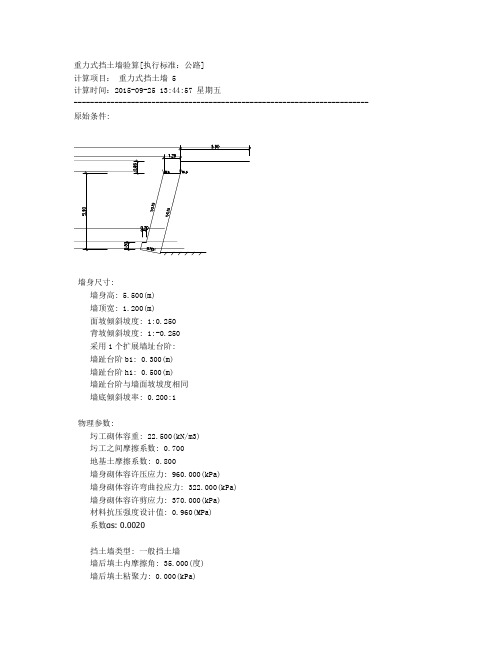

重力式挡土墙验算[执行标准：公路]计算项目：重力式挡土墙5计算时间：2015-09-2513:44:57星期五------------------------------------------------------------------------原始条件:墙身尺寸:墙身高: 5.500(m)墙顶宽: 1.200(m)面坡倾斜坡度:1:0.250背坡倾斜坡度:1:-0.250采用1个扩展墙址台阶:墙趾台阶b1:0.300(m)墙趾台阶h1:0.500(m)墙趾台阶与墙面坡坡度相同墙底倾斜坡率:0.200:1物理参数:圬工砌体容重:22.500(kN/m3)圬工之间摩擦系数:0.700地基土摩擦系数:0.800墙身砌体容许压应力:960.000(kPa)墙身砌体容许弯曲拉应力:322.000(kPa)墙身砌体容许剪应力:370.000(kPa)材料抗压强度设计值:0.960(MPa)系数αs:0.0020挡土墙类型:一般挡土墙墙后填土内摩擦角:35.000(度)墙后填土粘聚力:0.000(kPa)墙后填土容重:19.000(kN/m3)墙背与墙后填土摩擦角:17.500(度)地基土容重:21.000(kN/m3)修正后地基承载力特征值:425.000(kPa)地基承载力特征值提高系数:墙趾值提高系数: 1.200墙踵值提高系数: 1.300平均值提高系数: 1.000墙底摩擦系数:0.400地基土类型:土质地基地基土内摩擦角:30.000(度)土压力计算方法:库仑坡线土柱:坡面线段数:2折线序号水平投影长(m)竖向投影长(m)换算土柱数10.0000.86002 5.0000.0000作用于墙上的附加集中荷载数:3(作用点坐标相对于墙左上角点)荷载号X Y P作用角是否为被动土压力(m)(m)(kN/m)(度)10.0000.0009.500270.000√2 1.2000.00016.250270.000√3-1.675-5.5000.0000.000√坡面起始距离:0.000(m)地面横坡角度:0.000(度)填土对横坡面的摩擦角:17.500(度)墙顶标高:0.000(m)挡墙分段长度:20.000(m)=====================================================================第1种情况:组合1=============================================组合系数: 1.0001.挡土墙结构重力分项系数= 1.000√2.墙顶上的有效永久荷载分项系数= 1.000√3.墙顶与第二破裂面间有效荷载分项系数= 1.000√4.填土侧压力分项系数= 1.000√5.车辆荷载引起的土侧压力分项系数= 1.000√6.附加集中力分项系数= 1.000√7.附加集中力分项系数= 1.000√8.附加集中力分项系数= 1.000√=============================================[土压力计算]计算高度为 5.786(m)处的库仑主动土压力无荷载时的破裂角=35.990(度)按实际墙背计算得到:第1破裂角：35.990(度)Ea=68.158(kN)Ex=68.033(kN)Ey=4.118(kN)作用点高度Zy=1.929(m)墙身截面积= 6.964(m2)重量=156.696(kN)(一)滑动稳定性验算基底摩擦系数=0.400采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度=11.310(度)Wn=153.653(kN)En=17.380(kN)Wt=30.731(kN)Et=65.904(kN)Epn=7.575(kN)Ept=-1.515(kN)滑移力=35.174(kN)抗滑力=72.959(kN)滑移验算满足:Kc= 2.074> 1.300滑动稳定方程验算：滑动稳定方程满足:方程值=58.750(kN)>0.0地基土层水平向:滑移力=68.033(kN)抗滑力=138.260(kN)地基土层水平向:滑移验算满足:Kc2= 2.032> 1.300(二)倾覆稳定性验算相对于墙趾点，墙身重力的力臂Zw= 1.539(m)相对于墙趾点，Ey的力臂Zx= 1.911(m)相对于墙趾点，Ex的力臂Zy= 1.643(m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩=111.769(kN-m)抗倾覆力矩=267.825(kN-m)倾覆验算满足:K0= 2.396> 1.500倾覆稳定方程验算：倾覆稳定方程满足:方程值=151.664(kN-m)>0.0(三)地基应力及偏心距验算基础类型为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力=178.609(kN)作用于墙趾下点的总弯矩=156.056(kN-m)基础底面宽度B= 1.457(m)偏心距e=-0.145(m)基础底面合力作用点距离基础趾点的距离Zn=0.874(m)基底压应力:趾部=49.234踵部=195.962(kPa)最大应力与最小应力之比=195.962/49.234= 3.980作用于基底的合力偏心距验算满足:e=-0.145<=0.167*1.457=0.243(m)墙趾处地基承载力验算满足:压应力=49.234<=510.000(kPa)墙踵处地基承载力验算满足:压应力=195.962<=552.500(kPa)地基平均承载力验算满足:压应力=122.598<=425.000(kPa)(四)基础强度验算基础为天然地基，不作强度验算(五)墙底截面强度验算验算截面以上，墙身截面积= 6.750(m2)重量=151.875(kN)相对于验算截面外边缘，墙身重力的力臂Zw= 1.557(m)相对于验算截面外边缘，Ey的力臂Zx= 1.911(m)相对于验算截面外边缘，Ex的力臂Zy= 1.643(m)[容许应力法]:法向应力检算:作用于验算截面的总竖向力=163.718(kN)作用于墙趾下点的总弯矩=151.349(kN-m)相对于验算截面外边缘，合力作用力臂Zn=0.924(m)截面宽度B= 1.500(m)偏心距e1=-0.174(m)截面上偏心距验算满足:e1=-0.174<=0.250*1.500=0.375(m)截面上压应力:面坡=32.983背坡=185.308(kPa)压应力验算满足:计算值=185.308<=960.000(kPa)切向应力检算:剪应力验算满足:计算值=-31.046<=370.000(kPa)[极限状态法]:重要性系数γ0=1.000验算截面上的轴向力组合设计值Nd=181.743(kN)轴心力偏心影响系数αk=0.860挡墙构件的计算截面每沿米面积A= 1.500(m2)材料抗压强度设计值fcd=960.000(kPa)偏心受压构件在弯曲平面内的纵向弯曲系数Ψk=0.928计算强度时:强度验算满足:计算值=181.743<=1238.898(kN)计算稳定时:稳定验算满足:计算值=181.743<=1149.992(kN)(六)台顶截面强度验算[土压力计算]计算高度为 5.000(m)处的库仑主动土压力无荷载时的破裂角=35.959(度)按实际墙背计算得到:第1破裂角：35.959(度)Ea=53.126(kN)Ex=53.029(kN)Ey=3.210(kN)作用点高度Zy=1.667(m) [强度验算]验算截面以上，墙身截面积= 6.000(m2)重量=135.000(kN)相对于验算截面外边缘，墙身重力的力臂Zw= 1.225(m)相对于验算截面外边缘，Ey的力臂Zx= 1.617(m)相对于验算截面外边缘，Ex的力臂Zy= 1.667(m)[容许应力法]:法向应力检算:作用于验算截面的总竖向力=145.935(kN)作用于墙趾下点的总弯矩=97.688(kN-m)相对于验算截面外边缘，合力作用力臂Zn=0.669(m)截面宽度B= 1.200(m)偏心距e1=-0.069(m)截面上偏心距验算满足:e1=-0.069<=0.250*1.200=0.300(m)截面上压应力:面坡=79.416背坡=163.809(kPa)压应力验算满足:计算值=163.809<=960.000(kPa)切向应力检算:剪应力验算满足:计算值=-40.938<=370.000(kPa)[极限状态法]:重要性系数γ0=1.000验算截面上的轴向力组合设计值Nd=163.960(kN)轴心力偏心影响系数αk=0.961挡墙构件的计算截面每沿米面积A= 1.200(m2)材料抗压强度设计值fcd=960.000(kPa)偏心受压构件在弯曲平面内的纵向弯曲系数Ψk=0.914计算强度时:强度验算满足:计算值=163.960<=1107.553(kN)计算稳定时:稳定验算满足:计算值=163.960<=1012.717(kN)=====================================================================第2种情况:组合2=============================================组合系数: 1.0001.挡土墙结构重力分项系数= 1.000√2.墙顶上的有效永久荷载分项系数= 1.000√3.墙顶与第二破裂面间有效荷载分项系数= 1.000√4.填土侧压力分项系数= 1.000√5.车辆荷载引起的土侧压力分项系数= 1.000√6.附加集中力分项系数= 1.000√7.附加集中力分项系数= 1.000√8.附加集中力分项系数= 1.000√=============================================[土压力计算]计算高度为 5.786(m)处的库仑主动土压力无荷载时的破裂角=35.990(度)按实际墙背计算得到:第1破裂角：35.990(度)Ea=68.158(kN)Ex=68.033(kN)Ey=4.118(kN)作用点高度Zy=1.929(m)墙身截面积= 6.964(m2)重量=156.696(kN)(一)滑动稳定性验算基底摩擦系数=0.400采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度=11.310(度)Wn=153.653(kN)En=17.380(kN)Wt=30.731(kN)Et=65.904(kN)Epn=7.575(kN)Ept=-1.515(kN)滑移力=35.174(kN)抗滑力=72.959(kN)滑移验算满足:Kc= 2.074> 1.300滑动稳定方程验算：滑动稳定方程满足:方程值=58.750(kN)>0.0地基土层水平向:滑移力=68.033(kN)抗滑力=138.260(kN)地基土层水平向:滑移验算满足:Kc2= 2.032> 1.300(二)倾覆稳定性验算相对于墙趾点，墙身重力的力臂Zw= 1.539(m)相对于墙趾点，Ey的力臂Zx= 1.911(m)相对于墙趾点，Ex的力臂Zy= 1.643(m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩=111.769(kN-m)抗倾覆力矩=267.825(kN-m)倾覆验算满足:K0= 2.396> 1.500倾覆稳定方程验算：倾覆稳定方程满足:方程值=151.664(kN-m)>0.0(三)地基应力及偏心距验算基础类型为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力=178.609(kN)作用于墙趾下点的总弯矩=156.056(kN-m)基础底面宽度B= 1.457(m)偏心距e=-0.145(m)基础底面合力作用点距离基础趾点的距离Zn=0.874(m)基底压应力:趾部=49.234踵部=195.962(kPa)最大应力与最小应力之比=195.962/49.234= 3.980作用于基底的合力偏心距验算满足:e=-0.145<=0.167*1.457=0.243(m)墙趾处地基承载力验算满足:压应力=49.234<=510.000(kPa)墙踵处地基承载力验算满足:压应力=195.962<=552.500(kPa)地基平均承载力验算满足:压应力=122.598<=425.000(kPa)(四)基础强度验算基础为天然地基，不作强度验算(五)墙底截面强度验算验算截面以上，墙身截面积= 6.750(m2)重量=151.875(kN)相对于验算截面外边缘，墙身重力的力臂Zw= 1.557(m)相对于验算截面外边缘，Ey的力臂Zx= 1.911(m)相对于验算截面外边缘，Ex的力臂Zy= 1.643(m)[容许应力法]:法向应力检算:作用于验算截面的总竖向力=163.718(kN)作用于墙趾下点的总弯矩=151.349(kN-m)相对于验算截面外边缘，合力作用力臂Zn=0.924(m)截面宽度B= 1.500(m)偏心距e1=-0.174(m)截面上偏心距验算满足:e1=-0.174<=0.250*1.500=0.375(m)截面上压应力:面坡=32.983背坡=185.308(kPa)压应力验算满足:计算值=185.308<=960.000(kPa)切向应力检算:剪应力验算满足:计算值=-31.046<=370.000(kPa)[极限状态法]:重要性系数γ0=1.000验算截面上的轴向力组合设计值Nd=181.743(kN)轴心力偏心影响系数αk=0.860挡墙构件的计算截面每沿米面积A= 1.500(m2)材料抗压强度设计值fcd=960.000(kPa)偏心受压构件在弯曲平面内的纵向弯曲系数Ψk=0.928计算强度时:强度验算满足:计算值=181.743<=1238.898(kN)计算稳定时:稳定验算满足:计算值=181.743<=1149.992(kN)(六)台顶截面强度验算[土压力计算]计算高度为 5.000(m)处的库仑主动土压力无荷载时的破裂角=35.959(度)按实际墙背计算得到:第1破裂角：35.959(度)Ea=53.126(kN)Ex=53.029(kN)Ey=3.210(kN)作用点高度Zy=1.667(m) [强度验算]验算截面以上，墙身截面积= 6.000(m2)重量=135.000(kN)相对于验算截面外边缘，墙身重力的力臂Zw= 1.225(m)相对于验算截面外边缘，Ey的力臂Zx= 1.617(m)相对于验算截面外边缘，Ex的力臂Zy= 1.667(m)[容许应力法]:法向应力检算:作用于验算截面的总竖向力=145.935(kN)作用于墙趾下点的总弯矩=97.688(kN-m)相对于验算截面外边缘，合力作用力臂Zn=0.669(m)截面宽度B= 1.200(m)偏心距e1=-0.069(m)截面上偏心距验算满足:e1=-0.069<=0.250*1.200=0.300(m)截面上压应力:面坡=79.416背坡=163.809(kPa)压应力验算满足:计算值=163.809<=960.000(kPa)切向应力检算:剪应力验算满足:计算值=-40.938<=370.000(kPa)[极限状态法]:重要性系数γ0=1.000验算截面上的轴向力组合设计值Nd=163.960(kN)轴心力偏心影响系数αk=0.961挡墙构件的计算截面每沿米面积A= 1.200(m2)材料抗压强度设计值fcd=960.000(kPa)偏心受压构件在弯曲平面内的纵向弯曲系数Ψk=0.914计算强度时:强度验算满足:计算值=163.960<=1107.553(kN)计算稳定时:稳定验算满足:计算值=163.960<=1012.717(kN)=====================================================================第3种情况:组合3=============================================组合系数: 1.0001.挡土墙结构重力分项系数= 1.000√2.墙顶上的有效永久荷载分项系数= 1.000√3.墙顶与第二破裂面间有效荷载分项系数= 1.000√4.填土侧压力分项系数= 1.000√5.车辆荷载引起的土侧压力分项系数= 1.000√6.附加集中力分项系数= 1.000√7.附加集中力分项系数= 1.000√8.附加集中力分项系数= 1.000√=============================================[土压力计算]计算高度为 5.786(m)处的库仑主动土压力无荷载时的破裂角=35.990(度)按实际墙背计算得到:第1破裂角：35.990(度)Ea=68.158(kN)Ex=68.033(kN)Ey=4.118(kN)作用点高度Zy=1.929(m)墙身截面积= 6.964(m2)重量=156.696(kN)(一)滑动稳定性验算基底摩擦系数=0.400采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度=11.310(度)Wn=153.653(kN)En=17.380(kN)Wt=30.731(kN)Et=65.904(kN) Epn=7.575(kN)Ept=-1.515(kN)滑移力=35.174(kN)抗滑力=72.959(kN)滑移验算满足:Kc= 2.074> 1.300滑动稳定方程验算：滑动稳定方程满足:方程值=58.750(kN)>0.0地基土层水平向:滑移力=68.033(kN)抗滑力=138.260(kN)地基土层水平向:滑移验算满足:Kc2= 2.032> 1.300(二)倾覆稳定性验算相对于墙趾点，墙身重力的力臂Zw= 1.539(m)相对于墙趾点，Ey的力臂Zx= 1.911(m)相对于墙趾点，Ex的力臂Zy= 1.643(m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩=111.769(kN-m)抗倾覆力矩=267.825(kN-m)倾覆验算满足:K0= 2.396> 1.500倾覆稳定方程验算：倾覆稳定方程满足:方程值=151.664(kN-m)>0.0(三)地基应力及偏心距验算基础类型为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力=178.609(kN)作用于墙趾下点的总弯矩=156.056(kN-m)基础底面宽度B= 1.457(m)偏心距e=-0.145(m)基础底面合力作用点距离基础趾点的距离Zn=0.874(m)基底压应力:趾部=49.234踵部=195.962(kPa)最大应力与最小应力之比=195.962/49.234= 3.980作用于基底的合力偏心距验算满足:e=-0.145<=0.167*1.457=0.243(m)墙趾处地基承载力验算满足:压应力=49.234<=510.000(kPa)墙踵处地基承载力验算满足:压应力=195.962<=552.500(kPa)地基平均承载力验算满足:压应力=122.598<=425.000(kPa)(四)基础强度验算基础为天然地基，不作强度验算(五)墙底截面强度验算验算截面以上，墙身截面积= 6.750(m2)重量=151.875(kN)相对于验算截面外边缘，墙身重力的力臂Zw= 1.557(m)相对于验算截面外边缘，Ey的力臂Zx= 1.911(m)相对于验算截面外边缘，Ex的力臂Zy= 1.643(m)[容许应力法]:法向应力检算:作用于验算截面的总竖向力=163.718(kN)作用于墙趾下点的总弯矩=151.349(kN-m)相对于验算截面外边缘，合力作用力臂Zn=0.924(m)截面宽度B= 1.500(m)偏心距e1=-0.174(m)截面上偏心距验算满足:e1=-0.174<=0.250*1.500=0.375(m)截面上压应力:面坡=32.983背坡=185.308(kPa)压应力验算满足:计算值=185.308<=960.000(kPa)切向应力检算:剪应力验算满足:计算值=-31.046<=370.000(kPa)[极限状态法]:重要性系数γ0=1.000验算截面上的轴向力组合设计值Nd=181.743(kN)轴心力偏心影响系数αk=0.860挡墙构件的计算截面每沿米面积A= 1.500(m2)材料抗压强度设计值fcd=960.000(kPa)偏心受压构件在弯曲平面内的纵向弯曲系数Ψk=0.928计算强度时:强度验算满足:计算值=181.743<=1238.898(kN)计算稳定时:稳定验算满足:计算值=181.743<=1149.992(kN)(六)台顶截面强度验算[土压力计算]计算高度为 5.000(m)处的库仑主动土压力无荷载时的破裂角=35.959(度)按实际墙背计算得到:第1破裂角：35.959(度)Ea=53.126(kN)Ex=53.029(kN)Ey=3.210(kN)作用点高度Zy=1.667(m) [强度验算]验算截面以上，墙身截面积= 6.000(m2)重量=135.000(kN)相对于验算截面外边缘，墙身重力的力臂Zw= 1.225(m)相对于验算截面外边缘，Ey的力臂Zx= 1.617(m)相对于验算截面外边缘，Ex的力臂Zy= 1.667(m)[容许应力法]:法向应力检算:作用于验算截面的总竖向力=145.935(kN)作用于墙趾下点的总弯矩=97.688(kN-m)相对于验算截面外边缘，合力作用力臂Zn=0.669(m)截面宽度B= 1.200(m)偏心距e1=-0.069(m)截面上偏心距验算满足:e1=-0.069<=0.250*1.200=0.300(m)截面上压应力:面坡=79.416背坡=163.809(kPa)压应力验算满足:计算值=163.809<=960.000(kPa)切向应力检算:剪应力验算满足:计算值=-40.938<=370.000(kPa)[极限状态法]:重要性系数γ0=1.000验算截面上的轴向力组合设计值Nd=163.960(kN)轴心力偏心影响系数αk=0.961挡墙构件的计算截面每沿米面积A= 1.200(m2)材料抗压强度设计值fcd=960.000(kPa)偏心受压构件在弯曲平面内的纵向弯曲系数Ψk=0.914计算强度时:强度验算满足:计算值=163.960<=1107.553(kN)计算稳定时:稳定验算满足:计算值=163.960<=1012.717(kN)=================================================各组合最不利结果=================================================(一)滑移验算安全系数最不利为：组合1(组合1)抗滑力=72.959(kN),滑移力=35.174(kN)。
挡土墙单元计算书计算采用北京理正软件设计研究院所编制的《理正挡土墙设计软件（Ver 5.11）》设计。
设计时根据现场实际做恰当调整。
由于现场高程变化较大，4号挡土墙分别选取ZK062、ZK444和ZKR450进行滑动稳定性、倾覆稳定性等分析。
设计计算时，4号挡土墙按国标《建筑边坡工程技术规范》（GB50330-2002）进行计算。
按ZK062计算得滑移验算满足: Kc = 3.35 > 1.300倾覆验算满足: K0 = 2.826 > 1.500按ZK444计算得滑移验算满足: Kc = 1.777 > 1.300倾覆验算满足: K0 = 2.581> 1.500按ZKR450计算得滑移验算满足: Kc = 1.831 > 1.300倾覆验算满足: K0 = 2.656 > 1.500截面强度验算均满足要求。
依据《理正基坑深基坑支护结构设计软件》按ZK444验算挡土墙顶填土稳定性得：K=2.71>1.3计算结果表明：本标段采用上述支挡方案是安全的。
Zk62-007.446标段-5.8米截面重力式挡土墙验算[执行标准：通用]原始条件:墙身尺寸:墙身高: 5.800(m)墙顶宽: 1.840(m)面坡倾斜坡度: 1:0.200背坡倾斜坡度: 1:0.000采用1个扩展墙址台阶:墙趾台阶b1: 0.240(m)墙趾台阶h1: 0.590(m)墙趾台阶与墙面坡坡度相同墙底倾斜坡率: 0.200:1物理参数:圬工砌体容重: 22.000(kN/m3)圬工之间摩擦系数: 0.400地基土摩擦系数: 0.500墙身砌体容许压应力: 690.000(kPa)墙身砌体容许剪应力: 210.000(kPa)墙身砌体容许拉应力: 80.000(kPa)墙身砌体容许弯曲拉应力: 130.000(kPa)挡土墙类型: 一般挡土墙墙后填土内摩擦角: 35.000(度)墙后填土粘聚力: 0.000(kPa)墙后填土容重: 18.000(kN/m3)墙背与墙后填土摩擦角: 17.500(度)地基土容重: 19.000(kN/m3)修正后地基土容许承载力: 240.000(kPa)地基土容许承载力提高系数:墙趾值提高系数: 1.200墙踵值提高系数: 1.300平均值提高系数: 1.000墙底摩擦系数: 0.600地基土类型: 岩石地基地基土内摩擦角: 35.000(度)土压力计算方法: 库仑坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 3.000 2.000 02 5.000 0.000 2第1个: 距离0.000(m),宽度11.000(m),高度0.560(m)第2个: 距离11.000(m),宽度42.000(m),高度3.330(m)坡面起始距离: 1.340(m)地面横坡角度: 62.000(度)墙顶标高: 0.000(m)=====================================================================第 1 种情况: 一般情况[土压力计算] 计算高度为 6.448(m)处的库仑主动土压力按实际墙背计算得到:第1破裂角： 28.000(度)Ea=162.735 Ex=155.203 Ey=48.935(kN) 作用点高度 Zy=2.606(m) 墙身截面积 = 15.227(m2) 重量 = 335.002 kN墙顶上的土重 = 10.774(kN) 重心坐标(1.393,0.298)(相对于墙面坡上角点) (一) 滑动稳定性验算基底摩擦系数 = 0.600采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = 11.310 (度)Wn = 339.061(kN) En = 78.423(kN) Wt = 67.812(kN) Et = 142.592(kN) 滑移力= 74.780(kN) 抗滑力= 250.490(kN)滑移验算满足: Kc = 3.350 > 1.300地基土摩擦系数 = 0.500地基土层水平向: 滑移力= 155.203(kN) 抗滑力= 207.328(kN)地基土层水平向: 滑移验算满足: Kc2 = 1.336 > 1.300(二) 倾覆稳定性验算相对于墙趾点，墙身重力的力臂 Zw = 2.000 (m)相对于墙趾点，Ey的力臂 Zx = 3.240 (m)相对于墙趾点，Ex的力臂 Zy = 1.958 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 303.915(kN-m) 抗倾覆力矩= 858.781(kN-m)倾覆验算满足: K0 = 2.826 > 1.500(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力 = 417.484(kN) 作用于墙趾下点的总弯矩=554.865(kN-m) 基础底面宽度 B = 3.304 (m) 偏心距 e = 0.323(m)基础底面合力作用点距离基础趾点的距离 Zn = 1.329(m)基底压应力: 趾部=200.462 踵部=52.239(kPa)最大应力与最小应力之比 = 200.462 / 52.239 = 3.837作用于基底的合力偏心距验算满足: e=0.323 <= 0.250*3.304 = 0.826(m)墙趾处地基承载力验算满足: 压应力=200.462 <= 288.000(kPa)墙踵处地基承载力验算满足: 压应力=52.239 <= 312.000(kPa)地基平均承载力验算满足: 压应力=126.351 <= 240.000(kPa)(四) 基础强度验算基础为天然地基，不作强度验算(五) 墙底截面强度验算验算截面以上，墙身截面积 = 14.178(m2) 重量 = 311.907 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 1.989 (m)相对于验算截面外边缘，Ey的力臂 Zx = 3.240 (m)相对于验算截面外边缘，Ex的力臂 Zy = 1.958 (m)[容许应力法]:法向应力检算:作用于验算截面的总竖向力 = 371.616(kN) 作用于墙趾下点的总弯矩=504.981(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.359(m)截面宽度 B = 3.240 (m) 偏心距 e1 = 0.261(m)截面上偏心距验算满足: e1= 0.261 <= 0.300*3.240 = 0.972(m)截面上压应力: 面坡=170.159 背坡=59.234(kPa)压应力验算满足: 计算值= 170.159 <= 690.000(kPa)切向应力检算:剪应力验算满足: 计算值= 2.024 <= 210.000(kPa)(六) 台顶截面强度验算[土压力计算] 计算高度为 5.210(m)处的库仑主动土压力按实际墙背计算得到:第1破裂角： 28.000(度)Ea=116.982 Ex=111.567 Ey=35.177(kN) 作用点高度 Zy=2.151(m) 墙身截面积 = 12.301(m2) 重量 = 270.618 kN墙顶上的土重 = 10.774(kN) 重心坐标(1.393,0.298)(相对于墙面坡上角点)[强度验算]验算截面以上，墙身截面积 = 12.301(m2) 重量 = 270.618 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 1.682 (m)相对于验算截面外边缘，Ey的力臂 Zx = 2.882 (m)相对于验算截面外边缘，Ex的力臂 Zy = 2.151 (m)[容许应力法]:法向应力检算:作用于验算截面的总竖向力 = 316.569(kN) 作用于墙趾下点的总弯矩=342.868(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.083(m)截面宽度 B = 2.882 (m) 偏心距 e1 = 0.358(m)截面上偏心距验算满足: e1= 0.358 <= 0.300*2.882 = 0.865(m)截面上压应力: 面坡=191.694 背坡=27.993(kPa)压应力验算满足: 计算值= 191.694 <= 690.000(kPa)切向应力检算:剪应力验算满足: 计算值= -5.226 <= 210.000(kPa)=================================================各组合最不利结果=================================================(一) 滑移验算安全系数最不利为：组合1(一般情况)抗滑力 = 250.490(kN),滑移力 = 74.780(kN)。
DQ1 挡土墙计算书1、压力计算2P0=Kaq=0.5*10=5.0kN/mP1=Kaγ1 h1=0.5*18*0.5=4.5kN/mP2=Kaγ2 h2=0.5*8*4.62=18.5kN/mPw=γwh2=10*4.62=46.2kN/m2、墙身弯矩设计值计算已知条件：墙板厚度为0.35m；混凝土强度为C35、fc=16.7N/mm2、混凝土保护层C=50mm；钢筋HRB400、fy=360N/mm2电算结果，M S= 226.9 kN·m ,计算得AS=2385mm23、墙身弯矩标准值计算电算结果，M B=168.1kN·m4、裂缝计算已知条件：墙板厚度为0.35m；混凝土强度为C35、f c=16.7N/mm2、f tk=2.20 N/mm2、混凝土保护层C=50mm；钢筋HRB400、f y=360N/mm2配筋为22-100，As=3801mm2，d=22mm构件电算得w max=0.182mm，满足要求。
挡土墙理正计算书：DQ1连续梁计算书：LXLJS-3(工程名称: **写字楼工程..., 结构重要性系数=1.0)======================================================================== 一.设计资料1. 几何信息: (单位: 除注明外,均为mm)梁号 1: 跨长 = 4800 B×H = 1000 × 3302. 荷载条件:均布恒载标准值=0.00kN/m ；活载准永久值系数=0.50均布活载标准值=0.00kN/m ；支座弯矩调幅系数=100.0%梁容重=25.00kN/m3；计算时不考虑梁自重:恒载分项系数=1.35 ；活载分项系数=1.00说明: 各梁跨的附加荷载参见[几何及荷载标准值简图]3.配筋信息:抗震等级:非抗震；纵筋种类:HRB400 ； fyk=400 N/mm2混凝土强度等级:C35 ； fc=16.7 N/mm2 ； ft= 1.57 N/mm2；箍筋种类:HPB235 ； fyk=235 N/mm2配筋调整系数 =1.5 ；上部保护层厚度=30mm下部保护层厚度=30mm最大裂缝限值=0.200mm ；挠度控制系数C=200二.计算结果：单位说明: 弯矩:kN.m_剪力:kN 纵筋面积:mm2_箍筋面积:mm2/m裂缝:mm_挠度:mm 尺寸:mm_内力计算采用有限元计算方法截面配筋方式:单筋----------------------------------------------------------------------- 梁号 1: 跨长 = 4800 B×H = 1000 × 330左中右弯矩(-) : 0.000 0.000 -226.917弯矩(+) : 0.000 110.203 0.000剪力: 97.889 -28.969 -265.662上部as: 40 40 40下部as: 40 40 40上部纵筋: 660 660 2385下部纵筋: 660 1101 660箍筋Asv: 1794 1794 1794上纵实配: 5E18(1272) 5E18(1272) 12E20(3770)下纵实配: 5E18(1272) 6E20(1885) 5E18(1272)箍筋实配: 4d8@70(2872) 4d8@70(2872) 4d8@70(2872)腰筋实配: ----(0) ----(0) ----(0) 上实配筋率: 0.39% 0.39% 1.14%下实配筋率: 0.39% 0.57% 0.39%箍筋配筋率: 0.29% 0.29% 0.29% 裂缝: 0.000 0.121 0.182挠度: 0.000 6.687 0.000最大裂缝: 0.182mm<0.200mm最大挠度: 6.687mm<24.000mm(4800/200)-----------------------------------------------------------------------三. 所有简图：----------------------------------------------------------------------- 【理正结构工具箱V5.7】计算日期: 2012-10-31 13:38:00 -----------------------------------------------------------------------。

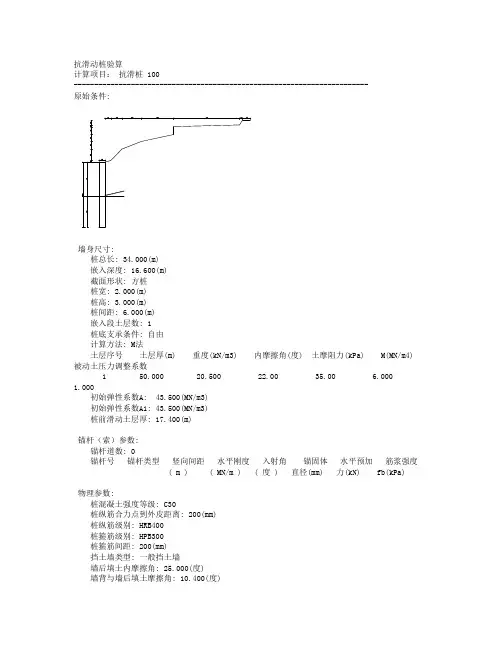

抗滑动桩验算计算项目：抗滑桩 100------------------------------------------------------------------------原始条件:墙身尺寸:桩总长: 34.000(m)嵌入深度: 16.600(m)截面形状: 方桩桩宽: 2.000(m)桩高: 3.000(m)桩间距: 6.000(m)嵌入段土层数: 1桩底支承条件: 自由计算方法: M法土层序号土层厚(m) 重度(kN/m3) 内摩擦角(度) 土摩阻力(kPa) M(MN/m4) 被动土压力调整系数1 50.000 20.500 22.00 35.00 6.000 1.000初始弹性系数A: 43.500(MN/m3)初始弹性系数A1: 43.500(MN/m3)桩前滑动土层厚: 17.400(m)锚杆（索）参数:锚杆道数: 0锚杆号锚杆类型竖向间距水平刚度入射角锚固体水平预加筋浆强度( m ) ( MN/m ) ( 度 ) 直径(mm) 力(kN) fb(kPa)物理参数:桩混凝土强度等级: C30桩纵筋合力点到外皮距离: 200(mm)桩纵筋级别: HRB400桩箍筋级别: HPB300桩箍筋间距: 200(mm)挡土墙类型: 一般挡土墙墙后填土内摩擦角: 25.000(度)墙背与墙后填土摩擦角: 10.400(度)墙后填土容重: 20.200(kN/m3)横坡角以上填土的土摩阻力(kPa): 0.00横坡角以下填土的土摩阻力(kPa): 0.00坡线与滑坡推力:坡面线段数: 8折线序号水平投影长(m) 竖向投影长(m)1 3.100 0.8002 5.900 6.0003 10.000 4.0004 16.600 3.5005 0.000 4.2006 34.500 0.8007 1.400 2.5008 4.200 0.000地面横坡角度: 13.000(度)墙顶标高: 0.000(m)参数名称参数值推力分布类型三角形桩后剩余下滑力水平分力 600.000(kN/m)桩后剩余抗滑力水平分力 0.000(kN/m)钢筋混凝土配筋计算依据：《混凝土结构设计规范》(GB 50010-2010)注意：内力计算时，滑坡推力、库仑土压力分项(安全)系数 = 1.200===================================================================== 第 1 种情况: 滑坡推力作用情况[桩身所受推力计算]假定荷载三角形分布:桩后: 上部=0.000(kN/m) 下部=413.793(kN/m)桩前: 上部=0.000(kN/m) 下部=0.000(kN/m)桩前分布长度=17.400(m)(一) 桩身内力计算计算方法: m 法背侧——为挡土侧；面侧——为非挡土侧。
衡重式挡土墙验算[执行标准：公路]计算项目：衡重式挡土墙 6计算时间： 2013-06-22 23:31:27 星期六------------------------------------------------------------------------ 原始条件:墙身尺寸:墙身总高: 9.600(m)上墙高: 3.400(m)墙顶宽: 0.660(m)台宽: 1.500(m)面坡倾斜坡度: 1:0.150上墙背坡倾斜坡度: 1:0.200下墙背坡倾斜坡度: 1:-0.200采用1个扩展墙址台阶:墙趾台阶b1: 0.300(m)墙趾台阶h1: 0.500(m)墙趾台阶与墙面坡坡度相同墙底倾斜坡率: 0.200:1下墙土压力计算方法: 力多边形法物理参数：圬工砌体容重: 23.000(kN/m3)圬工之间摩擦系数: 0.400地基土摩擦系数: 0.500砌体种类: 片石砌体砂浆标号: 5石料强度(MPa): 30挡土墙类型: 一般挡土墙墙后填土内摩擦角: 35.000(度)墙后填土粘聚力: 0.000(kPa)墙后填土容重: 19.000(kN/m3)墙背与墙后填土摩擦角: 17.500(度)地基土容重: 18.000(kN/m3)修正后地基土容许承载力: 500.000(kPa)地基土容许承载力提高系数:墙趾值提高系数: 1.200墙踵值提高系数: 1.300平均值提高系数: 1.000墙底摩擦系数: 0.500地基土类型: 土质地基地基土内摩擦角: 30.000(度)坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 3.000 2.000 02 5.000 0.000 0地面横坡角度: 20.000(度)墙顶标高: 0.000(m)挡墙分段长度: 10.000(m)=====================================================================第 1 种情况: 组合1=============================================组合系数: 1.0001. 挡土墙结构重力分项系数 = 1.000 √2. 填土重力分项系数 = 1.000 √3. 填土侧压力分项系数 = 1.000 √4. 车辆荷载引起的土侧压力分项系数 = 1.000 √=============================================[土压力计算] 计算高度为 10.242(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 31.060(度)按假想墙背计算得到:第1破裂角： 32.720(度)Ea=148.041 Ex=56.254 Ey=136.937(kN) 作用点高度 Zy=1.260(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=17.542(度) 第1破裂角=31.060(度)Ea=102.147 Ex=62.124 Ey=81.085(kN) 作用点高度 Zy=1.465(m) 计算下墙土压力无荷载时的破裂角 = 34.222(度)按力多边形法计算得到:破裂角： 34.222(度)Ea=201.028 Ex=199.855 Ey=21.676(kN) 作用点高度 Zy=2.979(m) 墙身截面积 = 25.299(m2) 重量 = 581.869 kN衡重台上填料重 = 90.539(kN) 重心坐标(1.649,-1.646)(相对于墙面坡上角点) (一) 滑动稳定性验算基底摩擦系数 = 0.500采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = 11.310 (度)Wn = 659.350(kN) En = 152.144(kN) Wt = 131.870(kN) Et = 236.739(kN) 滑移力= 104.869(kN) 抗滑力= 405.747(kN)滑移验算满足: Kc = 3.869 > 1.300滑动稳定方程验算：滑动稳定方程满足: 方程值 = 353.905(kN) > 0.0地基土摩擦系数 = 0.500地基土层水平向: 滑移力= 261.979(kN) 抗滑力= 396.867(kN)地基土层水平向: 滑移验算满足: Kc2 = 1.515 > 1.300(二) 倾覆稳定性验算相对于墙趾,墙身重力的力臂 Zw = 2.308 (m)相对于墙趾,上墙Ey的力臂 Zx = 4.117 (m)相对于墙趾,上墙Ex的力臂 Zy = 7.665 (m)相对于墙趾,下墙Ey的力臂 Zx3 = 3.807 (m)相对于墙趾,下墙Ex的力臂 Zy3 = 2.337 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 943.130(kN-m) 抗倾覆力矩= 2066.104(kN-m)倾覆验算满足: K0 = 2.191 > 1.500倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = 793.025(kN-m) > 0.0(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力 = 811.494(kN) 作用于墙趾下点的总弯矩=1122.975(kN-m) 基础底面宽度 B = 3.275 (m) 偏心距 e = 0.254(m)基础底面合力作用点距离基础趾点的距离 Zn = 1.384(m)基底压应力: 趾部=362.948 踵部=132.600(kPa)最大应力与最小应力之比 = 362.948 / 132.600 = 2.737作用于基底的合力偏心距验算满足: e=0.254 <= 0.167*3.275 = 0.546(m)墙趾处地基承载力验算满足: 压应力=362.948 <= 600.000(kPa)墙踵处地基承载力验算满足: 压应力=132.600 <= 650.000(kPa)地基平均承载力验算满足: 压应力=247.774 <= 500.000(kPa)(四) 基础强度验算基础为天然地基，不作强度验算(五) 上墙截面强度验算上墙重力 Ws = 98.141 (kN)上墙墙背处的 Ex = 62.124 (kN)上墙墙背处的 Ey = 12.425 (kN)相对于上墙墙趾，上墙重力的力臂 Zw = 0.889 (m)相对于上墙墙趾，上墙Ex的力臂 Zy = 1.465 (m)相对于上墙墙趾，上墙Ey的力臂 Zx = 1.557 (m)[容许应力法]:法向应力检算:相对于上墙墙趾，合力作用力臂 Zn = 0.141(m)截面宽度 B = 1.850 (m) 偏心距 e1 = 0.784(m)截面上偏心距验算不满足: e1= 0.784 > 0.250*1.850 = 0.463(m) 截面上压应力: 面坡=211.665 背坡=-92.134(kPa)压应力验算满足: 计算值= 211.665 <= 800.000(kPa)拉应力验算不满足: 计算值= 92.134 > 80.000(kPa) 切向应力检算:剪应力验算满足: 计算值= 9.674 <= 80.000(kPa)斜截面剪应力检算斜剪应力验算满足: 计算值= 41.598 <= 80.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 110.566(kN)轴心力偏心影响系数醟= 0.233挡墙构件的计算截面每沿米面积A = 1.850(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬= 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.981计算强度时:强度验算满足: 计算值= 110.566 <= 298.521(kN)计算稳定时:稳定验算满足: 计算值= 110.566 <= 292.889(kN)(六) 墙底截面强度验算验算截面以上，墙身截面积 = 24.226(m2) 重量 = 557.198 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 2.313 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 750.498(kN) 作用于墙趾下点的总弯矩=1106.215(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.474(m)截面宽度 B = 3.340 (m) 偏心距 e1 = 0.196(m)截面上偏心距验算满足: e1= 0.196 <= 0.250*3.340 = 0.835(m)截面上压应力: 面坡=303.826 背坡=145.574(kPa)压应力验算满足: 计算值= 303.826 <= 800.000(kPa)切向应力检算:剪应力验算满足: 计算值= -11.443 <= 80.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 750.498(kN)轴心力偏心影响系数醟= 0.960挡墙构件的计算截面每沿米面积A = 3.340(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬= 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.968计算强度时:强度验算满足: 计算值= 750.498 <= 2221.592(kN)计算稳定时:稳定验算满足: 计算值= 750.498 <= 2149.911(kN)(七) 台顶截面强度验算[土压力计算] 计算高度为 9.100(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 31.060(度)按假想墙背计算得到:第1破裂角： 32.720(度)Ea=148.041 Ex=56.254 Ey=136.937(kN) 作用点高度 Zy=1.260(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=17.542(度) 第1破裂角=31.060(度)Ea=102.147 Ex=62.124 Ey=81.085(kN) 作用点高度 Zy=1.465(m) 计算下墙土压力无荷载时的破裂角 = 34.075(度)按力多边形法计算得到:破裂角： 34.075(度)Ea=156.451 Ex=155.539 Ey=16.870(kN) 作用点高度 Zy=2.522(m)[强度验算]验算截面以上，墙身截面积 = 22.550(m2) 重量 = 518.644 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 2.358 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 707.137(kN) 作用于墙趾下点的总弯矩=830.127(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.174(m)截面宽度 B = 3.065 (m) 偏心距 e1 = 0.359(m)截面上偏心距验算满足: e1= 0.359 <= 0.250*3.065 = 0.766(m)截面上压应力: 面坡=392.661 背坡=68.767(kPa)压应力验算满足: 计算值= 392.661 <= 800.000(kPa)切向应力检算:剪应力验算满足: 计算值= -21.270 <= 80.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 707.137(kN)轴心力偏心影响系数醟= 0.859挡墙构件的计算截面每沿米面积A = 3.065(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬= 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.959计算强度时:强度验算满足: 计算值= 707.137 <= 1823.443(kN)计算稳定时:稳定验算满足: 计算值= 707.137 <= 1749.052(kN)=====================================================================第 2 种情况: 组合2=============================================组合系数: 1.0001. 挡土墙结构重力分项系数 = 1.000 √2. 填土重力分项系数 = 1.000 √3. 填土侧压力分项系数 = 1.000 √4. 车辆荷载引起的土侧压力分项系数 = 1.000 √=============================================[土压力计算] 计算高度为 10.242(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 31.060(度)按假想墙背计算得到:第1破裂角： 32.720(度)Ea=148.041 Ex=56.254 Ey=136.937(kN) 作用点高度 Zy=1.260(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=17.542(度) 第1破裂角=31.060(度)Ea=102.147 Ex=62.124 Ey=81.085(kN) 作用点高度 Zy=1.465(m) 计算下墙土压力无荷载时的破裂角 = 34.222(度)按力多边形法计算得到:破裂角： 34.222(度)Ea=201.028 Ex=199.855 Ey=21.676(kN) 作用点高度 Zy=2.979(m) 墙身截面积 = 25.299(m2) 重量 = 581.869 kN衡重台上填料重 = 90.539(kN) 重心坐标(1.649,-1.646)(相对于墙面坡上角点) (一) 滑动稳定性验算基底摩擦系数 = 0.500采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = 11.310 (度)Wn = 659.350(kN) En = 152.144(kN) Wt = 131.870(kN) Et = 236.739(kN) 滑移力= 104.869(kN) 抗滑力= 405.747(kN)滑移验算满足: Kc = 3.869 > 1.300滑动稳定方程验算：滑动稳定方程满足: 方程值 = 353.905(kN) > 0.0地基土摩擦系数 = 0.500地基土层水平向: 滑移力= 261.979(kN) 抗滑力= 396.867(kN)地基土层水平向: 滑移验算满足: Kc2 = 1.515 > 1.300(二) 倾覆稳定性验算相对于墙趾,墙身重力的力臂 Zw = 2.308 (m)相对于墙趾,上墙Ey的力臂 Zx = 4.117 (m)相对于墙趾,上墙Ex的力臂 Zy = 7.665 (m)相对于墙趾,下墙Ey的力臂 Zx3 = 3.807 (m)相对于墙趾,下墙Ex的力臂 Zy3 = 2.337 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 943.130(kN-m) 抗倾覆力矩= 2066.104(kN-m)倾覆验算满足: K0 = 2.191 > 1.500倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = 793.025(kN-m) > 0.0(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力 = 811.494(kN) 作用于墙趾下点的总弯矩=1122.975(kN-m) 基础底面宽度 B = 3.275 (m) 偏心距 e = 0.254(m)基础底面合力作用点距离基础趾点的距离 Zn = 1.384(m)基底压应力: 趾部=362.948 踵部=132.600(kPa)最大应力与最小应力之比 = 362.948 / 132.600 = 2.737作用于基底的合力偏心距验算满足: e=0.254 <= 0.167*3.275 = 0.546(m) 墙趾处地基承载力验算满足: 压应力=362.948 <= 600.000(kPa)墙踵处地基承载力验算满足: 压应力=132.600 <= 650.000(kPa)地基平均承载力验算满足: 压应力=247.774 <= 500.000(kPa)(四) 基础强度验算基础为天然地基，不作强度验算(五) 上墙截面强度验算上墙重力 Ws = 98.141 (kN)上墙墙背处的 Ex = 62.124 (kN)上墙墙背处的 Ey = 12.425 (kN)相对于上墙墙趾，上墙重力的力臂 Zw = 0.889 (m)相对于上墙墙趾，上墙Ex的力臂 Zy = 1.465 (m)相对于上墙墙趾，上墙Ey的力臂 Zx = 1.557 (m)[容许应力法]:法向应力检算:相对于上墙墙趾，合力作用力臂 Zn = 0.141(m)截面宽度 B = 1.850 (m) 偏心距 e1 = 0.784(m)截面上偏心距验算不满足: e1= 0.784 > 0.250*1.850 = 0.463(m)截面上压应力: 面坡=211.665 背坡=-92.134(kPa)压应力验算满足: 计算值= 211.665 <= 800.000(kPa)拉应力验算不满足: 计算值= 92.134 > 80.000(kPa)切向应力检算:剪应力验算满足: 计算值= 9.674 <= 80.000(kPa)斜截面剪应力检算斜剪应力验算满足: 计算值= 41.598 <= 80.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 110.566(kN)轴心力偏心影响系数醟= 0.233挡墙构件的计算截面每沿米面积A = 1.850(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬= 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.981计算强度时:强度验算满足: 计算值= 110.566 <= 298.521(kN)计算稳定时:稳定验算满足: 计算值= 110.566 <= 292.889(kN)(六) 墙底截面强度验算验算截面以上，墙身截面积 = 24.226(m2) 重量 = 557.198 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 2.313 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 750.498(kN) 作用于墙趾下点的总弯矩=1106.215(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.474(m)截面宽度 B = 3.340 (m) 偏心距 e1 = 0.196(m)截面上偏心距验算满足: e1= 0.196 <= 0.250*3.340 = 0.835(m)截面上压应力: 面坡=303.826 背坡=145.574(kPa)压应力验算满足: 计算值= 303.826 <= 800.000(kPa)切向应力检算:剪应力验算满足: 计算值= -11.443 <= 80.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 750.498(kN)轴心力偏心影响系数醟= 0.960挡墙构件的计算截面每沿米面积A = 3.340(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬= 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.968计算强度时:强度验算满足: 计算值= 750.498 <= 2221.592(kN)计算稳定时:稳定验算满足: 计算值= 750.498 <= 2149.911(kN)(七) 台顶截面强度验算[土压力计算] 计算高度为 9.100(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 31.060(度)按假想墙背计算得到:第1破裂角： 32.720(度)Ea=148.041 Ex=56.254 Ey=136.937(kN) 作用点高度 Zy=1.260(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=17.542(度) 第1破裂角=31.060(度)Ea=102.147 Ex=62.124 Ey=81.085(kN) 作用点高度 Zy=1.465(m) 计算下墙土压力无荷载时的破裂角 = 34.075(度)按力多边形法计算得到:破裂角： 34.075(度)Ea=156.451 Ex=155.539 Ey=16.870(kN) 作用点高度 Zy=2.522(m)[强度验算]验算截面以上，墙身截面积 = 22.550(m2) 重量 = 518.644 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 2.358 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 707.137(kN) 作用于墙趾下点的总弯矩=830.127(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.174(m)截面宽度 B = 3.065 (m) 偏心距 e1 = 0.359(m)截面上偏心距验算满足: e1= 0.359 <= 0.250*3.065 = 0.766(m)截面上压应力: 面坡=392.661 背坡=68.767(kPa)压应力验算满足: 计算值= 392.661 <= 800.000(kPa)切向应力检算:剪应力验算满足: 计算值= -21.270 <= 80.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 707.137(kN)轴心力偏心影响系数醟= 0.859挡墙构件的计算截面每沿米面积A = 3.065(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬= 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.959计算强度时:强度验算满足: 计算值= 707.137 <= 1823.443(kN)计算稳定时:稳定验算满足: 计算值= 707.137 <= 1749.052(kN)=====================================================================第 3 种情况: 组合3=============================================组合系数: 1.0001. 挡土墙结构重力分项系数 = 1.000 √2. 填土重力分项系数 = 1.000 √3. 填土侧压力分项系数 = 1.000 √4. 车辆荷载引起的土侧压力分项系数 = 1.000 √=============================================[土压力计算] 计算高度为 10.242(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 31.060(度)按假想墙背计算得到:第1破裂角： 32.720(度)Ea=148.041 Ex=56.254 Ey=136.937(kN) 作用点高度 Zy=1.260(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=17.542(度) 第1破裂角=31.060(度)Ea=102.147 Ex=62.124 Ey=81.085(kN) 作用点高度 Zy=1.465(m) 计算下墙土压力无荷载时的破裂角 = 34.222(度)按力多边形法计算得到:破裂角： 34.222(度)Ea=201.028 Ex=199.855 Ey=21.676(kN) 作用点高度 Zy=2.979(m) 墙身截面积 = 25.299(m2) 重量 = 581.869 kN衡重台上填料重 = 90.539(kN) 重心坐标(1.649,-1.646)(相对于墙面坡上角点) (一) 滑动稳定性验算基底摩擦系数 = 0.500采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = 11.310 (度)Wn = 659.350(kN) En = 152.144(kN) Wt = 131.870(kN) Et = 236.739(kN) 滑移力= 104.869(kN) 抗滑力= 405.747(kN)滑移验算满足: Kc = 3.869 > 1.300滑动稳定方程验算：滑动稳定方程满足: 方程值 = 353.905(kN) > 0.0地基土摩擦系数 = 0.500地基土层水平向: 滑移力= 261.979(kN) 抗滑力= 396.867(kN)地基土层水平向: 滑移验算满足: Kc2 = 1.515 > 1.300(二) 倾覆稳定性验算相对于墙趾,墙身重力的力臂 Zw = 2.308 (m)相对于墙趾,上墙Ey的力臂 Zx = 4.117 (m)相对于墙趾,上墙Ex的力臂 Zy = 7.665 (m)相对于墙趾,下墙Ey的力臂 Zx3 = 3.807 (m)相对于墙趾,下墙Ex的力臂 Zy3 = 2.337 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 943.130(kN-m) 抗倾覆力矩= 2066.104(kN-m)倾覆验算满足: K0 = 2.191 > 1.500倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = 793.025(kN-m) > 0.0(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力 = 811.494(kN) 作用于墙趾下点的总弯矩=1122.975(kN-m) 基础底面宽度 B = 3.275 (m) 偏心距 e = 0.254(m)基础底面合力作用点距离基础趾点的距离 Zn = 1.384(m)基底压应力: 趾部=362.948 踵部=132.600(kPa)最大应力与最小应力之比 = 362.948 / 132.600 = 2.737作用于基底的合力偏心距验算满足: e=0.254 <= 0.167*3.275 = 0.546(m)墙趾处地基承载力验算满足: 压应力=362.948 <= 600.000(kPa)墙踵处地基承载力验算满足: 压应力=132.600 <= 650.000(kPa)地基平均承载力验算满足: 压应力=247.774 <= 500.000(kPa)(四) 基础强度验算基础为天然地基，不作强度验算(五) 上墙截面强度验算上墙重力 Ws = 98.141 (kN)上墙墙背处的 Ex = 62.124 (kN)上墙墙背处的 Ey = 12.425 (kN)相对于上墙墙趾，上墙重力的力臂 Zw = 0.889 (m)相对于上墙墙趾，上墙Ex的力臂 Zy = 1.465 (m)相对于上墙墙趾，上墙Ey的力臂 Zx = 1.557 (m)[容许应力法]:法向应力检算:相对于上墙墙趾，合力作用力臂 Zn = 0.141(m)截面宽度 B = 1.850 (m) 偏心距 e1 = 0.784(m)截面上偏心距验算不满足: e1= 0.784 > 0.250*1.850 = 0.463(m)截面上压应力: 面坡=211.665 背坡=-92.134(kPa)压应力验算满足: 计算值= 211.665 <= 800.000(kPa)拉应力验算不满足: 计算值= 92.134 > 80.000(kPa)切向应力检算:剪应力验算满足: 计算值= 9.674 <= 80.000(kPa)斜截面剪应力检算斜剪应力验算满足: 计算值= 41.598 <= 80.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 110.566(kN)轴心力偏心影响系数醟= 0.233挡墙构件的计算截面每沿米面积A = 1.850(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬= 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.981计算强度时:强度验算满足: 计算值= 110.566 <= 298.521(kN)计算稳定时:稳定验算满足: 计算值= 110.566 <= 292.889(kN)(六) 墙底截面强度验算验算截面以上，墙身截面积 = 24.226(m2) 重量 = 557.198 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 2.313 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 750.498(kN) 作用于墙趾下点的总弯矩=1106.215(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.474(m)截面宽度 B = 3.340 (m) 偏心距 e1 = 0.196(m)截面上偏心距验算满足: e1= 0.196 <= 0.250*3.340 = 0.835(m)截面上压应力: 面坡=303.826 背坡=145.574(kPa)压应力验算满足: 计算值= 303.826 <= 800.000(kPa)切向应力检算:剪应力验算满足: 计算值= -11.443 <= 80.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 750.498(kN)轴心力偏心影响系数醟= 0.960挡墙构件的计算截面每沿米面积A = 3.340(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬= 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.968计算强度时:强度验算满足: 计算值= 750.498 <= 2221.592(kN)计算稳定时:稳定验算满足: 计算值= 750.498 <= 2149.911(kN)(七) 台顶截面强度验算[土压力计算] 计算高度为 9.100(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 31.060(度)按假想墙背计算得到:第1破裂角： 32.720(度)Ea=148.041 Ex=56.254 Ey=136.937(kN) 作用点高度 Zy=1.260(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=17.542(度) 第1破裂角=31.060(度)Ea=102.147 Ex=62.124 Ey=81.085(kN) 作用点高度 Zy=1.465(m) 计算下墙土压力无荷载时的破裂角 = 34.075(度)按力多边形法计算得到:破裂角： 34.075(度)Ea=156.451 Ex=155.539 Ey=16.870(kN) 作用点高度 Zy=2.522(m)[强度验算]验算截面以上，墙身截面积 = 22.550(m2) 重量 = 518.644 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 2.358 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 707.137(kN) 作用于墙趾下点的总弯矩=830.127(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.174(m)截面宽度 B = 3.065 (m) 偏心距 e1 = 0.359(m)截面上偏心距验算满足: e1= 0.359 <= 0.250*3.065 = 0.766(m)截面上压应力: 面坡=392.661 背坡=68.767(kPa)压应力验算满足: 计算值= 392.661 <= 800.000(kPa) 切向应力检算:剪应力验算满足: 计算值= -21.270 <= 80.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 707.137(kN)轴心力偏心影响系数醟= 0.859挡墙构件的计算截面每沿米面积A = 3.065(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬= 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.959计算强度时:强度验算满足: 计算值= 707.137 <= 1823.443(kN)计算稳定时:稳定验算满足: 计算值= 707.137 <= 1749.052(kN)================================================= 各组合最不利结果=================================================(一) 滑移验算安全系数最不利为：组合1(组合1)抗滑力 = 405.747(kN),滑移力 = 104.869(kN)。
衡重式挡土墙验算[执行标准：公路]计算项目：衡重式挡土墙 6计算时间： 2013-06-22 23:31:27 星期六------------------------------------------------------------------------ 原始条件:墙身尺寸:墙身总高: 9.600(m)上墙高: 3.400(m)墙顶宽: 0.660(m)台宽: 1.500(m)面坡倾斜坡度: 1:0.150上墙背坡倾斜坡度: 1:0.200下墙背坡倾斜坡度: 1:-0.200采用1个扩展墙址台阶:墙趾台阶b1: 0.300(m)墙趾台阶h1: 0.500(m)墙趾台阶与墙面坡坡度相同墙底倾斜坡率: 0.200:1下墙土压力计算方法: 力多边形法物理参数：圬工砌体容重: 23.000(kN/m3)圬工之间摩擦系数: 0.400地基土摩擦系数: 0.500砌体种类: 片石砌体砂浆标号: 5石料强度(MPa): 30挡土墙类型: 一般挡土墙墙后填土内摩擦角: 35.000(度)墙后填土粘聚力: 0.000(kPa)墙后填土容重: 19.000(kN/m3)墙背与墙后填土摩擦角: 17.500(度)地基土容重: 18.000(kN/m3)修正后地基土容许承载力: 500.000(kPa)地基土容许承载力提高系数:墙趾值提高系数: 1.200墙踵值提高系数: 1.300平均值提高系数: 1.000墙底摩擦系数: 0.500地基土类型: 土质地基地基土内摩擦角: 30.000(度)坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 3.000 2.000 02 5.000 0.000 0地面横坡角度: 20.000(度)墙顶标高: 0.000(m)挡墙分段长度: 10.000(m)=====================================================================第 1 种情况: 组合1=============================================组合系数: 1.0001. 挡土墙结构重力分项系数 = 1.000 √2. 填土重力分项系数 = 1.000 √3. 填土侧压力分项系数 = 1.000 √4. 车辆荷载引起的土侧压力分项系数 = 1.000 √=============================================[土压力计算] 计算高度为 10.242(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 31.060(度)按假想墙背计算得到:第1破裂角： 32.720(度)Ea=148.041 Ex=56.254 Ey=136.937(kN) 作用点高度 Zy=1.260(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=17.542(度) 第1破裂角=31.060(度)Ea=102.147 Ex=62.124 Ey=81.085(kN) 作用点高度 Zy=1.465(m) 计算下墙土压力无荷载时的破裂角 = 34.222(度)按力多边形法计算得到:破裂角： 34.222(度)Ea=201.028 Ex=199.855 Ey=21.676(kN) 作用点高度 Zy=2.979(m) 墙身截面积 = 25.299(m2) 重量 = 581.869 kN衡重台上填料重 = 90.539(kN) 重心坐标(1.649,-1.646)(相对于墙面坡上角点) (一) 滑动稳定性验算基底摩擦系数 = 0.500采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = 11.310 (度)Wn = 659.350(kN) En = 152.144(kN) Wt = 131.870(kN) Et = 236.739(kN) 滑移力= 104.869(kN) 抗滑力= 405.747(kN)滑移验算满足: Kc = 3.869 > 1.300滑动稳定方程验算：滑动稳定方程满足: 方程值 = 353.905(kN) > 0.0地基土摩擦系数 = 0.500地基土层水平向: 滑移力= 261.979(kN) 抗滑力= 396.867(kN)地基土层水平向: 滑移验算满足: Kc2 = 1.515 > 1.300(二) 倾覆稳定性验算相对于墙趾,墙身重力的力臂 Zw = 2.308 (m)相对于墙趾,上墙Ey的力臂 Zx = 4.117 (m)相对于墙趾,上墙Ex的力臂 Zy = 7.665 (m)相对于墙趾,下墙Ey的力臂 Zx3 = 3.807 (m)相对于墙趾,下墙Ex的力臂 Zy3 = 2.337 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 943.130(kN-m) 抗倾覆力矩= 2066.104(kN-m)倾覆验算满足: K0 = 2.191 > 1.500倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = 793.025(kN-m) > 0.0(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力 = 811.494(kN) 作用于墙趾下点的总弯矩=1122.975(kN-m) 基础底面宽度 B = 3.275 (m) 偏心距 e = 0.254(m)基础底面合力作用点距离基础趾点的距离 Zn = 1.384(m)基底压应力: 趾部=362.948 踵部=132.600(kPa)最大应力与最小应力之比 = 362.948 / 132.600 = 2.737作用于基底的合力偏心距验算满足: e=0.254 <= 0.167*3.275 = 0.546(m)墙趾处地基承载力验算满足: 压应力=362.948 <= 600.000(kPa)墙踵处地基承载力验算满足: 压应力=132.600 <= 650.000(kPa)地基平均承载力验算满足: 压应力=247.774 <= 500.000(kPa)(四) 基础强度验算基础为天然地基，不作强度验算(五) 上墙截面强度验算上墙重力 Ws = 98.141 (kN)上墙墙背处的 Ex = 62.124 (kN)上墙墙背处的 Ey = 12.425 (kN)相对于上墙墙趾，上墙重力的力臂 Zw = 0.889 (m)相对于上墙墙趾，上墙Ex的力臂 Zy = 1.465 (m)相对于上墙墙趾，上墙Ey的力臂 Zx = 1.557 (m)[容许应力法]:法向应力检算:相对于上墙墙趾，合力作用力臂 Zn = 0.141(m)截面宽度 B = 1.850 (m) 偏心距 e1 = 0.784(m)截面上偏心距验算不满足: e1= 0.784 > 0.250*1.850 = 0.463(m) 截面上压应力: 面坡=211.665 背坡=-92.134(kPa)压应力验算满足: 计算值= 211.665 <= 800.000(kPa)拉应力验算不满足: 计算值= 92.134 > 80.000(kPa) 切向应力检算:剪应力验算满足: 计算值= 9.674 <= 80.000(kPa)斜截面剪应力检算斜剪应力验算满足: 计算值= 41.598 <= 80.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 110.566(kN)轴心力偏心影响系数醟= 0.233挡墙构件的计算截面每沿米面积A = 1.850(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬= 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.981计算强度时:强度验算满足: 计算值= 110.566 <= 298.521(kN)计算稳定时:稳定验算满足: 计算值= 110.566 <= 292.889(kN)(六) 墙底截面强度验算验算截面以上，墙身截面积 = 24.226(m2) 重量 = 557.198 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 2.313 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 750.498(kN) 作用于墙趾下点的总弯矩=1106.215(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.474(m)截面宽度 B = 3.340 (m) 偏心距 e1 = 0.196(m)截面上偏心距验算满足: e1= 0.196 <= 0.250*3.340 = 0.835(m)截面上压应力: 面坡=303.826 背坡=145.574(kPa)压应力验算满足: 计算值= 303.826 <= 800.000(kPa)切向应力检算:剪应力验算满足: 计算值= -11.443 <= 80.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 750.498(kN)轴心力偏心影响系数醟= 0.960挡墙构件的计算截面每沿米面积A = 3.340(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬= 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.968计算强度时:强度验算满足: 计算值= 750.498 <= 2221.592(kN)计算稳定时:稳定验算满足: 计算值= 750.498 <= 2149.911(kN)(七) 台顶截面强度验算[土压力计算] 计算高度为 9.100(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 31.060(度)按假想墙背计算得到:第1破裂角： 32.720(度)Ea=148.041 Ex=56.254 Ey=136.937(kN) 作用点高度 Zy=1.260(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=17.542(度) 第1破裂角=31.060(度)Ea=102.147 Ex=62.124 Ey=81.085(kN) 作用点高度 Zy=1.465(m) 计算下墙土压力无荷载时的破裂角 = 34.075(度)按力多边形法计算得到:破裂角： 34.075(度)Ea=156.451 Ex=155.539 Ey=16.870(kN) 作用点高度 Zy=2.522(m)[强度验算]验算截面以上，墙身截面积 = 22.550(m2) 重量 = 518.644 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 2.358 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 707.137(kN) 作用于墙趾下点的总弯矩=830.127(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.174(m)截面宽度 B = 3.065 (m) 偏心距 e1 = 0.359(m)截面上偏心距验算满足: e1= 0.359 <= 0.250*3.065 = 0.766(m)截面上压应力: 面坡=392.661 背坡=68.767(kPa)压应力验算满足: 计算值= 392.661 <= 800.000(kPa)切向应力检算:剪应力验算满足: 计算值= -21.270 <= 80.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 707.137(kN)轴心力偏心影响系数醟= 0.859挡墙构件的计算截面每沿米面积A = 3.065(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬= 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.959计算强度时:强度验算满足: 计算值= 707.137 <= 1823.443(kN)计算稳定时:稳定验算满足: 计算值= 707.137 <= 1749.052(kN)=====================================================================第 2 种情况: 组合2=============================================组合系数: 1.0001. 挡土墙结构重力分项系数 = 1.000 √2. 填土重力分项系数 = 1.000 √3. 填土侧压力分项系数 = 1.000 √4. 车辆荷载引起的土侧压力分项系数 = 1.000 √=============================================[土压力计算] 计算高度为 10.242(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 31.060(度)按假想墙背计算得到:第1破裂角： 32.720(度)Ea=148.041 Ex=56.254 Ey=136.937(kN) 作用点高度 Zy=1.260(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=17.542(度) 第1破裂角=31.060(度)Ea=102.147 Ex=62.124 Ey=81.085(kN) 作用点高度 Zy=1.465(m) 计算下墙土压力无荷载时的破裂角 = 34.222(度)按力多边形法计算得到:破裂角： 34.222(度)Ea=201.028 Ex=199.855 Ey=21.676(kN) 作用点高度 Zy=2.979(m) 墙身截面积 = 25.299(m2) 重量 = 581.869 kN衡重台上填料重 = 90.539(kN) 重心坐标(1.649,-1.646)(相对于墙面坡上角点) (一) 滑动稳定性验算基底摩擦系数 = 0.500采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = 11.310 (度)Wn = 659.350(kN) En = 152.144(kN) Wt = 131.870(kN) Et = 236.739(kN) 滑移力= 104.869(kN) 抗滑力= 405.747(kN)滑移验算满足: Kc = 3.869 > 1.300滑动稳定方程验算：滑动稳定方程满足: 方程值 = 353.905(kN) > 0.0地基土摩擦系数 = 0.500地基土层水平向: 滑移力= 261.979(kN) 抗滑力= 396.867(kN)地基土层水平向: 滑移验算满足: Kc2 = 1.515 > 1.300(二) 倾覆稳定性验算相对于墙趾,墙身重力的力臂 Zw = 2.308 (m)相对于墙趾,上墙Ey的力臂 Zx = 4.117 (m)相对于墙趾,上墙Ex的力臂 Zy = 7.665 (m)相对于墙趾,下墙Ey的力臂 Zx3 = 3.807 (m)相对于墙趾,下墙Ex的力臂 Zy3 = 2.337 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 943.130(kN-m) 抗倾覆力矩= 2066.104(kN-m)倾覆验算满足: K0 = 2.191 > 1.500倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = 793.025(kN-m) > 0.0(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力 = 811.494(kN) 作用于墙趾下点的总弯矩=1122.975(kN-m) 基础底面宽度 B = 3.275 (m) 偏心距 e = 0.254(m)基础底面合力作用点距离基础趾点的距离 Zn = 1.384(m)基底压应力: 趾部=362.948 踵部=132.600(kPa)最大应力与最小应力之比 = 362.948 / 132.600 = 2.737作用于基底的合力偏心距验算满足: e=0.254 <= 0.167*3.275 = 0.546(m) 墙趾处地基承载力验算满足: 压应力=362.948 <= 600.000(kPa)墙踵处地基承载力验算满足: 压应力=132.600 <= 650.000(kPa)地基平均承载力验算满足: 压应力=247.774 <= 500.000(kPa)(四) 基础强度验算基础为天然地基，不作强度验算(五) 上墙截面强度验算上墙重力 Ws = 98.141 (kN)上墙墙背处的 Ex = 62.124 (kN)上墙墙背处的 Ey = 12.425 (kN)相对于上墙墙趾，上墙重力的力臂 Zw = 0.889 (m)相对于上墙墙趾，上墙Ex的力臂 Zy = 1.465 (m)相对于上墙墙趾，上墙Ey的力臂 Zx = 1.557 (m)[容许应力法]:法向应力检算:相对于上墙墙趾，合力作用力臂 Zn = 0.141(m)截面宽度 B = 1.850 (m) 偏心距 e1 = 0.784(m)截面上偏心距验算不满足: e1= 0.784 > 0.250*1.850 = 0.463(m)截面上压应力: 面坡=211.665 背坡=-92.134(kPa)压应力验算满足: 计算值= 211.665 <= 800.000(kPa)拉应力验算不满足: 计算值= 92.134 > 80.000(kPa)切向应力检算:剪应力验算满足: 计算值= 9.674 <= 80.000(kPa)斜截面剪应力检算斜剪应力验算满足: 计算值= 41.598 <= 80.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 110.566(kN)轴心力偏心影响系数醟= 0.233挡墙构件的计算截面每沿米面积A = 1.850(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬= 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.981计算强度时:强度验算满足: 计算值= 110.566 <= 298.521(kN)计算稳定时:稳定验算满足: 计算值= 110.566 <= 292.889(kN)(六) 墙底截面强度验算验算截面以上，墙身截面积 = 24.226(m2) 重量 = 557.198 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 2.313 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 750.498(kN) 作用于墙趾下点的总弯矩=1106.215(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.474(m)截面宽度 B = 3.340 (m) 偏心距 e1 = 0.196(m)截面上偏心距验算满足: e1= 0.196 <= 0.250*3.340 = 0.835(m)截面上压应力: 面坡=303.826 背坡=145.574(kPa)压应力验算满足: 计算值= 303.826 <= 800.000(kPa)切向应力检算:剪应力验算满足: 计算值= -11.443 <= 80.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 750.498(kN)轴心力偏心影响系数醟= 0.960挡墙构件的计算截面每沿米面积A = 3.340(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬= 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.968计算强度时:强度验算满足: 计算值= 750.498 <= 2221.592(kN)计算稳定时:稳定验算满足: 计算值= 750.498 <= 2149.911(kN)(七) 台顶截面强度验算[土压力计算] 计算高度为 9.100(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 31.060(度)按假想墙背计算得到:第1破裂角： 32.720(度)Ea=148.041 Ex=56.254 Ey=136.937(kN) 作用点高度 Zy=1.260(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=17.542(度) 第1破裂角=31.060(度)Ea=102.147 Ex=62.124 Ey=81.085(kN) 作用点高度 Zy=1.465(m) 计算下墙土压力无荷载时的破裂角 = 34.075(度)按力多边形法计算得到:破裂角： 34.075(度)Ea=156.451 Ex=155.539 Ey=16.870(kN) 作用点高度 Zy=2.522(m)[强度验算]验算截面以上，墙身截面积 = 22.550(m2) 重量 = 518.644 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 2.358 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 707.137(kN) 作用于墙趾下点的总弯矩=830.127(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.174(m)截面宽度 B = 3.065 (m) 偏心距 e1 = 0.359(m)截面上偏心距验算满足: e1= 0.359 <= 0.250*3.065 = 0.766(m)截面上压应力: 面坡=392.661 背坡=68.767(kPa)压应力验算满足: 计算值= 392.661 <= 800.000(kPa)切向应力检算:剪应力验算满足: 计算值= -21.270 <= 80.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 707.137(kN)轴心力偏心影响系数醟= 0.859挡墙构件的计算截面每沿米面积A = 3.065(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬= 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.959计算强度时:强度验算满足: 计算值= 707.137 <= 1823.443(kN)计算稳定时:稳定验算满足: 计算值= 707.137 <= 1749.052(kN)=====================================================================第 3 种情况: 组合3=============================================组合系数: 1.0001. 挡土墙结构重力分项系数 = 1.000 √2. 填土重力分项系数 = 1.000 √3. 填土侧压力分项系数 = 1.000 √4. 车辆荷载引起的土侧压力分项系数 = 1.000 √=============================================[土压力计算] 计算高度为 10.242(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 31.060(度)按假想墙背计算得到:第1破裂角： 32.720(度)Ea=148.041 Ex=56.254 Ey=136.937(kN) 作用点高度 Zy=1.260(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=17.542(度) 第1破裂角=31.060(度)Ea=102.147 Ex=62.124 Ey=81.085(kN) 作用点高度 Zy=1.465(m) 计算下墙土压力无荷载时的破裂角 = 34.222(度)按力多边形法计算得到:破裂角： 34.222(度)Ea=201.028 Ex=199.855 Ey=21.676(kN) 作用点高度 Zy=2.979(m) 墙身截面积 = 25.299(m2) 重量 = 581.869 kN衡重台上填料重 = 90.539(kN) 重心坐标(1.649,-1.646)(相对于墙面坡上角点) (一) 滑动稳定性验算基底摩擦系数 = 0.500采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = 11.310 (度)Wn = 659.350(kN) En = 152.144(kN) Wt = 131.870(kN) Et = 236.739(kN) 滑移力= 104.869(kN) 抗滑力= 405.747(kN)滑移验算满足: Kc = 3.869 > 1.300滑动稳定方程验算：滑动稳定方程满足: 方程值 = 353.905(kN) > 0.0地基土摩擦系数 = 0.500地基土层水平向: 滑移力= 261.979(kN) 抗滑力= 396.867(kN)地基土层水平向: 滑移验算满足: Kc2 = 1.515 > 1.300(二) 倾覆稳定性验算相对于墙趾,墙身重力的力臂 Zw = 2.308 (m)相对于墙趾,上墙Ey的力臂 Zx = 4.117 (m)相对于墙趾,上墙Ex的力臂 Zy = 7.665 (m)相对于墙趾,下墙Ey的力臂 Zx3 = 3.807 (m)相对于墙趾,下墙Ex的力臂 Zy3 = 2.337 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 943.130(kN-m) 抗倾覆力矩= 2066.104(kN-m)倾覆验算满足: K0 = 2.191 > 1.500倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = 793.025(kN-m) > 0.0(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力 = 811.494(kN) 作用于墙趾下点的总弯矩=1122.975(kN-m) 基础底面宽度 B = 3.275 (m) 偏心距 e = 0.254(m)基础底面合力作用点距离基础趾点的距离 Zn = 1.384(m)基底压应力: 趾部=362.948 踵部=132.600(kPa)最大应力与最小应力之比 = 362.948 / 132.600 = 2.737作用于基底的合力偏心距验算满足: e=0.254 <= 0.167*3.275 = 0.546(m)墙趾处地基承载力验算满足: 压应力=362.948 <= 600.000(kPa)墙踵处地基承载力验算满足: 压应力=132.600 <= 650.000(kPa)地基平均承载力验算满足: 压应力=247.774 <= 500.000(kPa)(四) 基础强度验算基础为天然地基，不作强度验算(五) 上墙截面强度验算上墙重力 Ws = 98.141 (kN)上墙墙背处的 Ex = 62.124 (kN)上墙墙背处的 Ey = 12.425 (kN)相对于上墙墙趾，上墙重力的力臂 Zw = 0.889 (m)相对于上墙墙趾，上墙Ex的力臂 Zy = 1.465 (m)相对于上墙墙趾，上墙Ey的力臂 Zx = 1.557 (m)[容许应力法]:法向应力检算:相对于上墙墙趾，合力作用力臂 Zn = 0.141(m)截面宽度 B = 1.850 (m) 偏心距 e1 = 0.784(m)截面上偏心距验算不满足: e1= 0.784 > 0.250*1.850 = 0.463(m)截面上压应力: 面坡=211.665 背坡=-92.134(kPa)压应力验算满足: 计算值= 211.665 <= 800.000(kPa)拉应力验算不满足: 计算值= 92.134 > 80.000(kPa)切向应力检算:剪应力验算满足: 计算值= 9.674 <= 80.000(kPa)斜截面剪应力检算斜剪应力验算满足: 计算值= 41.598 <= 80.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 110.566(kN)轴心力偏心影响系数醟= 0.233挡墙构件的计算截面每沿米面积A = 1.850(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬= 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.981计算强度时:强度验算满足: 计算值= 110.566 <= 298.521(kN)计算稳定时:稳定验算满足: 计算值= 110.566 <= 292.889(kN)(六) 墙底截面强度验算验算截面以上，墙身截面积 = 24.226(m2) 重量 = 557.198 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 2.313 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 750.498(kN) 作用于墙趾下点的总弯矩=1106.215(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.474(m)截面宽度 B = 3.340 (m) 偏心距 e1 = 0.196(m)截面上偏心距验算满足: e1= 0.196 <= 0.250*3.340 = 0.835(m)截面上压应力: 面坡=303.826 背坡=145.574(kPa)压应力验算满足: 计算值= 303.826 <= 800.000(kPa)切向应力检算:剪应力验算满足: 计算值= -11.443 <= 80.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 750.498(kN)轴心力偏心影响系数醟= 0.960挡墙构件的计算截面每沿米面积A = 3.340(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬= 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.968计算强度时:强度验算满足: 计算值= 750.498 <= 2221.592(kN)计算稳定时:稳定验算满足: 计算值= 750.498 <= 2149.911(kN)(七) 台顶截面强度验算[土压力计算] 计算高度为 9.100(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 31.060(度)按假想墙背计算得到:第1破裂角： 32.720(度)Ea=148.041 Ex=56.254 Ey=136.937(kN) 作用点高度 Zy=1.260(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=17.542(度) 第1破裂角=31.060(度)Ea=102.147 Ex=62.124 Ey=81.085(kN) 作用点高度 Zy=1.465(m) 计算下墙土压力无荷载时的破裂角 = 34.075(度)按力多边形法计算得到:破裂角： 34.075(度)Ea=156.451 Ex=155.539 Ey=16.870(kN) 作用点高度 Zy=2.522(m)[强度验算]验算截面以上，墙身截面积 = 22.550(m2) 重量 = 518.644 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 2.358 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 707.137(kN) 作用于墙趾下点的总弯矩=830.127(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.174(m)截面宽度 B = 3.065 (m) 偏心距 e1 = 0.359(m)截面上偏心距验算满足: e1= 0.359 <= 0.250*3.065 = 0.766(m)截面上压应力: 面坡=392.661 背坡=68.767(kPa)压应力验算满足: 计算值= 392.661 <= 800.000(kPa) 切向应力检算:剪应力验算满足: 计算值= -21.270 <= 80.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 707.137(kN)轴心力偏心影响系数醟= 0.859挡墙构件的计算截面每沿米面积A = 3.065(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬= 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.959计算强度时:强度验算满足: 计算值= 707.137 <= 1823.443(kN)计算稳定时:稳定验算满足: 计算值= 707.137 <= 1749.052(kN)================================================= 各组合最不利结果=================================================(一) 滑移验算安全系数最不利为：组合1(组合1)抗滑力 = 405.747(kN),滑移力 = 104.869(kN)。
