永大电梯故障码解说

  • 格式：doc
  • 大小：1006.16 KB
  • 文档页数：83

页次
6/83
TCD 故障码说明(06 版 e’NT、UAY1、Agile、POSH) 分类编号 STQ-0573
1.入力Buffer有无ON故障Check： 主MXMCCT ($CA02)、从SXMCCT ($CD22)其Data是否随着MCTT主接触器之ON-OFF同步 动作。 ※MXMCCT ($CA02)、SXMCCT ($CD22)皆操作 MODE 22 观察。
5.FIOGB PCB更换 第1项或第2项有状况，而第4项良好时，表示FIOGB力Buffer不良，更换FIOGB PCB。
6.MPGBU PCB 更换 更换 FIOGB PCB 后，仍有异常发生，表示 MPUGB PCB 不良，更换 MPUGB PCB。
TCD 故障等级
内容
HOLD
11
A1
MCTT 不断开故障
保存年限：永久 版次 1.1
2
记：99.02.05
STE-709-015
技术资料
页次
3/83
版次
1.0 TCD 故障码说明(06 版 e’NT、UAY1、Agile、POSH) 分类编号 STQ-0573
番号
内容表示
TCD 70 共享 RAM ERROR
TCD 71 主 MICON 当机
◎
SFCR Relay 应 OFF 而未 OFF 时，表示 SFCR Relay ON 故障，电梯应立即紧急停止 检出目的 ，防止制御系统的信赖性低下。
检出条件
无人叫车三分钟后，主 Micon 透过 MYSFCR 出力 Buffer 控制 SFCR Relay OFF-ON 一次，并侦测 MYSFCR 及 SYSFCR 入力 Buffer 信号，来判定 SFCR Relay 是否正常 动作。 也就是当 MYSFCR 出力 Buffer OFF，而 MXSFCCK 及 SXSFCCK 入力 Buffer 未在 200 ms 内 OFF，则检出异常。
TCD 92 DZ POSI 不断开故障(千鸟,Through)
TCD 93
TCD 94
TCD 95 最终故障目的阶
TCD 96 最终故障电梯位置
TCD 97 电梯故障最终速度
TCD 98 救出运转总回数
TCD 99 最终之主 TCD
Rank 别 A2 A2 A2 A1 A2 B2 C1 C1 A2 C1 E E E
TCD 47 负荷检出回路异常
TCD 48
主,从 micon 程序与 61AE 参数设定不匹配或 TCD 49
从 micon 程序与 RE_MOTOR DIP Sw 设定不匹配
TCD 50 高速 OVER SPEED
TCD 51 速度偏差异常
TCD 52 MCTT 不闭合故障
TCD 53 BCTT 不闭合故障
Hold ◎ ◎ ◎
○ ○ ○ ○ ○ ○ ○ ◎ ◎ ○ ○
◎ ○ ○ ○
年月日
订正
审查
作成日期：99.02.05
STE-709-015
技术资料
页次
2/83
版次
1.0 TCD 故障码说明(06 版 e’NT、UAY1、Agile、POSH) 分类编号 STQ-0573
番号
内容表示
TCD 41 低速 OVER SPEED
TCD 30 主 MICON NVSRAM ERROR
TCD 31 DSP DPRAM ERROR
TCD 32 抑制回路异常检出
TCD 33 BDCC 电压异常
TCD 34 不足电压检出
TCD 35 CDRCK, HCDR 不断开故障
TCD 36 SDC 操作模式错误
TCD 37 逆运转检出
TCD 38 DSP 当机检出
TCD 22 过电压检出
TCD 23 SDC 保守开关异常
TCD 24 从 MICON DPRAM ERROR
TCD 25 从 MICON EEPROM ERROR
TCD 26 DSP SUM ERROR
TCD 27 多发故障检出
TCD 28 P15V 电压异常
TCD 29 主 MICON EEPROM ERROR
◎
MCTT 主接触器应 OFF 而未 OFF 时，表示 MCTT 主接触器 ON 故障，电梯应立即 检出目的 紧急停止，防止制御系统的信赖性低下。
检出条件
停层时，透过 MYMCCT 出力 Buffer 控制 MCTT Ctt Turn OFF，并侦测 MXMCCT 及 SXMCCT 入力 Buffer 信号，来判定 MCTT Ctt 是否正常动作。 也就是当 MYMCCT 出力 Buffer OFF，而 MXMCCT 及 SXMCCT 入力 Buffer 未在 500 ms 内 OFF，则检出异常。
TCD 72 从 MICON 当机八次检出
TCD 73 LEV POSI 不断开故障(启动时曳引轮空转)
TCD 74 救出运转多发
TCD 75 POWER MODULE 过热
TCD 76 微速运转时间异常
TCD 77 门机马达过热
TCD 78 门机异常
TCD 79 Rctt 不断开／不闭合故障
TCD 80 DUPLEX 通讯异常
STE-709-015
技术资料
页次
4/83
版次
1.0 TCD 故障码说明(06 版 e’NT、UAY1、Agile、POSH) 分类编号 STQ-0573
○：故障排除，操作 MODE 2 清除 TCD 或主电源开关切 OFF-ON 后，方能恢复运转。
TCD 故障等级
内容
HOLD
10
A1
SFCR 不断开故障
页次
5/83
TCD 故障码说明(06 版 e’NT、UAY1、Agile、POSH) 分类编号 STQ-0573
1.入力Buffer有无ON故障Check： 主MXSFCCK ($CA01)、从SXSFCCK ($CD21)其Data是否随着SFCR Relay之ON-OFF同步动 作。 ※MXSFCCK ($CA01)、从SXSFCCK ($CD21)皆操作 MODE 22 观察。
TCD 54 RE 故障(U,V,W 相磁极角度异常) TCD 55 HCT Off Set 偏差过大
TCD 57 Mg.B 两段式电源回路异常
TCD 58 DLAN 当机
TCD 59 LEV POSI 不闭合故障(非平层曳引轮空转)
TCD 60 阶高 TABLE SUM ERROR
TCD 61
TCD 62 同期位置异常
2.SFCR Relay的LED Check： (1)SFCR Relay ON 时，50B LED亮。 (2)SFCR Relay OFF 时，50B LED灭。
3.SFCR Relay状态Check： SFCR Relay卡住，接点曲折、熔着，配线短路等确认。
4.MPUGB PCB与FIOGB PCB之间排线；MUD及FOD Connect有无接触不良Check。
TCD 69 SDA RAM ERROR
Rank 别 A2 A1 A1 C1 C1
C1
A1 A2 C1
A1
B1 B1 A1 A1 A1 A1 A1 C1 A2 B1
B2 B2 A1 C2 C2 C2 A2 A2
Hold ○ ○
◎ ◎
◎ ○ ○
◎ ◎ ◎ ◎
○ ○
作 成 张祥洪 2007-04-26
承 认 洪 浩 2007-04-26
TCD 81 再平层用光电 POSI 不闭合故障
TCD 82 再平层用光电 POSI 不断开故障
TCD 83
TCD 84 OLS ON 故障
TCD 85 CLS ON 故障
TCD 86 开门动作不正常检知
TCD 87 关门动作不正常检知
TCD 88 停电检知
TCD 89
TCD 90
TCD 91 DZ POSI 不闭合故障(千鸟,Through)
检出条件
停层时，透过 SYBCTT 出力 Buffer 控制 BCTT Ctt Turn OFF，并侦测 MXBCTT 及 SXBCTT 入力 Buffer 信号，来判定 BCTT Ctt 是否正常动作。 也就是当 SYBCTT 出力 Buffer OFF，而 MSXBCTT 及 SXBCTT 入力 Buffer 未在 500 ms 内 OFF，则检出异常。
TCD 14 从 MICON 当机
TCD 15 SDA 当机
TCD 16 主从并列通信异常
TCD 17 SDA, SDC 串行通信异常
TCD 18 SFCCK 故障或 E.Stop 开开被切掉
TCD 19 PSFCK 故障
TCD 20 双重入力 BUFFER 故障
TCD 21 过电流检出(IPM FAULT)
TCD 42 SFCR 不闭合故障
TCD 43 SPD 回路故障
TCD 44 SDCLGB 板的 48V 电源异常 (81)
SDCLGB- HIA4 故障 (82)
OPBLAN- HIB2 故障或 SDCGB 检知与 OPBLAN 通讯 中断 (84)
TCD 45 BKSW 动作 Check
TCD 46 Open Lock 连续 3 回
复归方式 故障排除，FFB 切 OFF-ON 后，操作 MODE 2 清除 TCD，方能恢复运转。
作 成 张祥洪 2007-04-26
承 认 洪 浩 2007-04-26
保存年限：永久 版次 1.1
4
记号
来历
年月日
订正
审查
作成日期：99.02.05
STE-709-015
技术资料
版次
1.0
调查项目：
TCD 63 SDS ON 故障

合集下载

上海永大电梯新故障码解说

上海永大电梯新故障码解说

上海永大电梯新故障码解说The document was prepared on January 2, 2021TCD CODE一览表◎：故障排除，主电源开关切OFF-ON后，操作MODE 2清除TCD，方能恢复运转。

○：故障排除，操作MODE 2清除TCD或主电源开关切OFF-ON后，方能恢复运转。

U V W控制櫃馬輸入電源子台櫃馬達電源端子台54 A1 RE故障(U,V,W相磁极角度异常) ◎检出目的在PM马达控制中，变频控制器，利用编码器(ENCODER)uvw信号，来判断PM马达磁极所在位置，进一步送出正确的三相电压以产生一旋转磁场。

若编码器中任意一相以上损坏，将导致控制器送出的旋转磁场无法与马达磁极位置吻合，而造成马达运转不顺畅，让电梯产生晃动，此时应立即时停机。

检出条件Encoder的磁极检出Plus全部为HI，且持续检出以上，则立即停止运转，且不可再起动。

Encoder的磁极检出Plus全部为LO，且持续检出以上，则立即停止运转，且不可再起动。

注3. Rotary Encoder编码顺序不正常，且持续检出以上，则立即停止运转，且不可再起动。

复归方式故障排除，FFB切OFF-ON后，操作MODE 2清除TCD，方能恢复运转。

调查项目：1.检查uvw之LED灯号是否正常。

2.检查ENCODER有无损坏〈下图〉，若损坏请更换ENCODER，若无请检查第二项。

观看编码器是否波型正常量测讯号3.检查U79 (AM26LS32AC) 有无损坏〈下图〉U79 (AM26LS32AC)55 A1马达电流检出回路异常◎检出目的本故障的检出目的及条件分为以下三种：1、避免HCT 长久使用损坏或Switching Power 之5V 电压异常下，使零点偏移(亦及电流为零时DSP 输入信号电压不为与DSP A/D 参考电压不为5V)。

此时CPU 读入电流回授信号将不正确，而造成马达运转不顺畅，让电梯产生晃动，此时电梯不应再次走行。

永大NTVF电梯故障代码分析

永大NTVF电梯故障代码分析

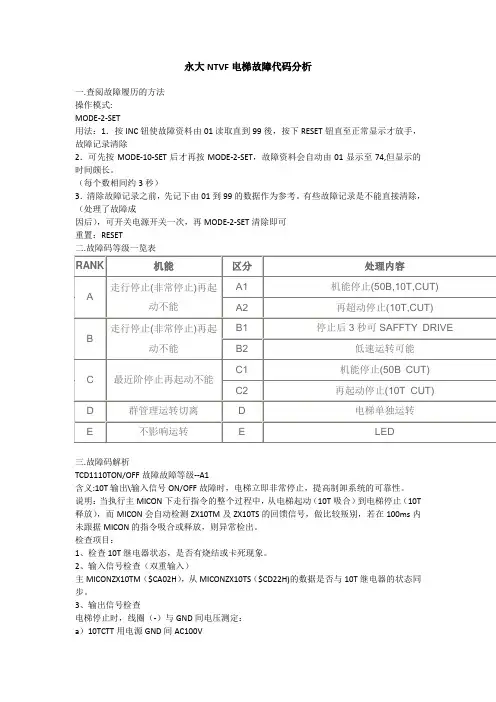

永大NTVF电梯故障代码分析一.查阅故障履历的方法操作模式:MODE-2-SET用法：1．按INC钮使故障资料由01读取直到99後，按下RESET钮直至正常显示才放手，故障记录清除2．可先按MODE-10-SET后才再按MODE-2-SET，故障资料会自动由01显示至74,但显示的时间颇长。
