接线端子的分类

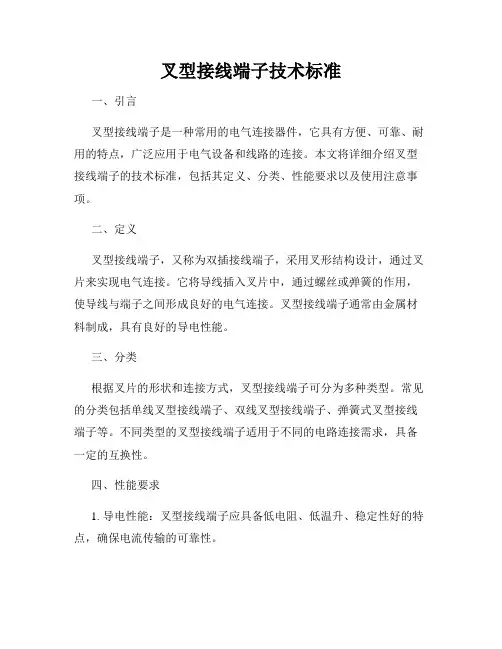

叉型接线端子技术标准一、引言叉型接线端子是一种常用的电气连接器件，它具有方便、可靠、耐用的特点，广泛应用于电气设备和线路的连接。

本文将详细介绍叉型接线端子的技术标准，包括其定义、分类、性能要求以及使用注意事项。

二、定义叉型接线端子，又称为双插接线端子，采用叉形结构设计，通过叉片来实现电气连接。

它将导线插入叉片中，通过螺丝或弹簧的作用，使导线与端子之间形成良好的电气连接。

叉型接线端子通常由金属材料制成，具有良好的导电性能。

三、分类根据叉片的形状和连接方式，叉型接线端子可分为多种类型。

常见的分类包括单线叉型接线端子、双线叉型接线端子、弹簧式叉型接线端子等。

不同类型的叉型接线端子适用于不同的电路连接需求，具备一定的互换性。

四、性能要求1. 导电性能：叉型接线端子应具备低电阻、低温升、稳定性好的特点，确保电流传输的可靠性。

2. 耐温性能：叉型接线端子应能在正常工作温度范围内保持良好的导电性能，并能承受一定的过载温度。

3. 耐电压性能：叉型接线端子应能够承受额定电压下的工作环境，保证电气连接的安全可靠性。

4. 耐振性能：叉型接线端子应具备良好的抗震动性能，不易松动或断开连接。

5. 耐腐蚀性能：叉型接线端子应具备良好的耐腐蚀性，能够在潮湿或腐蚀性环境下长期工作。

6. 机械强度：叉型接线端子应具备足够的机械强度，能够承受正常使用条件下的拉力和压力，不易损坏。

7. 绝缘性能：叉型接线端子应具备良好的绝缘性能，防止导线之间或导线与外壳之间的短路。

五、使用注意事项1. 选择合适的型号和规格的叉型接线端子，确保与要连接的导线匹配。

2. 导线应剥去绝缘层，插入叉片时应保持导线整齐，避免漏线或重线。

3. 使用螺丝固定时，应适度拧紧，不宜过紧或过松。

4. 定期检查叉型接线端子的工作状态，如发现松动、腐蚀等问题，及时修理或更换。

5. 避免叉型接线端子长时间处于高温、潮湿或腐蚀性环境中，以免影响使用寿命和性能。

六、结语叉型接线端子作为一种常见的电气连接器件，其技术标准对于设备运行稳定性和电气安全性具有重要意义。

管型接线端子的用法什么是管型接线端子管型接线端子，也称为管式接线端子或管脚端子，是一种常用的电气连接元件。

它由金属管壳和内部的导电材料组成，可用于连接电线或导线，提供安全、可靠的电气连接。

管型接线端子的分类管型接线端子根据安装方式和材料的不同，可以分为多种类型。

常见的分类包括：1. 固定式管型接线端子固定式管型接线端子采用螺栓或螺母固定在安装板上，用于固定导线的连接。

它可根据需要选择不同型号和规格的固定螺丝，以适应不同线径的导线连接。

2. 可拆卸式管型接线端子可拆卸式管型接线端子通常用于需要频繁拆卸和连接的场合，如设备维修和更换。

它的设计方便使用者快速进行拆卸和连接操作，并提供稳定的电气连接。

3. 黄铜管型接线端子黄铜管型接线端子由黄铜材料制成，具有良好的导电性能和耐腐蚀性。

它通常用于低电流、低电压的电气连接，如家用电气设备和照明灯具。

4. 铝管型接线端子铝管型接线端子由铝材料制成，具有较好的导电性能和轻质特点。

它常用于高电流和高温度环境下的电气连接，如电力系统和工业设备。

管型接线端子的安装步骤安装管型接线端子的步骤如下：1.准备工作：选择合适的管型接线端子和导线，根据实际需求进行选择。

2.剥离导线绝缘层：使用适当的工具剥离导线的绝缘层，露出足够的导线长度。

3.插入导线：将剥离后的导线插入管型接线端子内，并确认导线与接线端子的触点连接紧密。

4.固定导线：使用螺丝或螺母固定导线，确保导线牢固地连接在接线端子上。

5.检查连接：检查接线是否牢固、无松动，并使用万用表或测试仪器验证电气连接的可靠性。

6.整理导线：整理导线，使其排列整齐，避免交叉和干扰。

管型接线端子的优点管型接线端子具有以下优点：•安全可靠：管型接线端子提供可靠的电气连接，能够有效避免导线松动和接触不良等问题，提高电气系统的安全性。

•方便维护：使用管型接线端子连接的电路可以随时拆卸和更换，方便维护和修复工作。

•安装简单：管型接线端子安装步骤简单明了，不需要特殊的工具和复杂的操作。

接线端子分类概述在电气工程和电子设备中，接线端子被广泛使用，用于连接电路的导线。

接线端子的分类对于正确和可靠地安装和维护电气系统至关重要。

本文将介绍一些常见的接线端子分类，以及它们的特点和应用。

1.螺旋端子螺旋端子是最常见的一种接线端子。

它们通常由金属制成，具有螺旋形的孔和螺丝刀插槽。

通过将导线插入螺旋孔并用螺丝刀旋紧，可以牢固地连接导线。

螺旋端子的优点是安装简便，可重复使用，适用于大多数低压和中压应用。

2.弹簧端子弹簧端子也被称为弹簧夹。

它们使用弹簧力来固定导线，而不需要任何工具。

弹簧端子适用于需要频繁连接和断开的应用，例如测试和实验室设备。

弹簧端子可以提供可靠的电气连接，并且具有良好的抗震动和抗振动性能。

3.插槽端子插槽端子是一种通过插入导线来连接的接线端子。

它们通常由金属制成，具有一个开口的插槽，导线可以直接插入其中。

插槽端子常用于板上安装和印刷电路板（PCB）连接。

插槽端子提供了一个简单而可靠的连接方法，并且适用于高密度的电路布局。

4.压接端子压接端子通过应用压力来连接导线。

它们通常由金属制成，具有一个开口的夹子，通过夹紧导线来建立电气连接。

压接端子提供了可靠的电气连接，并且适用于高电流和高温应用。

这种端子广泛应用于电力系统和工业设备。

5.绝缘型端子绝缘型端子是一种具有绝缘外壳的接线端子。

其主要目的是提供额外的安全性和保护，以避免导线接触到外部环境或其他电路。

绝缘型端子通常由绝缘材料制成，例如塑料或橡胶。

它们适用于需要防止电流泄露或保护人员安全的应用。

6.电脑端子电脑端子通常用于计算机和网络设备的连接。

它们具有特殊的插头和插座设计，以确保正确的连接和稳定的信号传输。

常见的电脑端子包括USB端子、HDMI端子、网线端子等。

电脑端子适用于各种数据和信号传输要求。

7.终端端子终端端子用于连接电缆末端和设备的电气接口。

终端端子通常由金属制成，具有螺旋式或压接式连接方式。

它们适用于需要可靠的电气连接和固定电缆的应用，例如家庭电气安装和工业设备。

接线端子知识介绍接线端子是电子设备中常用的连接元件，它主要用于连接电气导线，使得电路能够正常工作。

接线端子具有安装简便、可靠性高以及维护方便等特点，在各个领域被广泛应用。

本文将对接线端子的基本知识进行介绍。

一、接线端子的定义和分类接线端子是用于将电源线与电子设备终端连接一个固定位置的连接器。

根据不同的使用环境和要求，接线端子可分为网线接线端子、端子块、插板接线端子等多种类型。

1.网线接线端子：主要用于电气网络设备中，如交换机、路由器等。

常用的网线接线端子有RJ11、RJ45等。

2.端子块：一种常用的接线端子，可用于终端板上。

它的设计便于安装和拆卸，可以提高生产效率。

根据不同的应用，端子块又可分为固定式端子块和可插拔式端子块。

3.插板接线端子：多用于家庭电器设备中，如插座、电源适配器等。

二、接线端子的结构和工作原理接线端子一般由接线孔和插针两部分组成。

1.接线孔：接线端子上的接线孔用于插入电源线。

根据不同的规格和要求，接线孔有圆形、方形、U型等多种形状，以适应不同种类的电源线。

2.插针：插针是接线端子上用于插入接线孔的部分。

插针通常由金属材料制成，具有良好的导电性能和机械强度。

插针的形状和尺寸取决于接线孔的形状和尺寸。

接线端子的工作原理是通过插针和接线孔之间的金属接触来实现电流的传导。

当电源线插入接线孔时，插针和接线孔之间产生一定的压力，使得插针和接线孔之间形成良好的电气接触，确保电流的正常传输。

三、接线端子的优点和应用领域接线端子具有如下优点：1.安装简便：接线端子采用插拔式连接方式，安装方便快捷。

2.可靠性高：接线端子采用金属接触的方式，确保电流的稳定传导，提高电路的可靠性。

3.维护方便：使用接线端子可以使得电路的维护更加方便，无需打断整个电路。

接线端子广泛应用于电力、通信、电子、家电等领域。

在电力领域，接线端子用于电力传输和配电系统中；在通信领域，接线端子用于网络设备和通信设备中；在电子领域，接线端子用于电子产品的连接和维护；在家电领域，接线端子用于插座、电源适配器等产品中。

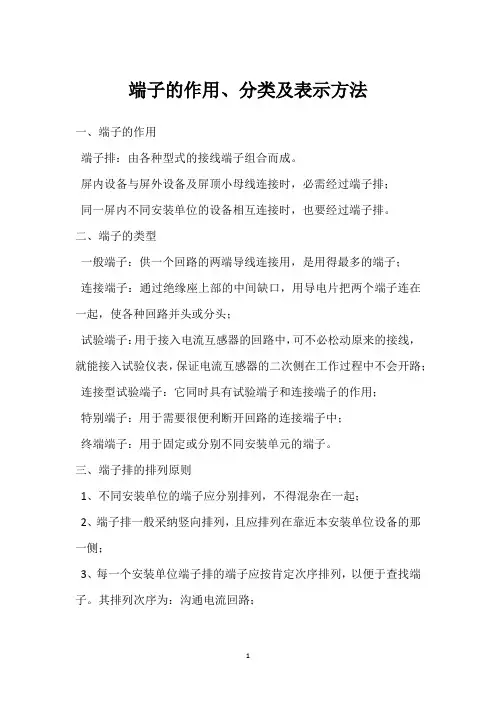

端子的作用、分类及表示方法
一、端子的作用
端子排：由各种型式的接线端子组合而成。

屏内设备与屏外设备及屏顶小母线连接时，必需经过端子排；
同一屏内不同安装单位的设备相互连接时，也要经过端子排。

二、端子的类型
一般端子：供一个回路的两端导线连接用，是用得最多的端子；
连接端子：通过绝缘座上部的中间缺口，用导电片把两个端子连在一起，使各种回路并头或分头；
试验端子：用于接入电流互感器的回路中，可不必松动原来的接线，就能接入试验仪表，保证电流互感器的二次侧在工作过程中不会开路；连接型试验端子：它同时具有试验端子和连接端子的作用；
特别端子：用于需要很便利断开回路的连接端子中；
终端端子：用于固定或分别不同安装单元的端子。

三、端子排的排列原则
1、不同安装单位的端子应分别排列，不得混杂在一起；
2、端子排一般采纳竖向排列，且应排列在靠近本安装单位设备的那一侧；
3、每一个安装单位端子排的端子应按肯定次序排列，以便于查找端子。

其排列次序为：沟通电流回路；
沟通电压回路；信号回路；
直流回路；
其它回路。

接线端子的分类在连接器中，接线端子一直是比较热门的产品之一，它被广泛应用在工业自动化以及控制领域，随着电子行业的不断繁荣，接线端子相关的产品在使用范围上又有了进一步突破。

那么到底常用的接线端子都应用在哪些方面呢，康瑞连接器厂家给大家整理了最全面的接线端子行业的知识。

康瑞连接器接线端子连接器主要分为插拔式、栅栏式、弹簧式、轨道安装、轨道式五种，每一种都有着不同的应用，具体如下：1、插拔式该系列为目前端子产品中应用最为广泛的一种，插拔式接线端子凭借安全、便捷的接线方式迅速得到市场认可其应用原理如下：插座两端可加装配耳，装配耳在很大程度上可以保护接片并且可以防止接片排列位置不佳，同时这种插座设计可以保证插座可以正确的插进母体。

插座也可以有装配扣位和锁定扣位。

装配扣位可以起到更加稳固地固定到PCB板上，锁定扣位可以在安装完成后锁定母体和插座。

2、栅栏式是能够实现安全、可靠、有效的连接，特别是在大电流，高电压的使用环境中应用比较广泛。

3、弹簧式是利用弹簧性装置的新型接线端子，已广泛应用于世界电工和电子工程工业：照明、电梯升降控制、仪器仪表、电源、化学和汽车动力等。

4、轨道安装采用了可靠的螺纹连接技术、电子容断技术和最新的电连接技术，广泛用于电力电子、通讯、电气控制和电源等领域。

5、轨道式采用压线和独特的螺纹自锁设计，使得接线连接可靠、安全。

该系列接线端子外观设计美观大方，可配用多种附件，如短路片、标识条、挡板等。

东莞市康瑞电子有限公司，是一家20多年专业从事连接器、连接线、电子线束等连接器生产厂家，主要产品有连接器、排针排母、接插件、连接线、线束、电子线、线对板连接器、线对线连接器等。

公司各种资质证书齐全，技术力量雄厚，加工设备精良，检验设备完善以及拥有极强的研发能力，为您提供绿色环保高质量连接器及线束，是您最忠实可靠的合作伙伴。

选用易于维护和更换的零部件， 方便用户进行日常维护和保养。
经济性原则
在满足性能要求的前提下，尽量降低 接线端子的制造成本。
提供多种规格和型号的接线端子，以 满足不同用户的需求，提高市场竞争 力。
优化设计，减少材料和能源的消耗， 降低运行成本。
03
接线端子材料选择
铜材
总结词
导电性能优良，耐腐蚀，广泛用于电气连接。
深入了解客户对接线端子的具体 需求，包括电气性能、机械性能、 环境适应性等方面的要求。
确定设计目标
根据调研结果，明确设计目标， 如提高电气性能、优化机械结构、 降低成本等。
制定技术规格书
根据设计目标，制定详细的技术 规格书，包括接线端子的电气参 数、机械尺寸、材料要求等。
设计方案制定
方案构思
根据技术规格书的要求，进行方案构思，考虑接线端子的整体结 构、材料选择、工艺流程等因素。
06
接线端子设计实例
实例一：家用电器接线端子设计
设计目的
为家用电器提供安全、可靠的 连接方式，方便用户安装和维
护。
防误接
设计防止误接的保护措施，如 采用专门的保护盖或标识，避 免用户误接危险线路。
易于识别
采用不同颜色或标记区分不同 的线路，方便用户识别。
耐用性
选用优质材料，确保接线端子 在长时间使用中保持良好性能
工程塑料
总结词
绝缘性能好，重量轻，成本低，但耐热性较差。
详细描述
工程塑料在接线端子设计中通常用作绝缘材料，能够提供良好的绝缘性能，确保电气安全。此外，工 程塑料重量轻、成本低，便于生产和加工。然而，工程塑料的耐热性较差，容易在高温环境下变形或 老化，因此不适合在高温环境中使用。

端子及端子线基本常识1.端子的分类:我司常用的端子类型通常有:插针,插簧,接线片等.插针:CZ01 CZ02 CZ24插簧:CH01 CH02 CH752.端子的基本结构及设计原理:端子在塑件中的状况压线后脚：“U”形，通常压接导线线皮部分，并在其两侧有明显倒角，以利于压接成形。

作用：①防止导线摆动时应力集中于线芯部位，引起芯线断裂。

②固定线皮，防止出现缩皮现象。

压线前脚：“U”形，通常压接导线线芯部分，并在其两侧有明显倒象，以利于压接成形，在同一型号端子，一般压线前脚要比后脚略小。

作用：①固定导线线芯，使导线和端子之间形成足够的抗张强度。

②使导线线芯和端子良好接触，形成较小的接触电阻。

倒钩：要求有一定量的弹性变形，并要有足够的强度。

作用：连接塑件和端子，并使两者间形成足够的固定力，塑件和端子之间连间的倒钩通常有两种形式。

①倒钩部位在端子，固定部位在塑件，如图：②倒钩部位在塑件中，固定部位在端子，（如图a）对插部分：插针系列：平整，无毛刺，导入部分光滑，使与插簧有良好接触。

插簧系列：平整，无毛刺，导入部分光滑，并要求有一定量的弹性，变形，保证有一定的插入力和技出力。

前端倒角：使插针与插簧对插时，更顺畅，插入力更小。

压线脚加强筋：保证线芯与端子更牢固压接，有足够的抗张强度。

前后压线脚台阶：减少线芯过多变形，避免线芯断裂。

3．端子的材质：锡磷青铜：（主要用于各类插簧）QSN6.5-0.1-Y(硬)﹙我司最常使用﹚QSN6.5-0.1-Y2(半硬)QSN6.5-0.1-T(持硬)QSN6.5-0.1-M(软)黄铜：（主要用于各类插针）H62- Y2（半硬）（我司最常使用）H62-Y（硬）H62-M（软）黄铜：（主要用于各类插针）H65- Y2（半硬）（我司最常使用）H65- Y（硬）H65--M（软）4．端子线的压接原理：4．1基本原理：通过机械挤压，利用端子金属材质的钢度，将导线线芯，紧密包容。

4．2压接的工艺过程：1）按工艺文件要求将准备好端子和导线2）将线皮拉掉，并将导线整理整齐用橡皮筋扎好3）握好导线，将导线放于压接片左侧4）将导线轻轻抵住压接定位块，并将导线对准压线脚5）轻踩脚踏开关6）将压好导线从压接片右侧滑出7）检验（自检，首检）4．3压接设备常规的端子压接设备有：手工压接钳，半自动端子压接机，半自动压接模具，手动压接模具和全自动压接模具。

电气设备接线端子的规范要求一、引言随着电气设备的广泛应用，电气工程领域对于接线端子的规范要求也变得愈发重要。

本文将介绍电气设备接线端子的规范要求，旨在提高设备安全性、确保电气系统的稳定性和可靠性。

二、端子类型及选用在电气设备中，常用的端子类型有螺旋式、弹簧式和插拔式端子。

根据实际需求和使用场景，选择合适的端子类型对于电气连接的稳定性和方便性至关重要。

1.螺旋式端子螺旋式端子通过螺丝将导线固定在端子上，具有连接牢固、抗振动能力强的特点。

在选用时，应注意螺丝材质是否耐腐蚀，以及螺丝是否预紧合适。

2.弹簧式端子弹簧式端子通过弹簧将导线夹紧，具有连接快速、更换方便的特点。

选用时，需考虑弹簧材质的弹性和导电性能，确保导线与端子之间的良好接触。

3.插拔式端子插拔式端子通过插拔连接导线，便于维护和更换设备。

在选用时，需注意插座和插头的匹配性，确保连接稳定可靠。

三、端子尺寸规范为了确保接线的可靠性和安全性，电气设备端子需要符合一定的尺寸规范。

以下是一些常见的端子尺寸规范：1.导线连接孔的直径导线连接孔的直径应根据导线规格选取合适的尺寸，确保导线能够顺利插入端子，并与端子有良好的接触。

2.端子板的厚度端子板的厚度应能够承受正常的电流和电压，在选择时需根据电气设备的额定电流和电压确定合适的厚度。

3.端子间距电气设备中不同端子之间应有足够的间距，以避免因电流干扰而导致接触不良或短路等问题。

具体的端子间距需根据电气系统的安全要求进行合理设计。

四、端子安装和接线顺序为了确保接线过程的顺利进行，以下是端子安装和接线的一般顺序：1.检查设备和导线的完好性和质量是否符合要求。

2.根据接线图纸或相关标准，将导线剥去适当的长度。

3.将剥去绝缘层的导线插入端子孔中，并采取适当的连接方式，如螺丝固定、弹簧夹紧等。

4.确保导线与端子之间有良好的接触，并紧固端子。

5.使用合适的绝缘材料将端子与其他金属件隔离，避免触碰造成短路。

6.按照接线图纸或相关标准检查接线的正确性和连通性。

材质及电镀：
螺丝：M1.5，钢，镀锌 弹片：磷青铜：镀镍 焊针：黄铜，镀锡 外壳：PA66，UL94V-0
机械性能：
温度范围：-40º C〜+105º C 瞬时温度：+250º C，5秒。 扭矩：0.15Nm（1.3 lb.in） 剥线长度：3.7~4.7毫米
电气性能：
额定电压：300V 额定电流：6A 接触电阻：20mΩ 绝缘电阻：5000MΩ/1000V 耐电压：AC2000V/1Min 线范围：26-18AWG 1.0毫米²
不锈钢
螺钉
铁，镀镍 铁，镀镍 铁，镀镍
弹片
磷青铜：镀镍 磷青铜：镀镍 磷铜（镀锡
方扣
Pin针
黄铜：镀锡 黄铜：镀锡
黄铜（镀镍）
黄铜：镀锡 黄铜：镀锡 黄铜：镀锡
PCB接线端子特性
了解的要素：类型、规格、特性、材料 重要尺寸：1、2、3、4、5
针长 备注:有些端子有凸台和耳朵的要确定尺寸.
PCB接线端子特性
PCB接线端子分类
端子台总体来说分为欧规（弱电），美规（强电），轨道式，光电耦合式 ，今 天我们重点谈欧规端子台，即，PCB板端接线端子台。 从工作原理和结构设计上看，欧规大致上可以分位一下四种：
1、弹片式：（螺钉式） . 2、升降式：（螺钉式） 3、公母对插式：（公座+母座） 4、压板式：（免锁螺丝式） 间距2.54/3.5/3.81/3.96/5.0/5.08/7.5/9.5/10.0
PCB接线端子分类
直锁弹片式间距:2.54mm,3.50mm,5.00mm,7.50mm,7.62mm等;极数: 2~24P.
螺 丝 弹片 本 体 端子
PCB接线端子分类
二、 升降式间距:3.5/3.81/5.0/5.08/6.35/7.62/9.52/10.0 mm等;极数: 2~24P.

接线端子的规格：
压线槽宽度 X 压线长度 X 压线总长度 X 材料厚度/打线方式/表面处理/适用线规/其它要求
6.3.3 地环端子 地环端子的规格：固定螺钉直径 X 材质厚度/打线方式/其它要求
6.3.4 连接器端子
连接器端子的规格：适用连接器型号/阴、阳端子/连接器间距
7、端子性能要求
7.1 端子与引线的最小拉力要求
7.2 快速连接端子的插拔力，应符合表 5 的要求。
表 6 快速连接端子的插拔力要求
类型
插片规格 inch(mm)
第一次最大推力 （单个）
力，磅（公斤力）
第一次拉力
最大值
最小值 平均 单个
测试插片 与非电镀 母端子
0.250(6.3) 0.187(4.8)
18(8.2) 15(6.8)
18(8.2) 20(9.1)
2
插片
适用 AWG 线规/插片宽度 X 插片厚度/打线方式
规处用 0（零）表示。
3
插套
适用 AWG 线规/插片宽度 X 插片厚度/打线方式
2
适用 AWG 线规/压线槽宽度 X 压线长度 X 压线
4
接线端子
总长度 X 材料厚度/打线方式
5
连接器端子
适用 AWG 线规/适用连接器/连接器间距
备注：打线方式，打单线时省略，打双线时用 D 表示。
4.4 代号示例：
4.4.1 适用于 18 号线规的地环端子，其紧固孔直径为 5.0，则其代号为 JBT 4418-TO 18/5.0；
4.4.2 适用于 20 号线规的插片端子，其插片宽度为 0.187 inch，插片厚度为 0.5 mm，则
其代号为 JBT 4418-TP 20/187x0.5；

4
IDC接线端子
通过插入导线使之在端子内受到压力而形成连接，具有连接方便、占用空间小的特点， 适用于细小电器和高密度接线的场合。
接线端子的使用
接线步骤
首先准备好所需要的接线端子以及导线，按照设备接线图进行接线，注意遵循电气安全操作 规程。
接线注意事项
在接线前确认设备已断电，并选择适当的接线端子与导线规格匹配，避免连接松动或短路引 起事故。
接线端子介绍
定义
接线端子是一种连接导线与电 气设备的元件，通常由金属材 料制成。
作用
接线端子可用于连接导线、分 配电流、支持设备、以及降低 热量。
接线方式
接线端子一般采用螺丝固定或 弹簧夹紧的方式进行导线点，接线端子有多种分类方法， 如接线方式、金属材料、应用 环境等。
接线端子的维护
定期检查线路连接，确保连接紧固可靠，接线端子表面清洁无腐蚀。对于损坏或老化的接线 端子应及时更换。
总结
课程回顾
本课程主要介绍了接线端子的 种类、使用以及注意事项。
学习收获
通过本课程的学习，您将掌握 接线端子的分类、使用方法和 维护技巧。
下一步学习计划
欲进一步了解电气连接与维护 技术，建议您阅读相关电器类 书籍或参加相关职业技能培训。
《接线端子》PPT课件
本课程介绍接线端子的种类、使用、维护以及注意事项。学习本课程后，您 将能够更好地应用接线端子进行电气连接。
引言
电气连接是电工工作中的常见任务，好的连接可以保证电气设备的正常运转， 并确保工作人员的安全。接线端子是电气连接中不可或缺的元件。本课程将 为您介绍接线端子的分类和使用。
接线端子的种类
1
弹簧式接线端子
通过金属弹簧夹紧导线，具有连接可靠、紧固力度大的特点，应用于高振动和温度变 化大的场合。

接线端子规格种类接线端子排的连接方式接线端子是电气连接的一种重要部件，用于将电线与电气设备连接。

它可以确保电线的固定和良好的电气连接，并提供一种便利的方式来连接或断开电路。

接线端子的规格种类非常多，常见的有螺旋接线端子、压线接线端子、插销式接线端子、弹片式接线端子、卡扣式接线端子等。

下面将详细介绍这些接线端子的特点和使用方法。

1.螺旋接线端子：这种端子使用螺旋机构将电线固定在端子上。

它可以提供较强的连接力，并适用于大部分电线的连接。

它的缺点是连接速度相对较慢，适用于不需要经常拆卸的场合。

2.压线接线端子：这种端子通过压紧电线来实现连接。

它的特点是连接速度快，适用于需要频繁拆卸的场合。

它的缺点是连接力相对较弱，不适用于高电流和高压的场合。

3.插销式接线端子：这种端子使用插销进行连接。

它的特点是连接方便快速，适用于需要频繁拆卸的场合。

它的缺点是连接力较弱，适用于低电流和低压的场合。

4.弹片式接线端子：这种端子使用弹簧式结构固定电线。

它的特点是连接方便快速，并且连接力较强，适用于大部分电线的连接。

它的缺点是结构比较复杂，成本较高。

5.卡扣式接线端子：这种端子使用卡扣进行连接。

它的特点是连接方便快速，并且连接力较强，适用于大部分电线的连接。

它的缺点是安装需要专用工具，不太适合需要频繁拆卸的场合。

除了上述常见的接线端子外，还有许多其他特殊用途的接线端子，如高温接线端子、防水接线端子等。

这些接线端子都具有特定的特点和使用方法。

在实际使用中，接线端子通常会被安装在接线端子排上。

接线端子排是由多个接线端子组成的一种连接设备。

它可以将多个电线连接在一起，并提供一个统一的接口来连接电气设备。

接线端子排的连接方式有两种：拼插连接和螺钉连接。

拼插连接是将接线端子插入接线端子排的插槽中，通过插销或卡扣固定。

螺钉连接是将接线端子通过螺旋机构固定在接线端子排上。

无论是哪种连接方式，接线端子排的作用是提供一个方便、可靠的电气连接。

接线端子的使用方法接线端子是一种常用的电子连接器，用于连接电子元件或装置的导线。

它具有简单、可靠、易操作的特点，被广泛应用于电子设备、电力设备和通信设备等领域。

在本文中，将详细介绍接线端子的使用方法。

一、接线端子的分类接线端子按照用途和结构可以分为多种类型，常见的有插座式接线端子、固定式接线端子、弹簧式接线端子和螺旋式接线端子等。

不同类型的接线端子有各自的特点和适用范围，在使用时需要根据具体情况选择合适的类型。

二、接线前的准备工作在进行接线前，需要做好以下几项准备工作，确保接线的质量和安全性：1.清理工作区域：清理工作区域，确保没有杂物或尘土等干扰操作。

可以使用清洁布或刷子进行清理。

2.材料准备：准备好所需的导线、接线端子、剥线钳、起子等工具。

3.测试工具准备：准备好多用电表或电压表等测试工具，方便接线后进行测试。

三、接线步骤1.剥离导线绝缘层：使用剥线钳，按照导线连接端子的要求剥去导线的绝缘层。

剥离长度一般为导线直径的1/3左右。

2.插入导线：将剥离后的导线插入接线端子的插孔中。

一般情况下，插入导线时要确保导线和插孔之间有良好的接触，并且接触面积足够大。

3.固定导线：使用起子或扳手等工具，将接线端子上的固定螺母或固定螺丝旋紧，固定导线。

固定时要注意不要过紧，避免损坏导线。

4.测试接线质量：接线完成后，使用测试工具对接线质量进行测试。

可以使用多用电表或电压表等测试工具，检测导线的连通性和安全性。

四、接线常见问题及解决方法1.导线插槽不牢固：如果导线插槽与接线端子之间的接触不够紧密，容易造成接线松动或导线脱落。

解决方法是用起子或扳手等工具旋紧接线端子的固定螺母或固定螺丝。

2.导线孔内存在腐蚀物：如果导线孔内存在腐蚀物，会导致导线与接线端子之间接触不良，影响接线质量。

解决方法是使用酒精或去腐剂等清洁剂清洁导线孔。

3.导线插头加热：如果导线插头加热，可能是由于导线插头与接线端子的接触面积太小，接触不良，导致接头产生高电阻。

管型接线端子的用法一、管型接线端子的定义和分类管型接线端子是一种用于连接电线的电气元器件，通常由金属材料制成。

它可以将电线插入其中，并通过旋转螺丝或压紧机构来固定电线。

根据不同的使用环境和需求，管型接线端子可以分为多种类型，比如铜管型接线端子、铝管型接线端子、钢管型接线端子等。

二、管型接线端子的特点和优势1. 稳定可靠：由于采用了螺丝或压紧机构来固定电线，所以无论在哪种情况下，都能保证连接稳定可靠。

2. 安全可靠：与其他连接方式相比，管型接线端子具有更高的安全性能。

它可以有效地避免短路、火灾等危险。

3. 易于维护：在使用过程中，如果需要更换或检修电路，只需要拆卸螺丝或压紧机构即可方便地进行操作。

4. 适用范围广：由于不同类型的管型接线端子具有不同的特点和优势，因此可以适用于各种不同的场合和环境。

三、选购管型接线端子的注意事项1. 材质：不同材质的管型接线端子具有不同的性能和优势。

一般来说，铜管型接线端子具有较好的导电性和耐腐蚀性，而铝管型接线端子则比较轻便。

2. 规格：根据需要连接的电线规格选择相应规格的管型接线端子，以保证连接稳定可靠。

3. 质量：选购时要注意选择正规厂家生产的产品，并检查产品是否符合国家相关标准。

4. 安全性：为了保证使用安全，建议选择带有防震、防火等功能的管型接线端子。

四、使用管型接线端子的步骤1. 选择合适规格和材质的管型接线端子。

2. 根据需要连接的电线长度，剥去电线外皮，并将电线插入到管型接线端子内部。

3. 用螺丝或压紧机构将电线固定在管型接线端子内部。

4. 检查连接是否牢固可靠，并进行必要的维护和检修。

五、常见问题及解决方法1. 连接不牢固：可能是由于选用了不适当规格或材质的管型接线端子，或者是螺丝或压紧机构没有拧紧导致的。

解决方法是重新选择合适的管型接线端子，并确保螺丝或压紧机构已经拧紧。

2. 电线接触不良：可能是由于电线插入管型接线端子时没有插到位，或者是管型接线端子内部存在杂质等原因导致的。

不同类型的接线端子排的作用
接线端子排分很多种类型，常用的类型有电流端子、熔断型端子和双层端子，不同类型的端子作用不同。

电流端子：对于电路安装过程中需要对电路进行测试，要不断的断开和链接电路反复操作。

熔断型端子：对于一些特殊情况下电路保护来说，一台仪器或者设备的价值是不可估量的，由于电流电压的不稳定造成损失是很不明智的，所以在这种情况下就需要有一个可以保护电路的装置。

在电流过大的时候会自动断开电路，由此熔断型端子设计而出。

双层端子：对于空间设计的需求，要求在一个小的空间里通过两根以上的电缆，由此设计出了双层接线端子。

魏德米勒接线端子代理郑州盛世开元提供各类型接线端子，魏德米勒接线端子引领行业60余年，提供各种高效稳定的电气联接方案。

接线端子插接插件及各类连接器的基础知识1.定义：接线端子插接插件是一种用于固定电线连接的装置，它们通常由两个主要部分组成：插头和插座。

插头用于连接电线的末端，而插座用于固定插头并提供连接电路的功能。

2.分类：接线端子插接插件可根据不同的标准进行分类，常见的有插拔式接线端子和螺钉式接线端子。

插拔式接线端子通常用于临时连接，插头和插座通过插入和拔出来实现连接。

螺钉式接线端子则通过旋紧螺钉来固定电线，具有更牢固的连接。

3.特点：接线端子插接插件具有连接可靠、安装方便、重复使用等特点。

通过使用接线端子插接插件，可以有效地进行电线连接，减少线路故障和维修的困扰。

1.定义：连接器是一种用于连接电子器件的装置，通过连接器可以实现电信号、电力和数据的传输。

连接器主要由插头和插座两部分组成，插头通常连接电源或信号源，而插座则连接设备或电源。

2.分类：连接器可以根据不同的应用和连接方式进行分类。

常见的连接器包括USB连接器、音频连接器、视频连接器、电源连接器、网线连接器等。

- USB连接器：用于连接电子设备，实现数据传输和充电功能。

常见的USB连接器有USB-A、USB-B、Micro USB和Type-C等。

-音频连接器：用于连接音频设备，实现音频信号的传输。

常见的音频连接器有耳机插孔、小型音频插孔和RCA插孔等。

-视频连接器：用于连接视频设备，实现视频信号的传输。

常见的视频连接器有HDMI连接器、VGA连接器和DVI连接器等。

-电源连接器：用于连接电源设备和电子设备，实现电力的传输。

常见的电源连接器有DC电源插头和AC电源插头等。

-网线连接器：用于连接计算机和网络设备，实现网络信号的传输。

常见的网线连接器有RJ45连接器和光纤连接器等。

3.特点：连接器具有插拔方便、连接可靠、灵活性强等特点。

不同类型的连接器适用于不同的连接需求，可以根据具体的应用场景选择合适的连接器。

总结：接线端子插接插件和各类连接器是电子电路连接中常用的元件，它们通过提供可靠的连接方式，实现电线、信号和电力的传输。
