浅谈35kV电力变压器的微机继电保护35kV电力变压器是电力系统中非常重要的设备,它承担着电压的变换和传输功能。
为了保证变压器的安全运行,需要配备相应的微机继电保护系统。
本文将就35kV电力变压器的微机继电保护进行浅谈,从其作用、特点、应用以及发展趋势等方面进行探讨。
一、微机继电保护的作用微机继电保护是一种利用数字技术和通信技术来实现对电力系统的保护的新型保护系统。
相对于传统的电气保护设备,微机继电保护具有响应速度快、动作准确、功能强大等优点,是变压器保护中不可或缺的一部分。
35kV电力变压器作为电力系统中的重要组成部分,其稳定运行对整个电力系统的安全运行至关重要。
微机继电保护系统可以对变压器的温度、电流、电压、短路等一系列参数进行监测和保护,一旦发生异常情况可以及时做出响应,确保变压器的安全运行。
1. 高可靠性。
微机继电保护系统采用了先进的数字技术和通信技术,具有较强的抗干扰能力和可靠性,可以准确地判断电力系统的状态和故障类型,避免误动作和误判。
2. 具有智能化。
微机继电保护系统可以实现对变压器各种参数的实时监测和分析,根据实际情况智能调整保护参数,提高了保护的精度和适应性。
3. 易于维护和管理。
微机继电保护系统的参数设置和软件升级可以通过远程操作实现,大大降低了对设备的维护成本和管理难度。
4. 可扩展性强。
微机继电保护系统可以根据实际需要进行扩展和升级,可以适应不同规模和类型的电力系统,具有较强的灵活性和通用性。
35kV电力变压器是电力系统中的关键设备,在实际应用中,微机继电保护系统被广泛应用于对变压器的保护。
主要包括过流保护、油温保护、差动保护、接地保护等多种保护功能。
1. 过流保护。
过流保护是对变压器短路故障的常用保护方式,通过对变压器电流进行实时监测和分析,当变压器出现短路故障时,可以及时对故障进行切除,保护变压器不受损坏。
2. 油温保护。
35kV电力变压器在运行过程中,油温是一个重要的参数,超温会对变压器产生严重的危害。
浅谈35kV电力变压器的微机继电保护
35kV电力变压器的微机继电保护是一种在电力系统中广泛应用的保护装置,用于检测和定位电力变压器的故障,并迅速切除故障电路,保护电力设备的安全运行。
微机继电保护是指利用微机技术与电力保护相结合的一种新型保护技术。
它以高速、
高精度的微机作为主要计算处理器,通过采集电力设备的各种参数信号,经过计算、判断
和操作,实现对电力设备的全面保护。
相对于传统的电力保护装置,微机继电保护具有运
算速度快、功能强大、可操作性强、可靠性高等优点。
35kV电力变压器是电力系统中重要的组成部分,其正常运行与电网的稳定运行密切相关。
对35kV电力变压器进行保护非常重要。
微机继电保护可以对电力变压器的多种故障进行检测和切除。
对于电力变压器的过电压故障,微机继电保护可以通过采集变压器的电压
信号,经过计算判断,发现过电压故障后,通过开关断开故障电路,保护变压器免受损坏。
同样地,对于电力变压器的过载故障,微机继电保护可以通过采集变压器的电流信号,经
过计算判断,发现过载故障后,通过切除负荷,保护变压器免受过载损坏。
微机继电保护还可以对电力变压器的短路故障进行检测和切除。
短路故障是电力系统
中常见的故障类型之一,一旦发生短路故障,会对电力设备造成严重的损坏。
微机继电保
护可以通过采集变压器的电流和电压信号,经过计算判断短路故障的位置,并通过操作开关,将故障电路与电源切断,实现对变压器的保护。
电力系统保护技术中微机保护装置设计随着电力行业的不断发展,电网规模逐渐扩大,对电力系统保护技术的要求也越来越高。
而微机保护装置作为电力系统保护技术中的重要组成部分,对于保障电网的稳定运行和安全性具有重要作用。
在本文中,将重点关注电力系统保护技术中微机保护装置的设计。
一、微机保护装置的基本构成微机保护装置是指采用计算机技术、现代电子技术与电力保护技术相结合,对电力系统进行各种保护功能的装置。
微机保护装置的基本构成包括:数据采集模块、信号处理模块、控制执行模块和通信模块。
数据采集模块是微机保护装置的重要组成部分之一,其主要作用是采集电力系统中各种参数的数据。
在设计过程中,应该充分考虑数据采集的精度和实时性,以保证数据的准确性和可靠性。
信号处理模块是微机保护装置的核心部分,其主要作用是对采集的数据进行处理和分析,提取出故障信息,并进行保护决策。
在设计过程中,应该根据不同的电力系统情况,灵活选择不同的信号处理算法,以满足电力系统保护的要求。
控制执行模块是微机保护装置的另一个重要组成部分,其主要作用是根据信号处理的结果进行电力系统保护决策,并控制保护设备的动作。
在设计过程中,应该注意控制执行模块的可靠性和稳定性,以保证电力系统的运行安全。
通信模块是微机保护装置的可选组成部分,其主要作用是与其他设备进行通信,并进行远程监控和管理。
在设计过程中,应该充分考虑通信模块的兼容性和可扩展性,以满足不同应用场景的要求。
二、电力系统保护技术中微机保护装置的应用微机保护装置可以应用于电力系统中各种电力设备的保护,包括变电站、发电厂、输电线路和配电系统等。
在实际应用中,需要根据不同的电力系统情况进行不同的配置和调试,以达到最佳的保护效果。
在变电站中,微机保护装置可以对变压器、开关和电容器等各种设备进行保护。
例如,对变压器进行绕组差动保护、油流保护和过压保护等;对开关进行过流保护、接地保护和过电压保护等;对电容器进行电流保护和电压保护等。
变压器微机保护装置的设计原理1.数据采集和测量:通过传感器对变压器的各个运行参数进行测量和采集,包括电流、电压、温度、振动、湿度等。
传感器将采集到的参数转化为电信号,并传输给微机保护装置。
2.数据处理和分析:微机保护装置接收传感器传输的电信号后,对数据进行处理和分析。
这个步骤包括对数据进行滤波、采样、存储和计算等操作,以获取变压器的实时运行状态。
3.故障诊断和判断:基于采集到的数据和处理后的结果,微机保护装置能够进行故障诊断和判断。
通过对比测量值与设定值的差距,并根据预设的故障模型和算法,判断是否存在变压器故障,并确定故障的类型和位置。
4.自动保护动作:一旦微机保护装置诊断出变压器存在故障,它能够实施相应的自动保护动作。
这些动作包括发送警报信号、切断电源以防止故障扩大、自动切换备用设备、提供故障状态报告等。
5.远程监控和通信:变压器微机保护装置还可以通过网络或通信系统,实现对变压器的远程监控和通信。
这样,变压器的运行状态和故障信息可以及时传递给相关人员,以便于迅速采取措施修复故障。
在设计上1.精度和可靠性:保护装置需要具有较高的测量精度和可靠性,以确保对变压器运行状态的准确监测和保护。
2.多功能:保护装置需要具备多种功能,包括故障诊断、自动保护、数据存储、通信等。
能够满足不同变压器的需求,适应不同的工况和环境。
3.灵活性和可扩展性:保护装置需要具备一定的灵活性和可扩展性,能够根据变压器的特点和要求,进行相应的参数设置和功能调整。
4.结构紧凑和易安装:保护装置的结构需要紧凑,方便安装在变压器上,并能够与变压器的其他控制装置进行联动。
总之,变压器微机保护装置的设计原理是基于传感器采集变压器运行参数的电信号,通过微机进行处理和分析,并根据预设的算法和故障模型,实施自动保护动作。
它能够对变压器的运行状态进行实时监测和保护,提高变压器的安全性和可靠性,并方便了人们对变压器的远程监控和维护。
新型微机变压器保护的设计与开发论文•相关推荐新型微机变压器保护的设计与开发论文摘要:本文介绍了新一代变压器保护的设计思想、保护原理及试验情况等。
针对中、低压电网及农用电网的变压器保护需求,采用了不同的保护配置方案;采用了成熟可靠的保护原理,对CT饱和有了可靠的判别方法;对装置的硬件平台、结构、人机接口、通信接口有了显著的提高和发展等。
关键词:变压器 CT饱和人机接口 32位单片机故障分析通信功能1前言电力变压器是发电厂和变电站的主要电气设备之一,它们对电力系统的安全稳定运行至关重要。
一旦发生故障遭到损坏,其检修难度大、时间长,要造成很大的经济损失;另外,发生故障后突然切除变压器也会对电力系统造成或大或小的扰动。
因此,对继电保护的要求很高。
根据DF3200系列微机变压器保护装置近五年、上千套产品的运行经验,把它们在中、低压电网的成功方面和不足之处进行总结的基础上,研制了新一代的DF3300系列微机变压器保护装置。
它们采用系统化设计思想,采用成熟可靠的保护原理,应用最先进的计算机网络通信和控制技术,采用先进可靠的硬件技术和美观适用的结构,保护、监控、通信网络整体化设计,保护功能相对独立,符合DF3300变电站自动化系统的分层、分布、分散式的面向对象的整体设计思想要求。
以下简要介绍新一代DF3300系列微机变压器保护装置的设计方案等。
2保护设计方案DF3300系列微机变压器保护装置主要是为满足大量的中、低压电网的变压器保护的需要而设计。
它作为DF3300变电站自动化系统的有机组成部分,可以满足变电站自动化的全部需求,也可以作为独立的变压器保护系统工作。
2.1保护配置方案在设计保护的配置方案时,充分注意到最新的《继电保护和安全自动装置技术规程》中提到建议和要求等,同时,考虑到中、低压电网中保护应用的实际情况,尤其是农用电网中保护的实际情况,而确定采用的保护配置方案。
高压电网的变压器重要程度等因素,要求变压器保护双重化配置,所以采用主后备一体化的双套变压器保护装置是比较好的方式。

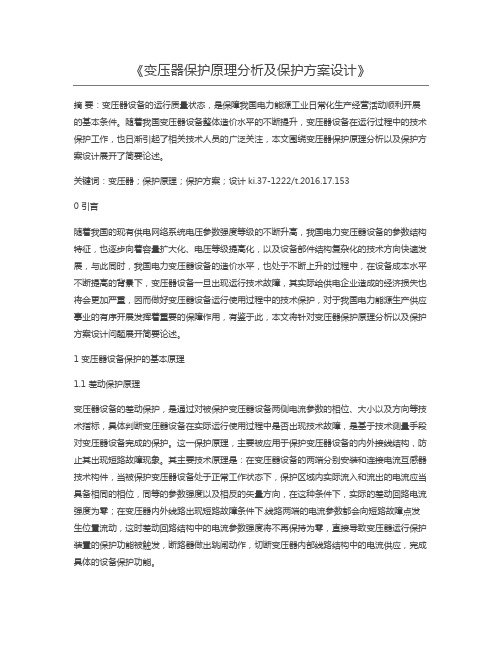

《变压器保护原理分析及保护方案设计》摘要:变压器设备的运行质量状态,是保障我国电力能源工业日常化生产经营活动顺利开展的基本条件。
随着我国变压器设备整体造价水平的不断提升,变压器设备在运行过程中的技术保护工作,也日渐引起了相关技术人员的广泛关注,本文围绕变压器保护原理分析以及保护方案设计展开了简要论述。
关键词:变压器;保护原理;保护方案;设计ki.37-1222/t.2016.17.1530 引言随着我国的现有供电网络系统电压参数强度等级的不断升高,我国电力变压器设备的参数结构特征,也逐步向着容量扩大化、电压等级提高化,以及设备部件结构复杂化的技术方向快速发展,与此同时,我国电力变压器设备的造价水平,也处于不断上升的过程中,在设备成本水平不断提高的背景下,变压器设备一旦出现运行技术故障,其实际给供电企业造成的经济损失也将会更加严重,因而做好变压器设备运行使用过程中的技术保护,对于我国电力能源生产供应事业的有序开展发挥着重要的保障作用,有鉴于此,本文将针对变压器保护原理分析以及保护方案设计问题展开简要论述。
1 变压器设备保护的基本原理1.1 差动保护原理变压器设备的差动保护,是通过对被保护变压器设备两侧电流参数的相位、大小以及方向等技术指标,具体判断变压器设备在实际运行使用过程中是否出现技术故障,是基于技术测量手段对变压器设备完成的保护。
这一保护原理,主要被应用于保护变压器设备的内外接线结构,防止其出现短路故障现象。
其主要技术原理是:在变压器设备的两端分别安装和连接电流互感器技术构件,当被保护变压器设备处于正常工作状态下,保护区域内实际流入和流出的电流应当具备相同的相位,同等的参数强度以及相反的矢量方向,在这种条件下,实际的差动回路电流强度为零;在变压器内外线路出现短路故障条件下.线路两端的电流参数都会向短路故障点发生位置流动,这时差动回路结构中的电流参数强度将不再保持为零,直接导致变压器运行保护装置的保护功能被触发,断路器做出跳闸动作,切断变压器内部线路结构中的电流供应,完成具体的设备保护功能。
10kV变配电站微机保护装置硬件与软件设计有关问题分析变配电站微机保护装置硬件与软件设计有关问题分析1 变配电站微机保护的应用与推广随着电子技术、计算机技术与通信技术的发展,以及电子元器件质量的提高;微机保护的功能不断增强,而价格却越来越低。
需要三种以上保护并加就地监控时,微机保护的功能价格已经低于传统的继电器保护,何况有些保护功能传统的继电器保护是很难完成的。
现在电力系统变配电站继电保护基本上都采用微机保护,工业与民用建筑变配电站继电保护也普遍应用与推广采用微机保护。
变配电站综合自动化装置除具有微机保护功能外,还具有就地监控与远方调度功能。
2变配电站微机保护的特点2.1 二次电路设计决定于硬件,保护功能决定于软件2.1.1传统的继电器保护二次电路需要根据保护所选用的继电器来设计,二次电路设计比较复杂。
微机保护的二次电路设计只需要按照其端子定义,进行测量、控制与保护以及信号回路设计就可以了。
由于保护功能决定与软件,二次电路设计比较简单。
但因为各厂家产品的端子定义不统一,微机保护的二次电路标准图设计比较困难。
只能以端子定义有一定代表性的产品为基础,进行微机保护的二次电路标准图设计。
2.1.2 微机保护将需要的电流与电压通过硬件采集到之后,各种保护功能均由软件来实现。
现在大都采用组态软件,而且按照保护种类进行组态,不再按照保护对象分为线路、变压器、高压电动机、高压电容器等保护装置。
硬件只有一到两种,称为综合保护装置或通用保护装置。
这样二次电路设计就更为简单。
2.2 保护试验、定值设置与维护简单方便2.2.1 微机保护的保护试验可以在现场进行。
通过键盘与液晶显示,定值设置方便而准确。
2.2.2 微机保护有自诊断功能,通过运行与通信指示灯可随时发现是否死机与通信中断。
通过键盘与液晶显示可以观察到各种测量参数与保护定值,硬件故障可更换模块,维护简单方便。
3目前变配电站微机保护存在的一些问题3.1 由于微机保护产品标准不统一,而变配电站综合自动化系(微机保护)统包括监控功能,它适用于电力系统变配电站。
电力变压器微机式差动保护装置探讨1 概述电力变压器是石化企业供电系统中最重要的电气设备。
电力变压器在运行中出现故障,将对供电可靠性和企业安全生产运行带来严重影响。
因此,切实加强和提高电力变压器主要继电保护—差动保护装置的灵敏度和可靠性,是十分重要的。
近年来,随着现代控制理论以及微机应用技术的不断发展和完善,使变压器微机式差动保护装置日臻成熟,与传统的变压器继电保护的模式相比,无论是在保护实现的原理特性和装置具有的功能,还是在保护动作的灵敏性和可靠性等诸方面都发生了质的飞跃。
我厂供电主变压器中采用了微机式差动保护装置,在运行中对于提高变压器正常运行和供电可靠性以及实现供电系统的综合化、自动化和智能化等起到了重要的作用,取得较好的效果。
2 变压器常见的故障和保护原理及范围变压器的故障可分为内部和外部故障两种。
内部故障是指变压器本体内所发生的故障,包括相间短路、绕组匝间短路的单相接地(碰壳)短路等;外部故障是指引出线绝缘套管的相间短路和接地等。
变压器内部发生短路故障是很危险的,因为短路电流产生的电弧及高温不但破坏绕组的绝缘、烧毁铁芯,甚至由于绝缘材料和变压器油因高温分解而产生大量的气体可能导致变压器本体变形和爆炸。
气体保护对变压器内部故障反应较为灵敏,因而它是变压器内部故障的主保护。
但它不能保护变压器本体外的故障,因此,需要设置差动保护,以确保变压器安全、正常地运行。
差动保护是按环流原理设计的,见图1。
差动保护采集的模拟量输入三侧二次电流,由构成差动电流,作为保护的动作量,即时,差动保护就动作,跳变压器各侧断路器。
1)正常运行和外部故障时,接于变压器两侧电流互感器都有电流流过,高压侧电流与低压侧电流I3,大小相等,方向相反,因而在差动保护中流过的电流:保护不会动作。
式中 I cdpd—差动保护动作电流;—高压侧二次电流;—低压侧二次电流。
2)差动保护的保护范围发生短路等故障时,只有接于高压侧互感器流过短路故障电流,而低压一、二次侧电流均为零。
2024年采用微机保护装置的注意事项微机型继电保护装置具有功能多、灵活性好、可实现在线自动监测等优点,目前已在继电保护中广为采用。
为了充分发挥其功能,保证电力系统的安全运行,笔者认为在采用微机型继电保护装置时应注意以下事项。
1继电保护设计中应注意的事项(1)设计人员必须熟悉微机保护装置的型号、原理、适用范围、技术要求、软件版本号。
了解线路对侧保护的程序版本。
(2)设计过程中,必须考虑强电对弱电回路的干扰。
强电、弱电不得合用一根电缆,排列保护屏端子排时,强电、弱电端子要隔开。
(3)为防止交流电流、交流电压、直流回路进入的干扰,引起微机保护装置工作不正常,在保护的交流、直流电源入口处设计加装抗干扰电容,保护装置的电流、电压和信号引入线一定要选用屏蔽电缆。
2微机保护装置在安装中的注意事项(1)现场开箱检查保护装置设计是否符合“四统一”要求,检查装置内部有无强、弱电回路的走线捆在一起。
(2)引入装置端子在屏上的走线,要远离直流操作回路的导线及高频输入(输出)回路的导线,千万不可以捆扎在一起。
弱信号线远离有强干扰的导线,屏上所有裸露的带电器件与屏板的距离都要大于3mm。
(3)敷设电缆时,充分利用自然屏蔽物的屏蔽作用。
必要时,可设置与保护用的电缆相平行的专用屏蔽线或铜排,并且在屏蔽层两端可靠接地。
千万不可用电缆备用芯两端同时接地作为抗干扰方式。
为了防止高压、雷电等对保护的影响,保护用的电缆敷设路径尽可能远离高压母线以及高频电流入地点(如避雷器的入地点),并且与电力电缆分层敷设。
(4)保护装置箱体必须用铜螺丝可靠连到保护屏设立的专用接地铜排,铜排再与控制室接地体相连。
3微机保护装置在调试中的注意事项(1)在人体触及微机保护前,确认保护装置箱体已可靠接地。
人体必须对与保护装置箱体接地体相同的接地点放电,最好在整个调试过程中人体都与接地体相连。
(2)调试过程中,所有交流电源试验仪(如频率信号发生器、示波器)的外壳都必须与保护装置在同接地点接地。
继电器36 2000 年3 月RELAY 第28 卷第3 期关于变压器微机保护组屏方案及装置设计的几点看法苏茂钧,肖正强,牛红星,孙东雷,韩晓明(许继四方分公司, 河南许昌461000)摘要: 微机保护以其灵活、可靠、易维护和通讯功能强大等特性成为当前国内继电保护主流。
我们对许继四方分公司已投运的变压器微机保护进行归纳、整理和分析;针对变压器微机保护的装置、软件及组屏设计中的一些思路和所遇到的问题,结合用户建议和解决方案提出几点看法。
关键词: 保护; 元件; 微机保护; 变压器中图分类号: TM773 文献标识码:B 文章编号:1003-4897(2000) 03-0036-041 CST 系列变压器微机保护的特点四方公司根据不同的电压等级和用户的不同要求,开发出了多品种多系列的变压器微机保护装置。
从性能上分,有独立主保护的CST30 系列、适用于220kV 及以上电压等级的CST100 系列、220kV 及以下电压等级的CST200 系列、所用变CST300 系列、农电CST400 系列等;从结构上看,有主后同一机箱、三侧后备同一机箱、;从主保护护装设于套管CT , 另一套装设于开关CT 。
此配置方案加强了变压器内部故障的检测能力,并在母线与旁路切换的瞬时,尚能由套管CT 上装设的差动保护进行变压器保护。
其中,两套主保护装置可采用相同原理的比率差动保护(如GCST231B22233A 、GCST231B22234A 配屏方案) ,也可采取不同原理(如GCST31A22233A 、GCST33A22234A 配屏方案) ,后备保护采用三侧后备共用机箱的方案。
2) 组屏设计也可遵循主后保护各自独立的原别波形原理。
制动原理分,有二次谐波原理、间断角原理和模糊识其中CST100 系列采用双VFC 、双CPU 的硬件冗余双重化模式, 适用于高压和超高压变压器;CST231B 主后同一机箱方式可实现主后闭锁;CST230B 后备同一机箱可实现主后独立,简化后备配置;CST210A 单侧后备单机箱方式可满足各侧保护相互独立要求。
2 关于变压器微机保护组屏方案变压器组屏设计中,保护部分根据用户的不同要求可构成双主双后(即两套相互独立的主保护和后备保护) 、双主单后、单主单后,单主分后等不同形式。
在组屏方案中,对以下几点提出我们的看法。
1) 双主单后组屏设计方案遵循加强主保护、减化后备保护的原则。
主要用于220kV 变压器保护。
两套主保护装置相互独立,一方面可以做到原理互补,另一方面实现互为备用,在某一主保护发生硬件故障时不失去主保护。
正常运行中,可将一套主保收稿日期: 1999-08-23 ; 改回日期: 1999-10-06 作者简介: 苏茂均(1964-) ,男,大学本科,高级工程师,从事电力系统继电保护装置的设计、开发。
则,其中的单主分后方案,可采用一套主保护,后备保护一侧一个机箱的方案来实现( 如GCST31A22237A 、GCST210A22238A 配屏方案) 。
此方案各侧后备相互独立,加强了后备的保护能力,避免了因元件损坏而失去所有后备保护的可能。
3) 双主双后配置采用两套相同的保护,做到硬件冗余,每套保护都可以单独运行,在配置中可采用主后同一机箱的两个相同机箱(例两套CST231B) 。
单主单后的组屏方案是一套主保护,一套后备保护的保护模式。
保护配置的不同形式适应于不同的现场环境,具体的工程可根据变压器的运行情况和系统要求作适当调整。
4) 关于保护屏屏面布置及机箱分配问题屏面布置一般根据三种原则:①两面屏对称布置,兼顾主、后保护;②按照屏间连线最少原则;③按照保护和操作分屏布置原则。
在实际应用中,用户可根据自己的需要灵活布置。
同时,为了使屏上各装置及屏端子互不混淆,设计中为各类装置及屏端子设定了固定的编号。
5) 关于屏后接线的几点设计原则装设于同一面屏上的各装置的相同部分(如无独立供电要求的直流电源、信号电源等),组屏设计关于变压器微机保护组屏方案及装置设计的几点看法中均经过各装置的屏后端子排固定连接;装设于同一面屏上的各装置,凡原理上应该连接的接线或回路,典型屏设计中均经各装置的屏后端子排固定连接。
3 关于变压器微机保护装置功能3. 1 关于零序选跳的改进考虑到目前主变中性点仍有未接入放电间隙的主变,所以后备保护中间隙保护与零序选跳同时存在,以供用户选取。
零序选跳为两台及两台以上变压器并列运行时,为了防止在单相接地故障时中性点不接地的变压器遭受过电压的危害,中性点接地的变压器零序过流保护先跳开中性点不接地的变压器。
变压器被选跳的条件是:收到被选跳信号且本变压器无中性点零流;这一功能在微机保护中实现为:本变压器设定为选跳方式,收到被选跳信号,且本变压器中性点零序电流小于动作定值。
而在微机保护组屏设计中,另一变压器的选跳信号由光隔转为24V 的微机信号输入装置。
由于选跳信号线往往与其它直流信号线或控制线组于同一电缆之中,容易受干扰而导致光隔瞬间导通,从而导致保护误动。
对此,CST 系列变压器微机保护(后备) 作了如下处理:本变压器设定为选跳方式,收到被选跳信号保持200ms 以上,且可选有一定的零序电压为闭锁条件(见图1) 。
这样,避免了光隔受干扰瞬间导通引起的误动可能。
设计中,我们对零压闭锁零序过电流保护和零序过电压保护的零序电压选取作了以下处理:CST231BPG装置或相同高(中) 后备配置的装置,所涉及到零序电压的地方,零序电压幅值取自外接零压;正常时零压闭锁零序过电流保护方向取自自产零压,当PT 断线时由控制字决定使用外接零压或取消方向闭锁;当(控制字状态) 可能采用外接零压作为方向判别时,在每一次启动后判别自产零压与外接零压的方向,即利用外部故障状态检测零压方向的正误。
3. 3 关于间隙零压和零流的处理中性点装设放电间隙的主变,必须设间隙零序过电流、过电压保护。
在目前国内使用的间隙保护中,一般使用以下两种方案:a) 间隙零流、零压并联投入后启运延时出口; b) 电压、电流分别经延时出口。
CST231BPG装置通过控制字KG2. 4 的选取,可兼顾以上两种方案:①间隙零流、零压并联投入后启动延时出口( KG2. 4 = 1) 。
由于放电间隙存在零序过电压的同时可能存在间隙放电,产生间隙零序电流;间隙放电可能导致零压的降低;零压降低后间隙零流消失,而又将有零序过电压;如此相互影响,交替涨落;这就要求间隙保护应为间隙零压和零流共同作用的一种保护。
启用间隙零压和零流并联后启动延时出口的方案,如图2 所示。
②考虑到b 方案,KG2. 4 = 0 时,电压、电流分别经延时出口,如图3 、4 所示。
3. 4 关于保护压板的设置目前国内大多数的变压器微机保护压板设置过于繁多,严重影响了屏面布置的整体效果,也给调试和运行带来诸多不便。
出现这一现象的原因是在微机保护运行中,过多借用常规保护规程的结果。
由于常规保护各功能由一些单独的元件构成,这些功能元件硬件相互独立,需要一些压板将它们分离。
图2 (KG2.4 =1 间隙零流、零压并联投入)图1 (零序选跳)3. 2 关于零序电压的选取问题目前零序电压有两种选取方法:a) 用软件以相电压自产产生零序电压,如CST231B ;b) 从零序电压互感器直接选取零序电压, 如CST231BPG。
自产零压与外取零压在原理上完全一致。
使用自产零压方便于方向判别,只要保证正常状态下的电压、电流方向正确,就能保证故障时零序方向的正确; 但是PT 断线情况下零序电压幅值和方向产生错误,使间隙零压和零序方向不能正常工作。
使用外接零压,正常时不易判断零序方向。
在软件继电器38 2000 年3 月RELAY 第28 卷第3 期保护发展到微机处理的现阶段,各单元由程序中的TV1 :22222222222222222222222222222222222222222222222222222222222 3 22222222一个逻辑段来实现,在硬件上则是一个整体;因此, TV2 :22222222222222222222222222222222222222222222222222222222222222222 3 22我们认为现阶段的压板应按以下方式设置: TJ1 :2222222222222222222222222222222222222222222222222222222222222222222222TJ2 :2222222222222222222222222222222222222222222222222222222222222TSH :222222222222222222222222222222222222222222222222222222222222上图模拟调高后备保护功能配置打印,由此图可看出该保护定值设置如下:复压闭锁过流Ⅰ段一时限( TL1) 出口跳高压侧开关(TH) ,复压闭锁过流Ⅰ段二时限( TL2) 出口跳三侧开关(TH 、TM 、TL) ,图3 (KG2.4 =0 间隙零序过电压)图4 (KG2.4 =0 间隙零序过电流)如差动、①运行中需要根据运行方式经常操作的功能,间隙保护,设置保护投退硬压板;②对不同硬件单元间的连接,如保护与操作箱之间的出口回路设置压板;③对保护调试检测需要经常操作的固定功能,由控制字(软压板) 进行投退设置。
3. 5 关于保护配置打印功能微机保护的保护投退涉及定值和保护压板,定值由二进制的位元表示,在整定时有很大的灵活性,可由定值设定某一保护或功能的投退、保护特性、动作方式等;但同时也存在不直观的弊病。
为此,我们在微机保护中设有保护信息打印功能,利用矩阵的方式显示每种保护投退和各时限的出口信息,在保。
