C-02防火门-中国船级社

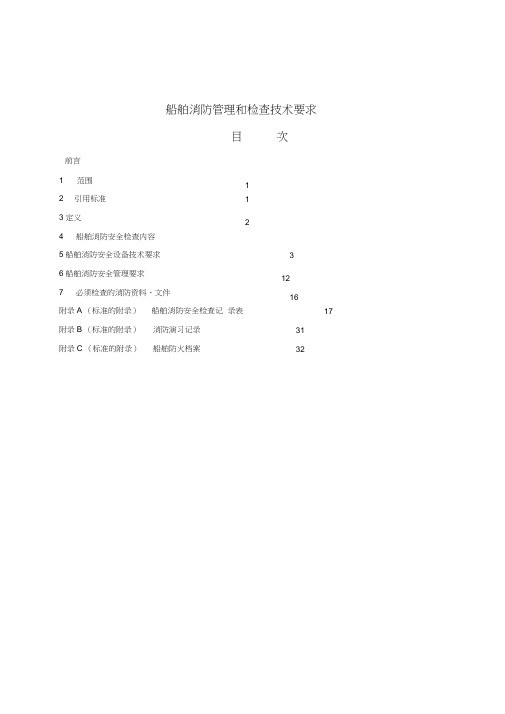

船舶消防管理和检查技术要求目次前言1 范围12 引用标准13 定义24 船舶消防安全检查内容5 船舶消防安全设备技术要求36 船舶消防安全管理要求127 必须检查的消防资料、文件16附录A （标准的附录）船舶消防安全检查记录表17附录B （标准的附录）消防演习记录31附录C （标准的附录）船舶防火档案32本标准依据国家公约及船舶检验、海事、公安消防方面的法规和标准制定。

其目的是为监督检查部门和船舶均有所遵循，以加强船舶安全营运。

本标准的附录A、附录B附录C都是标准的附录。

本标准由交通部公安局提出并归口。

本标准起草单位：上海海运公安局。

本标准参加单位：中国船级社，中华人民共和国海事局，广州、大连海运公安局，上海、大连港公安局；长江航运公安局。

本标准主要起草人：沈鹤鸣、郭舜丰、陈自君。

船舶消防管理和检查技术要求1范围本标准规定了船舶消防安全检查内容、安全设备技术要求、安全管理要求及必须检查的消防资料、文件。

本标准适用于悬挂中华人民共和国国旗，并应接受法定检验，在我国沿海、内河航行、停泊、作业的船舶。

2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

中华人民共和国船舶检验局《船舶海上设施法定检验规则》1999年中国船级社《钢质海船入级与建造规范》1996年及1998年修改通报中国船级社《钢质内河船舶入级与建造规范》1996年IMO SOLAS 1974《国际海上人命安全公约》及其已生效的修正案IMO《1978年国际海员培训、发证和值班标准公约》（AMD1-1995 AMD2-1997）LMDG CODE国际海运危险货物规则》IMO MSG. 35（63）决议《油船应急拖带装置指南》3定义本标准采用下列定义：3.1 消防安全检查fire safety in specti on对消防设备、器材和防火、灭火措施及消防管理的检查。

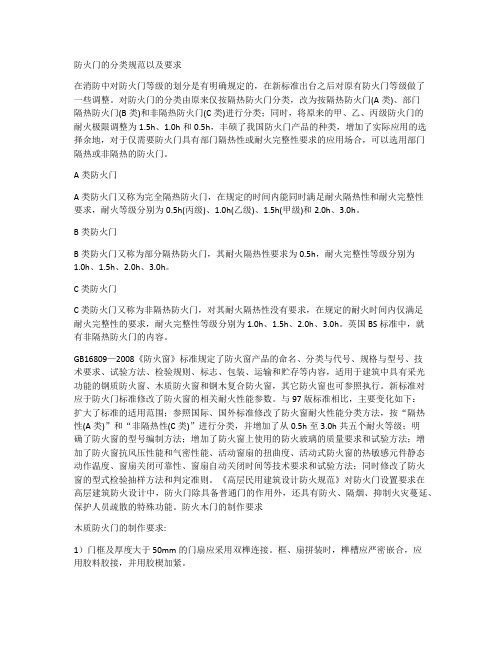

防火门的分类规范以及要求在消防中对防火门等级的划分是有明确规定的，在新标准出台之后对原有防火门等级做了一些调整。

对防火门的分类由原来仅按隔热防火门分类，改为按隔热防火门(A类)、部门隔热防火门(B类)和非隔热防火门(C类)进行分类；同时，将原来的甲、乙、丙级防火门的耐火极限调整为1.5h、1.0h和0.5h，丰硕了我国防火门产品的种类，增加了实际应用的选择余地，对于仅需要防火门具有部门隔热性或耐火完整性要求的应用场合，可以选用部门隔热或非隔热的防火门。

A类防火门A类防火门又称为完全隔热防火门，在规定的时间内能同时满足耐火隔热性和耐火完整性要求，耐火等级分别为0.5h(丙级)、1.0h(乙级)、1.5h(甲级)和2.0h、3.0h。

B类防火门B类防火门又称为部分隔热防火门，其耐火隔热性要求为0.5h，耐火完整性等级分别为1.0h、1.5h、2.0h、3.0h。

C类防火门C类防火门又称为非隔热防火门，对其耐火隔热性没有要求，在规定的耐火时间内仅满足耐火完整性的要求，耐火完整性等级分别为1.0h、1.5h、2.0h、3.0h。

英国BS标准中，就有非隔热防火门的内容。

GB16809—2008《防火窗》标准规定了防火窗产品的命名、分类与代号、规格与型号、技术要求、试验方法、检验规则、标志、包装、运输和贮存等内容，适用于建筑中具有采光功能的钢质防火窗、木质防火窗和钢木复合防火窗，其它防火窗也可参照执行。

新标准对应于防火门标准修改了防火窗的相关耐火性能参数。

与97版标准相比，主要变化如下：扩大了标准的适用范围；参照国际、国外标准修改了防火窗耐火性能分类方法，按“隔热性(A类)”和“非隔热性(C类)”进行分类，并增加了从0.5h至3.0h共五个耐火等级；明确了防火窗的型号编制方法；增加了防火窗上使用的防火玻璃的质量要求和试验方法；增加了防火窗抗风压性能和气密性能、活动窗扇的扭曲度、活动式防火窗的热敏感元件静态动作温度、窗扇关闭可靠性、窗扇自动关闭时间等技术要求和试验方法；同时修改了防火窗的型式检验抽样方法和判定准则。

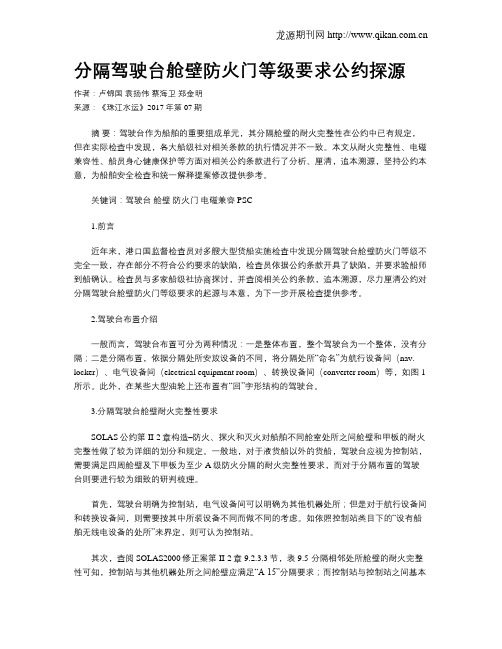

分隔驾驶台舱壁防火门等级要求公约探源作者：卢锦国袁扬伟蔡海卫郑金明来源：《珠江水运》2017年第07期摘要：驾驶台作为船舶的重要组成单元，其分隔舱壁的耐火完整性在公约中已有规定，但在实际检查中发现，各大船级社对相关条款的执行情况并不一致。

本文从耐火完整性、电磁兼容性、船员身心健康保护等方面对相关公约条款进行了分析、厘清，追本溯源，坚持公约本意，为船舶安全检查和统一解释提案修改提供参考。

关键词：驾驶台舱壁防火门电磁兼容 PSC1.前言近年来，港口国监督检查员对多艘大型货船实施检查中发现分隔驾驶台舱壁防火门等级不完全一致，存在部分不符合公约要求的缺陷，检查员依据公约条款开具了缺陷，并要求验船师到船确认。

检查员与多家船级社协商探讨，并查阅相关公约条款，追本溯源，尽力厘清公约对分隔驾驶台舱壁防火门等级要求的起源与本意，为下一步开展检查提供参考。

2.驾驶台布置介绍一般而言，驾驶台布置可分为两种情况：一是整体布置，整个驾驶台为一个整体，没有分隔；二是分隔布置，依据分隔处所安放设备的不同，将分隔处所“命名”为航行设备间（nav. locker）、电气设备间（electrical equipment room）、转换设备间（converter room）等，如图1所示。

此外，在某些大型油轮上还布置有“回”字形结构的驾驶台。

3.分隔驾驶台舱壁耐火完整性要求SOLAS公约第II-2章构造–防火、探火和灭火对船舶不同舱室处所之间舱壁和甲板的耐火完整性做了较为详细的划分和规定。

一般地，对于液货船以外的货船，驾驶台应视为控制站，需要满足四周舱壁及下甲板为至少A级防火分隔的耐火完整性要求，而对于分隔布置的驾驶台则要进行较为细致的研判梳理。

首先，驾驶台明确为控制站，电气设备间可以明确为其他机器处所；但是对于航行设备间和转换设备间，则需要按其中所装设备不同而做不同的考虑。

如依照控制站类目下的“设有船舶无线电设备的处所”来界定，则可认为控制站。

防火门国家标准 SANY GROUP system office room 【SANYUA16H-木质防火门代号说明：一、1021表示门洞尺寸，10表示门洞的宽度。

21表示门洞的高度。

二、木质防火门b、L、5、6、甲、乙、丙耐火级限。

1、b表示木质防火门。

门扇带防火玻璃。

2、L表示木质防火门带有亮窗。

3、5表示木质防火门右开。

4、6表示木质防火门左开。

5、K表示木质防火门有下门框。

6、甲、乙、丙表示耐火等级。

甲（72分钟）、乙（54分钟）、丙（36分钟）。

钢质防火门?GFM执行国家标准：GB12955—91钢质防火门代号说明：一、钢质防火门b、k、L、5、6、1、2。

1、钢质防火门b表示钢质防火门门扇带防火玻璃。

2、K表示钢质防火门有下门框。

3、L表示钢质防火门带亮窗。

4、1表示钢质防火门单扇门。

5、2表示钢质防火门双扇门。

6、5表示钢质防火门门扇右开。

7、6表示钢质防火门门扇左开。

8、甲、乙、丙表示耐火等级。

甲（72分钟）、乙（54分钟）、丙（36分钟）。

举例：GFM—0921—bk5乙-1。

钢质防火门，洞口宽度900mm。

高度2100mm。

门扇带有防火玻璃，有门下框。

门扇开启方向右开，耐火等级：乙级。

单扇。

钢质防火卷帘GFJ。

无机纤维防火卷帘WFJ。

特级防火卷帘TFJ。

钢质防火、防烟卷帘GFYJ。

无机纤维复合防火、防烟卷帘WFYJ。

执行国家标准：GB14102—2005。

一、防火卷帘分三种耐风压强度。

1、50表示耐风压强度490Pa.2、80表示耐风压强度784Pa.3、120表示耐风压强度1177Pa.以上耐风压强度，针对室外安装。

室内无耐风压强度。

二、帘面数量分类：1、D表示帘面1个。

2、S表示帘面2个。

三、起闭方式分类：1、C2表示垂直卷。

2、Cx表示侧向卷。

3、Sp表示水平卷。

四、钢质、无机卷帘耐火极限分类、符号。

防烟型符号。

1、F2表示耐火极限≥2小时。

并保持卷帘门的完整性。

2、F3表示耐火极限≥3小时。

指南编号/Guideline No.E-02(201510) E-02断路器生效日期/Issued date:2015年10月20日©中国船级社China Classification Society前言本指南是CCS规范的组成部分，规定船舶入级产品，授权法定产品检验适用技术要求，检验和试验要求。

本指南由CCS编写和更新，通过网页发布，使用相关方对于本社指南如有意见可反馈至ps@历史发布版本及发布时间本版本主要修改内容及生效时间：1 适用范围 (4)2 使用类别 (4)3 规范性引用文件 (4)4 定义 (4)5 图纸资料 (6)6 典型样品的选取 (7)7 设计和技术要求 (8)8 型式试验 (10)9 单件/单批检验 (11)1 适用范围1.1 本指南适用于交流50Hz（或60Hz），额定电压在1000V及以下的船用低压空气断路器（以下简称断路器）。

1.2 本指南适用的断路器结构包括框架式断路器和塑壳式断路器。

1.3 直流断路器可参照本指南及相应标准执行。

2 使用类别2.1 A类（非选择性）：是指在短路情况下，断路器无明确指明用作串联在负载侧的另一短路保护装置的选择性保护，即在短路情况下，选择性保护无人为的短延时，对此种断路器无额定短时耐受电流的要求。

2.2 B类（选择性）：是指在短路情况下，断路器明确作串联在负载侧的另一短路保护装置的选择性保护，即在短路情况下，选择性保护有人为可调短延时，B类断路器要求有额定短时耐受电流,其明显特征是：具有长、短、瞬三段保护，适宜作选择性保护。

3 规范性引用文件3.1 断路器的认可和检验依据如下：3.1.1 CCS《钢质海船入级规范》（以下简称“规范”）;3.1.2 IEC60947-1：2011 低压开关设备和控制设备第1部分总则Low -voltage switchgear and control gear Part 1: Genaral rules3.1.3 IEC60947-2：2013 低压开关设备和控制设备第2部分：断路器Low-voltage switchgear and controlgear Part 2: Circuit-breaks4 定义4.1 本指南有关定义如下：4.1.1 断路器：系指能接通、承载和分断正常电路条件下的电流，也能在规定的非正常条件下（例如短路条件下）接通、电流一定时间和分断电流的一种开关电器；4.1.2 空气断路器：系指触头在自由空气中断开或闭合的一种断路器；4.1.3 塑壳外壳式断路器：系指具有一个模压绝缘材料制成的外壳作为断路器整体部件的断路器；4.1.4 插入式断路器：系指断路器除有分断触头外,还有一组可分离的触头,从而使断路器可以从电路中拔出或插入；4.1.5 抽屉式断路器：系指断路器除有分断触头外,还有一组与主电路隔离的隔离触头,处于抽出位置时,可以达到符合规定要求的隔离距离的(或接通)；4.1.6 额定工作电压（以Ue表示）:系指一个与额定工作电流组合共同确定断路器用途的电压值，它与相应的试验和使用类别有关；4.1.7 额定电流（以In表示）：由产品标准规定，额定电流的确定应考虑到额定电压、额定频率、额定工作制、使用类别、和外壳防护的型式（如有）；4.1.8 短路分断（或接通）能力：系指在规定的条件下（包括短路条件）的分断（或接通）能力；4.1.9 额定极限短路分断能力（以Icu表示)：系指制造厂按相应的额定工作电压规定条件下断路器在规定的条件下应能分断的极限短路分断能力值。

防火门国家标准HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】前言............................................................................ .....III1?范围............................................................................ .....12?规范性引用文件.......................................................................13?术语和定义...........................................................................14?分类、代号.........................................................................24.1按材质分类及代号...................................................................24.2按门扇数量分类及代号...............................................................24.3按结构型式分类及代号.............................................................24.4按耐火性能分类及代号...............................................................34.5其它代号、标记.....................................................................35?要求............................................................................ ...45.1一般要求...........................................................................45.2材料............................................................................ ...55.3配件.............................................................................65.4加工工艺和外观质量.................................................................65.5尺寸极限偏差.......................................................................75.6形位公差...........................................................................75.7配合公差...........................................................................75.8灵活性...........................................................................85.9可靠性...........................................................................85.10门扇质量..........................................................................85.11耐火性能..........................................................................86?试验方法.............................................................................86.1试件要求...........................................................................86.2仪器设备的准确度...................................................................86.3材料............................................................................ ...96.4配件............................................................................ ...96.5加工工艺和外观质量................................................................106.6尺寸公差..........................................................................106.7形位公差..........................................................................126.8配合公差..........................................................................156.9灵活性............................................................................166.10可靠性...........................................................................166.11门扇质量.........................................................................176.12耐火性能.........................................................................177?检验规则............................................................................177.1出厂检验..........................................................................177.2型式检验..........................................................................178?标志、包装、运输和贮存..............................................................198.1标志............................................................................ ..198.2包装、运输和使用说明书............................................................198.3贮存............................................................................ ..20附录A?（规范性附录）防火锁的要求和试验方法..........................................21A.1?要求............................................................................ ..21A.2?试验方法..........................................................................21附录B?（规范性附录）防火铰链（合页）的耐火性能要求和试验方法........................22B.1?要求............................................................................ ..22B.2?试验方法..........................................................................22附录C?（规范性附录）防火顺序器的耐火性能要求和试验方法..............................23C.1?要求............................................................................ ..23C.2?试验方法..........................................................................23附录D?（规范性附录）防火插销的耐火性能要求和试验方法................................24D.1?要求............................................................................ ..24D.2?试验方法..........................................................................24前言本标准第5章、第7.2条为强制性条款，其余为推荐性条款。

防火门分类与防火等级要求一、防火等级分类1、A类——隔热防火门在规定时间内，能同时满足耐火完整性和隔热性要求的防火，填充材料为43mm以上珍珠岩防火板可满足甲级防火标准。

2、B类——部分隔热防火门填充材料为35～37mm珍珠岩防火板可满足乙级防火标准。

在规定小于等于0.50 h内，满足耐火完整性和隔热性要求；在大于0.50 h后所规定的时间内，能满足耐火完整性要求的防火门。

3、C类——非隔热防火门在规定时间内，能满足耐火完整性要求的防火门，填充材料28～30mm珍珠岩防火板满足丙级防火标准。

二、不同级别防火门防火要求备注：规定时间内耐火完整性是指建筑结构或构件遇到明火时起到发生穿透性裂缝或失去支撑能力或背火温度达到220摄氏度为止的这段时间。

三、建筑物防火等级划分:对于居住九层及九层以下的建筑防火规则需要参考《建筑设计防火规范》GB50016-2006，而十层及十层以上的建筑防火规则需要参考《高层民用建筑设计防火规范》GB50045-95。

（1）对九层及以下的建筑，依据《建筑设计防火规范》GB50016-2006，规定建筑防火等级划分为一、二、三、四级。

一级最高，四级最低。

住宅建筑的防火等级根据燃烧极限和耐火性能参照标准进行划分，见下表。

注：1.除本规范另有规定者外，以木柱承重且以不燃烧材料作为墙体的建筑物，其耐火等级应按四级确定；2.二级耐火等级建筑的吊顶采用不燃烧体时，其耐火极限不限；3.在二级耐火等级的建筑中，面积不超过100m2的房间隔墙，如执行本表的规定确有困难时，可采用耐火极限不低于0.3h的不燃烧体;4.一、二级耐火等级建筑疏散走道两侧的隔墙，按本表执行确有困难时，可采用0.75h 不燃烧体。

另补充说明如下：1.二级耐火等级的建筑，当房间隔墙采用难燃烧体时，其耐火极限应提高0.25h。

2.一、二级耐火等级建筑的上人平屋顶，其屋面板的耐火极限分别不应低于1.50h和1.00h。

3.一、二级耐火等级建筑的屋面板应采用不燃烧材料，但其屋面防水层和绝热层可采用可燃材料。

国检防火门：多款耐火性能不达标作者：暂无来源：《中国质量万里行》 2015年第12期文／程省消防产品是公共安全类产品，其好坏直接关系到发生火灾后，消防设施能否有效地发挥作用，以切实保障人身及财产安全。

俗话说“安全大于天”，防火门产品作为火灾发生时保障生命安全的第一道防线，因其阻燃材料和防烟条可阻止火势蔓延及烟气扩散，确保人员安全疏散，其作用不容小觑。

10月27日，国家质检总局就公布了2015年防火门产品质量监督抽查结果。

第三季度，国家质检总局抽查了上海、江苏、浙江、广东等4个省、直辖市的60家企业生产的60批次防火门产品，其中抽查集中产区浙江省30批次产品。

抽查发现，有4批次产品耐火性能不符合相关标准规定，不合格产品检出率为6.7%。

本次抽查依据G B12955-2008《防火门》等标准的要求，重点检验了防火门产品的耐火性能、门扇质量、启闭灵活性、可靠性、门扇开启力和防火合页的耐火性能等6个项目。

抽查发现，不合格产品主要问题集中在门扇开启力和耐火性能项目不合格。

“金意达”“佳世代”等防火门耐火性能不达标一款标称商标为“金意达”，标称生产企业为浙江金意达实业有限公司，规格型号为“G F M-1021-d k6A1.50(甲级)-1-带压型-带门镜”，生产日期或批号为“2014-12-23 /12-141”，产品等级为“甲级”的钢质隔热防火门，因耐火性能不符合相关标准要求，被判定为不合格产品。

一款标称商标为“佳世代”，标称生产企业为浙江佳世代工业发展有限公司，规格型号为“M F M-1021-d5A1.00(乙级)-1”，生产日期或批号为“2015-05/F-274”，产品等级为“乙级”的木质隔热防火门，因耐火性能不符合相关标准要求，被判定为不合格产品。

一款标称生产企业为上海华固特种门窗有限公司，规格型号为“M F M-0820-d5A1.00（乙级）-1”，生产日期或批号为“2015-06-15/2015-6-30”，产品等级为“乙级”的木质隔热防火门，因耐火性能不符合相关标准要求，被判定为不合格产品。
