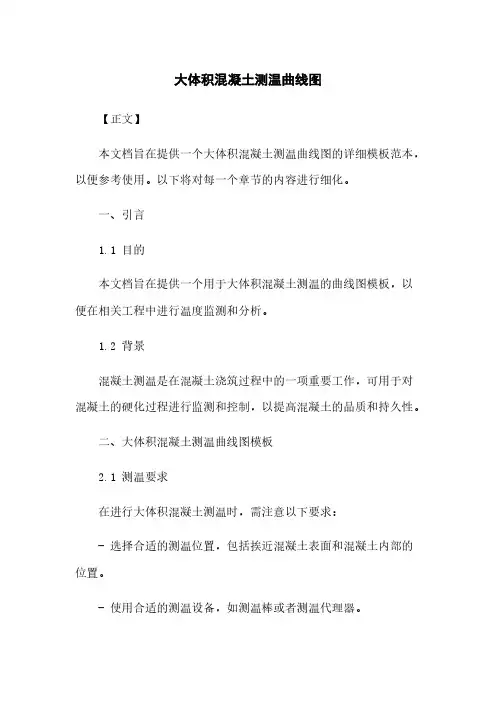

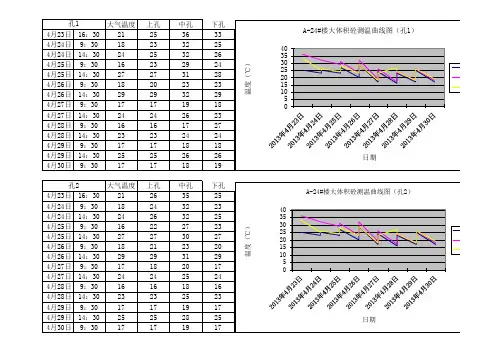

大体积混凝土测温曲线图

大体积混凝土测温曲线图【正文】本文档旨在提供一个大体积混凝土测温曲线图的详细模板范本，以便参考使用。

以下将对每一个章节的内容进行细化。

一、引言1.1 目的本文档旨在提供一个用于大体积混凝土测温的曲线图模板，以便在相关工程中进行温度监测和分析。

1.2 背景混凝土测温是在混凝土浇筑过程中的一项重要工作，可用于对混凝土的硬化过程进行监测和控制，以提高混凝土的品质和持久性。

二、大体积混凝土测温曲线图模板2.1 测温要求在进行大体积混凝土测温时，需注意以下要求：- 选择合适的测温位置，包括挨近混凝土表面和混凝土内部的位置。

- 使用合适的测温设备，如测温棒或者测温代理器。

- 确保测温准确性，包括测量周期和数据记录。

2.2 测温曲线图制作步骤制作大体积混凝土测温曲线图的步骤如下：1. 采集测温数据，包括温度和时间。

2. 绘制时间与测温点温度之间的曲线图。

3. 通过曲线图分析混凝土的温度变化情况。

4. 根据分析结果进行相应的调整和控制。

2.3 曲线图模板示例下面是一个大体积混凝土测温曲线图的示例：[示例图]三、附件本文档所涉及的附件如下：- 测温设备使用说明书- 测温数据记录表四、法律名词及注释本文档所涉及的法律名词及其注释如下：- 混凝土：指由水泥、骨料、矿物添加剂和适量的水经过配合、搅拌后制成的材料。

- 温度监测：对混凝土在硬化过程中的温度变化进行实时监测和记录的过程。

【扩展内容】1、本文档所涉及附件如下：- 测温设备使用说明书附件一是测温设备的使用说明书，包括设备的规格、使用方法和注意事项等。

- 测温数据记录表附件二是测温数据记录表，用于记录测温时所采集到的温度数据，以便后续分析和比较。

2、本文档所涉及的法律名词及注释：- 混凝土：指由水泥、骨料、矿物添加剂和适量的水经过配合、搅拌后制成的材料。

混凝土广泛用于建造工程中，具有较高的强度和耐久性。

- 温度监测：对混凝土在硬化过程中的温度变化进行实时监测和记录的过程。

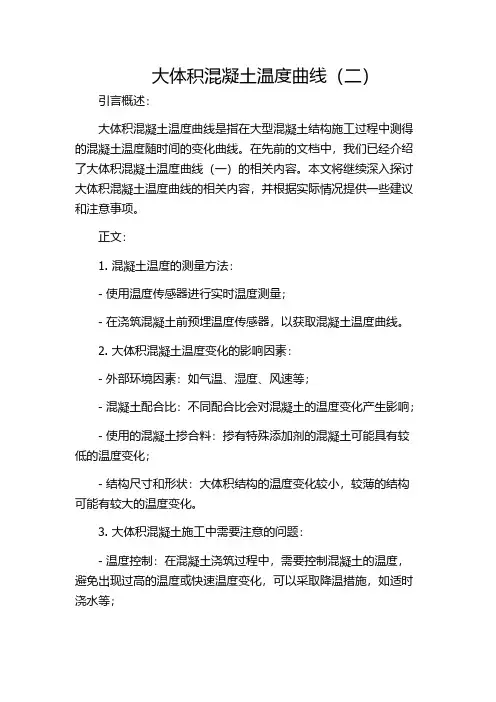

大体积混凝土温度曲线在建筑工程领域，大体积混凝土的应用越来越广泛。

然而，由于其体积较大，水泥水化热释放集中，内部温度升高迅速，容易产生温度裂缝，从而影响混凝土的结构性能和耐久性。

为了有效地控制大体积混凝土的温度裂缝，了解其温度变化规律是至关重要的，而温度曲线就是反映这种规律的重要工具。

大体积混凝土在浇筑后的温度变化可以分为三个阶段：升温阶段、降温阶段和稳定阶段。

在升温阶段，混凝土刚刚浇筑完成，水泥开始水化反应，释放出大量的热量。

由于混凝土的导热性能较差，热量在内部积聚，导致温度迅速上升。

在这个阶段，混凝土内部的温度可能会在短时间内达到较高的值，甚至超过 70℃。

随着水化反应的进行，热量的释放逐渐减少，混凝土进入降温阶段。

在这个阶段，混凝土内部的热量开始向表面传递，并通过表面与外界环境进行热交换。

由于混凝土表面的散热速度较快，内部温度下降的速度相对较慢，从而在混凝土内部形成了较大的温度梯度。

如果温度梯度过大，就会产生温度应力，当温度应力超过混凝土的抗拉强度时，就会出现裂缝。

在经过一段时间的降温后，混凝土的温度逐渐趋于稳定，进入稳定阶段。

在这个阶段，混凝土内部和表面的温度差较小，温度变化相对平缓。

为了准确地测量大体积混凝土的温度变化，通常会在混凝土内部埋设温度传感器。

这些传感器可以实时监测混凝土内部不同位置的温度，并将数据传输到计算机上，从而绘制出温度曲线。

通过对温度曲线的分析，可以了解混凝土内部的温度分布情况和变化规律，为采取相应的温控措施提供依据。

影响大体积混凝土温度曲线的因素有很多，主要包括混凝土的配合比、浇筑温度、环境温度、水泥品种和用量、外加剂的使用等。

混凝土的配合比是影响温度曲线的重要因素之一。

水泥用量越多，水化热释放的热量就越多，混凝土的升温速度也就越快。

同时，水灰比的大小也会影响混凝土的导热性能和强度发展，从而对温度曲线产生影响。

浇筑温度也会对大体积混凝土的温度曲线产生显著影响。

如果浇筑温度较高，混凝土在浇筑后的初始温度就会较高，从而导致升温速度加快，峰值温度升高。

大体积混凝土结构测温记录实例日期：2024年6月1日结构类型：大体积混凝土桥梁结构位置：XX省XX市XX桥测温点位置：桥梁混凝土A单元段测温设备：热敏电阻温度传感器测温时间间隔：每小时测量一次测温记录表：测量时间测点1 测点2 测点3 测点4 0:00 18.5°C19.2°C20.0°C20.5°C1:00 19.1°C19.5°C20.2°C20.8°C2:00 19.8°C20.5°C21.0°C21.4°C3:00 20.3°C21.0°C21.5°C21.9°C4:00 20.6°C21.3°C21.8°C22.2°C5:00 21.0°C21.6°C22.0°C22.5°C6:00 21.3°C22.0°C22.5°C22.8°C7:00 21.5°C22.3°C22.8°C23.1°C8:00 21.8°C22.6°C23.0°C23.4°C数据分析与结论：1.温度变化趋势：随着时间的推移，混凝土温度逐渐上升，呈现出良好的温度发展趋势。

2.测点之间的温度差异：在测量时间内，每个测点之间的温度差异较小，说明混凝土内温度分布较为均匀。

3.温度升高速率：通过温度变化曲线观察，可以看出下午4点至晚上8点之间，温度升高速率最快，这是因为日照和太阳辐射导致的混凝土受热最为迅速。

4.温度稳定性：从早上8点开始，温度变化趋势逐渐趋于平缓，表明混凝土达到了较为稳定的温度状态。

5.温度监测对养护质量的验证：根据混凝土养护规定，混凝土的养护期通常为28天。

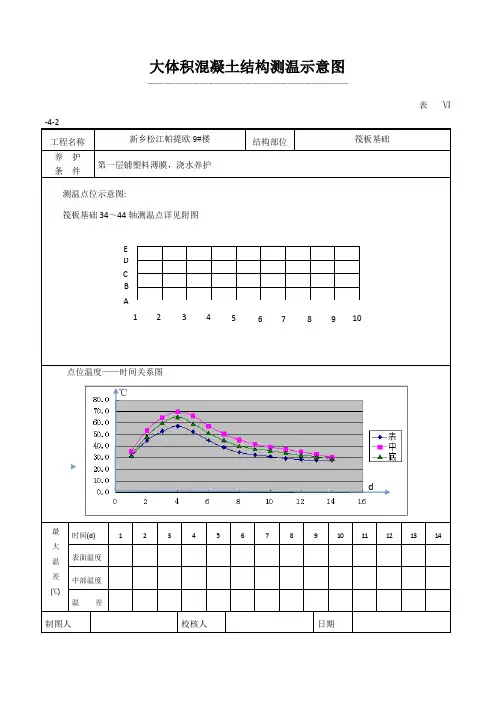

大体积混凝土结构测温示意图———————————————————————表 Ⅵ工程名称 新乡松江帕提欧9#楼结构部位筏板基础养 护 条 件第一层铺塑料薄膜，浇水养护测温点位示意图:筏板基础34～44轴测温点详见附图点位温度——时间关系图最 大 温 差 (℃)时间(d)1234567891011121314表面温度 中部温度温 差制图人 校核人 日期℃dD 12C B A 34E 5678910大体积混凝土结构测温示意图———————————————————————表Ⅵ工程名称新乡松江帕提欧9#楼结构部位筏板基础养护条件第一层铺塑料薄膜，浇水养护测温点位示意图:筏板基础22～34轴测温点详见附图点位温度——时间关系图最大温差(℃)时间(d)1234567891011121314表面温度中部温度温差℃dD12CBA34E5678910制图人校核人日期大体积混凝土结构测温示意图———————————————————————表Ⅵ工程名称新乡松江帕提欧9#楼结构部位筏板基础养护条件第一层铺塑料薄膜，浇水养护测温点位示意图:筏板基础18～22轴测温点详见附图点位温度——时间关系图最大温差时间(d)1234567891011121314表面温度中部温度℃dD12CBA34E5678910(℃)温 差制图人 校核人 日期大体积混凝土结构测温示意图———————————————————————表 Ⅵ工程名称 新乡松江帕提欧9#楼结构部位筏板基础养 护 条 件第一层铺塑料薄膜，浇水养护测温点位示意图:筏板基础9～18轴测温点详见附图点位温度——时间关系图最 大时间(d)1234567891011121314表面温度℃dD 12C B A 34E 5678910差 (℃)中部温度 温 差制图人 校核人 日期大体积混凝土结构测温示意图———————————————————————表 Ⅵ工程名称 新乡松江帕提欧9#楼结构部位筏板基础养 护 条 件第一层铺塑料薄膜，浇水养护测温点位示意图:筏板基础4～9轴测温点详见附图点位温度——时间关系图最时间(d)1234567891011121314℃dD 12C B A 34E 5678910温 差 (℃)表面温度 中部温度温 差制图人 校核人 日期大体积混凝土结构测温示意图———————————————————————表 Ⅵ工程名称 新乡松江帕提欧9#楼结构部位筏板基础养 护 条 件第一层铺塑料薄膜，浇水养护测温点位示意图:筏板基础1～4轴测温点详见附图点位温度——时间关系图℃dD 12C B A 34E 5678910。

工程名称哈医大二院医技住院楼结构名称基础梁板工程编号 0127-1 测温点测温点平面布置图施工日期测温时间备注技术负责人记录人工程名称哈医大二院医技住院楼结构名称基础梁板工程编号 0127-1 测温点（布置图见附页）施工日期 2001.6.4-7 测温时间 2001.6.8 1、测温设备采用XQC-300自动平衡记录仪，温度传感器采用WZG型铜丝电阻，在混凝土浇筑之前预先埋设在测温点位置上。

混凝土内温度差统计表测温时间 6:30分（当时气温：17℃）测温点1# 2# 3# 4# 5# 6# 7# 8# 9# 10#表面温度 17℃ 18℃ 17℃19℃17℃18℃16℃16℃ 17℃ 18℃中心温度 38℃ 38℃ 38℃39℃38℃37℃36℃37℃ 38℃ 37℃温度差 21℃ 20℃ 21℃20℃21℃19℃20℃21℃ 21℃ 19℃测温点11# 12# 13# 14# 15# 16# 17# 18# 19# 20#表面温度 16℃ 18℃ 17℃16℃17℃15℃16℃18℃ 17℃ 16℃中心温度 36℃ 39℃ 37℃37℃36℃35℃37℃38℃ 38℃ 37℃温度差 20℃ 21℃ 20℃21℃19℃20℃21℃20℃ 21℃ 21℃测温点21# 22# 23# 24# 25# 26# 27# 28# 29# 30#表面温度 17℃ 16℃ 17℃17℃18℃16℃17℃18℃ 16℃ 17℃中心温度 37℃ 35℃ 37℃38℃37℃37℃37℃37℃ 35℃ 38℃温度差 20℃ 19℃ 20℃21℃19℃21℃20℃19℃ 19℃ 21℃测温点31# 32# 33# 34# 35#表面温度 17℃ 18℃ 16℃17℃18℃中心温度 37℃ 37℃ 37℃36℃37℃温度差 20℃ 19℃ 21℃19℃19℃备注技术负责人记录人工程名称哈医大二院医技住院楼结构名称基础梁板工程编号 0127-1 测温点（布置图见附页）施工日期 2001.6.4-7 测温时间 2001.6.8 1、测温设备采用XQC-300自动平衡记录仪，温度传感器采用WZG型铜丝电阻，在混凝土浇筑之前预先埋设在测温点位置上。

筏板基础测温管做法及位置及测温方式根据GB50496大体积混凝土施工规范要求，在各底板的四角、中部及落深区用方管设置测温点，每测点分别在砼厚度的不同深度布置测点（即砼表面、砼中部、基础底部），根据规范要求测量混凝土外表温度的测温管布置在混凝土外表以内50mm处，测量混凝土底面温度的测温管布置在混凝土浇筑体底面上50mm处。

土测温选用测温管加温度计的测温方式，测温管采用30方管，露出混凝土面150mm，方管底部包裹严实。

监测周期的前7天，派专人每隔2h测量并记录各点温度数据一次；8～15天，每隔4h测量并记录各点温度数据一次；15天后每隔6h测量并记录各点温度数据一次。

测温终止条件：连续48小时混凝土内部温度与表面温度之差小于25℃，混凝土表面温度与大气温度之差小于20℃。

附表一：

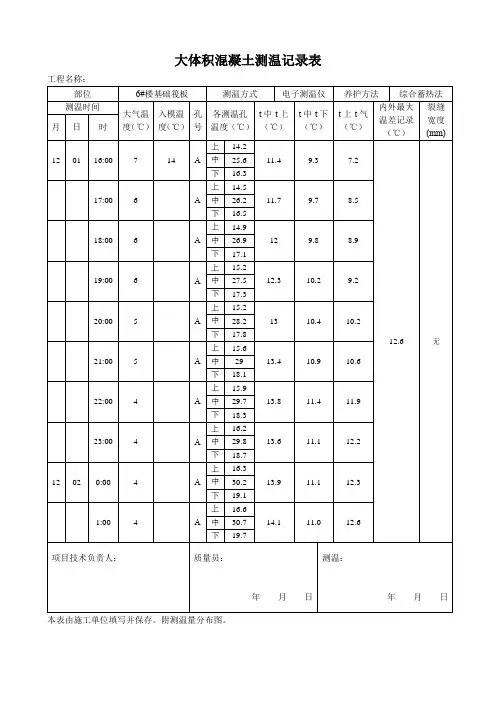

大体积混凝土测温记录。
