分时需量电能表

分时电表读数方法一：电能表的分时时段供电部门将每天24小时划分为尖、峰、平、谷四个时段。

江苏省企业峰谷分时电价执行范围为 100 千伏安（千瓦）及以上的大工业、普通工业客户。

分时电价时段峰时：8:00---12:00；17:00---21:00平时：12:00---17:00；21:00---24:00谷时： 0:00--- 8:00为了适用于不同时段电量和电费的计算，在智能电能表中按照规定设定了时段。

二：电能表的各种示数智能电表可查看时间、有功总、正向有功总示数、尖峰平谷四个时段的示数、反向有功示数、最大需量、无功示数、电压、电流等数值。

在计算电费时主要的示数有:01：有功总电量有功功率是实际用电所做的有效功，这个数值是最重要的。

有的表，没有显示有功总电量，直接为正向有功总电量，如：有功总电量=正向有功总电量+反向有功总电量电能表的功率设计为由电网向用户传送为正。

正向有功总电量和反向有功总电量生活大多只有正向有功，有些光伏发电用户才会计量反向有功。

一般情况下有功总电量=正向有功总电量。

02：正向有功和反向有功都会分成四个时段：尖、峰、平、谷，它们的电量关系是：正向有功总电量=正向有功尖段电量+正向有功峰段电量+正向有功平段电量+正向有功谷段电量。

反向有功也一样分成四个时段。

03：需量正有功总需量是系统需要的供电有功需量最大值。

需量时间,就是出现最大需量的时间.04：无功功率是有方向的电网向用户的无功作为正向，反之用户向电网倒送无功就是反向。

将一、四象限无功相加作为正向无功，将二、三象限无功相加作为反向无功了。

组合无功的意思就是四象限无功相加减的结果。

有的表，没有显示组合无功I,直接显示无功I。

如：三：抄表并计算电能用量01：抄表一般工商业用户，需要分别抄有功总示数、有功尖示数、有功峰示数、有功谷示数、有功平示数，如果用电容量超过100kw还需要抄无功示数算功率因数。

02：算电费一般工商业执行分时电价，所以需要算出尖峰谷段的电量，然后乘以各时段的电价，算出各时段的电费，然后相加得出总电费。

分时电表读数方法一：电能表的分时时段供电部门将每天24小时划分为尖、峰、平、谷四个时段。

江苏省企业峰谷分时电价执行范围为 100 千伏安（千瓦）及以上的大工业、普通工业客户。

分时电价时段峰时：8:00---12:00；17:00---21:00平时：12:00---17:00；21:00---24:00谷时： 0:00--- 8:00为了适用于不同时段电量和电费的计算，在智能电能表中按照规定设定了时段。

二：电能表的各种示数智能电表可查看时间、有功总、正向有功总示数、尖峰平谷四个时段的示数、反向有功示数、最大需量、无功示数、电压、电流等数值。

在计算电费时主要的示数有:01：有功总电量有功功率是实际用电所做的有效功，这个数值是最重要的。

有的表，没有显示有功总电量，直接为正向有功总电量，如：有功总电量=正向有功总电量+反向有功总电量电能表的功率设计为由电网向用户传送为正。

正向有功总电量和反向有功总电量生活大多只有正向有功，有些光伏发电用户才会计量反向有功。

一般情况下有功总电量=正向有功总电量。

02：正向有功和反向有功都会分成四个时段：尖、峰、平、谷，它们的电量关系是：正向有功总电量=正向有功尖段电量+正向有功峰段电量+正向有功平段电量+正向有功谷段电量。

反向有功也一样分成四个时段。

03：需量正有功总需量是系统需要的供电有功需量最大值。

需量时间,就是出现最大需量的时间.04：无功功率是有方向的电网向用户的无功作为正向，反之用户向电网倒送无功就是反向。

将一、四象限无功相加作为正向无功，将二、三象限无功相加作为反向无功了。

组合无功的意思就是四象限无功相加减的结果。

有的表，没有显示组合无功I,直接显示无功I。

如：三：抄表并计算电能用量01：仪表读数一般工商用户需要分别读取总有功功率指示、有功尖峰指示、有功谷值指示和有功水平指示。

如果用电量超过100kW，则需要读取无功指示来计算功率因数。

02：电费计算一般工商实行分时电价，所以需要计算峰谷电价，然后乘以各个时段的电价，计算出各个时段的电费，再加起来得到总电费。

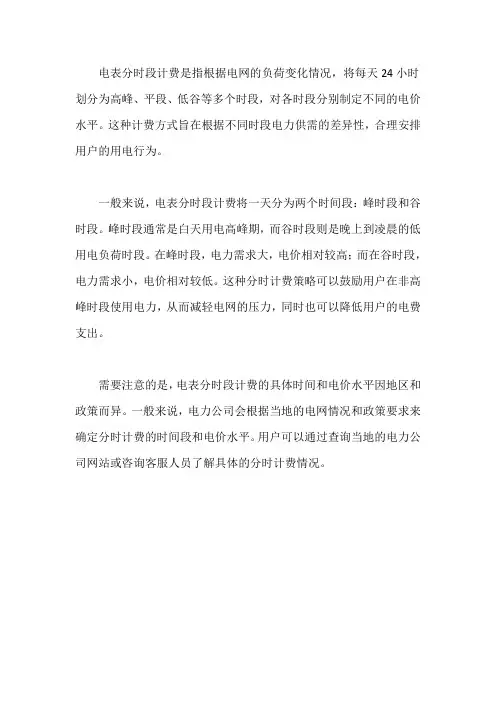

电表分时段计费是指根据电网的负荷变化情况，将每天24小时划分为高峰、平段、低谷等多个时段，对各时段分别制定不同的电价水平。

这种计费方式旨在根据不同时段电力供需的差异性，合理安排用户的用电行为。

一般来说，电表分时段计费将一天分为两个时间段：峰时段和谷时段。

峰时段通常是白天用电高峰期，而谷时段则是晚上到凌晨的低用电负荷时段。

在峰时段，电力需求大，电价相对较高；而在谷时段，电力需求小，电价相对较低。

这种分时计费策略可以鼓励用户在非高峰时段使用电力，从而减轻电网的压力，同时也可以降低用户的电费支出。

需要注意的是，电表分时段计费的具体时间和电价水平因地区和政策而异。

一般来说，电力公司会根据当地的电网情况和政策要求来确定分时计费的时间段和电价水平。

用户可以通过查询当地的电力公司网站或咨询客服人员了解具体的分时计费情况。

电表型号⼤全家⽤电能表型号含义（1）电能表的型号电能表的型号⼀般由五部分组成，各部分意义如下。

组别代号：A代表安培⼩时计；B代表标准；D代表单相电能表；F代表伏特⼩时计；J代表直流；S代表三相三线；T代表三相四线；X代表⽆功。

功能代号：F代表分时计费；S代表电⼦式；Y代表预付费式；D代表多功能；M代表脉冲式；Z 代表最⼤需量。

设计序号：⼀般⽤数字表⽰。

改进序号：⼀般⽤汉语拼⾳字母表⽰。

派⽣代号：T代表湿热、⼲热两⽤；TH代表湿热专⽤；TA代表⼲热专⽤；G代表⾼原⽤；H代表船⽤；F代表化⼯防腐。

（2）常⽤电能表的型号及意义⽬前，电能表的形式及功能是多种多样的，各电能表品牌⼚家在型号命名上也不尽完全相同，普通有功电能表只⽤两个字母表⽰其功能和⽤途。

有特殊功能或电⼦式的电能表多⽤三个字母表⽰其功能和⽤途。

举例如下。

①DD28表⽰单相电能表。

第⼀个字母D表⽰电能表，第⼆个字母D表⽰单相，9Q为设计序号。

②DS862表⽰三相三线有功电能表。

第⼀个字母D表⽰电能表，第⼆个字母S表⽰三相三线，86为设计序号，2为改进序号。

③DT862表⽰三相四线有功电能表。

D表⽰电能表，T表⽰三相四线，86为设计序号，2表⽰改进序号。

④叨表⽰直流电能表。

D表⽰电能表，J表⽰直流。

⑤DB表⽰标准电能表。

D表⽰电能表，B表⽰标准。

⑥DZ表⽰最⼤需量电能表。

D表⽰电能表，z表⽰最⼤需量。

⑦¤秃表⽰三相三线标准电能表。

D表⽰电能表，B表⽰标准，S表⽰三相三线。

⑧DBT表⽰三相四线标准电能表。

D表⽰电能表，B表⽰标准，T表⽰三相四线。

⑨DX8表⽰⽆功电能表。

D表⽰电能表，X表⽰⽆功，8为设计序号。

⑩DTM31表⽰三相四线脉冲电能表，D表⽰电能表，T表⽰三相四线，M表⽰脉冲，31为设计序号。

设计序号为33的电能表是具有同样功能的⽆功电能表。

该电能表可⽤于⼯矿企业及各类营业单位计量有功电能或⽆功电能。

可以远距离采集脉冲信号，编程控制调控电能，节省⼈⼒，提⾼⼯作效率。

用户操作使用说明DTSD843型三相四线电子式多功能电能表淮北万华仪表有限责任公司一．产品简介 (3)1.1概述 (3)1.2技术指标 (3)1.3工作原理 (5)二、外形说明及安装 (6)2.1外形图 (6)2.2液晶显示屏内容 (7)2.3 电表的安装及接线 (8)2.3.1电表的安装 (8)2.3.2端子接线图 (9)三、基本功能 (11)3.1电能计量功能 (11)3.2需量测量 (11)3.3 时钟 (11)3.4费率和时段 (11)3.5清零 (11)3.6数据存储 (12)3.7冻结 (12)3.8事件记录 (12)3.9通讯 (12)3.10信号输出 (13)3.11显示 (13)3.12 测量 (13)3.13 安全保护 (13)3.14 负荷记录 (14)3.15 停电抄表 (14)3.16 报警 (14)五、存储和运输 (14)六、保证期限 (14)七、保养和维修注意事项 (14)附录 (15)附录A 显示项目 (15)附录B 故障显示 (15)一．产品简介1.1概述DTSD843型三相电子式多功能电能表采用了最新设计的专用数字集成电路和超低功耗16位MCU，可以直接准确测量各相正反有功无功电量，并依据相应的费率和需量要求进行调整。

可以进行4种费率、14个时区、14个日时段（8套）、30个节假日及周休日等设置，具有有功最大需量记录功能，对有功功率、无功功率、电压、电流、功率因数等用电参数进行实时测量和处理，具有红外遥控编程抄表、双RS485远程抄表（两通讯接口电气隔离防护，相互通信不受干扰）、有功无功脉冲输出、停电抄表、负荷记录等功能。

数据显示采用宽温度范围的大屏幕中文液晶，便于人工抄表记录。

本产品采用SMT工艺和先进设备制造，严格按照ISO9001：2000控制过程工艺和质量。

高度集成化设计和防静电、防雷、瞬变干扰抑制等多种抗干扰设计，关键元器件均采用国际知名品牌的低功耗、长寿命器件。

一、什么是峰谷分时电价？峰谷分时电价是指根据电网的负荷变化情况，将每天24小时划分为高峰、平段、低谷等多个时段，对各时段分别制定不同的电价水平，以鼓励用电客户合理安排用电时间，削峰填谷，提高电力资源的利用效率。

实行峰谷分时电价，是电能商品时间差价的反映，体现了市场经济原则。

电网为满足用户的用电需求，必须保证相应的电力供应及容量储备，不同的时间，电能的需求不同，电能商品的生产成本也不同，使用不同时段的电能，相应承担不同的电价，这既体现了商品的价值规律，也体现了用户公平负担的原则。

实行峰谷分时电价，有利于鼓励用户合理转移用电负荷，削峰填谷，降低峰谷时段的用电负荷率，提高系统设备容量的利用效率和节约能源。

对用电客户，高峰时段少用电、低谷时段多用电，有利于降低用电成本；对电网企业，可以提降低电网的投资成本和运行成本，保障电网的安全稳定运行；对发电企业，可以降低由于调峰而增加的调峰成本费用；对社会，有利于减少或延缓电力投资，促进社会资源的合理配置。

随着安徽经济的迅猛发展，用电需求快速增长，我省也出现了高峰用电供应紧张的局面。

为此，根据国家要求，在全省范围内推行峰谷分时电价制度，利用价格杠杆引导电力科学消费，缓解电力供应矛盾。

二、我省峰谷分时电价方案1、实施范围由供电企业直接抄表到户的一户一表居民用电按自愿申请实施；受电变压器总容量在315千伏安及以上的大工业用户（不含中小化肥企业）；用电容量在50千瓦及以上的电热锅炉及冰（水）蓄冷空调；用电容量在100千伏安及上一般工商业用户。

2、时段划分我省分时电价划分的时段：居民采用两段制：平段：8：00~22：00 共14小时；谷段：22：00~次日8：00 共10小时。

其它用电客户采用三时段：高峰：9：00~12：00，17：00~22：00，共8小时；平段：8：00~9：00，12：00~17：00，22：00~23：00，共7小时；低谷：23：00~次日8：00，共9小时。

宁夏电⽹峰⾕分时电价表宁夏电⽹峰⾕分时电价表电价分类电压等级时段⾼峰平段低⾕⼀、⼤⼯业⽤电1、⼤⼯业⽤电1—10千伏0.6226 0.456 0.289435千伏0.6876 0.431 0.2744110千伏0.5526 0.406 0.2594 220千伏及以上0.5162 0.380 0.2438 2、青铜峡铝⼚电解铝⽣产⽤电110千伏0.5526 0.406 0.2594 220千伏及以上0.5162 0.380 0.24383、中、⼩化肥⽣产1—10千伏0.4350 0.322 0.209035千伏0.4070 0.302 0.1970110千伏0.3860 0.287 0.1880 220千伏及以上0.3720 0.277 0.18204、电⽯、铁合⾦、碳化硅⽣产⽤电1—10千伏0.5750 0.422 0.269035千伏0.5400 0.397 0.2540110千伏0.5190 0.382 0.2450 220千伏及以上0.4980 0.367 0.23605、三⼗万吨及以上化肥⽣产⽤电1—10千伏0.5764 0.423 0.269635千伏0.5442 0.400 0.2558110千伏0.5092 0.375 0.2408 220千伏及以上0.4728 0.349 0.2252⼆、⼀般⼯商业⽤电不满1千伏 1.0258 0.744 0.4622 1—10千伏0.9978 0.724 0.4502 35千伏0.9698 0.704 0.4382—1—其中：中⼩化肥⽣产⽤电不满1千伏0.6464 0.473 0.2996 1—10千伏0.6324 0.463 0.2936 35千伏0.6184 0.453 0.2876三、农业⽣产不满1千伏0.2604 0.450 0.2796 1—10千伏0.6064 0.44 0.2736 35千伏0.5924 0.430 0.2676注：1、此表峰⾕电价平段上、下浮40%计算；2、峰⾕电价计算基础不含基⾦和附加费；表三宁夏地⽅中⼩化肥、多级扬⽔和深井提灌电价表2009年单位：元/千⽡时电价类别电度电价基本电价不满1千伏1—10千伏35—110千伏110千伏及以上最⼤需量元/千⽡/⽉变压器容量元/千伏安/⽉地⽅中⼩化肥电价⼀般⼯商业0.384 0.384 0.381⼤⼯业0.24 0.232 0.222 31.00 23.00多级扬⽔提灌电价固海、盐环定、红寺堡和固海扩灌扬⽔⽤电0.083—2—其他⾃治区多级扶0.113贫扬⽔⽤电农村深井提灌电价（含政0.218府投资抗旱机井）注：1、地⽅中⼩化肥电价中包括三峡基⾦0.1分、城市公⽤事业附加费1分、库区移民后扶基⾦0.16分、可再⽣能源附加0.1分钱。

电能表的全认识，透彻详细了解电能表！电能表广泛用于发电、供电和用电的各个环节，是用来测量电能的专用仪表，又称电度表，火表，千瓦小时表。

日常工作和生活中，我们经常会见到形式各样的电能表，今天我们就把它作为一个专题来进行深入的总结和了解。

电能表的分类：按其使用的电路可分为直流电能表和交流电能表。

直流电能表用于直流屏、太阳能供电、电信基站、地铁等场合，交流电能表的使用更加广泛，各家各户和大小企业的用电都是交流电，使用的都是交流电能表。

交流电能表按进表相线和线路的数量又可分为：单相电能表、三相三线电能表和三相四线电能表。

我们家中使用的大都是单相电能表，工业企业及单位用户一般使用三相三线或三相四线电能表。

按工作原理电能表可分为机械式电能表和电子式电能表。

以前我们使用的一般是电气机械式电能表，随着电子技术和计算机技术的发展，电子式电能表的应用越来越多，由于电子式电能表具有很大的优越性，终将逐步取代机械式电能表。

按其用途可分为有功电能表、无功电能表、标准电能表、最大需量表、预付费电能表、分时电能表和多功能电能表等。

家庭常用的是有功电能表，但预付费电能表的使用也越来越多。

以经济手段促进合理、均衡、科学用电的分时电能表也是遍地开花。

电能表的型号命名规则：电能表型号一般由类别代号、组别代号、功能代号、注册号及通信代号5部分组成。

从电能表正面窗口里可看到标牌上有一些文字和符号，我们要能看懂这些文字和符号。

这些文字和符号都代表什么意思呢？型号认知举例如下：DD：单相电能表，如DD862型，DD701型，DD95型。

DS：三相三线有功电能表，如DS8、DS310、DS864型等。

DT：三相四线有功电能表，如DT862型、DT864型。

DX：无功电能表，如DX8、DX9、DX310、DX862型。

DZ：最大需量表，如DZl型。

DB：标准电能表，如DB2型，DB3型。

DDS--表示单相电子式电能表：如DDS97l型。

DTS--表示三相四线电子式有功电能表：如DTS97l型。

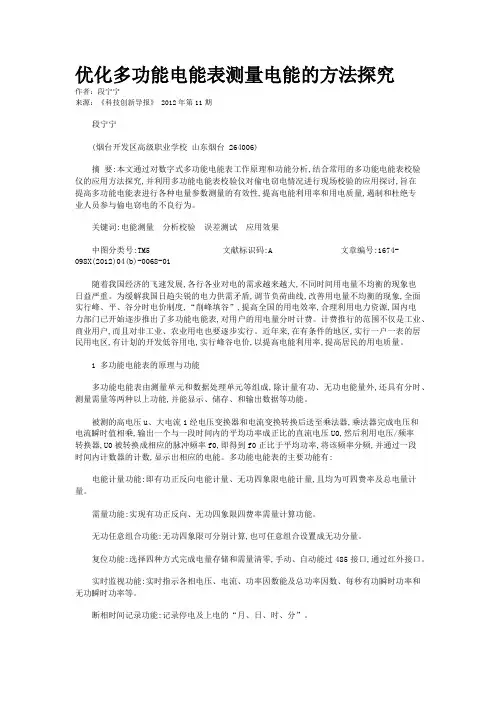

优化多功能电能表测量电能的方法探究作者：段宁宁来源：《科技创新导报》 2012年第11期段宁宁(烟台开发区高级职业学校山东烟台 264006)摘要:本文通过对数字式多功能电能表工作原理和功能分析,结合常用的多功能电能表校验仪的应用方法探究,并利用多功能电能表校验仪对偷电窃电情况进行现场校验的应用探讨,旨在提高多功能电能表进行各种电量参数测量的有效性,提高电能利用率和用电质量,遏制和杜绝专业人员参与偷电窃电的不良行为。

关键词:电能测量分析校验误差测试应用效果中图分类号:TM5 文献标识码:A 文章编号:1674-098X(2012)04(b)-0068-01随着我国经济的飞速发展,各行各业对电的需求越来越大,不同时间用电量不均衡的现象也日益严重。

为缓解我国日趋尖锐的电力供需矛盾,调节负荷曲线,改善用电量不均衡的现象,全面实行峰、平、谷分时电价制度,“削峰填谷”,提高全国的用电效率,合理利用电力资源,国内电力部门已开始逐步推出了多功能电能表,对用户的用电量分时计费。

计费推行的范围不仅是工业、商业用户,而且对非工业、农业用电也要逐步实行。

近年来,在有条件的地区,实行一户一表的居民用电区,有计划的开发低谷用电,实行峰谷电价,以提高电能利用率,提高居民的用电质量。

1 多功能电能表的原理与功能多功能电能表由测量单元和数据处理单元等组成,除计量有功、无功电能量外,还具有分时、测量需量等两种以上功能,并能显示、储存、和输出数据等功能。

被测的高电压u、大电流i经电压变换器和电流变换转换后送至乘法器,乘法器完成电压和电流瞬时值相乘,输出一个与一段时间内的平均功率成正比的直流电压U0,然后利用电压/频率转换器,U0被转换成相应的脉冲频率f0,即得到f0正比于平均功率,将该频率分频,并通过一段时间内计数器的计数,显示出相应的电能。

多功能电能表的主要功能有:电能计量功能:即有功正反向电能计量、无功四象限电能计量,且均为可四费率及总电量计量。
