第10章 制冷循环第10章 制冷循环10-1 在商业上还用“冷吨”表示制冷量的大小,1“冷吨”表示1吨0℃的水在24小时冷冻到0℃冰所需要的制冷量。
证明1冷吨=3.86kJ/s 。
已知在1标准大气压下冰的融化热为333.4kJ/kg 。
解:1冷吨=333.4 kJ/kg ×1吨/24小时=333.4×1000/(24×3600) kJ/s=3.86kJ/s压气机入口T 1= 263.15K 压气机出口 K T T kk 773.416515.2634.114.1112=×==−−π冷却器出口T 3=293.15K 膨胀机出口 K T T kk 069.185515.2934.114.1134===−−π制冷量 ()()kg kJ T T c q p c /393.78069.18515.263004.141=−×=−= 制冷系数第10章 制冷循环()()()()71.1069.18515.26315.293773.416069.18515.263413241=−−−−=−−−−==T T T T T T w q net c ε10-4 压缩空气制冷循环中,压气机和膨胀机的绝热效率均为0.85。
若放热过程的终温为20℃,吸热过程的终温为0℃,增压比π=3,空气可视为定比热容的理想气体,c p =1.004kJ/(kg·K ),k =1.4。
求:(1)画出此制冷循环的T-s 图;(2)循环的平均吸热温度、平均放热温度和制冷系数。
433'4循环的平均吸热温度 ()K T T T T s q T cc 887.248986.22515.273ln 986.22515.273ln 414114=−=−=∆=′′′ 循环的平均放热温度 ()K T T T T s q T 965.33915.293638.391ln 15.293638.391ln32322300=−=−=∆=′′′第10章 制冷循环循环的制冷系数921.0)896.22515.293()15.273638.391(986.22515.273)()(/431/2/41=−−−−=−−−−=T T T T T T ε10-5 某压缩蒸气制冷循环用氨作制冷剂。

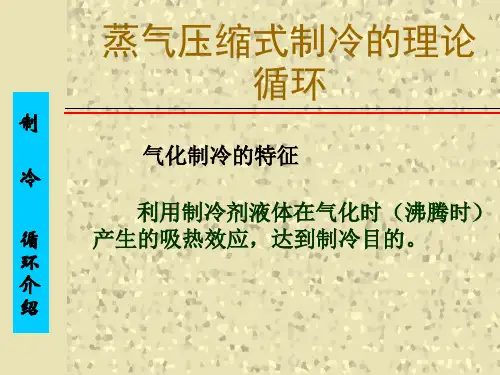

制冷循环原理3.1蒸气压缩式制冷原理如果制冷工质的状态变化跨越液、气两态,则制冷循环称为蒸气压缩制冷循环。
蒸气压缩制冷装置是目前使用最广泛的一种制冷装置,绝大多数家用冰箱、空调机、冷柜等都是采用蒸气压缩式制冷。
3.1.1单级蒸气压缩制冷循环分析家用冰箱、空调机、冷柜等制冷装置的功能、结构形式、整体布局虽然不同,其主要部件都包括压缩机、冷凝器、膨胀阀(或称节流阀)和蒸发器四部分。
通过简化如图3-1所示。
图3-1是蒸气压缩制冷装置制冷循环示意图。
其工作循环如下:经过膨胀阀(毛细管)绝热节流,降压降温至状态4的湿蒸气进入蒸发器(冷库),进行定压蒸发吸热,离开蒸发器时已成为干饱和蒸气;从蒸发器出来的状态1的干饱和蒸气被吸入压缩机进行压缩,升压、升温至过热蒸气状态2;进入冷凝器,进行定压放热,凝结为液体3;从冷凝器出来的液体经过膨胀阀(毛细管)节流降压至湿蒸气状态4进入蒸发器(冷库),从而完成了一个循环4-1-2-3-4。

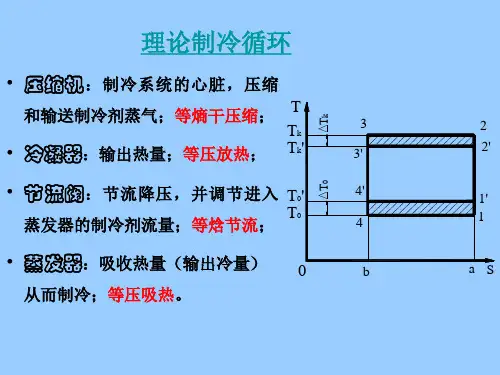

蒸气压缩式制冷循环可概括为四个过程。
①蒸发过程4-1低温低压的液体制冷剂从冷库中以汽化潜热方式吸收被冷却物热量后,变成低温低压的制冷剂蒸气。
②压缩过程1-2为了维持一定的蒸发温度,制冷剂蒸气必须不断地从蒸发器引出,从蒸发器出来的制冷剂蒸气被压缩机吸入并被压缩成高压气体,且由于在压缩过程中,压缩机要消耗一定的机械功,机械能又在此过程中转换为热能,所以制冷剂蒸气的温度有所升高,制冷剂蒸气呈过热状态。
③冷凝过程2-3从制冷压缩机排出的高温高压过热的制冷剂蒸气,进入冷凝器后受到冷却物(如冷却水、空气等)的冷却而变为液体。
④节流过程3-4从冷凝器出来的制冷剂液体经过降压设备(如节流阀、膨胀阀等)减压到蒸发压力。
节流后的制冷剂温度也下降到蒸发温度,并产生部分闪蒸气体。
节流后的气液混合物进入蒸发器进行蒸发过程。
上述四个过程依次不断进行循环,从而达到连续制冷的目的。
3.1.2单级压缩式制冷循环在压-焓图上的表示单级压缩式制冷循环主要由压缩机、冷凝器、节流装置和蒸发器四大件所组成,这四大件由管道连接起来,便构成了一个最简单的制冷系统(如图3-1所示)。
