三层交换的基本配置方法一、引言三层交换技术是现代网络中重要的组成部分，它能够提供高效的数据交换和路由功能。
在网络中，三层交换机扮演着连接不同网络之间的桥梁作用，它能够减少网络通信的延迟和提高网络吞吐量。
本文将介绍三层交换机的基本配置方法。
二、三层交换机基础知识1. 三层交换机工作原理三层交换机能够实现路由和交换功能，通过学习MAC地址和IP地址等信息建立转发表，实现数据包的转发。
当数据包到达三层交换机时，它会根据目标IP地址查找路由表，并将数据包发送到相应的端口。
2. 三层交换机端口类型三层交换机有不同类型的端口，包括：(1) Access端口：连接终端设备如PC、服务器等。
(2) Trunk端口：连接其他交换机或路由器。
(3) VLAN接口：连接不同VLAN之间的通信。
3. 三层交换机VLAN技术VLAN是虚拟局域网技术，通过逻辑划分实现物理隔离。
在一个物理网络中可以划分为多个逻辑网段，从而提高网络的安全性和管理性。
三层交换机支持VLAN技术，可以实现不同VLAN之间的通信。
三、三层交换机基本配置方法1. 连接三层交换机将电脑通过网线连接到三层交换机的Console端口，使用超级终端软件连接。
在超级终端中设置波特率为115200，数据位为8，校验位为无，停止位为1。
2. 配置基本参数进入三层交换机的配置模式，设置主机名、域名、管理IP地址等参数。
命令如下：Switch(config)#hostname Switch1Switch(config)#ip domain-name Switch(config)#interface vlan 1Switch(config-if)#ip address 192.168.0.1 255.255.255.03. 配置VLAN创建VLAN并将端口分配到相应的VLAN中。
命令如下：Switch(config)#vlan 10Switch(config-vlan)#name SalesSwitch(config-vlan)#exit4. 配置端口类型和模式将端口设置为Access或Trunk类型，并设置相应的模式。
06_三层转发及ARPND操作网络交换机是现代网络中不可或缺的设备，它的作用是根据目标MAC 地址将接收到的数据帧从一个接口转发到另一个接口。
常见的交换机分为二层交换机和三层交换机，二层交换机主要工作在物理层和数据链路层，根据MAC地址进行转发；而三层交换机则在此基础上更进一步，支持网络层的IP地址转发，可以基于网络层的IP地址进行数据转发。
三层转发是指基于网络层的IP地址进行数据转发的过程，具体流程如下：1.源主机发送一个数据包到目标主机。
源主机首先根据目标主机的IP地址判断是否在同一子网内，如果在同一子网内，则目标主机的MAC地址已经知道，直接封装成数据帧通过二层交换机进行转发；2. 如果目标主机不在同一子网内，那么源主机会通过ARP（Address Resolution Protocol）或者ND（Neighbor Discovery）协议获取到网关（默认网关或路由器）的MAC地址；3.源主机将数据包封装成数据帧，目标MAC地址为网关的MAC地址，通过二层交换机转发到网关；4.网关接收到数据帧后，根据目标IP地址查找路由表，确定下一跳的IP地址；5.网关将数据帧封装成数据包，目标MAC地址为下一跳的MAC地址，通过二层交换机转发到下一跳；6.下一跳重复上述过程，直至到达目标主机所在的网络，然后通过二层交换机将数据包交付给目标主机。
ARP和ND是在三层转发过程中用于获取网关MAC地址的重要协议。
ARP是IPv4网络中使用的解析协议，ND是IPv6网络中使用的解析协议。
ARP协议的具体工作流程如下：1.源主机在发送数据包前，会在本地ARP缓存中查找目标IP地址对应的MAC地址；2. 如果本地ARP缓存没有对应的MAC地址，则向本地网络广播ARP 请求（ARP Request）包，包含源主机的IP地址和MAC地址，目标IP地址；3. 目标主机收到ARP请求包后，如果IP地址匹配，则将自己的MAC 地址封装在ARP响应（ARP Response）包中返回给源主机；4.源主机接收到ARP响应包后，将目标主机的IP地址和MAC地址保存在本地ARP缓存中。

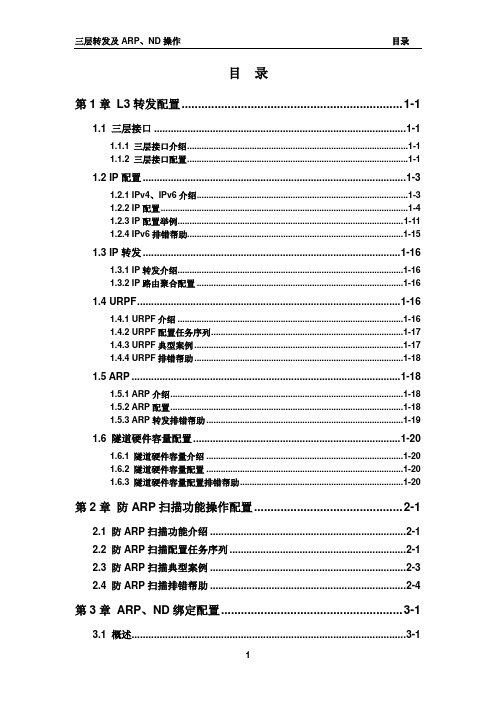

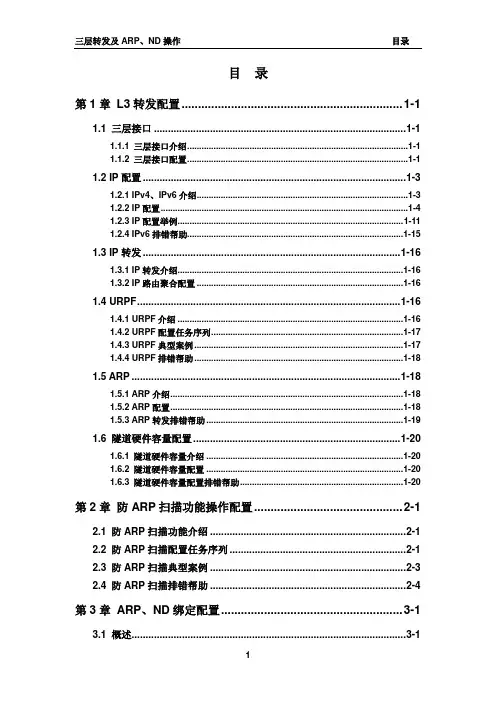

目录第1章L3转发配置................................................................... 1-11.1 三层接口 .......................................................................................... 1-11.1.1 三层接口介绍............................................................................................ 1-11.1.2 三层接口配置............................................................................................ 1-11.2 IP配置 .............................................................................................. 1-31.2.1 IPv4、IPv6介绍........................................................................................ 1-31.2.2 IP配置....................................................................................................... 1-41.2.3 IP配置举例.............................................................................................. 1-111.2.4 IPv6排错帮助..........................................................................................1-151.3 IP转发 ............................................................................................ 1-161.3.1 IP转发介绍..............................................................................................1-161.3.2 IP路由聚合配置 ......................................................................................1-161.4 URPF .............................................................................................. 1-161.4.1 URPF介绍 ..............................................................................................1-161.4.2 URPF配置任务序列................................................................................1-171.4.3 URPF典型案例.......................................................................................1-171.4.4 URPF排错帮助.......................................................................................1-181.5 ARP ................................................................................................ 1-181.5.1 ARP介绍.................................................................................................1-181.5.2 ARP配置.................................................................................................1-181.5.3 ARP转发排错帮助 ..................................................................................1-191.6 隧道硬件容量配置.......................................................................... 1-201.6.1 隧道硬件容量介绍 ..................................................................................1-201.6.2 隧道硬件容量配置 ..................................................................................1-201.6.3 隧道硬件容量配置排错帮助....................................................................1-20第2章防ARP扫描功能操作配置............................................. 2-12.1 防ARP扫描功能介绍 ...................................................................... 2-12.2 防ARP扫描配置任务序列 ............................................................... 2-12.3 防ARP扫描典型案例 ...................................................................... 2-32.4 防ARP扫描排错帮助 ...................................................................... 2-4第3章ARP、ND绑定配置....................................................... 3-13.1 概述.................................................................................................. 3-13.1.1 ARP（地址解析协议）.............................................................................. 3-13.1.2 ARP绑定................................................................................................... 3-13.1.3 如何进行ARP/ND绑定............................................................................ 3-13.2 ARP、ND绑定配置 .......................................................................... 3-23.3 ARP、ND绑定举例 .......................................................................... 3-3第4章ARP GUARD配置......................................................... 4-14.1 ARP GUARD 的介绍........................................................................ 4-14.2 ARP GUARD配置任务序列.............................................................. 4-1第5章Arp local proxy配置 .................................................... 5-15.1 Arp local proxy功能简介 ................................................................ 5-15.2 Arp local proxy功能配置任务序列.................................................. 5-25.3 Arp local proxy功能典型案例 ......................................................... 5-25.4 Arp local proxy功能排错帮助 ......................................................... 5-3第6章免费ARP发送功能操作配置 ......................................... 6-16.1 免费ARP发送功能简介................................................................... 6-16.2 免费ARP发送功能配置任务序列 .................................................... 6-16.3 免费ARP发送功能典型案例............................................................ 6-26.4 免费ARP发送功能排错帮助............................................................ 6-2第7章Keepalive gateway配置............................................... 7-17.1 keepalive gateway介绍 .................................................................. 7-17.2 keepalive gateway功能配置任务序列............................................. 7-17.3 keepalive gateway举例 .................................................................. 7-27.4 keepalive gateway排错帮助 ........................................................... 7-2第1章L3转发配置交换机支持三层转发功能。
三层转发(路由器分组转发)的过程。
三层转发，也称为路由器分组转发，是计算机网络中实现不同网络之间通信的关键技术之一。
它通过使用路由器来转发网络层（也称为第三层）的分组，将源地址和目的地址分析后，在不同的网络之间进行转发，以实现不同网络之间的数据传输。
三层转发的过程可以分为以下几个步骤：路由器接收分组、分析源地址、查找最佳路径、转发分组。
首先，当一个路由器接收到一个分组时，它会读取该分组中的源地址和目的地址信息。
接下来，路由器会分析源地址。
它会检查源地址是否有效，以确定分组是否合法。
如果源地址无效，路由器可能会丢弃该分组，以防止非法数据进入网络。
然后，路由器会查找最佳路径。
它会使用路由表来确定接下来应该将分组转发到哪个接口。
路由表中存储了多个网络的目的地址和相应的下一跳路由器，以及每个目的网络的最佳路径。
在查找到最佳路径后，路由器会将分组转发。
它会将分组从一个接口转发到另一个接口，通过链路将分组传输到下一个路由器。
这个过程会持续进行，直到分组到达目的网络。
到达目的网络后，路由器会根据目的地址将分组交付给目的主机。
目的主机接收到分组后，会根据自身的网络层协议，进一步处理该分组，以确保数据的完整性和正确性。
总结来说，三层转发是通过路由器对网络层的分组进行转发，实现不同网络间的通信。
它通过分析源地址、查找最佳路径和转发分组的过程，将数据从源主机传输到目的主机。
通过这种转发过程，网络可以实现跨越不同的物理、逻辑网络，实现数据的传输和交换。
同时，三层转发也为网络管理和优化提供了重要的技术手段，以提高网络的性能和可靠性。
三层交换机报文转发过程解析一、三层交换机报文转发过程图1-2如图1-2所示，假如主机A想访问主机B，首先主机A会将自己的IP地址和子网掩码做与操作,得出网路地址(如:Host-A的IP地址100.1.1.2与自身掩码255.255.255.0做与操作后,得到的网络号是100.1.1.0).然后判断目的IP地址(即Host-B的IP地址)与自己的网络地址是不是在同一个子网.因为图中主机A和主机B不在同一子网内,所以需要进行三层转发.1、主机A发送ARP广播获取网关MAC地址主机A想访问主机B首先要有主机B的MAC地址，由于主机A和主机B不在同一子网，所以主机A首先会向缺省网关发送ARP广播报文来获取网关的MAC地址。
ARP报文格式如下：Ethernet头ARP头D-MAC S-MAC S-MAC S-IP D-MAC D-IP2、交换机形成主机A的MAC表项，并用网关MAC地址回应主机A的ARP请求交换机收到ARP广播报文后,首先学习ARP报文Ethernet头部的源MAC地址，交换机芯片将自动记录主机A的MAC地址(00e0-d26b-8121)、接收该ARP报文的交换机接口号(E1/0/0)及此接口所属的VLAN(VLAN 10)等信息,并形成一条MAC表项放入交换机MAC表中.同时，交换机也会通过软件把主机A的IP、MAC、上连到交换机的接口等信息保存到交换机的硬件转发表里（三层硬件表项,MAC表是没有IP的）。
由于主机A发送的ARP广播报文中的目的IP地址(100.1.1.1)就是交换机上接收该ARP广播报文的接口(E1/0/0)所属VLAN(VLAN 10)的IP 地址，所以交换机将使用vlan10的MAC地址回复主机A的ARP请求。
ARP回复报文如下：3、主机A把网关MAC当作主机B的MAC访问主机B主机A收到网关的ARP回应报文后，会把网关的MAC地址当成是主机B的MAC地址，这样主机A发送数据给主机B时就会使用网关MAC作为目的MAC来封装数据侦,侦格式如下：4、交换机查找硬件转发表/路由表进行三层转发交换机收到主机A发来的数据报文后，仍然会首先学习数据报文Ethernet头部的源MAC地址，然后根据Ethernet头部的目的MAC查找交换机的MAC表，此时发现目的MAC地址就是本地VLAN的MAC地址，这种情况下交换机会把该报文上送到交换芯片的三层引擎处理。

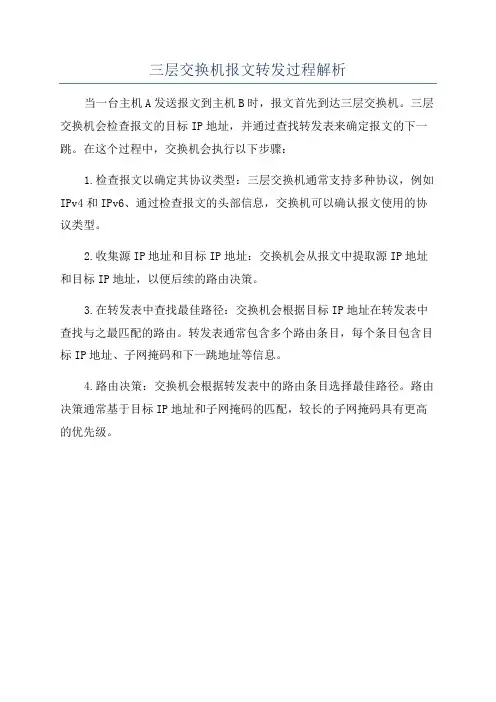

三层交换机报文转发过程解析
当一台主机A发送报文到主机B时，报文首先到达三层交换机。
三层交换机会检查报文的目标IP地址，并通过查找转发表来确定报文的下一跳。
在这个过程中，交换机会执行以下步骤：
1.检查报文以确定其协议类型：三层交换机通常支持多种协议，例如IPv4和IPv6、通过检查报文的头部信息，交换机可以确认报文使用的协议类型。
2.收集源IP地址和目标IP地址：交换机会从报文中提取源IP地址和目标IP地址，以便后续的路由决策。
3.在转发表中查找最佳路径：交换机会根据目标IP地址在转发表中查找与之最匹配的路由。
转发表通常包含多个路由条目，每个条目包含目标IP地址、子网掩码和下一跳地址等信息。
4.路由决策：交换机会根据转发表中的路由条目选择最佳路径。
路由决策通常基于目标IP地址和子网掩码的匹配，较长的子网掩码具有更高的优先级。

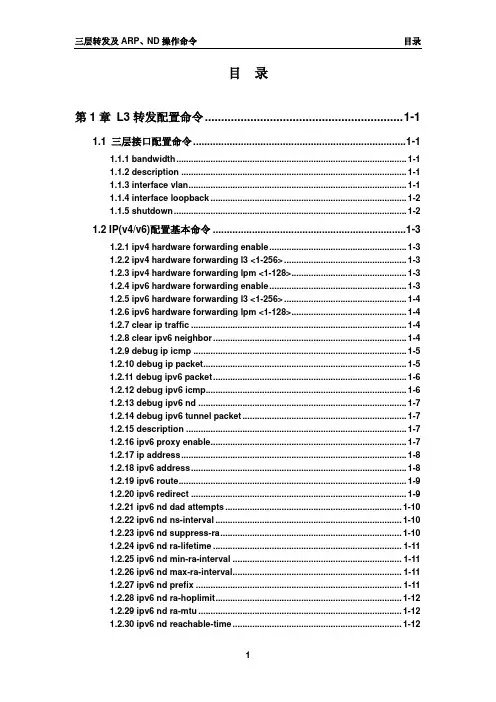

目录第1章L3转发配置命令............................................................. 1-11.1 三层接口配置命令............................................................................ 1-11.1.1 bandwidth.............................................................................................. 1-11.1.2 description ............................................................................................ 1-11.1.3 interface vlan......................................................................................... 1-11.1.4 interface loopback ................................................................................ 1-21.1.5 shutdown............................................................................................... 1-21.2 IP(v4/v6)配置基本命令 ..................................................................... 1-31.2.1 ipv4 hardware forwarding enable........................................................ 1-31.2.2 ipv4 hardware forwarding l3 <1-256>.................................................. 1-31.2.3 ipv4 hardware forwarding lpm <1-128>............................................... 1-31.2.4 ipv6 hardware forwarding enable........................................................ 1-31.2.5 ipv6 hardware forwarding l3 <1-256>.................................................. 1-41.2.6 ipv6 hardware forwarding lpm <1-128>............................................... 1-41.2.7 clear ip traffic ........................................................................................ 1-41.2.8 clear ipv6 neighbor............................................................................... 1-41.2.9 debug ip icmp ....................................................................................... 1-51.2.10 debug ip packet................................................................................... 1-51.2.11 debug ipv6 packet............................................................................... 1-61.2.12 debug ipv6 icmp.................................................................................. 1-61.2.13 debug ipv6 nd ..................................................................................... 1-71.2.14 debug ipv6 tunnel packet................................................................... 1-71.2.15 description .......................................................................................... 1-71.2.16 ipv6 proxy enable................................................................................ 1-71.2.17 ip address............................................................................................ 1-81.2.18 ipv6 address........................................................................................ 1-81.2.19 ipv6 route............................................................................................. 1-91.2.20 ipv6 redirect ........................................................................................ 1-91.2.21 ipv6 nd dad attempts ........................................................................ 1-101.2.22 ipv6 nd ns-interval ............................................................................ 1-101.2.23 ipv6 nd suppress-ra.......................................................................... 1-101.2.24 ipv6 nd ra-lifetime ............................................................................. 1-111.2.25 ipv6 nd min-ra-interval ..................................................................... 1-111.2.26 ipv6 nd max-ra-interval..................................................................... 1-111.2.27 ipv6 nd prefix .................................................................................... 1-111.2.28 ipv6 nd ra-hoplimit............................................................................ 1-121.2.29 ipv6 nd ra-mtu ................................................................................... 1-121.2.30 ipv6 nd reachable-time..................................................................... 1-121.2.31 ipv6 nd retrans-timer ........................................................................ 1-131.2.32 ipv6 nd other-config-flag.................................................................. 1-131.2.33 ipv6 nd managed-config-flag........................................................... 1-131.2.34 ipv6 neighbor .................................................................................... 1-141.2.35 interface tunnel ................................................................................. 1-141.2.36 show ip interface............................................................................... 1-141.2.37 show ip traffic ................................................................................... 1-141.2.38 show ipv6 interface........................................................................... 1-161.2.39 show ipv6 route................................................................................. 1-171.2.40 show ipv6 neighbors ........................................................................ 1-181.2.41 show ipv6 traffic................................................................................ 1-201.2.42 show ipv6 redirect ............................................................................ 1-201.2.43 show ipv6 tunnel............................................................................... 1-211.2.44 tunnel source .................................................................................... 1-211.2.45 tunnel destination............................................................................. 1-211.2.46 tunnel nexthop .................................................................................. 1-211.2.47 tunnel 6to4-relay ............................................................................... 1-211.2.48 tunnel mode ...................................................................................... 1-211.3 IP路由聚合配置命令 ....................................................................... 1-211.3.1 ip fib optimize...................................................................................... 1-211.4 ARP转发配置命令........................................................................... 1-221.4.1 arp ........................................................................................................ 1-221.4.2 clear arp-cache ................................................................................... 1-221.4.3 clear arp traffic.................................................................................... 1-221.4.4 debug arp ............................................................................................ 1-231.4.5 ip proxy-arp......................................................................................... 1-231.4.6 l3 hashselect ....................................................................................... 1-231.4.7 show arp.............................................................................................. 1-241.4.8 show arp traffic ................................................................................... 1-241.5 l3 station movement配置命令....................................................... 1-251.5.1 l3-station-move ................................................................................... 1-25第2章防ARP扫描功能命令....................................................... 2-12.1 anti-arpscan enable........................................................................ 2-12.2 anti-arpscan port-based threshold................................................ 2-12.3 anti-arpscan ip-based threshold ................................................... 2-12.4 anti-arpscan trust ........................................................................... 2-22.5 anti-arpscan trust ip ....................................................................... 2-22.6 anti-arpscan recovery enable ........................................................ 2-22.7 anti-arpscan recovery time ............................................................ 2-32.8 anti-arpscan log enable.................................................................. 2-32.9 anti-arpscan trap enable ................................................................ 2-32.10 show anti-arpscan ........................................................................ 2-42.11 debug anti-arpscan....................................................................... 2-5第3章ARP、ND绑定配置命令.................................................. 3-13.1 ip arp-security updateprotect ........................................................ 3-13.2 ipv6 nd-security updateprotect ..................................................... 3-13.3 ip arp-security learnprotect ........................................................... 3-13.4 ipv6 nd-security learnprotect......................................................... 3-23.5 ip arp-security convert................................................................... 3-23.6 ipv6 nd-security convert ................................................................ 3-23.7 clear ip arp dynamic....................................................................... 3-33.8 clear ipv6 nd dynamic .................................................................... 3-3第4章ARP GUARD配置命令.................................................... 4-14.1 arp-guard ip..................................................................................... 4-1第5章ARP LOCAL PROXY命令.............................................. 5-15.1 ip local proxy-arp............................................................................ 5-1第6章免费ARP发送功能配置命令............................................ 6-16.1 ip gratuitous-arp ............................................................................. 6-16.2 show ip gratuitous-arp................................................................... 6-1第7章KEEPALIVE GATEWAY配置命令................................... 7-17.1 keepalive gateway .......................................................................... 7-17.2 show ip interface ............................................................................ 7-17.3 show keepalive gateway ................................................................ 7-1第1章L3转发配置命令1.1 三层接口配置命令1.1.1bandwidth命令：bandwidth <bandwidth>no bandwidth功能：配置interface vlan 的带宽。
dis arp命令的基本用法ARP（Address Resolution Protocol）是一种网络协议，用于将一个IP 地址解析为对应的物理MAC地址。
在本文中，我们将逐步介绍ARP命令的基本用法，包括常见的ARP命令选项和使用示例。
一、ARP命令概述ARP命令是一种用于管理和操作ARP缓存的命令行工具。
ARP缓存是一个存储了当前网络上IP地址和对应的MAC地址之间映射关系的表格。
通过查询ARP缓存，我们可以了解到特定IP地址对应的MAC地址，从而实现在网络上定位和识别设备的功能。
二、ARP命令基本用法ARP命令的基本语法如下：arp [-a] [-d] [-s InetAddr EtherAddr] [InetAddr [EtherAddr]]其中，常用的命令选项包括：- -a：显示当前ARP缓存中的所有映射关系。
- -d：删除指定的IP地址对应的映射关系。
- -s：添加静态映射关系，将指定的IP地址与对应的MAC地址进行绑定。
- InetAddr：指定要操作的IP地址。
- EtherAddr：指定要操作的MAC地址。
三、ARP命令使用示例1. 显示ARP缓存中的所有映射关系使用命令`arp -a`可以显示当前ARP缓存中的所有映射关系。
C:\> arp -a接口: 192.168.1.2 0x2Internet 地址物理地址类型192.168.1.1 e0-3f-49-b1-6a-a2 动态192.168.1.5 6c-40-08-0e-9b-ab 动态...在上述示例中，我们可以看到ARP缓存中存储了多个IP地址和对应的MAC地址的映射关系。
2. 添加静态映射关系使用命令`arp -s InetAddr EtherAddr`可以添加一个静态映射关系。
C:\> arp -s 192.168.1.100 00-11-22-33-44-55上述命令将IP地址192.168.1.100与MAC地址00-11-22-33-44-55进行绑定。
