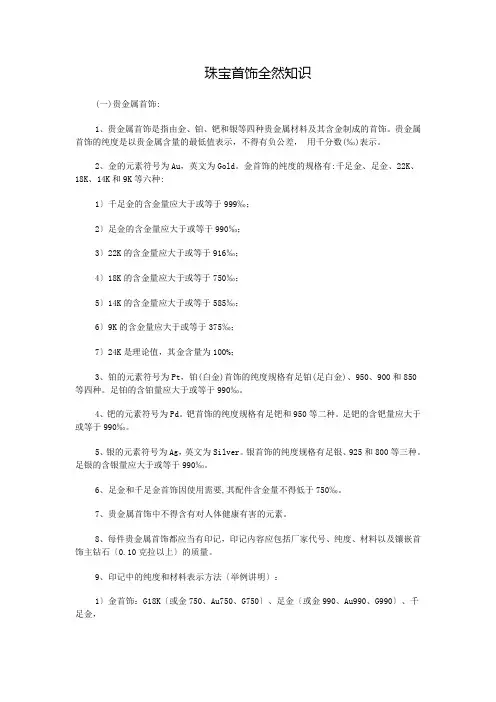

贵金属首饰鉴定基本知识1、贵金属首饰是指由金、铂、钯和银等四种贵金属材料及其含金制成的首饰。
贵金属首饰的纯度是以贵金属含量的最低值表示，不得有负公差，规定用千分数（％。
）表示。
2、金的元素符号为Au ,英文为Gold。
金首饰的纯度的规格有:千足金、足金、22K、18K、14K和9K等六种：1）千足金的含金量应大于或等于999%。
;2）足金的含金量应大于或等于990% ;3）22K的含金量应大于或等于916% ;4）18K的含金量应大于或等于750% ;5）14K的含金量应大于或等于585% ;6）9K的含金量应大于或等于375% ;7）24K是理论值，其金含量为100% ;3、铂的元素符号为Pt，铂（白金）首饰的纯度规格有足铂（足白金）、950、900和850等四种。
足铂的含铂量应大于或等于990%。
4、钯的元素符号为Pd。
钯首饰的纯度规格有足钯和950等二种。
足钯的含钯量应大于或等于990%。
5、银的元素符号为Ag ,英文为Silver。
银首饰的纯度规格有足银、925和800等三种。
足银的含银量应大于或等于990 %。
6、足金和千足金首饰因使用需要，其配件含金量不得低于750 %。
7、贵金属首饰中不得含有对人体健康有害的元素。
8、每件贵金属首饰都应当有印记，印记内容应包括厂家代号、纯度、材料以及镶嵌首饰主钻石（0.10克拉以上）的质量。
9、印记中的纯度和材料表示方法（举例说明）：1 ）金首饰：G18K （或金750、Au750、G750 ）、足金（或金990、Au990、G990 ）、千足金，2 ）铂首饰：Pt900、Pt950、Pt990 或足铂，3 ）钯首饰：Pd950、Pd990或足钯，4）银首饰：银925、Ag925、S925、足银或Ag990 ；10、福辉首饰公司生产的18K金镶嵌0.45克拉钻石的首饰印记应为：FH18K金0.45ct （ D ）。
福州德诚首饰有限公司生产的足金饰品的首饰印记为：DC Au 990。
11、贵金属首饰的印记应当由生产者负责打印在首饰上。
12、每件贵金属首饰在销售时都应当挂有标签，标签可以是一个或者数个。
13、首饰标签的内容应当包括饰品名称、材料、含量、生产者（经营者）的名称、地址、产品标准编号，产品质量合格证；按重量销售的贵金属饰品还应当包括重量。
14、经营者不得经营无印记，无标签及标识内容不符合规定的贵金属首饰。
15、贵金属首饰的印记和标签应当清晰，牢固，易于识别。
16、贵金属首饰和材料的重量均以克(g)作计量单位。
17、每件金饰品，铂饰品和钯饰品称量值不大于1000g时，允差±).01g。
18、每件银饰品称量值不大于200g时，允差±).05g ;超过200g 时，允差±).5g。
19、贵金属首饰称重时必须使用经过计量检验合格的天平，并且在强制检定周期内。
21、金是金属王国中最珍贵，也是最罕最有的金属一。
金属可分为两大类：铁质的(FERROUS)和不含铁质类(NONEFRROUS)。
铁质类的金属包括纯铁和钢，都是产量较多和便宜的金属。
不含铁质类可分为3组：贵重金属、基本金属和合金。
制造首饰乃用不含铁质类的金属。
金的质地纯净，拥有娇人的特性，是最受人们欢迎的金属。
地质学家的分析报告指出，除了在1802年才发现的钽(TANTALUM) 之外，金是世上最罕有的金属，这更证明金的罕有性。
22、纯金(即足金和千足金)首饰的含金量是较高的，有的消费者问，这么高的含金量，如用配有其他材料的黄金焊料焊接，怎么保证材料的成色？事实上，我国加工纯金首饰同加工低成色(如14K、18K)首饰的工艺是不尽相同的。
低成色首饰的焊接是用焊料进行的，焊料的配方可以保证其首饰的含金量不低于规定的标准。
例如14K首饰的焊接，它使用的焊料含金量在58.5 %（14K标准含金量），其余的41.5 % 是低熔点材料，这样的焊料既能焊住首饰，又保证首饰的含金量成份不变。
但要配制纯金焊料的话，问题就来了，因为焊料的含金量不低于99 %，或者99.9 %，焊料中的低熔材料只能控制在0.1 %一 1 %的范围内，靠这么一丁点低熔材料是无法满足要求的。
所以，纯金首饰一般是不能使用焊料焊接的。
23、黄金作为一种贵金属，有良好的物理特性，表现为：熔点高，达摄氏1064 . 43度，真金不怕火炼”就是指一般火焰下黄金不容易熔化。
密度大，为19 .31克/立方厘米（18 C 时）,手感沉甸。
韧性和延展性好，良导性强。
纯金具有艳丽的黄色，但掺入其他金属后颜色变化较大，如金铜合金呈暗红色，含银合金呈浅黄色或灰白色。
金易被磨成粉状，这也是金在自然界中呈分散状的原因，纯金首饰也易被磨损而减少分量。
24、许多人在佩戴黄金首饰一段时间后，发现变色或褪色，不少人以为这是黄金首饰的成色不足，于是去商店交涉或去消费者协会投诉，但是，却被告之黄金首饰褪色并非是黄金首饰的成色不足，而是其他的原因，那么，这究竟是哪些原因呢？黄金首饰的变色或褪色与人体的汗液有密切的关系。
人的汗液99%是水份，另外1%左右是人体体内的废物及有害物质，如：氯代物、乳酸、尿素氨等。
这些物质与黄金首饰中的银和铜接触后，就会产生化学反应，产生氯化银和硫化铜，并呈现深黑色的化学盐。
这种化学盐常会从黄金首饰上掉落，污染佩戴者的皮肤，使皮肤上留下十分明显的黑色污迹。
眼下化妆品也成为人们生活不可缺少的角色”之一。
如果涂抹在黄金首饰佩戴部位的皮肤上，那么无疑给含有化学物质的化妆品与最怕化学物质侵蚀的黄金首饰冤家聚头”提供机遇，结果可想而之。
有的化妆品中，还含有一些细微的硬粒，它能构成另一种类型的污垢，从而磨耗黄金首饰。
25、黄金的特点之一是柔软，所以难以镶制出各种精美的款式，尤其当镶嵌珍珠、宝石和翡翠等珍品时容易被丢失。
因此，人们在黄金中加入少量银、铜、锌等金属以增加黄金的强度和韧性，这样制成的金饰，又称K金。
26、K金可以根据需要配制成各种颜色，在国际上流行的K 金首饰各种颜色都有，大家常见的有黄色和白色。
黄金中混入25%的钯或镍，就会成为白色，组成它的主要成份还是黄金，其叫法就叫白K金。
27、各种不同颜色的K金标准配方：成色用料红色红黄浅红深黄金黄淡黄金91.7 91.7 91.722K 银4.2 8.3铜8.3 4.1金75 75 7518K 银8 12.5铜25 17 12.5金58.5 58.5 58.514K 银7 15 20.5铜34.5 26.5 21金37.5 37.5 37.5 37.59K 银5 7.5 11 31铜57.5 55 51.5 31.528、白K金首饰配方：金银铜镍锌9K 37.5 38.5 20.0 4.014K 58.5 24.5 14.1 5.018K 75.0 10.0 5.0 4--1029、会闪光的首饰，被称作闪光型首饰，它具有比较强烈的折光效果。
有人问这种效果是怎样加工出来的？这种折光是由机械刀具（刀头都镶嵌着金刚钻）通过高速切削，使首饰形成一个光洁如镜的折射面所产生的。
目前，市场上供应的闪光型首饰有：闪光线戒、闪光水波项链、闪光挂件、闪光花形戒及闪光耳环等。
30、闪光首饰的折光面积一般是根据材料大小和造型来设计的，折光面设计得是否合理、美观将直接影响到首饰的观赏效果。
譬如，闪光花形戒的折光面过多过大，就会造成比例失调，主题不够鲜明，由此使得首饰单调乏味，俗不可耐。
另外，折光面的光洁度是否令人满意，也是闪光首饰质量优劣的一个重要方面。
要是光洁度差，甚至暗涩，那么折光效果就会减弱，使用寿命就会降低。
31、狗头金是一种产自脉矿或砂矿的自然块金。
这种自然金因形状酷似狗的头形，故名狗头金。
1976年8月在我国湖南资水中游车峙矿区发现一块近年来罕见的自然块金，重达 4.35千克，它是从40千克的矿石中取出的。
32、由于狗头金的形状和出现很不寻常，弓I起了科学家们的兴趣，是谁在铸造这块金？四川成都生物研究所的研究人员开展了"狗头金"微生物成矿机理的实验研究。
他们从孔隆沟金矿的水和土样中分离出细菌、霉菌后发现，这些微生物在生长的初期和中期，善于把可溶态金吸附和聚集在体内形成胶体状，到达生长后期，又把体内的胶状金络离子还原沉淀成自然金。
微生物又是群集而生，如此周而复始地进行，日久天长，在有利这种微生物生长环境的地方，从一个小小的金晶核，逐渐聚集成一块自然金块。
这就是天然金块形成的原因。
33、贴金是一种传统、特殊的工艺，在现代包金工艺还没有诞生时，贴金与包金是同一意思，它是将很薄的金箔包贴在器物外表，起保护、装饰作用。
由于有了现代包金工艺，贴金工艺成了一项独特的工艺。
传统的贴金工艺，是先将成色很高的黄金，打造成极薄的金箔片，此时，金箔具有很强附着性，对一些光滑的材料有着很好的互吸性。
过去除了一些工艺品需要贴金外，大量的贴金用于佛像、招牌、建筑物等。
34、白金的比重为21.45g/cm3 （比黄金和银的比重大很多，黄金和银的比重分别为19.3g/cm3和10.5g/cm3），并且有很高的熔点，达到了1773 C,黄金和银的熔点分别为1063 C 和960 C。
其次，它具有优越的耐酸碱性（除在70 C用王水可将它溶解外，没有任何其他酸、碱溶液能将它溶解。
）及耐高温性（加热不能使其变形）。
正是由于白金具有这些特性，所以在1795年采用以十进制为基础的公制时，用白金制做了米和千克的标准，这两个样品现仍能在靠近巴黎塞夫勒斯的Breteuil 的馆藏中找到，虽然白金具有这些不可变的特性，但这种金属还具有令人难以置信的延展性，用1g白金拉成的细线，其长度延伸可达2公里。
35、要想获得一盎司也就是31.1克重的白金，需要长达5-6 个月的时间，处理10吨矿石，才能从原料中铸成一盎司的铂锭”而获得相同数量的黄金，只须花3-5周时间，就能从3吨矿石中提炼出。
全世界每年只能开采出150吨白金，其中60吨用于珠宝。
而每年黄金的总产量达到了3300吨，现已估算出，如果把以前所有开采出的白金放在一起，其体积仅仅相当于一个5米见方的立方体，白金储藏量不大。
通常是供不应求。
36、纯铂金硬度较小，为增加硬度，须加入一定比例的钯、铜等金属。
Pt950含钯、铜5%，Pt900含钯、铜10%，硬度对镶嵌饰品来说恰到好处。
37、钯金：主要由自然钿熔炼而成。
颜色银白色，外观与铂金相似，金属光泽。
硬度4〜4.5。
相对密度12。
熔点为1555 C。
化学性质较稳定。
因产量比铂金和黄金大，故价值低，所以价值比铂金和黄金低。
38、白银看颜色（又称看面档）测试：纯度愈高，银色愈洁白，面档细腻均匀发亮，有润色。
如果含铅质，面档发出潮花带有青灰色；如含铜质，面档出现粗糙及烂心，有干燥感。
