边坡工程监测的内容.

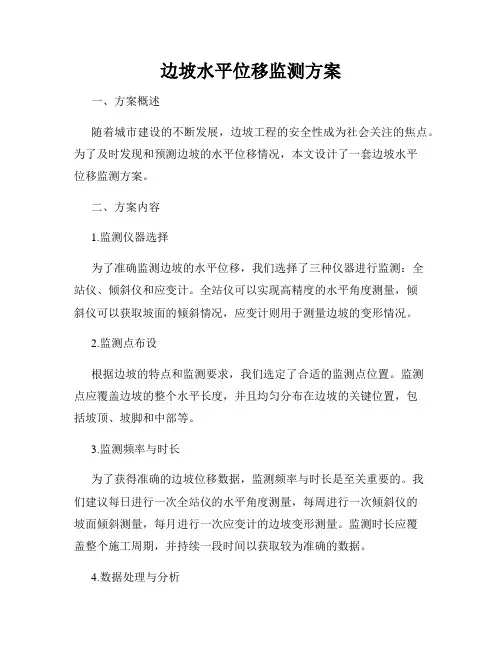

边坡水平位移监测方案一、方案概述随着城市建设的不断发展，边坡工程的安全性成为社会关注的焦点。

为了及时发现和预测边坡的水平位移情况，本文设计了一套边坡水平位移监测方案。

二、方案内容1.监测仪器选择为了准确监测边坡的水平位移，我们选择了三种仪器进行监测：全站仪、倾斜仪和应变计。

全站仪可以实现高精度的水平角度测量，倾斜仪可以获取坡面的倾斜情况，应变计则用于测量边坡的变形情况。

2.监测点布设根据边坡的特点和监测要求，我们选定了合适的监测点位置。

监测点应覆盖边坡的整个水平长度，并且均匀分布在边坡的关键位置，包括坡顶、坡脚和中部等。

3.监测频率与时长为了获得准确的边坡位移数据，监测频率与时长是至关重要的。

我们建议每日进行一次全站仪的水平角度测量，每周进行一次倾斜仪的坡面倾斜测量，每月进行一次应变计的边坡变形测量。

监测时长应覆盖整个施工周期，并持续一段时间以获取较为准确的数据。

4.数据处理与分析获取到的监测数据需要进行有效的处理与分析，以便进行边坡的稳定性评估。

我们建议使用专业软件进行数据的录入、存储和处理，通过数据的时序变化分析、趋势预测等手段，判断边坡是否存在水平位移风险，并进行相应的处理和预警。

三、方案实施1.准备工作在实施监测方案之前，需要进行充分的准备工作。

包括确定监测仪器的型号与数量，选择合适的监测点位置，布置监测设备，并确保设备正常运行。

2.实施监测按照预定的监测频率和时长，对边坡进行水平位移监测。

保证监测数据的准确性和完整性，并及时处理设备故障或数据异常情况。

3.数据上报与分析监测数据的处理与分析是评估边坡稳定性的关键。

将获取到的监测数据上报至相关部门，并进行专业的数据分析与评估。

根据分析结果，制定相应的措施，确保边坡的安全与稳定。

四、方案评估与优化在实施监测方案的过程中，需要不断进行方案评估与优化。

根据实际情况，及时调整监测频率、监测点布设等参数，提高监测数据的准确性和可靠性。

五、总结本文设计的边坡水平位移监测方案，通过选择合适的监测仪器、布设监测点，并合理确定监测频率与时长，能够准确获取边坡水平位移数据，并进行有效的数据处理与分析。

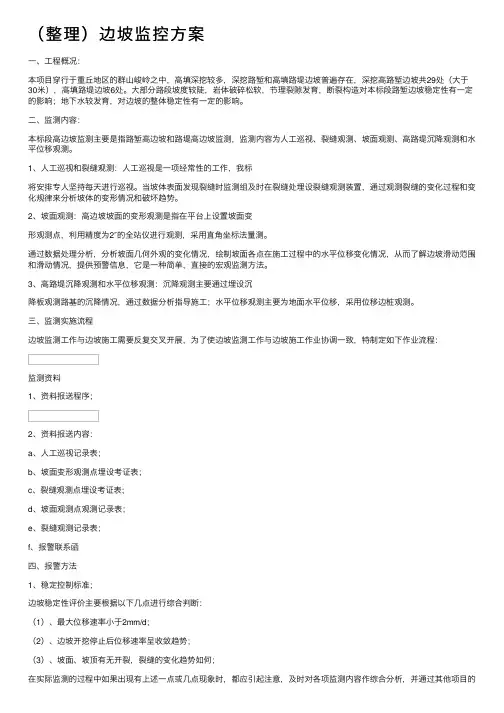

（整理）边坡监控⽅案⼀、⼯程概况：本项⽬穿⾏于重丘地区的群⼭峻岭之中，⾼填深挖较多，深挖路堑和⾼填路堤边坡普遍存在，深挖⾼路堑边坡共29处（⼤于30⽶），⾼填路堤边坡6处。

⼤部分路段坡度较陡，岩体破碎松软，节理裂隙发育，断裂构造对本标段路堑边坡稳定性有⼀定的影响；地下⽔较发育，对边坡的整体稳定性有⼀定的影响。

⼆、监测内容：本标段⾼边坡监测主要是指路堑⾼边坡和路堤⾼边坡监测，监测内容为⼈⼯巡视、裂缝观测、坡⾯观测、⾼路堤沉降观测和⽔平位移观测。

1、⼈⼯巡视和裂缝观测：⼈⼯巡视是⼀项经常性的⼯作，我标将安排专⼈坚持每天进⾏巡视。

当坡体表⾯发现裂缝时监测组及时在裂缝处埋设裂缝观测装置，通过观测裂缝的变化过程和变化规律来分析坡体的变形情况和破坏趋势。

2、坡⾯观测：⾼边坡坡⾯的变形观测是指在平台上设置坡⾯变形观测点，利⽤精度为2″的全站仪进⾏观测，采⽤直⾓坐标法量测。

通过数据处理分析，分析坡⾯⼏何外观的变化情况，绘制坡⾯各点在施⼯过程中的⽔平位移变化情况，从⽽了解边坡滑动范围和滑动情况，提供预警信息，它是⼀种简单，直接的宏观监测⽅法。

3、⾼路堤沉降观测和⽔平位移观测：沉降观测主要通过埋设沉降板观测路基的沉降情况，通过数据分析指导施⼯；⽔平位移观测主要为地⾯⽔平位移，采⽤位移边桩观测。

三、监测实施流程边坡监测⼯作与边坡施⼯需要反复交叉开展，为了使边坡监测⼯作与边坡施⼯作业协调⼀致，特制定如下作业流程：监测资料1、资料报送程序；2、资料报送内容：a、⼈⼯巡视记录表；b、坡⾯变形观测点埋设考证表；c、裂缝观测点埋设考证表;d、坡⾯观测点观测记录表；e、裂缝观测记录表；f、报警联系函四、报警⽅法1、稳定控制标准；边坡稳定性评价主要根据以下⼏点进⾏综合判断：（1）、最⼤位移速率⼩于2mm/d；（2）、边坡开挖停⽌后位移速率呈收敛趋势；（3）、坡⾯、坡顶有⽆开裂，裂缝的变化趋势如何；在实际监测的过程中如果出现有上述⼀点或⼏点现象时，都应引起注意，及时对各项监测内容作综合分析，并通过其他项⽬的监测资料相互进⾏对照、⽐较，以进⼀步讨论边坡的稳定性，以便及早发现安全隐患情况，采取相应的补救措施。

边坡工程检测方案一、绪论随着城市建设和工程项目的不断扩展，边坡工程的重要性日益凸显。

边坡工程作为土木工程的一个重要部分，其安全性直接关系到工程的持续运行和周围环境的安全。

因此，边坡工程的检测和监测显得尤为重要。

本文主要讨论边坡工程检测方案，通过对边坡稳定性、土壤力学参数、地质灾害等方面进行详细的检测和分析，以保证边坡工程的安全稳定。

首先，从边坡工程的背景和意义入手，分析其重要性和必要性，然后结合具体的检测内容和方法，提出完善的检测方案，最后对检测结果进行分析和评价，以此保障边坡工程的安全运行。

二、边坡工程检测的背景与意义边坡工程是指在地表或地下土质中施工的工程，包括山体工程、岩土边坡工程、河岸边坡工程等。

边坡工程在各类土木工程项目中起着承载地基、防护环境、保障安全等重要作用。

然而，由于地质、地下水、自然环境等因素的不断影响，边坡工程容易出现稳定性问题，直接威胁到周围村民和道路交通的安全。

因此，对边坡工程的检测显得尤为重要。

边坡工程检测的意义在于保障工程的安全稳定，为边坡工程的设计和施工提供准确的数据支持，提高工程的可靠性和持续性，保障周围环境和人民的生命财产安全。

此外，边坡工程的检测结果也可以为后续的工程维护和管理提供科学依据。

三、边坡工程检测的内容边坡工程的检测内容主要包括边坡稳定性、土壤力学参数、地质灾害等方面的检测。

1. 边坡稳定性检测边坡稳定性是边坡工程的基本问题，也是检测的重点内容之一。

边坡稳定性检测的主要目的是评定边坡的稳定状态，了解其可能发生的破坏模式，包括滑坡、崩塌等。

边坡稳定性的检测内容主要包括地形勘察、地质勘探、工程地质勘测等方面。

地形勘察主要包括野外勘测和地形分析，通过对地形特征、地貌变化等进行判定，评定边坡的稳定状态。

地质勘探主要包括岩土勘察、水文地质勘查等，通过对边坡土体、地下水、地质构造等进行勘查，评定边坡的稳定性。

工程地质勘测主要包括钻孔、采样等技术手段，通过对边坡土体的物理力学参数和变形特性进行测试，评定边坡的稳定性。

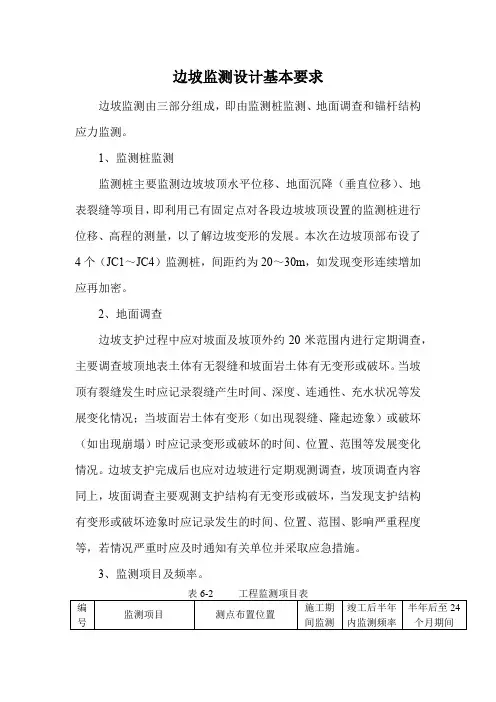

边坡监测设计基本要求边坡监测由三部分组成，即由监测桩监测、地面调查和锚杆结构应力监测。

1、监测桩监测监测桩主要监测边坡坡顶水平位移、地面沉降（垂直位移）、地表裂缝等项目，即利用已有固定点对各段边坡坡顶设置的监测桩进行位移、高程的测量，以了解边坡变形的发展。

本次在边坡顶部布设了4个（JC1～JC4）监测桩，间距约为20～30m，如发现变形连续增加应再加密。

2、地面调查边坡支护过程中应对坡面及坡顶外约20米范围内进行定期调查，主要调查坡顶地表土体有无裂缝和坡面岩土体有无变形或破坏。

当坡顶有裂缝发生时应记录裂缝产生时间、深度、连通性、充水状况等发展变化情况；当坡面岩土体有变形（如出现裂缝、隆起迹象）或破坏（如出现崩塌）时应记录变形或破坏的时间、位置、范围等发展变化情况。

边坡支护完成后也应对边坡进行定期观测调查，坡顶调查内容同上，坡面调查主要观测支护结构有无变形或破坏，当发现支护结构有变形或破坏迹象时应记录发生的时间、位置、范围、影响严重程度等，若情况严重时应及时通知有关单位并采取应急措施。

3、监测项目及频率。

4、边坡监测桩的监测预警值与控制值。

由于边坡尚未有专门的边坡监测规范，参照《建筑基坑工程监测技术规范》（GB 50497-2009）提供边坡监测报警值与控制值，详见表6-3。

运营期永久边坡监测:时间按30个月考虑，观测密度在施工期间要求不少于每周两次，当发现边坡出现变化时应加密监测，竣工后观测时间为24个月，竣工后6个月内要求每半个月监测一次，之后时间每月监测一次。

观测资料要及时整理出累计变形量及沉降速率等，并绘制关系曲线图、关系展开曲线图。

监测资料应齐全，监测资料应包括：监测基准点和监测点位置、编号、观测日期、本次位移值和累计位移值；根据监测资料应绘制变形量～时间曲线，每期监测报告上应有上述资料的数据及必要的文字说明。

5、项目实施该边坡工程应根据本设计提出的监测项目和要求，由业主委托有资质的第三方监测单位编制监测方案，监测方案应包括监测项目、监测目的、监测方法、测点布置、监测项目报警值和信息反馈制度等内容，经设计、监理和业主等共同认可后实施。

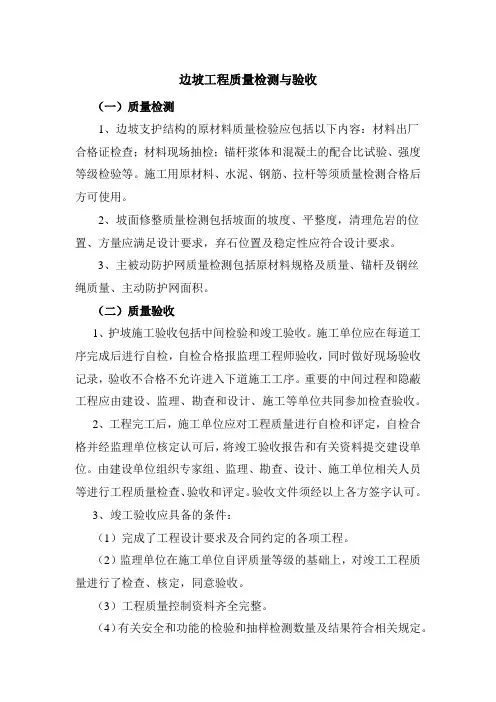

边坡工程质量检测与验收（一）质量检测1、边坡支护结构的原材料质量检验应包括以下内容：材料出厂合格证检查；材料现场抽检；锚杆浆体和混凝土的配合比试验、强度等级检验等。

施工用原材料、水泥、钢筋、拉杆等须质量检测合格后方可使用。

2、坡面修整质量检测包括坡面的坡度、平整度，清理危岩的位置、方量应满足设计要求，弃石位置及稳定性应符合设计要求。

3、主被动防护网质量检测包括原材料规格及质量、锚杆及钢丝绳质量、主动防护网面积。

（二）质量验收1、护坡施工验收包括中间检验和竣工验收。

施工单位应在每道工序完成后进行自检，自检合格报监理工程师验收，同时做好现场验收记录，验收不合格不允许进入下道施工工序。

重要的中间过程和隐蔽工程应由建设、监理、勘查和设计、施工等单位共同参加检查验收。

2、工程完工后，施工单位应对工程质量进行自检和评定，自检合格并经监理单位核定认可后，将竣工验收报告和有关资料提交建设单位。

由建设单位组织专家组、监理、勘查、设计、施工单位相关人员等进行工程质量检查、验收和评定。

验收文件须经以上各方签字认可。

3、竣工验收应具备的条件：（1）完成了工程设计要求及合同约定的各项工程。

（2）监理单位在施工单位自评质量等级的基础上，对竣工工程质量进行了检查、核定，同意验收。

（3）工程质量控制资料齐全完整。

（4）有关安全和功能的检验和抽样检测数量及结果符合相关规定。

（5）工程竣工质量符合设计要求。

4、工程竣工验收时，应提交下列资料：（1）施工管理文件：施工开工申请、开工令、施工大事记、施工日志、施工阶段例会及其它会议记录、工程质量事故处理记录及有关文件、施工总结等。

（2）施工技术文件：施工组织设计及审查意见、施工安全措施、施工环保措施、专项施工方案、技术交底、图纸会审记录、设计变更申请、设计变更通知及图纸、勘查报告、施工图设计、工程定位测量及复核记录等。

（3）施工物资文件：工程所用材料（包括水泥、钢材、砂、等）的出厂合格证、检测报告、使用台帐、不合格项处理记录等。

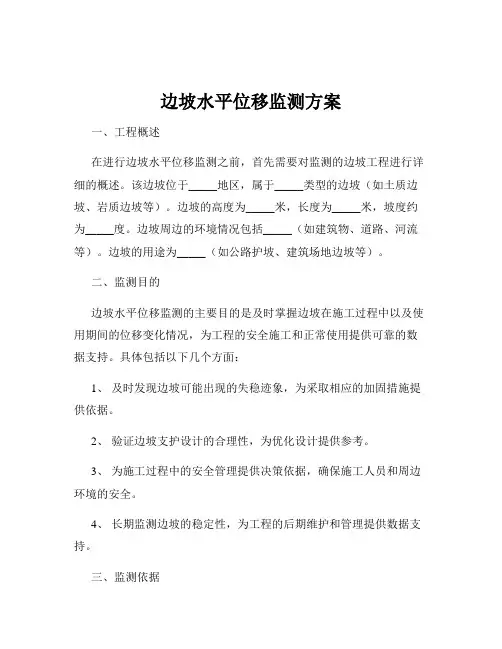

边坡水平位移监测方案一、工程概述在进行边坡水平位移监测之前，首先需要对监测的边坡工程进行详细的概述。

该边坡位于_____地区，属于_____类型的边坡（如土质边坡、岩质边坡等）。

边坡的高度为_____米，长度为_____米，坡度约为_____度。

边坡周边的环境情况包括_____（如建筑物、道路、河流等）。

边坡的用途为_____（如公路护坡、建筑场地边坡等）。

二、监测目的边坡水平位移监测的主要目的是及时掌握边坡在施工过程中以及使用期间的位移变化情况，为工程的安全施工和正常使用提供可靠的数据支持。

具体包括以下几个方面：1、及时发现边坡可能出现的失稳迹象，为采取相应的加固措施提供依据。

2、验证边坡支护设计的合理性，为优化设计提供参考。

3、为施工过程中的安全管理提供决策依据，确保施工人员和周边环境的安全。

4、长期监测边坡的稳定性，为工程的后期维护和管理提供数据支持。

三、监测依据本次边坡水平位移监测方案的制定依据以下规范和标准：1、《工程测量规范》（GB 50026-2020）2、《建筑变形测量规范》（JGJ 8-2016）3、《岩土工程监测规范》（GB 50497-2019）4、边坡工程的设计文件和相关技术要求四、监测内容边坡水平位移监测的主要内容包括以下几个方面：1、边坡顶部水平位移监测在边坡顶部沿纵向每隔_____米设置一个监测点，监测点采用混凝土标石或钢钉进行埋设。

使用全站仪或水准仪对监测点的水平位移进行定期观测，观测精度不低于_____毫米。

2、边坡坡面水平位移监测在边坡坡面上每隔_____米设置一个监测剖面，每个剖面上每隔_____米设置一个监测点。

监测点采用锚杆或土钉进行固定，并安装位移传感器进行实时监测。

监测数据通过无线传输方式发送至监测中心，实现远程实时监控。

3、周边建筑物水平位移监测对边坡周边可能受到影响的建筑物进行水平位移监测，在建筑物的墙角、柱基等部位设置监测点，监测方法与边坡顶部水平位移监测相同。

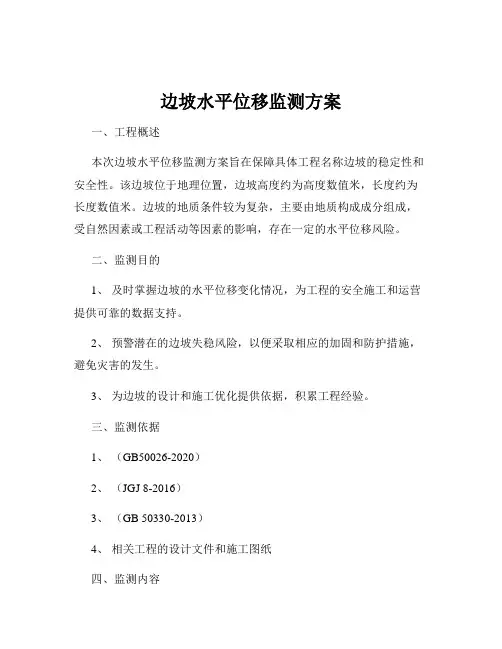

边坡水平位移监测方案一、工程概述本次边坡水平位移监测方案旨在保障具体工程名称边坡的稳定性和安全性。

该边坡位于地理位置，边坡高度约为高度数值米，长度约为长度数值米。

边坡的地质条件较为复杂，主要由地质构成成分组成，受自然因素或工程活动等因素的影响，存在一定的水平位移风险。

二、监测目的1、及时掌握边坡的水平位移变化情况，为工程的安全施工和运营提供可靠的数据支持。

2、预警潜在的边坡失稳风险，以便采取相应的加固和防护措施，避免灾害的发生。

3、为边坡的设计和施工优化提供依据，积累工程经验。

三、监测依据1、（GB50026-2020）2、（JGJ 8-2016）3、（GB 50330-2013）4、相关工程的设计文件和施工图纸四、监测内容1、边坡表面水平位移监测在边坡坡顶、坡腰和坡脚等关键部位设置监测点，采用全站仪或GPS等测量仪器定期测量监测点的平面坐标，计算水平位移量。

监测点的布置应根据边坡的形状、地质条件和潜在滑动面等因素进行合理规划，确保能够全面反映边坡的水平位移情况。

2、深层水平位移监测对于地质条件复杂、高度较大或潜在风险较高的边坡，采用测斜仪进行深层水平位移监测。

在边坡内部埋设测斜管，定期测量测斜管内不同深度处的水平位移，绘制位移曲线，分析深层土体的变形规律。

五、监测频率1、施工期间在边坡开挖和支护施工过程中，监测频率应较高，一般为每天1次或每2天1次。

当施工进度较快或出现异常情况时，应适当增加监测次数。

2、运营期间边坡建成后的运营初期，监测频率可为每周1次或每2周1次。

随着时间的推移，若边坡变形趋于稳定，可逐渐降低监测频率，但最低不应少于每月1次。

六、监测方法1、全站仪监测在边坡周围稳定的区域设置工作基点和基准点，工作基点应定期与基准点进行联测，以检验其稳定性。

使用全站仪测量监测点的平面坐标，测量时应采用正倒镜观测，提高测量精度。

2、 GPS监测对于地形开阔、通视条件较好的边坡，可采用GPS监测技术。

边坡工程监测技术方案一、前言边坡工程是滑坡和塌方等地质灾害的重要组成部分，对于边坡工程的监测技术方案是保障边坡工程安全和稳定性的重要措施。

本文将从边坡工程监测的意义和目的、监测指标和方法、监测设备和技术等方面展开细致分析，力求为边坡工程的监测提供一套全面可行的技术方案。

二、边坡工程监测的意义和目的边坡工程监测是为了及时发现边坡的变形、位移和裂缝等异常现象，并采取相应的措施，避免边坡发生滑坡、塌方等灾害，降低地质灾害对周边环境和人员的危害程度。

边坡工程监测的目的主要有以下几点：1. 及时提醒和预警：通过监测可以及时发现边坡的变形和位移情况，为采取防范措施提供时间。

2. 监测边坡工程的稳定性：监测可以实时掌握边坡工程的稳定状况，为后续的工程设计和施工提供重要数据支持。

3. 保障边坡工程的安全：通过监测可以及时发现边坡工程的安全隐患，并及时进行修复和加固，从而保障工程的安全性和稳定性。

三、边坡工程监测指标和方法1. 监测指标边坡工程监测的主要指标包括边坡的变形、位移、裂缝、地下水位等。

其中，边坡的变形和位移是最直接、最重要的监测指标，可通过地面位移、GPS位移、激光扫描等方式进行监测。

裂缝和地下水位的监测也至关重要，可通过激光扫描、遥感和监测井等方式进行监测。

2. 监测方法边坡工程监测的方法主要有以下几种：（1）地面位移监测：通过在边坡上设置地面位移监测点，利用测斜仪等设备进行监测，了解边坡的变形和位移情况。

（2）GPS位移监测：通过在边坡周围设置GPS定位点，通过GPS接收机对变形进行实时监测，提供高精度的位移数据。

（3）激光扫描监测：通过激光扫描仪对边坡进行三维扫描，获取边坡的形态信息，了解边坡的裂缝和变形情况。

（4）遥感监测：利用遥感技术对边坡进行空间信息的获取和监测，包括高分辨率卫星影像、无人机航拍等方式。

（5）地下水位监测：通过在边坡周围设置监测井，实时监测地下水位的变化情况，提供地下水对边坡稳定性的影响数据。
