第三章 数字电路基础知识1、逻辑门电路(何为门)2、真值表3、卡诺图4、3线-8线译码器的应用5、555集成芯片的应用一. 逻辑门电路(何为门)在逻辑代数中,最基本的逻辑运算有与、或、非三种。
每种逻辑运算代表一种函数关系,这种函数关系可用逻辑符号写成逻辑表达式来描述,也可用文字来描述,还可用表格或图形的方式来描述。
最基本的逻辑关系有三种:与逻辑关系、或逻辑关系、非逻辑关系。
实现基本逻辑运算和常用复合逻辑运算的单元电路称为逻辑门电路。
例如:实现“与”运算的电路称为与逻辑门,简称与门;实现“与非”运算的电路称为与非门。
逻辑门电路是设计数字系统的最小单元。
1.1.1 与门“与”运算是一种二元运算,它定义了两个变量A 和B 的一种函数关系。
用语句来描述它,这就是:当且仅当变量A 和B 都为1时,函数F 为1;或者可用另一种方式来描述它,这就是:只要变量A 或B 中有一个为0,则函数F 为0。
“与”运算又称为逻辑乘运算,也叫逻辑积运算。
“与”运算的逻辑表达式为: F A B =⋅ 式中,乘号“.”表示与运算,在不至于引起混淆的前提下,乘号“.”经常被省略。
该式可读作:F 等于A 乘B ,也可读作:F 等于A 与B 。
由“与”运算关系的真值表可知“与”逻辑的运算规律为:00001100111⋅=⋅=⋅=⋅= 表2-1b “与”运算真值表简单地记为:有0出0,全1出1。
由此可推出其一般形式为:001A A A A A A⋅=⋅=⋅=实现“与”逻辑运算功能的的电路称为“与门”。

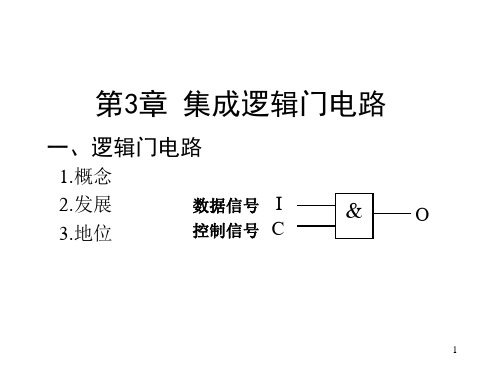

每个与门有两个或两个以上的输入端和一个输出端,图2-2是两输入端与门的逻辑符号。
在实际应用中,制造工艺限制了与门电路的输入变量数目,所以实际与门电路的输入个数是有限的。
其它门电路中同样如此。
1.1.2 或门“或”运算是另一种二元运算,它定义了变量A 、B 与函数F 的另一种关系。
用语句来描述它,这就是:只要变量A 和B 中任何一个为1,则函数F 为1;或者说:当且仅当变量A 和B 均为0时,函数F 才为0。
数电逻辑门电路逻辑门电路是数字电路中常见的一种电路结构,用于处理不同的逻辑运算和控制信号。
逻辑门电路通常由不同类型的逻辑门组成,如与门、或门、非门、异或门等。
在这篇文章中,我们将介绍几种常见的逻辑门电路以及它们的应用。
1. 与门电路与门电路是最基本的逻辑门之一,其功能是将两个输入信号进行逻辑与运算,输出结果为如果两个输入信号同时为高电平时输出高电平,否则输出低电平。
与门电路通常用于逻辑运算和控制信号的处理,比如电脑中的逻辑电路、开关控制等。
2. 或门电路或门电路是另一种常见的逻辑门,其功能是将两个输入信号进行逻辑或运算,输出结果为如果任一输入信号为高电平时输出高电平,否则输出低电平。
或门电路也广泛应用于逻辑运算和控制信号处理中,例如电脑中的逻辑电路、开关控制等。
3. 非门电路非门电路是一种单输入单输出的逻辑门,其功能是将输入信号取反输出,即如果输入信号为高电平则输出低电平,如果输入信号为低电平则输出高电平。
非门电路通常用于信号反转、逻辑反相等应用。
4. 异或门电路异或门电路是一种常见的逻辑门,其功能是将两个输入信号进行逻辑异或运算,输出结果为如果两个输入信号不相同则输出高电平,否则输出低电平。
异或门电路在数字电路设计中经常被使用,例如数据的误码检测、加法器电路等。
以上是几种常见的逻辑门电路,下面我们将介绍一个简单的逻辑门电路示例:4位全加器电路。
4位全加器电路是由4个异或门、3个与门和1个或门组成的逻辑电路,用于实现4位二进制数的加法运算。
该电路的原理是将两个4位二进制数相加,得到和输出以及进位输出。
当输入信号为A3-A0、B3-B0时,输出信号为S3-S0代表和值,C代表进位位。
在4位全加器电路中,每个异或门接收两个输入信号A和B,输出一个异或运算结果;每个与门接收三个输入信号A、B和C_in,输出一个与运算结果;一个或门接收四个输入信号S0-S3,输出一个或运算结果。
将这些逻辑门按照接线图正确连接,就可以实现全加器电路的功能。
