气动调节阀工作原理图文详解

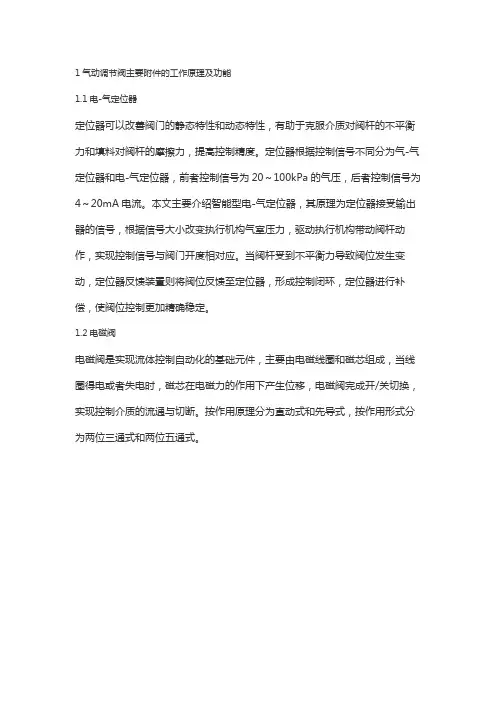

1气动调节阀主要附件的工作原理及功能1.1电-气定位器定位器可以改善阀门的静态特性和动态特性，有助于克服介质对阀杆的不平衡力和填料对阀杆的摩擦力，提高控制精度。

定位器根据控制信号不同分为气-气定位器和电-气定位器，前者控制信号为20～100kPa的气压，后者控制信号为4～20mA电流。

本文主要介绍智能型电-气定位器，其原理为定位器接受输出器的信号，根据信号大小改变执行机构气室压力，驱动执行机构带动阀杆动作，实现控制信号与阀门开度相对应。

当阀杆受到不平衡力导致阀位发生变动，定位器反馈装置则将阀位反馈至定位器，形成控制闭环，定位器进行补偿，使阀位控制更加精确稳定。

1.2电磁阀电磁阀是实现流体控制自动化的基础元件，主要由电磁线圈和磁芯组成，当线圈得电或者失电时，磁芯在电磁力的作用下产生位移，电磁阀完成开/关切换，实现控制介质的流通与切断。

按作用原理分为直动式和先导式，按作用形式分为两位三通式和两位五通式。

图1双电磁阀并联气路图图2双电磁阀串联气路图有时还应综合考虑多个电磁阀的组合使用，从而实现更安全、可靠的控制回路。

如图1所示，为了保证整个控制系统的可靠性，将两个或者多个电磁阀并联使用，实现冗余，即只要其中一个电磁阀正常工作，系统就能维持正常运行。

如图2所示，出于控制系统的安全性考虑，将两个电磁阀串联使用。

1.3增速器增速器（气动放大器）主要应用于执行机构容量较大或仪表和执行机构之间的配管距离较远的场合，用来提高定位器控制执行机构的响应速度。

其内部结构如图3所示，当输入信号突然变大（来自定位器的输出压力），会导致输入信号和放大器之间存在压差，在该压差作用下，增速器的膜片向下移动以打开供气口来降低该压差，从而实现小流量按比例控制大流量的功能。

图3增速器内部结构图1.4气控阀气控阀是用压力讯号控制其切换气流通道的气动元件，根据作用形式可以分为二位三通式、两位五通式，气控阀具有较大的CV值，因此，在要求阀门失效快速复位的场合，常将电磁阀和气控阀组合使用，SMC部分气控阀Cv值参数如表1所示。

气动调节阀工作原理1. 引言气动调节阀是一种常用的工业自动控制装置，用于调节流体介质的流量、压力、温度等参数。

本文将介绍气动调节阀的工作原理，包括组成结构、工作原理和控制原理等内容。

2. 组成结构气动调节阀主要由执行器、阀体和控制装置等部分组成。

2.1 执行器执行器是气动调节阀的核心组件，其工作原理基于气动力学原理。

执行器包括以下几个关键部分：•活塞或膜片：执行器中的活塞或膜片作为驱动力的转换器，将气动信号转变为力或位移信号。

•气缸：气缸是执行器中的能量转换部分，通过气源提供的气体压力产生气压力或气动力，推动活塞或膜片实现阀门开闭。

•弹簧：弹簧通常用于执行器的复位，当气源压力消失时，弹簧将活塞或膜片恢复到原始位置。

2.2 阀体阀体是气动调节阀的主体部分，其主要作用是控制流体介质的流量或压力。

阀体中包括阀门、阀座和流道等关键组成部分。

•阀门：阀门可以是旋转门或直角门，通过执行器的推拉运动来实现阀门的开闭。

•阀座：阀座是阀门与流道之间的接触面，用于控制流体的通断。

•流道：流道是阀体中的通道，通过改变通道的大小和形状，来调节介质的流量。

2.3 控制装置控制装置是气动调节阀的控制单元，用于对执行器进行信号的输入和输出。

控制装置通常包括以下几个重要组成部分：•信号输入装置：用于接收来自仪表或自动控制系统的控制信号。

•接收阀：接收阀将来自信号输入装置的信号进行放大和调节，然后输出给执行器。

•位置传感器：位置传感器用于检测执行器当前的位置，并将位置信息反馈给控制装置。

3. 工作原理气动调节阀的工作原理基于控制装置对执行器的控制。

当控制装置接收到来自仪表或自动控制系统的信号后，会通过接收阀对执行器的活塞或膜片施加压力。

根据压力的变化，执行器将推动活塞或膜片，进而打开或关闭阀门。

3.1 阀门开启当控制装置向执行器发送信号时，气源提供的气体压力将作用于执行器的活塞或膜片。

活塞或膜片会受到气压力的推动，向相应的方向移动，从而将阀门逐渐打开。

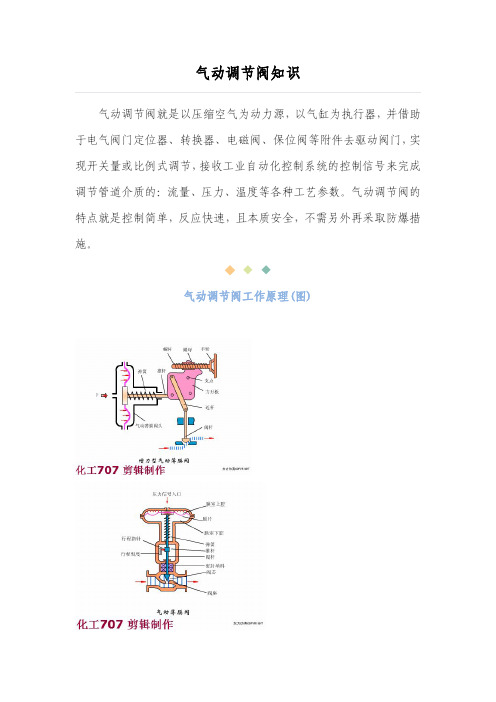

气动调节阀知识气动调节阀就是以压缩空气为动力源，以气缸为执行器，并借助于电气阀门定位器、转换器、电磁阀、保位阀等附件去驱动阀门，实现开关量或比例式调节，接收工业自动化控制系统的控制信号来完成调节管道介质的：流量、压力、温度等各种工艺参数。

气动调节阀的特点就是控制简单，反应快速，且本质安全，不需另外再采取防爆措施。

◆◆◆气动调节阀工作原理(图)气动调节阀通常由气动执行机构和调节阀连接安装调试组成，气动执行机构可分为单作用式和双作用式两种，单作用执行器内有复位弹簧，而双作用执行器内没有复位弹簧。

其中单作用执行器，可在失去起源或突然故障时，自动归位到阀门初始所设置的开启或关闭状态。

气动调节阀根据动作形式分气开型和气关型两种，即所谓的常开型和常闭型，气动调节阀的气开或气关，通常是通过执行机构的正反作用和阀态结构的不同组装方式实现。

◆◆◆气动调节阀作用方式：气开型（常闭型）是当膜头上空气压力增加时，阀门向增加开度方向动作，当达到输入气压上限时，阀门处于全开状态。

反过来，当空气压力减小时，阀门向关闭方向动作，在没有输入空气时，阀门全闭。

顾通常我们称气开型调节阀为故障关闭型阀门。

气关型（常开型）动作方向正好与气开型相反。

当空气压力增加时，阀门向关闭方向动作；空气压力减小或没有时，阀门向开启方向或全开为止。

顾通常我们称气关型调节阀为故障开启型阀门。

气开气关的选择是根据工艺生产的安全角度出发来考虑。

当气源切断时，调节阀是处于关闭位置安全还是开启位置安全。

举例来说，一个加热炉的燃烧控制，调节阀安装在燃料气管道上，根据炉膛的温度或被加热物料在加热炉出口的温度来控制燃料的供应。

这时，宜选用气开阀更安全些，因为一旦气源停止供给，阀门处于关闭比阀门处于全开更合适。

如果气源中断，燃料阀全开，会使加热过量发生危险。

又如一个用冷却水冷却的的换热设备，热物料在换热器内与冷却水进行热交换被冷却，调节阀安装在冷却水管上，用换热后的物料温度来控制冷却水量，在气源中断时，调节阀应处于开启位置更安全些，宜选用气关式(即FO)调节阀。

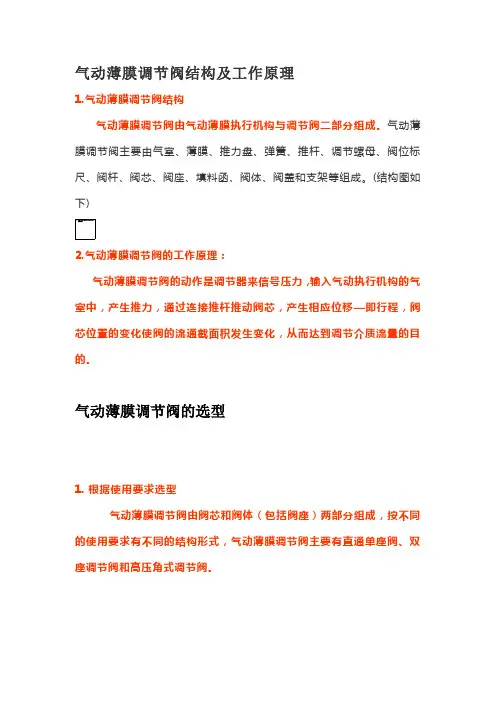

气动薄膜调节阀的选型1. 根据使用要求选型气动薄膜调节阀由阀芯和阀体（包括阀座）两部分组成，按不同的使用要求有不同的结构形式，气动薄膜调节阀主要有直通单座阀、双座调节阀和高压角式调节阀。

3.根据流量特性选型在自控系统的设计过程中选择气动薄膜调节阀应着重考虑流量特性。

典型的理想特性有直线流量特性、等百分比流量特性（对数流量特性）、快开流量特性和抛物线流量特性四种。

直线流量特性在相对开度变化相同的情况下，流量小时，流量相对变化值大；流量大时，流量相对变化值小。

因此，直线流量调节阀在小开度（小负荷）情况下调节性能不好，不易控制，往往会产生振荡，故直线流量特性调节阀不宜用于小开度的情况，也不宜用于负荷变化较大的调节系统，而适用于负荷比较平稳，变化不大的调节系统。

因此，直线流量调节阀在小开度（小负荷）情况下调节性能不好，不易控制，往往会产生振荡，故直线流量特性调节阀不宜用于小开度的情况，也不宜用于负荷变化较大的调节系统，而适用于负荷比较平稳，变化不大的调节系统。

百分比流量特性的调节阀在小负荷时调节作用弱，大负荷调节作用强，它在接近关闭时调节作用弱，工作和缓平稳，而接近全开时调节作用强，工作灵敏有效，在一定程度上，可以改善调节品质，因此它适用于负荷变化较大的场合，无论在全负荷生产和半负荷生产都能起到较好的调节作用。

4.调节阀口径的选择应根据已知的流体计算出所要求的流量系数CV值，再根据产品技术参数表选取合适的调节阀口径。

在计算CV值时要注意液体、气体、水蒸气和其它蒸气的区别。

流量系数即CV值（中国工业称为：KV值）是阀门、调节阀等工业阀门的重要工艺参数和技术指标。

正确计算和选择CV值是保障管道流量控制系统正常工作的重要步骤。

流量系数（CV值）定义：是指单位时间内、在测试条件中管道保持恒定的压力，管道介质流经阀门的体积流量，或是质量流量。

即阀门的最大流通能力。

阀门的CV值须通过测试和计算来确定。

气动薄膜调节阀现场安装注意事项1.气动薄膜调节阀的安装调节阀安装是否合理，不仅关系到调节阀的安装、拆卸和维修方便与否，也决定了调节阀能否在自动调节系统中起到良好的调节作用，安装调节阀时应注意以下几个方面：1.1调节阀应垂直安装在水平管道上，如在特殊情况下需要水平和倾斜安装时，一般要加支撑座。

气动调节阀常见于钢铁行业，尤其广泛应用于加热炉、卷取炉等燃烧控制系统。

本文根据气动调节阀的结构和工作原理对在气动调节阀在日常使用的常规维护和常见故障进行了分析研究，为设备维护和故障维修提供了参考。

本文以美国博雷(BARY)厂家生产的S92/93系列的气动执行机构为例，结合现场实际使用情况，进行了分析和总结。

阀门公称直径DN250，介质为混合煤气，气源为仪表压空，压力为3-5Bar，电磁阀为24V。

1、气动调节阀的结构和工作原理1.1、气动调节阀的结构气动调节阀由执行机构和阀体两部分组成。

1.2、气动调节阀的工作原理气动调节阀的工作原理：气动调节阀由执行机构和调节机构组成。

执行机构是调节阀的推力部件，当调节器或定位器得到4-20mA信号时，控制电磁阀24V信号到，打开，使得仪表压空进入执行机构汽缸，转动阀杆使阀体动作，当到达需要指定开度时，位置反馈使得定位器停止信号输出，维持当前位置。

当需要关闭阀门时，定位器得到关闭信号，使电磁阀停止供气，汽缸靠内部弹簧反作用力，使阀门关闭。

当需要从满度减少开度时，定位器输出气源压力会减弱，弹簧自身反作用力致使阀门向关闭方向动作，直至信号压力与弹簧压力平衡，到达指定开度，以此来控制该介质流量。

2、气动调节阀的日常维护在对气动调节阀日常点巡检中，要注意以下几点：一是检查仪表气源是否正常，检查过滤器、减压阀是否正常，观察压力是否在3-5Bar;二是观察汽缸有无漏气现象，尤其是阀杆连接处和两端盖处;三是检查电磁阀是否工作正常，有无漏气现象;四是检查定位器工作是否正常，有无漏气现象;五是检查所有连接部件固定螺丝是否紧牢;六是尽量避免过多浮灰覆盖到执行机构上，要市场保持工作环境清洁。

3、气动调节阀常见故障原因分析3.1、气动调节阀无反馈信号气动调节阀的信号线由一对控制信号线和一对反馈信号线组成。

当PLC给阀门一个信号时，信号在调节阀的定位器中进行信号转换，通过气源压力来控制阀杆动作。

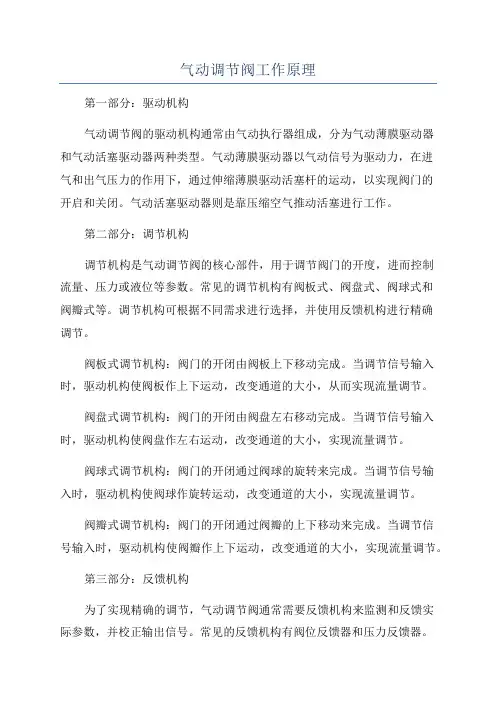

气动调节阀工作原理第一部分：驱动机构气动调节阀的驱动机构通常由气动执行器组成，分为气动薄膜驱动器和气动活塞驱动器两种类型。

气动薄膜驱动器以气动信号为驱动力，在进气和出气压力的作用下，通过伸缩薄膜驱动活塞杆的运动，以实现阀门的开启和关闭。

气动活塞驱动器则是靠压缩空气推动活塞进行工作。

第二部分：调节机构调节机构是气动调节阀的核心部件，用于调节阀门的开度，进而控制流量、压力或液位等参数。

常见的调节机构有阀板式、阀盘式、阀球式和阀瓣式等。

调节机构可根据不同需求进行选择，并使用反馈机构进行精确调节。

阀板式调节机构：阀门的开闭由阀板上下移动完成。

当调节信号输入时，驱动机构使阀板作上下运动，改变通道的大小，从而实现流量调节。

阀盘式调节机构：阀门的开闭由阀盘左右移动完成。

当调节信号输入时，驱动机构使阀盘作左右运动，改变通道的大小，实现流量调节。

阀球式调节机构：阀门的开闭通过阀球的旋转来完成。

当调节信号输入时，驱动机构使阀球作旋转运动，改变通道的大小，实现流量调节。

阀瓣式调节机构：阀门的开闭通过阀瓣的上下移动来完成。

当调节信号输入时，驱动机构使阀瓣作上下运动，改变通道的大小，实现流量调节。

第三部分：反馈机构为了实现精确的调节，气动调节阀通常需要反馈机构来监测和反馈实际参数，并校正输出信号。

常见的反馈机构有阀位反馈器和压力反馈器。

阀位反馈器：用于监测阀门的实际开度，并将实际开度信号反馈给调节器，使调节器能根据反馈信号进行调节。

压力反馈器：用于监测介质的实际压力，并将实际压力信号反馈给调节器，使调节器能根据反馈信号进行调节。

以上是气动调节阀的工作原理及其组成部分的详细介绍。

气动调节阀在工业自动化控制中起到了非常重要的作用，广泛应用于石油、化工、电力、冶金、造纸、食品等行业，对于控制工艺流程具有重要的意义。

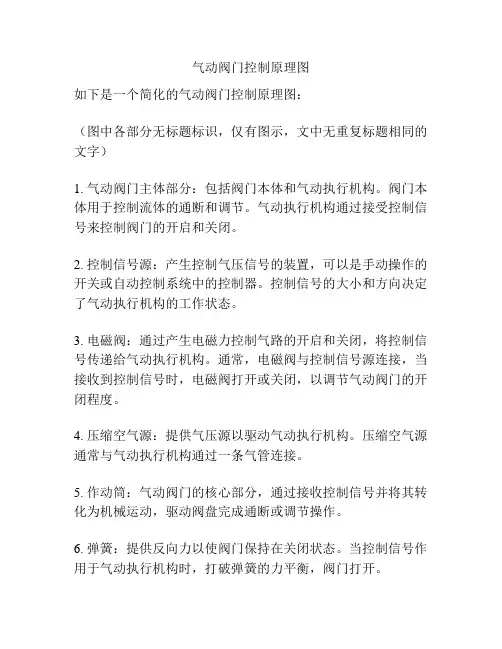

气动阀门控制原理图
如下是一个简化的气动阀门控制原理图：
（图中各部分无标题标识，仅有图示，文中无重复标题相同的文字）
1. 气动阀门主体部分：包括阀门本体和气动执行机构。

阀门本体用于控制流体的通断和调节。

气动执行机构通过接受控制信号来控制阀门的开启和关闭。

2. 控制信号源：产生控制气压信号的装置，可以是手动操作的开关或自动控制系统中的控制器。

控制信号的大小和方向决定了气动执行机构的工作状态。

3. 电磁阀：通过产生电磁力控制气路的开启和关闭，将控制信号传递给气动执行机构。

通常，电磁阀与控制信号源连接，当接收到控制信号时，电磁阀打开或关闭，以调节气动阀门的开闭程度。

4. 压缩空气源：提供气压源以驱动气动执行机构。

压缩空气源通常与气动执行机构通过一条气管连接。

5. 作动筒：气动阀门的核心部分，通过接收控制信号并将其转化为机械运动，驱动阀盘完成通断或调节操作。

6. 弹簧：提供反向力以使阀门保持在关闭状态。

当控制信号作用于气动执行机构时，打破弹簧的力平衡，阀门打开。

7. 气动阀门的输入和输出口：连接流体管道的接口，控制气动阀门的流体进出口。

根据实际需要，输入口可以是一个或多个，以满足流体管道的分支和合流要求。

请注意，上述原理图仅为概念示意图，实际的气动阀门控制系统可能因具体应用而有所不同。

气动调节阀是石油，化工，电力，冶金等工业企业广泛使用的工业过程控制仪器之一。

化工生产中的调节阀在调节系统中必不可少。

它是工业自动化系统的重要组成部分。

以下内容带您全面了解气动控制阀的工作原理及作用方式。

工作原理以压缩空气为动力源，气缸为执行器，并借助电动阀门定位器，变矩器，电磁阀，保持阀等附件驱动阀门实现开关量或比例调节。

自动控制系统的控制信号用于完成管道介质的调整：流量，压力，温度和其他过程参数。

特点是控制简单，响应速度快，本质安全，无需采取额外的防爆措施。

气动调节阀工作原理（图）气动调节阀通常由气动执行器和调节阀的连接，安装和调试组成。

气动执行器可分为单作用和双作用。

单作用执行机构中有复位弹簧，而双作用执行机构中没有复位弹簧。

当阀失去原点或突然失效时，单作用执行器可以自动返回到初始设置的打开或关闭状态。

气动控制阀根据作用形式分为空气开启型和空气关闭型两种，即所谓的常开型和常闭型。

气动控制阀的气动开启或关闭通常是通过执行器的正反作用和阀的状态结构不同的组装方法。

作用方式空气打开型（常闭型）是指当膜头上的气压增加时，阀朝打开度增加的方向移动。

当达到输入气压的上限时，阀完全打开。

相反，当气压降低时，阀沿关闭方向移动，而当没有空气输入时，阀完全关闭。

Gu通常将空气打开控制阀称为故障关闭阀。

空气封闭型（常开型）的操作方向与空气开放型相反。

当气压升高时，阀门沿关闭方向移动；当气压降低或不存在时，阀门沿打开方向移动或直至完全打开。

Gu通常将气体关闭控制阀称为故障打开阀。

根据工艺生产的安全性来考虑选择开气和闭气。

切断气源后，调节阀在关闭或打开位置安全吗？例如，加热炉的燃烧控制，将调节阀安装在燃气管道上，并且根据炉的温度或炉出口处的加热材料的温度来控制燃料的供应。

此时，选择打开空气的阀门更安全，因为一旦停止供气，关闭阀门比完全打开阀门更合适。

如果空气供应中断并且燃油阀完全打开，则存在过热的危险。

另一个例子是由冷却水冷却的热交换装置。

气动调节阀的工作原理
气动调节阀的工作原理是通过气动执行元件控制阀门开启度来实现流体流量或压力的调节。

其主要由阀体、阀门、驱动装置和执行机构组成。

当气动调节阀处于关闭状态时，阀门通过执行机构对阀座进行压力封闭，阻止流体通过流道。

当执行机构收到气动信号后，驱动气体进入执行机构，将阀门向开启的方向移动，从而改变了流道的通畅程度。

流体经过调节阀时，通过阀门开启度的变化，实现流量或压力的调节。

气动调节阀的执行机构通常由气缸和阀杆组成。

当气动信号到达执行机构时，气缸会将活塞向前或向后移动，带动阀杆和阀门的开启或关闭动作。

阀杆与阀门通过连接杆相连接，使阀门完成相应的开启度调节。

气动调节阀的驱动装置一般是气动执行机构，它通过气动信号的输入来控制阀门的开启度。

气动信号可以是气源压力的改变，也可以是通过气动控制器发送的信号。

驱动装置的工作原理是将气源压力转化为力或运动以控制阀门的开启度。

总之，气动调节阀通过气动执行元件控制阀门的开启度，从而实现对流体流量或压力的调节。

它具有结构简单、响应速度快、控制精度高等特点，在工业自动化控制系统中广泛应用。
