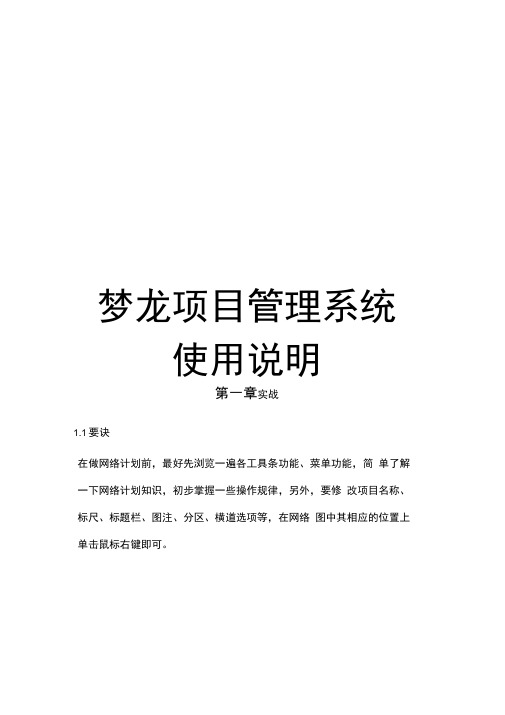

梦龙项目管理系统使用说明第一章实战1.1要诀在做网络计划前，最好先浏览一遍各工具条功能、菜单功能，简单了解一下网络计划知识，初步掌握一些操作规律，另外，要修改项目名称、标尺、标题栏、图注、分区、横道选项等，在网络图中其相应的位置上单击鼠标右键即可。
1.2画图举例说明如何用计算机制作右图所示的网络图。
要建立或打开一个网络计划，首先要运行PERT软件，出现主界面如右图：说明：窗口大小可用鼠标拖动四边或四角来设定，以后运行按设定大小。
（若有条件，建议用800x600显示方式）第一步、建立新文档鼠标光标移到建新网络图按钮D上单击，出现屏幕如下图所示：此时弹出项目属性的对话框，最好在此时将开始时间、名称等项先给定，如果需要加密，能够设置密码。
这样在做图时本软件会自动根据输入的值做工作。
如果选取消，当需要给定名字或将名字改变时，能够经过在标题位置点鼠标右键进行设置第二步、选“添加”状态移光标到按钮■二上，按下按钮，处于编辑添加状态，然后移光标Q到空白窗口中，如下图所示，在空白处鼠标双击（或直接拖拉），出现工作对话框。
输入?工作名称持续时间确定，中就加入了第一个工作，如下图所示:弓*1么“才小厂爭之匹二严E T M P于二I 亠nfuk. Air in EHL皿巳*m i« IB* I"・I■京hu —:Mtn r*«—齐e用77~毗严曰«tm»8 I~ I6S< c- rM F <■=■日曹才lit** |J.Jnt d附弔玛厂JIi >-bj +sra：毛内!疋社]1M f—F --F—r~第三步、此时光标在工作上移动，光标形状如图所示：光标在工作的不同部位形状不一样，十字光标' 表明在节点上，左向光标表明光标在工作的左端，上下光标宁表明光标在工作的中间，右向光标表明光标在工作的右端，参考编辑条(35)。
第四步、在“方案设计”后面加一个工作“布套1设计”，操作如下：移光标至节点②上，出现十字光标，按下鼠标左键向后拖动（右图所示），然后松开左键出现对话框输入名称“布套1设计”，确定下图所示。
一、启动软件1. 双击网络计划编制系统的图标，计算机启动网络计划编制系统，出现如右所示鼠标光标放在不同的位置，有不同的内容提示，新建网络图、打开已有的网络图等等。
2. 光标在新建按钮上单击，建立新的网络图,屏幕上Array出现一般属性提示。
3. 添好基本情况后，确定，屏幕出现空的网络图编辑区屏幕的上下右出现三个工具条，通过工具条的操作可实现网络图编辑的绝大部分操作(1) 上基本操作工具条，主要实现对文档操作，属性设置等内容的操作。
(2) 左状态操作条，设定网络图的编辑状态。
(3) 下格式转换条，主要实现模式转换，各种网络图及横道图的转换。
梦龙项目管理软件演讲稿二、编辑网络图1. 用鼠标在右边的操作工具条上的‘添加’按钮按一下，便可以使用‘添加’功能来添加工作，然后我们用鼠标在屏幕一拖，就好象我们用一支铅笔在草稿纸上画图一样，这时屏幕上立刻会出现一个‘工作信息卡’。
如果我们给定一个持续时间，然后确定一下，第一项工作马上就完成了。
很轻松，很自然。
连续向后拖拉画出五个工作如图所示，智能生成节点及其编号，自动建立紧前紧后关系，实时计算关键线路。
2. 传统编制网络图的做法是，先添表格，再输入紧前紧后关系，计算机才能计算。
实际上，工作稍微一多，必须先画一张草图，否则很难列出工作的紧前紧后关系。
输入工作紧前关系，还要记住工作的代号，这就使操作更加困难。
3. 完全拟人化的操作，整个操作过程，完全按人的逻辑思维进行，（加两个并行工作）如果加一个工作暂时不清楚连在哪里，先不连，放在一旁，待后序工作确定后，再进行连接。
4.单文档（一个项目）的复制功能：如果两个内容或几个内容完全一样（如两个同样房间的装修或多个楼层的装修等），复制结果如图所示，再将其连接如下图所示5. 画出最后一个工作，自动建立两个紧前关系，第一个工作的层次不合适，用鼠标按住调整6. 如果添加不符合网络图规则,系统会自动实时给出提示，也就是说，只要能画在屏幕的网络图都是符合网络计划规则的。

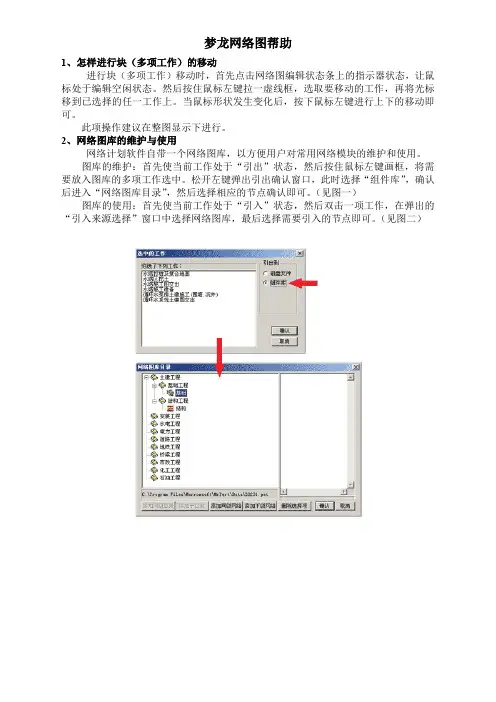

梦龙网络图帮助1、怎样进行块（多项工作）的移动进行块（多项工作）移动时，首先点击网络图编辑状态条上的指示器状态，让鼠标处于编辑空闲状态。
然后按住鼠标左键拉一虚线框，选取要移动的工作，再将光标移到已选择的任一工作上。
当鼠标形状发生变化后，按下鼠标左键进行上下的移动即可。
此项操作建议在整图显示下进行。
2、网络图库的维护与使用网络计划软件自带一个网络图库，以方便用户对常用网络模块的维护和使用。
图库的维护：首先使当前工作处于“引出”状态，然后按住鼠标左键画框，将需要放入图库的多项工作选中。
松开左键弹出引出确认窗口，此时选择“组件库”，确认后进入“网络图库目录”，然后选择相应的节点确认即可。
（见图一）图库的使用：首先使当前工作处于“引入”状态，然后双击一项工作，在弹出的“引入来源选择”窗口中选择网络图库，最后选择需要引入的节点即可。
（见图二）图二鼠标右键的各种属性特征当光标处于下图所显示的情况时，单击右键，可完成各种操作功能。
软件非正常退出时该如何解决当操作系统出现意外或自己误操作导致非正常退出，甚至死机怎么办？重新开机或启动操作系统，再进入Pert系统，此时它可以检测到上次是非正常退出，并提示你是否自动恢复未存的内容。
软件非正常退出可能由如下几种情况引起：1、突然断电等硬故障。
2、机器内存不可靠，需要更换内存条。
3、操作系统有问题，需要重装系统。
如何修改工作的时间单位Pert软件持续时间的单位可以细分到分钟，你能将计划做得十分详细。
系统默认的时间单位是日，当需要改变时，只需要在弹出的工作信息卡里将工作单位选成相应的内容即可。
（如图所示）如何显示时间标尺，设置工程对于已做好的图，只需要将显示时标的转换开关打开，就会将时标加到网络图上。
然后通过撑长或压缩网络达到所需效果。
在有些情况下，做网络计划时不能给定起始时间，只知道工程需要的总时间（工期）。
此时需要用工程历标注时间，在“时间设置”里将“按工程历显示刻度”选中即可（如图所示）。
梦龙网络计划演示(软件操作)-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII一、启动软件1. 双击网络计划编制系统的图标，计算机启动网络计划编制系统，出现如右所示鼠标光标放在不同的位置，有不同的内容提示，新建网络图、打开已有的网络图等等。
2. 光标在新建按钮上单击，3. 添好基本情况后，确定，屏幕出现空的网络图编辑区屏幕的上下右出现三个工具条，通过工具条的操作可实现网络图编辑的绝大部分操作(1) 上基本操作工具条，主要实现对文档操作，属性设置等内容的操作。
(2) 左状态操作条，设定网络图的编辑状态。
(3) 下格式转换条，主要实现模式转换，各种网络图及横道图的转换。
梦龙项目管理软件演讲稿二、编辑网络图1. 用鼠标在右边的操作工具条上的‘添加’按钮按一下，便可以使用‘添加’功能来添加工作，然后我们用鼠标在屏幕一拖，就好象我们用一支铅笔在草稿纸上画图一样，这时屏幕上立刻会出现一个‘工作信息卡’。
如果我们给定一个持续时间，然后确定一下，第一项工作马上就完成了。
很轻松，很自然。
连续向后拖拉画出五个工作如图所示，智能生成节点及其编号，自动建立紧前紧后关系，实时计算关键线路。
2. 传统编制网络图的做法是，先添表格，再输入紧前紧后关系，计算机才能计算。
实际上，工作稍微一多，必须先画一张草图，否则很难列出工作的紧前紧后关系。
输入工作紧前关系，还要记住工作的代号，这就使操作更加困难。
3. 完全拟人化的操作，整个操作过程，完全按人的逻辑思维进行，（加两个并行工作）如果加一个工作暂时不清楚连在哪里，先不连，放在一旁，待后序工作确定后，再进行连接。
4.单文档（一个项目）的复制功能：如果两个内容或几个内容完全一样（如两个同样房间的装修或多个楼层的装修等），复制结果如图所示，再将其连接如下图所示5. 画出最后一个工作，自动建立两个紧前关系，第一个工作的层次不合适，用鼠标按住调整6. 如果添加不符合网络图规则,系统会自动实时给出提示，也就是说，只要能画在屏幕的网络图都是符合网络计划规则的。
三. 动态调整（增，删，改，查）1. 插入多个工作，再实际当中经常会漏掉一些内容怎么办？插入三项串行工作和一个并行工作。
既可向后插工作，也可向前插工作，还可加上并行工作，这时请大家注意光标的状态。
而用表格输入的办法来做这个工作，操作量很大，容易出错。
.2. 删除工作删除前面插入的四项工作，结果如图所示：结果与插入前的图一样，从表面上看，就是应该这样。
实际上删除过程经过三个步骤。
（转到表格模式，首先记录该工作的紧前和紧后工作，然后删除该工作，最后再将其紧前和紧后工作连接）。
如删除图中的工作C，结果自动将工作B与工作D对接。
并不是所有工作删除后都对接，不该对接的工作则不对接如我们删除图中的工作G，工作A与工作D就不会对接，如右图。
整个过程智能处理3. 修改工作置修改状态，光标移至要修改的工作上双击出现‘工作信息卡’修改时间，名称等如图所示：如果只是修改工作的持续时间，可按shift同时用鼠标拖动工作进行修改,关键线路会实时计算，非常直观4. 调整工作调整不符合工艺要求的逻辑关系（左、右、上、下随意进行调整），任意复杂的关系均可通过调整完成。
比如将工作G的紧后改为工作E,鼠标箭头向右时拖至节点9，再将工作G的紧前改为工作B，鼠标箭头向左时拖至节点6，调整结果如右图所示。
同样我们可以将工作F的紧前改为工作“中国”，鼠标箭头向左时拖至节点4，这样我们可以对网络图的关系进行任意调整。
即使调整错误，系统也会智能的给出提示。
如右图5. 交换工作如两个工作位置颠倒了，可用交换功能进行换位。
不仅相临的两个工作可进行交换，不相临也可进行交换，所以网络图上任意两个工作都可以进行交换。
（做两次交换演示）6. 网络加时标图及面向对象操作用鼠标点一下网格开关，屏幕上会出现如图所示，增加了标题栏、时间、进度标尺、边框等。
面向对象操作，光标在不同的位置形状也不一样。
如在‘题目’栏上显示‘T’字光标，此时按鼠标右键，弹出题目对话框，对‘题目’名称或字体进行修改如图所示。
进度标尺上的时标现在是三天一格，根据不同工作的要求，如果我们需要两天一格或一天一格怎么办？我们就用鼠标在‘撑长网络’连续点击直到我们的要求为止。
如果我们需要五天一格或十天一格？我们就用鼠标在‘压缩网络’连续点击直到我们的要求为止。
就好象按傻瓜相机的快门一样。
自动处理。
我们自己还可以进行调整，鼠标在时标用右键一点在屏幕上出现如图所示，按照工作要求进行选择、修改，再确定。
如果某些工程的开工日期暂不能确定，可设定仅显示工程历（在按工程历显示刻度前打勾）。
7. 中外文设置打开‘网络图属性’按照工作要求进行设置。
如我们设置‘标注字体’为‘中外文’结果网络图在屏幕上就直接显示中文和外文两种名称（如遇到外资工程还可单独显示外文），如图所示。
8. 对于工作名称长而时间短的工作，软件有1.自动撑开2.自动提出3.名称竖起4.平行等处理方式。
还可分别对单个工作定义字体、颜色等。
工作名称的位置可设定为居中、居左或居右等多种形式。
这些都可在工作信息卡的“其他”中设置整个网络图就是这样轻松愉快、快速准确地完成了。
在做图过程中，感觉我们简直是在拿着笔进行随心所欲地画画，做网络图再也不是烦恼、麻烦的事情了。
四、网络图不同模式的转换功能。
1.时标逻辑网络图既能表示清楚时间坐标又能表示清楚逻辑关系的网络图是时标逻辑网络图。
根据实际工作的要求，如果该部门或单位需要把时间坐标和逻辑必须表示的清清楚楚，那就使用时标逻辑网络图。
把鼠标光标放在‘时标逻辑网络图’上击左键就在屏幕出现时标逻辑网络图。
2.时标网络图表示清楚时间坐标的网络图是时标网络图。
根据实际工作的要求，如果该部门或单位需要把时间坐标的清清楚楚，那就使用时标网络图。
把鼠标光标放在‘时标网络图’上击左键就在屏幕出现时标网络。
这里的时标网络图和时标逻辑网络网基本一样，没有很大的区别，后面再详细介绍它们的区别。
3.逻辑网络图能表示清楚逻辑关系的网络图是逻辑网络图。
根据实际工作的要求，如果该部门或单位需要必须把逻辑表示清楚，那就使用逻辑网络图。
把鼠标光标放在‘逻辑网络图’上击左键就在屏幕出现逻辑网络图。
逻辑网络图没有时间坐标。
所以逻辑网络图中的工作并不随时间的改变而改变。
4 梦龙单双混合网络图梦龙单双混合网络图采用一种单、双混合的形式，以卡片的方式表现活动，用节点来表示活动间的关系的网络图。
它集中了单、双网络图的优点，内容清楚、信息量大等5.单代号网络图单代号网络图虽然能用一个卡片表示每个工作的很多信息，但是关系连线太多，图面很凌乱（做三个紧前和三个紧后工作），就象一撮头发丝，而梦龙单代号则利用总线合并技术很好的解决了这个问题6 梦龙单代号网络图梦龙单代号网络图在传统单代号网络图基础上，采用先进总线集成技术，将某一活动的前驱工作和后继工作汇集成一条总线，使关系更加清楚明白。
7.横道网络图(1) 如果我们想使用横道网络图。
把鼠标光标放在‘横道网络图’开关上击左键，这时屏幕上会出现如图所示的横道网络图。
(2) 根据实际工作的需要，我们需要特定的工作信息怎么办？我们把鼠标光标放在横道网络图工作信息上击右键，这时屏幕上会出现如图所示‘横道网络图’工作信息，我们可进行选择。
选择要求的结果后确定，如图所示。
（3）在横道网络图中我们还可以直接进行随意‘添加’、‘删除’、‘修改’等，并且得到的结果和其他网络图结果一致。
a.添加一项工作L，同时标逻辑网络图对比，结果是一样的。
如图所示。
b. 我们还可以直接图形修改持续时间，鼠标光标放在工作A上会出现一个手形光标，且位置不同手形光标的形式不一样，手形光标揪着一拖，这时屏幕上会出现蓝色的修改信息。
修改持续时间20天，然后同时标逻辑网络图对比，结果是一样的。
如图所示。
由于软件采用了几种网络图之间的同构异体技术，他们只是表现形式不同，而数据是一致的，所以修改其中一个，其他网络图都会跟着变化。
（4）根据实际工作的需要,各部门所需的横道网络图不一样，这样怎么办？在这种情况下，我们就可以应用横道网络图中的‘过滤’功能。
把鼠标光标放在横道网络图中的‘过滤’功能击左键，便出现‘过滤参数设置’卡在‘过滤参数设置’卡上可以选择所需内容。
如选择‘关键工作’然后确定。
屏幕上会出现如图所示。
（5）有时我们需要对横道进行排序（如将土建工程工序排在一起，装饰工程排在一起），可利用编码优先级按您给定的编码排序。
如有四个码若按编码位为3而优先级为1进行排序的话，则结果为五. 我们的软件真正是采用的32位,并且可以打开多个文档。
（建立新的项目）1. 我们现在再新建第二个文档，添加一项工作A，置‘引入’状态。
打开第一个文档，将第一个网络图部分工作复制过来，先放在粘贴板上。
在第二个文档中，在工作A上双击鼠标左键，屏幕上会出引入的三个来源（1）粘贴板（2）磁盘文件（3）网络图厍供我们选择。
(1) 我们先选择来源于粘贴板的工作，在粘贴板上双击鼠标左键，第一个文档所选择的工作被引入过来了。
并且还可以同时连续引入，如图所示。
如果手工做图，给你一把剪刀，让你剪切，你能把那些复杂的逻辑关系进行智能地连接吗？那肯定不行。
(2) 实现网络数据文件共享，选择任何与其连接机器的文件或数据，直接引入其数据或文件到当前编辑的项目中，如图所示。
（网上邻居说明可从网上任何位置引入数据，当然包括本机）(3) 我们选择来源于网络图库的工作。
我们现在再新建第三个文档，添加一项工作A，在工作A上双击鼠标左键，选择网络图库，在网络图库中，选择一些以前我们所积累的标准网络，我们可以象搭积木那样随心所欲地进行Array连接做图，关键线路、逻辑关系等整个过程计算机会智能处理，再确定。
如图所示。
.梦龙项目管理软件演讲稿（3）位错技术：由于采用了先进的位错技术，能够100%准确的表达网络图的逻辑关2、流水施工 （1）. 在施工中我们会经常进行流水作业，做分层分段流水是一个烦琐复杂的过程，往往花几天时间，关系还不一定全作对，一但有部分变化调整起来就更困难了。
而用PERT 软件做流水网络图只要选择好一个标准层，给流水段数、流水层数、流水起伏，然后确定。
一个流水网络瞬间便完成了，不到一分钟时间，793项工作，278天 的工作，很轻松地做完了。
手工是无法比拟的。
且不说手工作业，你可以拿任何软件来做这个网络图进行比较一下是否需要一天或更多的时间，还有一点能不能做出来。
（ 2.） 窗口分割功能：为了便于操作，鼠标光标在‘设置整图和局部显示屏’击左键屏幕上就会出现双屏显示，上面是整图，下面是局部，拖动上面的’小方框图’和’Shift+鼠标光标’这样便于进行远距离操作。
